弱电施工组织计划范本.doc

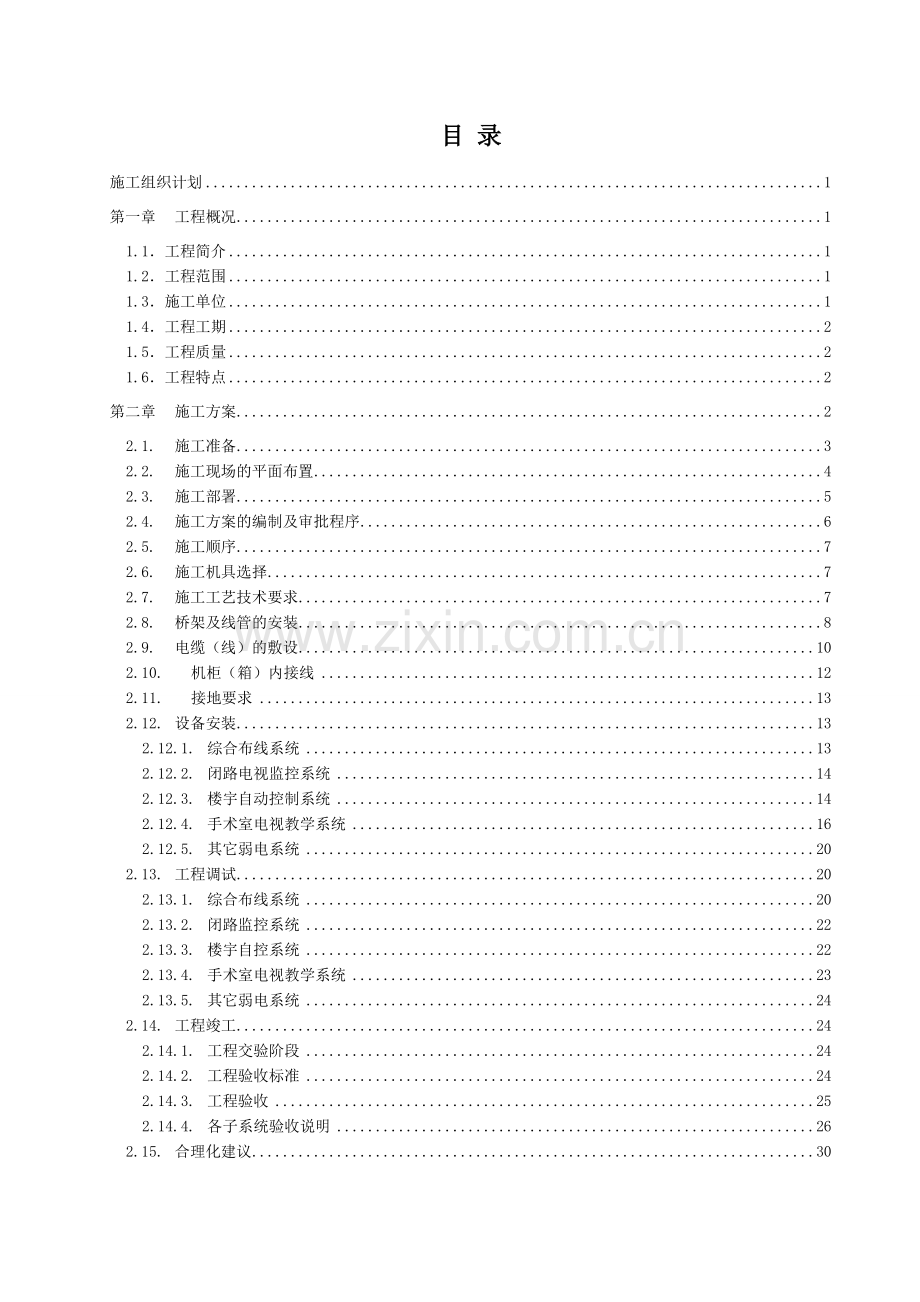

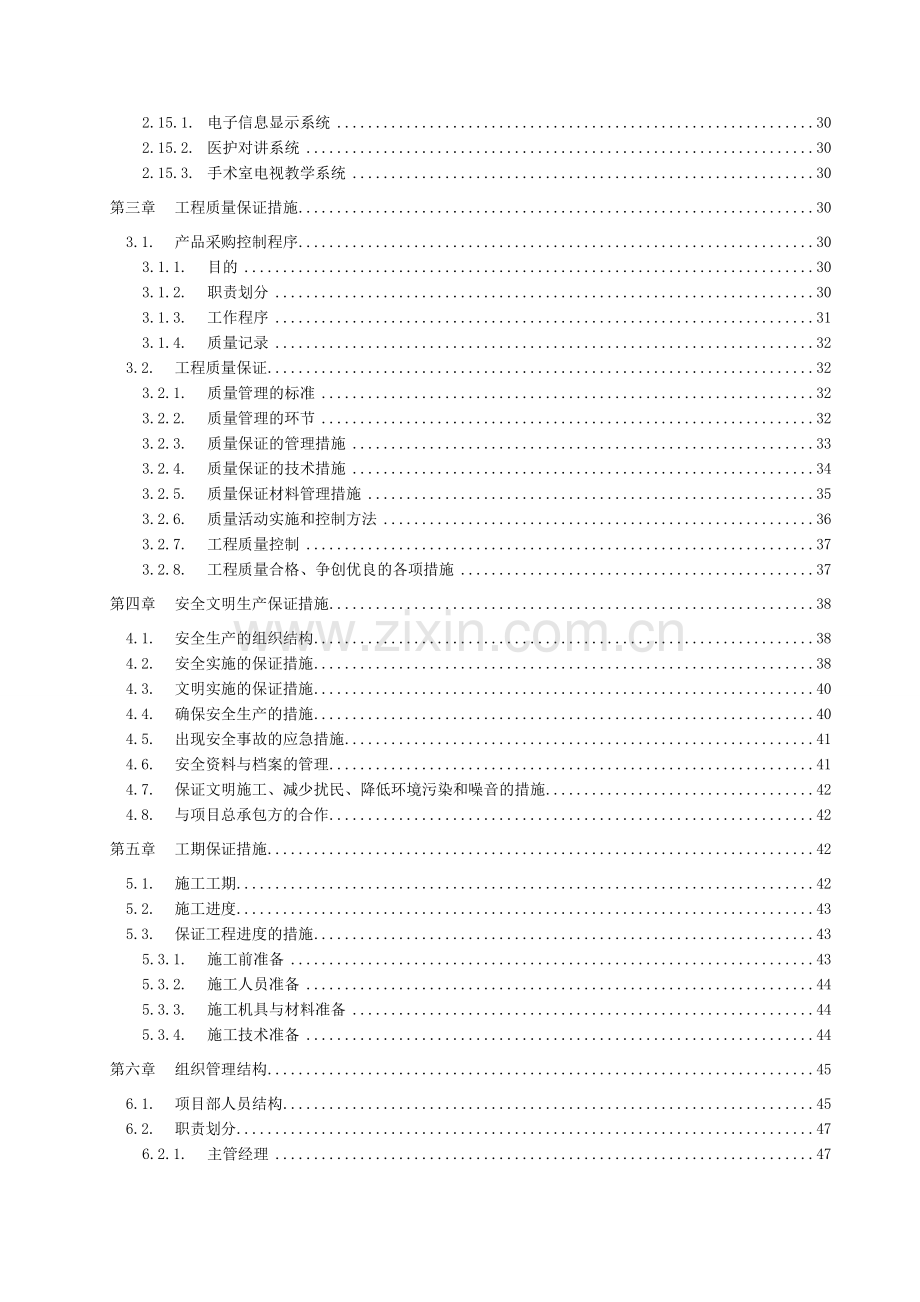

目 录施工组织计划1第一章工程概况11.1工程简介11.2工程范围11.3施工单位11.4工程工期21.5工程质量21.6工程特点2第二章施工方案22.1.施工准备32.2.施工现场的平面布置42.3.施工部署52.4.施工方案的编制及审批程序62.5.施工顺序72.6.施工机具选择72.7.施工工艺技术要求72.8.桥架及线管的安装82.9.电缆（线）的敷设102.10.机柜（箱）内接线122.11.接地要求132.12.设备安装132.12.1.综合布线系统132.12.2.闭路电视监控系统142.12.3.楼宇自动控制系统142.12.4.手术室电视教学系统162.12.5.其它弱电系统202.13.工程调试202.13.1.综合布线系统202.13.2.闭路监控系统222.13.3.楼宇自控系统222.13.4.手术室电视教学系统232.13.5.其它弱电系统242.14.工程竣工242.14.1.工程交验阶段242.14.2.工程验收标准242.14.3.工程验收252.14.4.各子系统验收说明262.15.合理化建议302.15.1.电子信息显示系统302.15.2.医护对讲系统302.15.3.手术室电视教学系统30第三章工程质量保证措施303.1.产品采购控制程序303.1.1.目的303.1.2.职责划分303.1.3.工作程序313.1.4.质量记录323.2.工程质量保证323.2.1.质量管理的标准323.2.2.质量管理的环节323.2.3.质量保证的管理措施333.2.4.质量保证的技术措施343.2.5.质量保证材料管理措施353.2.6.质量活动实施和控制方法363.2.7.工程质量控制373.2.8.工程质量合格、争创优良的各项措施37第四章安全文明生产保证措施384.1.安全生产的组织结构384.2.安全实施的保证措施384.3.文明实施的保证措施404.4.确保安全生产的措施404.5.出现安全事故的应急措施414.6.安全资料与档案的管理414.7.保证文明施工、减少扰民、降低环境污染和噪音的措施424.8.与项目总承包方的合作42第五章工期保证措施425.1.施工工期425.2.施工进度435.3.保证工程进度的措施435.3.1.施工前准备435.3.2.施工人员准备445.3.3.施工机具与材料准备445.3.4.施工技术准备44第六章组织管理结构456.1.项目部人员结构456.2.职责划分476.2.1.主管经理476.2.2.项目管理部476.2.3.项目经理476.2.4.施工主管476.2.5.技术主管476.2.6.财务476.2.7.预算476.2.8.工程技术部476.2.9.售后服务部486.3.本工程项目机构配置情况表48第七章工程管理487.1.施工机具的进场计划497.2.拟投入的主要施工机械设备497.3.设备、材料的进场计划517.4.劳动力使用情况动态说明517.5.劳动力安排计划表527.6.施工进度计划表527.7.冬、雨季施工措施537.8.地下管线及其他地上地下设施的加固措施53附表1 项目管理机构配备情况表54附表2网络实施进度计划横道图55施工组织计划第一章 工程概况1.1工程简介*发区医院院内，总建筑地面积41297平方米，建筑高度85.75米，主楼地上二十层局部二十一层、地下二层，框架剪力墙结构。其中地下二层为人防工程、加速器；地下一层为动力中心（主要包括制冷机房、热交换站、水泵房、高低压变配电室）、中心供应、静脉输液配置中心、药库；地上一层为出入院办理、药房、放射科、常规检验、急诊部；二层为电生理科、超声科、输血科；三层为病理科、检验中心、内镜科；四层为手术室；五层为ICU单元；六层为产科病房；七层至二十层为标准护理单元；二十一层为机房层并设有制氧机房。1.2工程范围*大楼智能化工程要保证新建门诊病房大楼智能化系统正常运行，包括全部设备、管线桥架、附件配件的采购、施工安装调试全过程承包等一系列“交钥匙”工程，工程完工后能交付使用。具体的子系统如下：综合布线系统、计算机网络系统、有线电视系统（预留卫星电视管路）、闭路电视监控系统、电子信息显示系统、排队叫号系统、医护对讲系统、手术室电视教学系统、楼宇自控系统、门禁管理系统、楼宇集成管理系统。1.3施工单位*有限公司，成立于1997年，是在原电子工业部中国电子器材总公司工程公司的基础上改制设立的；公司注册资本金 5001 万元整，截止 2008 年12 月 31 日净资产逾2 亿元，自有花园式智能写字楼面积 5 千多平米。是中国建筑智能化、信息化、智能交通与专业音视频领域内唯一同时具有是中国建筑智能化、国家信息化建设领域内同时具有国家住房与城乡建设部颁发的建筑智能化工程设计甲级资质、建筑智能化工程承包国家壹级资质、电子工程承包国家壹级资质、国家工业与信息化部颁发的计算机信息系统集成壹级资质、国家保密局颁发的涉及国家秘密的计算机信息系统集成甲级资质和中国录音师协会颁发音视频工程特级资质等“七甲”资质的著名集团化高新技术企业；在军用红外夜视技术、ITS智能交通技术、铁路（轨道）交通安全控制管理技术、无线传感器网络与环境监测等领域拥有核心技术，是中国智能交通行业第一家在软件平台、核心算法、大规模矩阵、数字高清摄像机等均具有核心技术能力且水平国内领先的公司。是中关村科技园区重点扶持的拟上市公司，是中国第一批最新认定的“高新技术企业”。1.4工程工期接到开工令后120 日历天完工；1.5工程质量按建筑工程施工质量验收统一标准（GB 50300-2001）、智能建筑工程质量验收规范（GB50339-2003）等国家标准及相关专业质量验收规范验收，达到合格标准，并争创优良。1.6工程特点*大楼智能化工程各系统施工劳力强度小但技术要求高，设备均较为小巧、精密，施工机械也无较笨重设备；现场库房需干燥、清洁、安全；场内运输不需特别考虑，主要设备安装调试集中在装修工程结束、装修及其他专业的主要施工单位人员撤场以后进行。第二章 施工方案 我们公司提出的施工方案是基于国际、国内相关规范、标准，并结合我们公司多年的项目管理和施工实施经验编制而成的。本方案能指导实施，并能满足智能化工程的实施程序及实施大纲。施工总体布置见相关文档，具体施工内容和要求包括以下部分：2.1. 施工准备*大楼智能化工程项目管理、施工人员与业主、监理及有关设计单位进行联络，熟悉本工程的设计，做好施工准备，保证安装工作有计划、有步骤的进行，减少施工中的混乱，对实现均衡施工，缩短工期，确保工程质量和安全生产，将起到重要作用。1）熟悉图纸，组织施工图的会审，在施工前解决好图纸资料方面的问题，围绕四个方面从施工的角度提出图纸资料存在的问题：a、施工图纸是否符合规范和技术要求，如有问题逐一提出。b、图纸资料是否与其他各专业的图纸资料有冲突，如有问题及时与甲方、监理、设计各部门共同协商，研究解决方法。c、图纸设计是否与现场已有的事物环境有冲突，如有冲突应与甲方、监理、设计提出，加以解决。d、设计图纸是否齐全，如果图纸不能画出的部分，设计说明应该表达。2） 根据会审后的图纸，进行施工图预算编制和施工预算，两算对比，确定项目管理目标。3） 编制“标后”组织设计。对于重要的分部工程编制施工方案，确保工程质量。（如：调试方案）4） 根据合同工期和甲方要求，结合现场实际条件，设备、材料准备情况及土建、精装修的进度，编制切实可行的智能化工程施工计划。5） 制定安装所需的主要施工机具计划。智能化工程的施工特点，施工所使用的机具较少，但调试设备都较精密。因此必须做好施工所用的机械、器具的维护、保养工作，确保其可靠性。6） 根据图纸提出预制加工件的数量、规格。绘制加工图以便集中预制加工。如：设备、桥架、配管的支吊架，终端设备安装用连接件、支持件等。7） 跟施工人员明确安装技术要求和所执行的验收规范及标准。对进口设备原则上执行原厂商的标准。8） 根据工程需要和现场实际情况，编制设备、材料的进场计划，联合有关部门适时解决材料、设备的到场。确保工程进度。9） 确定施工力量，按工程施工的不同阶段要求配备施工力量。同时层层进行施工技术交底，使所有的施工人员明确自己的责任，对自己要做工作的技术要求心中有底。具体的劳动力安排须结合图纸及工期要求认真进行组织落实。10） 项目管理部门做出交叉、配合施工的安排。其主要是与土建、安装其它各专业、精装修之间的配合。由于智能化工程施工的特殊性和它的技术要求，基础设施施工（如：桥架、管、线）与土建、装修、机电各专业施工同时进行，该阶段施工必须主动积极配合好其他各专业施工，为下一步的施工打下良好的基础。其他设备的安装是在土建施工完毕、机电其他各专业施工接近尾声、精装修基本完成，主要施工人员撤场的情况下进行施工，因此不仅要认真检查所具备的施工面，尤其要注意对各专业的成品保护。对于自身的成品保护必要时提出书面的方案交甲方及监理审查备案并依此执行。以上工作施工前必须制定相关措施。2.2. 施工现场的平面布置合理布置施工现场不但可以满足施工需要，加速工程进度，还可以实现文明施工，减少临时设施，节约施工费用。针对该工程，布置施工现场必须遵循的原则是：a、能基本符合施工需要，工作方便； b、充分利用现有的建筑和设施；c、安排有序、注意节约；主要安排好下列内容：运输材料、设备和机具的道路；本工程智能化设备材料等相对较轻、体积较小，故无需运输专用通道，但由于设备均较精密，为避免碰撞，因此设备运输通道必须有适当的空间、路面相对平坦。临时水、电，临时仓库，加工场地的安排；施工用临时电，由于容量较小，故利用现有的每层所设的配电箱，由该箱引至施工配备的小型手提开关箱。线缆的敷设、箱体的放置必须符合建筑工地现场临时用电规范的要求。生活用临时水电，由该工程总包单位指定的水电接口处引出，连接方式必须达到总包单位的要求。线缆的敷设、箱体的放置同样必须符合建筑工地现场临时用电规范的要求。临时仓库根据现场实际情况结合施工的需要，自己联系设置。2.3. 施工部署本工程的弱电安装施工是整个建筑工程的一个组成部分，与其他各专业的施工必然发生多方面的交叉作业，尤其和装修施工及空调机电安装最为密切。如电缆电线保护管预埋、设备安装和各种支持件固定件的安装，都要在装修施工中预埋、预放和预留孔洞。这样，不但能提高安装质量，而且能加快施工进度，提高生产效率和经济效益，保证施工过程的安全。施工人员在了解建筑结构及施工方法的基本特点后，可以采取相应的方法，在装修施工阶段充分利用有利时机，做好电气安装的配合施工。同时不应出现弱电安装影响结构的情况，在与任何专业发生交叉矛盾时，要请示业主协调解决。A弱电系统预留孔洞和预埋线管与土建工程的配合。通常在建筑物土建初期的地下层工程中，牵涉到弱电系统线槽孔洞的预留和消防、保安系统线管的预埋。智能化施工单位进场后对照系统的设计图纸检查预埋线管和孔洞的预留是否正确、通畅，以确保不影响下道工序进行。B线槽架的施工与土建工程的配合弱电集成系统线槽架的安装施工，应在土建工程基本结束以后，并与其它管道（风管、给排水管）的安装同步进行，也可稍迟于管道安装一段时间（约 15 个工作日），但必须解决好弱电线槽架与管道在空间位置上的合理安置和配合。C与机电专业的配合智能化系统工程与机电其他各专业交叉作业多，主要表现在：在设计时，智能化弱电系统还可能用到机电的某些线槽，如弱电系统中的电源线需走强电的线槽，这时，就需要强电的线槽必须留有足够的容量，以满足弱电系统中电源线的敷设。有许多终端设备的安装是与机电设备安装同时进行的。如：BA 系统的调节阀等，考虑机电管道、设备的充水、试压，该类设备需由机电专业安装，因此就更要做好此类设备的移交和技术交底，并现场配合做好技术支持。D与土建及精装修的配合进场后首先必须对原预留预埋的孔洞、埋件，配合土建进行清查，同时，在施工中时刻与土建施工单位保持密切接触，观察施工进度，对施工位置是否正确，尺寸是否准确，是否有遗漏进行跟踪。如有问题及时提出，与有关方面共同协商，求得解决的办法。与精装修的配合非常重要，有许多表面安装的设备，如：摄像机等是待精装修完成后安装，由于这些设备都是表面安装，因此设备的安装位置及方法将直接影响到是否与周围环境的协调，是否将破坏整个环境的美观。特别是在安装有大理石的墙面安装摄像机或其它设备，必须在施工前与精装修单位协调，预留出相应的设备或面板安装出线口。以免在所有墙面施工完成后再进行弱电设备安装时，由于随便乱开孔而破坏了墙面的美观，甚至于毁坏墙面。因此精装修进行时就必须配合好，将此类设备的管线敷设好，尤其是吊顶、墙内隐蔽的工程。根据楼内设备布置，吊顶哪些地方需设设备检修口，在装修封顶前提出。因设备安装需要，吊顶龙骨需要加固的，事先给精装修提出要求，加固方案由装修确定。进行表面设备安装时应注意对装修的成品保护，不能破坏、污染装修面。同时，各子系统控制室的装饰还需与工程整体的装饰工程同步进行，例如在弱电各系统控制室基本装饰完毕前，应将各中央控制台、电视墙及其它控制设备定位。2.4. 施工方案的编制及审批程序审图、调查、研究、收集技术资料计算工程量（列表）选择施工方法绘制施工图面图确定临时生产生活设施（包括水电气编制施工准备计划确定施工技术措施编制施工进度计划网络图编制施工用料构件计划表编制施工用机具设备计划表编制劳动需用量计划表审批计算技术经济指标编制安全技术措施 施工方案编制与审批程序图2.5. 施工顺序总体要求前期检查土建的预留、预埋管线，中间进行线管、桥架的敷设安装、线缆穿线铺设、测试工作，后期配合设备安装进行仪表、控制柜的安装，最终完成系统整体调试直至正常运行。施工顺序：管道检查管路疏通预埋遗漏管线穿线校线现场设备安装软件编制局部调试系统全面调试试运行正式运行2.6. 施工机具选择本工程无大型施工机械，但本工程涉及到智能化、数字化系统的方方面面。在工程施工过程，需要使用大量的施工机具。下表为部分施工机具清单：煨管器、液压煨管器、液压开孔器、压力案子、套丝板、套管机、克丝钳、尖嘴钳、剥线钳、压接钳、手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活扳子、鱼尾钳、放线架、放线车。铅笔、卷尺、锡锅、锡斗、锡勺、电烙铁、电炉、喷灯、皮尺、水平尺、线坠、灰铲、灰桶、水壶、油桶、油刷、粉线袋、拉铆枪、绝缘手套、工具袋、工具箱、高凳手电钻、冲击钻、兆欧表、万用表一字、（十字）改锥、电工刀、台钻、钻头、网络测线仪、照度计、接地电阻仪、数字式温度计、压力表、粉红噪声仪、信号发生器、示波器、声压计、笔记本等电子设备。2.7. 施工工艺技术要求1) 严格按图纸施工，在保证系统功能质量的前提下，提高工艺标准要求，确保施工质量。 2) 预埋（留）位置准确、无遗漏。若发现有预留遗漏，则重新剔槽预埋。 3）桥架选用防火封闭型，桥架安装时其接口应平整，接缝处应紧密平直。桥架与上层楼板的距离不应小于150200MM，使布线及盖桥架盖不受影响。桥架盖装上后应平整，无翘角，出线口的位置准确，尽量避免桥架打折弯，如有必要时为45度。 4）管路敷设时，管路煨弯的弯曲处不应有褶皱、凹穴和裂缝现象，弯曲程度不应大于管外径的1/10，弯曲半径不应小于管外径的10倍。管入盒、箱管口应平齐，管口露出箱、盒应小于5MM，有锁紧螺母者与锁紧螺母平，露出锁紧螺母的丝扣为24扣。并应一管一孔，孔的大小应与管径相吻合。管道支吊架整齐、美观、牢固、管道连接处清洁、美观、电气连接严密、牢靠。 5）管路超过下列长度时，应加装接线盒；无弯时，30M；一个弯时，20M；两个弯时，15M；三个弯时，8M。如无法加装接线盒时，应将管径加大一号。 6）铁制盒、箱，严禁用电、气焊开孔，严禁开长孔。 7）配线原则上可以采用同槽分隔方式敷设，但电压大于65V以上的辅助供电回路应另管另槽敷设。 8）管路两端设备处导线应根据实际情况留有足够的冗余。导线两端应按照图纸提供的线号用标签进行标识，根据线皮颜色来进行端子接线，并应在图纸上进行标识，作为施工资料进行存档。 9) 设备安装牢固、美观、顶装设备横、竖成列，墙装设备端正一致，资料整理正规、完整无遗漏，各种现场变更手续齐全有效。2.8. 桥架及线管的安装执行建设部弱电系统设计施工图集 97X700（上下册）和山东省建筑安装分项工程施工工艺规程及上述规范和规定。1、弹线定位2、盒箱固定3、管路敷设1）明管敷设配合土建结构安装好预埋件配合土建内装修油漆、浆活完成后进行明配管采用胀管安装时，必须在土建抹灰后进行2）吊顶内或护墙板内管路敷设结构施工时，配合土建安装好预埋件内部装修施工时，配合土建做好吊顶设备安装位置预留4、钢管敷设工艺流程为： 明管敷设工艺流程为：明管敷设盒、箱固定预制加工管、弯支吊架。测定盒、箱固定位置。支架吊架的固定吊顶内护墙板内管敷设管路敷设与连接 1.管路敷设2.管路连接3.管进盒、箱变形缝处理地线连接1.跨接地线2.防腐处理 5、金属线槽安装配合土建的结构施工、预留孔洞、预埋和预埋吊杆、吊架等全部完成。顶棚和墙面的浇漆及壁纸全部完成后，方可进行线槽敷设。线槽安装工艺流程：弹线定位，确定桥架的敷设路线确定桥架支架、吊架长度与位置制作支架、吊架支架、吊架安装固定安装线槽、跨接保护线槽内配线、安装隔板线路检查、绝缘遥测盖桥架盖板6、桥架及线管在安装时应注意以下事项：1）在敷设桥架时弱电与强电必须分开，不能混用同一桥架.。弱电与强电桥架间的距离一般应大于300MM。一般强电桥架在上，弱电桥架在下。2）桥架的弯头，一般为机制弯头。如果自制弯头则必须内光外齐。 3）桥架的连接处必须用专用的导线（片）牢靠连接。4）线管的敷设，应横平竖直。5）线管的弯头最多不超过两个，超过两个时应加装分线盒 。6）线管的弯头不小于90度。7）线管的内径，一般是电缆直径的1.52倍。2.9. 电缆（线）的敷设在弱电系统中，大多信号型号都是直流电压、电流信号或数字信号，故对电缆（线）的敷设工作应注意以下几点： 1）电缆敷设必须设专人指挥，在敷设前向全体施工人员交底，说明敷设电缆的根数，始末端的编号，工艺要求及安全注意事项；2）敷设电缆前要准备标志牌，标明电缆的编号、型号、规格、图位号、起始地点；3） 在敷设电缆之前，先检查所有槽、管是否已经完成并符合要求，路由（管路）与拟安装信息口的位置是否与设计相符，确定有无遗漏；4）检查预埋管是否畅通，管内带丝是否到位，若没有应先处理好；5）放线前对管路进行检查，穿线前应进行管路清扫、打磨管口。清除管内杂物及积水，有条件时应使用 0.25Mpa 压缩空气吹入滑石粉，以保证穿线质量。所有金属线槽盖板、护边均应打磨，不留毛刺，以免划伤电缆；6）核对电缆的规格和型号；7）在管内穿线时，要避免电缆受到过度拉引；8）布放线缆时，线缆不能放成死角或打结，以保证线缆的性能良好，水平线槽中敷设电缆时，电缆应顺直，尽量避免交叉；9）做好放线保护，不能伤保护套和踩踏线缆；10）对于有安装天花的区域，所有的水平线缆敷设工作必须在天花施工前完成；所有线缆不应外露；11）线缆与接线端子板、仪表、电气设备等连接时，应留有适当余量；楼层配线间、设备间留线长度（从线槽到地面再返上）铜缆 35m，光缆 79m，信息出口端预留长度 0.4m；12）线缆敷设时，两端应做好标记，线缆标记要表示清楚，在一根线缆的两端必须有一致的标识，线标应清晰可读。标线号时要求以左手拿线头，线尾向右，以便于以后线号的确认；13）垂直线缆的布放：穿线宜自上而下进行，在放线时线缆要求平行摆放，不能相互绞缠、交叉，不得使线缆放成死弯或打结；14）光缆应尽量避免重物挤压；15）绑扎：施工穿线时作好临时绑扎，避免垂直拉紧后再绑扎，以减少重力下垂对线缆性能的影响。主干线穿完后进行整体绑扎，要求绑扎间距=1.5M。光缆应进行单独绑扎。绑扎时如有弯曲应满足不小于 10CM 的弯曲半径；16）安装在地下的同轴电缆须有屏蔽铝箔片以阻隔潮气；17）同轴电缆在安装时要进行必要的检查，不可有损伤屏蔽层；18）安装电缆时要注意确保各电缆的温度要高于 5；19）填写好放线记录表；记录中主干铜缆或光纤给定的编号应明确楼层号、序号；20）线槽内线布放完毕后应盖好槽盖，满足防火、防潮、防鼠害之要求。2.10. 机柜（箱）内接线1）按设计安装图进行机架、机柜安装，安装螺丝必须拧紧；2）机架、机柜安装应与进线位置对准；安装时，应调整好水平、垂直度，偏差不应大于 3mm；3）按安装图、设计布置图进行配线架安装，4）机架、机柜、配线架的金属基座都应做好接地连接。5）核对电缆编号无误；6）端接前，机柜内线缆应作好绑扎，绑扎要整齐美观。应留有 1 米左右的移动余量；7）剥除电缆护套时应采用专用剥线器，不得刮伤绝缘层，电缆中间不得产生断接现象；8）端接前须准备好线缆端接表，电缆端接依照端接表进行；9）来自现场进入机柜（箱）内的电缆首先要进行校验编号。10）来自现场进入机柜（箱）内的电缆要进行固定。11）来自现场进入机柜（箱）内的电缆，应留有一定的余量。12）来自现场进入机柜（箱）内的电缆一般不容许有接头。13）来自现场进入机柜（箱）内的电缆尽量避免相互交叉。14）按图施工接线正确，连接牢固接触良好，配线整齐、美观、标牌清晰。15）选用同一型号的电缆颜色要尽可能统一，便于安装调试和日常维护。16）接线时电源线、信号线的颜色加以区分。17）在交、直流电源线中：红线为相线（L）或正线（+）；黑线为零线（N）或负线（）。18）在直流信号中：黄色为正线（+）；绿色为负线（）19）蓝色线为数据线。20）黄绿相间的双色线为地线。（注意，但不是直流电的零线和直流电的负线）21）接线完毕，由第二人进行复检确认后，方可送电，以免接线错误造成系统设备损坏。2.11. 接地要求1）桥架接地方法，应用不小于2.5mm2的铜塑线与主体钢筋接地。2）各机柜、机箱接地电阻不大于1欧姆。3）机房设备采取两种独立的接地方式，工作接地和联合接地。工作接地电阻不大于4欧姆，联合接地电阻不大于1欧姆。2.12. 设备安装弱电系统设备的定位、安装、接线应在装饰工程基本结束时开始，不同的弱电子系统的设备安装特点及要求也不同，因在此详细阐述几个典型系统的安装情况，其他系统可参照这几个系统：2.12.1. 综合布线系统根据项目特点（建筑结构、装修计划、设备布置情况）选择不同的水平布线方式：地面管道布线、活动地板下布线、吊顶内布线、地毯下布线等；选择合适的主干布线方式：电缆孔方式、电缆井方式；线槽、桥架的设计应充分考虑扩展需求；非屏蔽 4 对双绞线电缆弯曲半径应至少为电缆外径的 4 倍；主干电缆弯曲半径应至少为电缆外径的 10 倍；光缆弯曲半径应至少为电缆外径的 15 倍；每条线缆均应给定唯一的标志，标志中可包括名称、颜色、编号、字符串等；墙面插座盒距地面高度应为 30cm，所有插座盒应保持高度一致；管理间应尽量设置在楼层中心位置，并应提供 220V 单相电源插座；设备间应尽可能靠近建筑物电缆引入区和网络接口；机架或机柜前面净空不应小于 800mm，后面净空不应小于 600mm；设备间应提供不小于两个 220V、10A 带保护接地的单相电源插座；管理间面积一般不小于 5 平方米，设备间面积一般不小于 10 平方米；管理间及设备间应有良好的通风、干燥环境，尤其应注意散热。2.12.2. 闭路电视监控系统强电线路必须与视频线路、控制线路分管敷设，如条件不允许，AC24V 或 DC12V低压电源线可以与视频线路、控制线路同管敷设；电缆两端应预留一定的端接余量，一般摄像机预留 1m，监控室预留 10m；摄像机安装前应先完成支架、吊架的安装，然后进行摄像机定位安装；摄像机宜安装高度室内 2.55m 为宜；镜头安装应避免强光直射，避免逆光安装；云台一般安装在标准吊、支架上或自制的台架上，悬挂式手动云台安装在天花板上，固定在承重龙骨或凸台上；终端设备安装在监控室内，可与摄像机的安装同期进行；机柜和控制台应在监控室装修完成且电源线、接地线、各视频电缆、控制电缆敷设完毕后运入监控室；机架的底座与地面固定，机架安装应竖直平稳，垂直偏差不超过1；几个机柜并排时，面板应在同一平面上并与基准线平行，前后偏差不得大于 3mm；两个机柜中间缝隙不大于 3mm，对于相互有一定间隔而排成一列的设备，其面板前后偏差不大于 5mm；控制台正面与墙的净距应不小于 1.2m，侧面与墙或其它设备的净距，在主要走道不小于 1.5m，次要走道不小于 0.8m，机架背面和侧面距离墙的净距不小于 0.8m；监控室内的电缆理直后从地槽或墙槽引入机架、控制台底部，再引到各设备处。2.12.3. 楼宇自动控制系统中央控制及网络通讯设备应在中央控制室的土建和装饰工程完工后安装；设备及设备各构件间应连接紧密、牢固，安装用的坚固件应有防锈层；设备在安装前应做检查，并应符合下列规定：设备外形完整，内外表面漆层完好；设备外形尺寸、设备内主板及接线端口的型号、规格符合设计规定；有底座设备的底座尺寸应与设备相符，其直线允许偏差为每米 1mm，当底座的总长超过 5m 时，全长允许偏差为 5mm。设备底座安装时，其上表面应保持水平，水平方向的倾斜度允许偏差为每米 1mm，当底座的总长超过 5m 时，全长允许偏差为 5mm。中央控制室及网络通讯设备的安装要符合下列规定：应垂直、平正、牢固；垂直度允许偏差为每米 1.5mm；水平方向的倾斜度允许偏差为每米 1mm；相邻设备顶部高度允许偏差为 2mm；相邻设备接缝处平面度允许偏差为 1mm；相邻设备接缝的间隙，不大于 2mm；相邻设备连接超过 5 处时，平面度的最大允许偏差为 5mm；室内、室外温湿度传感器：应安装在避免阳光直射的位置，远离有较强振动、电磁干扰的区域；尽可能远离门窗和出风口；并列安装的传感器，距地高度应一致；风管型温、湿度传感器：应安装在风速平稳的风管直管段，应在风管保温层完成之后安装；水管温度传感器：应与工艺管道预制安装同时进行，应在水流温度变化灵敏和具有代表性的地方安装，不宜在阀门等阻力件附近和水流流束死角和振动较大的位置安装；压力、压差传感器、压差开关：应安装在温湿度传感器的上游侧；风管型压力、压差传感器应在风管的直管段安装；安装压差开关时，宜将薄膜处于垂直于平面的位置；水流开关：应与工艺管道预制安装同时进行；应安装在水平管段上，不应安装在垂直管段上；电磁流量计：应安装在避免有较强交直流磁场或有剧烈振动的场所；应设置在流量调节阀的上游，上游应有一定的直管段，长度为 L=10D（D直径），下游段应有 L=45D的直管段；水阀与执行机构：阀体上箭头的指向应与水流方向一致，阀门的口径与管道通径不一致时，应采用渐缩管件，同时阀口径一般不应低于管道口径二个等级；执行机构应固定牢固，操作手轮应处于便于操作的位置；有阀位指示装置的阀门，阀位指示装置应面向便于观察的位置；一般安装在回水管口，如条件允许，安装前宜进行模拟动作和试压试验；风阀与执行机构：风阀控制器上开闭箭头的指向应与风门开闭方向一致；风阀控制器应与风阀门轴连接牢固；风阀控制器应与风阀门轴垂直安装，垂直角度不小于 85 度；风阀控制器安装前宜进行模拟动作。2.12.4. 手术室电视教学系统 2.12.4.1 视教室多媒体扩声显示部分1.一般规定安装施工人员必须持有电工技术合格证，同时应对扩声系统设备的结构、性能、安装等有较详细的了解。安装环境要求：系统设备应安装在通风、干燥、光线充足的室内，周围严禁堆放杂物及易燃、易爆物品，不应安装于空调风机盘及消防系统之下，室内不应有水源。工程施工辅料及工具的准备：工程量工人员应准备工程施工中所需的全部辅料及工具（除合同要求用户提供的物料外）。工程设备的签收：工程施工人员到达现场后，必须马上会同业主方工程负责人对货物进行清查。着先检查包装是否有损坏，包装及包装标记是否符合国家相关标准；然后开箱检查设备有无损坏，有无出厂合格证及相关资料。如发现问题应立即通知有关方面共同调查处理。如无问题则请业主在“货物签收单”上签收，确认货物进场。2.设备固定系统机柜必须安放在平稳可靠的基架上，其柜体四面距墙应大于 0.8 米并有足够空间供线缆进出，柜顶空间高度应大于 0.5 米。调音设备安装必须放置在稳固的台面上。3.线缆选择所选线缆必须是经过国家相关部门检测合格的产品。其规格、品质必须满足扩声系统能持续稳定工作的要求；供电电缆采用三相五线非铠装塑料绝缘电缆，应满足设备满载持续工作载流量、布线方式与环境温度要求；地线截面满足 GB/T3582-92 第 5.4.2.2条的规定，零线截面大于或等于相线截面。4.线缆敷设线缆宜在线槽中敷设，线缆总截面应小于线槽截面的 40%；电缆穿过墙壁、楼板及进入控制室的孔洞，可加装有足够强度的保护管，保护管、线槽的端口应消除锐边，金属材料的保护管或线槽要求牢固接地。线缆在地槽或墙槽中引出时，应从控制柜下方引入；线缆在架槽或线缆走道中引出时，应捆扎好，从控制机柜的上方引入；输出线缆的终端应通过插头插座或有金属外壳的终端盒与设备可靠连接。线缆敷设时按设计要求相互间隔，信号线缆与电力电缆间隔最小距离不小于 10cm；固定时不可损伤线材屏蔽层，同时应远离电磁辐射源、热源及其他强电设备，尽量避免敷设在通道；线缆在线槽外的部分应作标示。5.接线端子制作线缆长度满足敷设与连接需要，线缆终端剥切时不可损伤线芯和屏蔽层，需焊接的部位不容许出现虚焊；操作过程中保证终端处清洁，注意防潮；电力电缆终端必须制作永久性的颜色标志，标志符合 GB/T13582-92 第 5.4.3.1 条。线头剥切时，绝缘层剥除整齐，线芯完整，长度适当，接线端子与线芯、线皮接触紧密；使用专用配套的压模工具压接端子与线头，必要时可以锡焊连接，连接美观、紧固，不易被外力拉脱。控制电缆端子的制作工艺应符合产品的接口规范，剥线长度尽量短，保证在使用中线芯受到的拉力最小。敷设电缆应避免将多段电缆接续使用；若因条件限制而接续电缆时，应制作牢固、6.接地措施系统接地连接采用节点分布的单端节点接地方式；接地电阻应小于 2。地线电缆必须有足够的机械强度，接地端子与设备的连接必须清洁，结合紧密，接地端子到设备金属壳体的电阻小于 0.5。系统设备机柜、附件（如终端盒金属外壳、金属线槽）均有专门独立的接地装置，必须各自独立的联结在接地总节点上，安装时应牢固接地，其它部件或设备的拆卸不能影响接地保护的可靠性。7.插座与插头插座与插头规格、品质必须满足相关标准；现场制作的插头与插座必须按照制作工艺操作，连线正确，不可损伤插座、插头与线缆，避免短路、虚焊。8.音箱施工方法1)施工准备A) 材料各种音箱、插头、吊挂件、起动滑轮等配件；各种型号的软管及接头；焊锡及焊锡膏。B) 工具相应活动扳手、梅花扳手、剪钳、尖嘴钳、螺丝刀；电烙铁、气焊烙铁、电焊机等焊具；万用表等测量工具。2）具备条件工程的所有管路、吊挂件、线路的预埋和敷设,应该全部按照工程方案和施工图进行完毕并结束场地清理工作。安装必须要保证工程现场清洁、不杂乱、最好等装修部门的施工基本进行完毕后再进行。现场的保卫和用电情况以及施工设备应该得到充分保证。3）注意事项设备安装一定要注意包括人身和设备的安全，设备安装牢固性一定要经得起考验；在没有充分的把握下，绝不能盲目通电工作。设备安装一般采取现场和控制室分开进行的形式。设备安装和线路连接一定要规范，尤其是存在同类、同型、同用途的舞台设备时，一定要做好详细的标记。安装前一定要仔细检查设备附件及包装附属物切记遗留、抛弃。安装前都要进行单机测试，发现问题及时处理。重型设备安装时,一定要预先配备必要的升降工具。设备安装时不要忽略设备的散热、排风环境的安排。吊挂设备都必须采取相应的防坠落措施。4）连接时注意事项设备连接必须以系统图为依据，分清系统走向、区域顺序进行。设备连接最好将信号部分和电源部分分开进行。各连接线的焊点、插头一定要牢固可靠，焊接工艺要美观。各种连接线应该分类顺序编号，并在线材上标记，以便日后维护、检查方便，同类同性质的设备连线最好选用颜色同类型线材。设备间的连接要仔细判断，插接正确，绝对避免大电流插接口连接错误。设备间的连接线应该有序排列、捆扎，不必留下过多的线材，也不要将比较短的线材强行与远处的设备连接。根据场地的基本条件。扬声器的高度要符合设计要求。每组扬声器都必须均匀覆盖全场观众位。扬声器的吊点要有充分承受力。扬声器的吊环材料必须大于 10mm 以上。多个扬声器的连接钢丝绳直径要大于 12mm 以上。扬声器的角度可调节并可重复以校准定向。扬声器的连接导线及连接头要做防水防潮保护（室外）。扬声器的外表要清洁美观。每个扬声器必须与导线对应编号连接。有条件的情况下，可以将扬声器隐藏起来。2.12.4.1 手术室设备部分在洁净手术室施工要严格遵守、洁净室施工及验收规范等相关的规范要求，特别施工要注意一下环节：1、洁净手术部技术夹层的设备、管线设置要合理、标志清楚，防止对其它设备造
