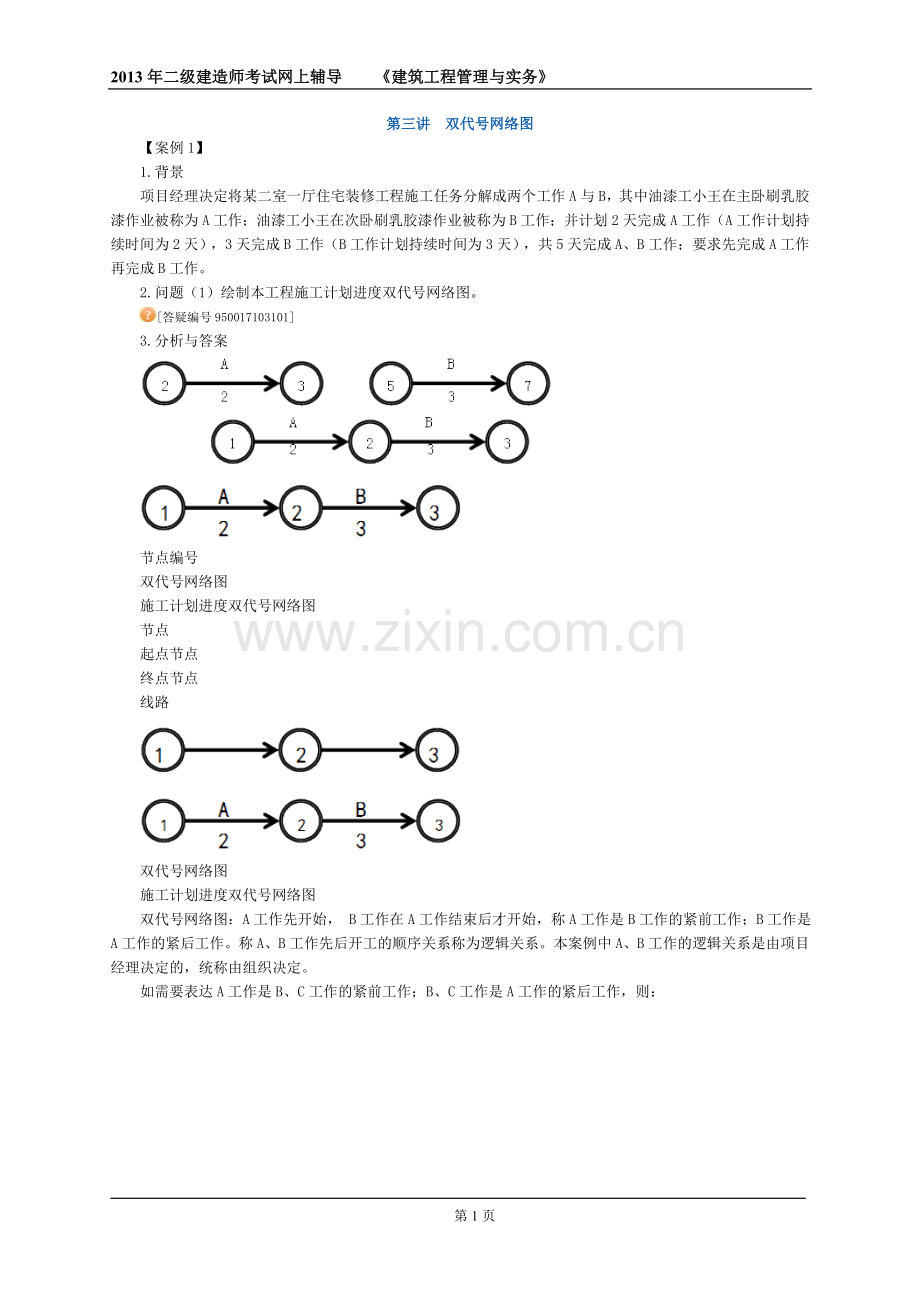

2013年二级建造师考试网上辅导 《建筑工程管理与实务》
第三讲　双代号网络图
　　【案例1】
　　1.背景
　　项目经理决定将某二室一厅住宅装修工程施工任务分解成两个工作A与B，其中油漆工小王在主卧刷乳胶漆作业被称为A工作；油漆工小王在次卧刷乳胶漆作业被称为B工作；并计划2天完成A工作（A工作计划持续时间为2天），3天完成B工作（B工作计划持续时间为3天），共5天完成A、B工作；要求先完成A工作再完成B工作。
　　2.问题（1）绘制本工程施工计划进度双代号网络图。
　　[答疑编号950017103101]
　　3.分析与答案

　　节点编号
　　双代号网络图
　　施工计划进度双代号网络图
　　节点
　　起点节点
　　终点节点
　　线路

　　双代号网络图
　　施工计划进度双代号网络图
　　双代号网络图：A工作先开始， B工作在A工作结束后才开始，称A工作是B工作的紧前工作；B工作是A工作的紧后工作。称A、B工作先后开工的顺序关系称为逻辑关系。本案例中A、B工作的逻辑关系是由项目经理决定的，统称由组织决定。
　　如需要表达A工作是B、C工作的紧前工作；B、C工作是A工作的紧后工作，则：

　　如需要表达A、B工作是C工作的紧前工作；C工作是A 、B工作的紧后工作。则：

　　【案例2】
　　1.背景
　　项目经理决定将某二室一厅住宅装修工程施工任务分解成两个工作A与B，木工小李在主卧钉地龙骨施工作业被称为A工作；木工小李在主卧铺木地板施工作业被称为B工作，要求5天完成A、B工作，其中A工作计划持续时间是2天，B工作计划持续时间是3天。
　　2.问题（1）绘制本工程施工计划进度双代号网络图。
　　[答疑编号950017103102]
　　3.分析与答案

　　A工作是B工作的紧前工作；B工作是A工作的紧后工作。A、B工作先后开工的顺序关系称为逻辑关系。本案例中A、B工作的逻辑关系是由工艺决定的。根据案例1、案例2可以得出结论：A、B工作的逻辑关系，或者是由组织决定的；或者是由工艺决定的。
　　【案例3】
　　1.背景
　　项目经理决定将某二室一厅住宅装修工程施工任务分解成两个工作A与B，计划5天完成A、B工作，其中A工作计划持续时间是2天，B工作计划持续时间是3天。要求先完成A工作再完成B工作。施工过程中发生了如下事件：事件1：A工作由于受到材料供应不及时影响，实际持续时间变成了3天；事件2：B工作由于受到停电影响，实际持续时间变成了4天。A、B工作逻辑关系未受影响。
　　2.问题（1）绘制该工程施工计划进度双代号网络图；
　　　　　（2）绘制该工程施工实际进度双代号网络图。
　　[答疑编号950017103103]
　　3.分析与答案

　　施工计划进度双代号网络图

　　施工实际进度双代号网络图
　　【案例4】
　　1.背景
　　项目经理决定将某二室一厅住宅装修工程施工任务分解成四个工作A、B、C、D。木工小李在主卧钉地龙骨施工作业被称为A工作，计划持续时间为2天；木工小李在主卧铺木地板施工作业被称为C工作，计划持续时间为3天；木工小赵在次卧钉地龙骨施工作业被称为B工作，计划持续时间为2天；木工小赵在次卧铺木地板施工作业被称为D工作，计划持续时间为3天。其中，主卧与次卧同时开工。
　　2.问题（1）绘制本工程施工计划进度双代号网络图。
　　[答疑编号950017103104]
　　3.分析与答案
　　①画逻辑关系草图

　　②合并起点与终点节点

　　③填入节点号

　　④标出持续时间

　　A工作计划持续时间为2天；C工作计划持续时间为3天；B工作计划持续时间为2天；D工作计划持续时间为3天。
　　总结：
　　①画逻辑关系草图
　　②合并起点与终点节点
　　③填入节点号
　　④标出持续时间

　　本工程施工计划进度双代号网络图
　　【案例5】
　　1.背景
　　项目经理决定将某二室一厅住宅装修工程施工任务分解成四个工作A、B、C、D。各工作计划持续时间和逻辑关系见下表：
本工作
A
B
C
D
紧后工作
C
D
-
-
工作计划持续时间（天）
3
3
5
5
　　2.问题（1）绘制本工程施工计划进度双代号网络图。
　　[答疑编号950017103105]
　　3.分析与答案
　　①画逻辑关系草图
　　②合并起点与终点节点
　　③填入节点号
　　④标出持续时间

　　本工程施工计划进度双代号网络图
　　案例6
　　1背景
　　项目经理决定将某二室一厅住宅装修工程施工任务分解成四个工作A、B、C、D。各工作计划持续时间和逻辑关系见下表：
本工作
A
B
C
D
紧后工作
C
C、D
-
-
工作计划持续时间（天）
4
2
2
3
　　2问题（1）绘制本工程施工计划进度双代号网络图。
　　[答疑编号950017103201]
　　3分析与答案
　　①画逻辑关系草图②合并起点与终点节点③填入节点号④标出持续时间
本工作
A
B
C
D
紧后工作
C
C、D
-
-
工作计划持续时间（天）
4
2
2
3
　　①画逻辑关系草图
　　②合并起点与终点节点
　　③填入节点号
　　④标出持续时间

　　本工程施工计划进度双代号网络图
　　案例7
　　1.背景
　　项目经理决定将某二室一厅住宅装修工程施工任务分解成四个工作A、B、C、D。并根据工作之间的逻辑关系，在开工之前编制了该工程施工计划进度双代号网络图如下：

　　2.问题（1）指出该工程网络计划关键线路，计划关键工作，计划工期。
　　[答疑编号950017103202]
　　3.分析与答案

　　最大值对应的线路就是计划关键线路 ，其它线路就是非关键线路。
　　关键线路上的工作就是计划关键工作A、C，其它工作就是非关键工作。
　　最大值就是计划工期　　　 T=6d
　　案例8
　　1.背景
　　项目经理决定将某二室一厅住宅装修工程施工任务分解成6个工作A、B、C、D、E、F。并根据工作之间的逻辑关系，在开工之前编制了该工程施工计划进度双代号网络图如下：

　　2.问题（1）指出该工程网络计划关键线路，计划关键工作，计划工期。
　　[答疑编号950017103203]
　　3.分析与答案

　　列出所有关键线路的方法被称为昂首向前法。
　　案例9
　　1.背景
　　项目经理决定将某二室一厅住宅装修工程施工任务分解成6个工作A、B、C、D、E、F。并根据工作之间的逻辑关系，在开工之前编制了该工程施工计划进度双代号网络图如下：

　　施工过程中发生了如下事件
　　事件1：由于现场停电，导致A工作实际持续时间变为3天；
　　事件2：由于装修材料未按时进场，导致B工作实际持续时间变为4天。
　　其它工作按照原计划持续时间完成，工作之间逻辑关系没有变化。
　　2.问题（1）绘制施工实际进度双代号网络图。
　　（2）指出实际关键线路，实际关键工作，实际工期。
　　[答疑编号950017103204]
　　3.分析与答案
　　（1）绘制施工实际进度双代号网络图
　　施工过程中发生了如下事件
　　事件1：由于现场停电，导致A工作实际持续时间变为3天；
　　事件2：由于装修材料未按时进场，导致B工作实际持续时间变为4天。
　　其它工作按照原计划持续时间完成，工作之间逻辑关系没有变化。

A
B
C
D
E
F
计划持续时间（d）
2
2
2
3
3
4
实际持续时间（d）
3
4
2
3
3
4
　　施工计划进度双代号网络图

　　施工实际进度双代号网络图

　　（2）指出实际关键线路，实际关键工作，实际工期

　　实际关键线路
　　实际关键工作C、D、B
　　实际工期T=9天
　　【案例10】 1.背景
　　项目经理决定将某二室一厅住宅装修工程施工任务分解成6个工作A、B、C、D、E、F。并根据工作之间的逻辑关系，在开工之前编制了该工程施工计划进度双代号网络图如下:
　　时间单位:天

　　2.问题（1）指出计划关键线路
　　　　　（2）计算A工作、E工作、F工作总时差
　　[答疑编号950017103301]
　　3.分析与答案（1）指出计划关键线路
　　计划关键线路

　　（2）计算A工作、E工作、F工作总时差
　　TFA
　　第1步:顺着A工作箭尾逆向寻找关键节点
　　第2步:顺着A工作箭头正向寻找关键节点
　　第3步:列式计算
　　TFA
　　=［ 关键线路ΣD］-［ 非关键线路ΣD］
　　=（2+4）-（3）
　　=3（天）
　　该方法被称为简单计算法
　　TFE
　　第1步:顺着E工作箭尾逆向寻找关键节点
　　第2步:顺着E工作箭头正向寻找关键节点
　　第3步:列式计算
　　TFE
　　=［ 关键线路ΣD］-［ 非关键线路ΣD］
　　=（4+3）-（1+2）
　　=4（天）
　　该方法被称为简单计算法
　　TFF
　　第1步:顺着F工作箭尾逆向寻找关键节点
　　第2步:顺着F工作箭头正向寻找关键节点
　　第3步:列式计算
　　TFF
　　=［ 关键线路ΣD］-［ 非关键线路ΣD］
　　=（4+3）-（1+2）
　　=4（天）
　　该方法被称为简单计算法
　　【案例11】 1.背景
　　项目经理决定将某二室一厅住宅装修工程施工任务分解成4个工作A、B、C、D。并根据工作之间的逻辑关系，在开工之前编制了该工程施工计划进度双代号网络图如下:

　　2.问题（1）绘制该工程施工计划进度时标网络图
　　　　　（2）指出计划关键线路。
　　　　　（3）计算A工作总时差
　　[答疑编号950017103302]
　　3.分析与答案（1）绘制该工程施工计划进度时标网络图

　　3.分析与答案（2）指出计划关键线路

　　计划关键线路是:
　　3.分析与答案（3）计算A工作总时差

　　计划关键线路:
　　TFA= 关键线路ΣD- 非关键线路ΣD
　　=（4+2）-（1+2）
　　=3天
　　【案例12】 1.背景　 （针对2009年真题案例1）
　　项目经理决定将某二室一厅住宅装修工程施工任务划分成一个施工过程:刷墙面乳胶漆，并指定a专业队完成该项作业施工，同时，将施工对象主卧与次卧划分成Ⅰ、Ⅱ两个施工段，计划作业持续时间为5天，其中前2天在主卧作业，后3天在次卧作业。
　　2.问题（1）绘制该工程施工计划进度横道图（要求表达出施工段的进度）
　　　　　（2）如项目经理进一步将整个施工任务分解成如下两个工作
　　定义:a专业队在主卧刷墙面乳胶漆为A1工作;
　　　　 a专业队在次卧刷墙面乳胶漆为A2工作
　　则绘制施工计划进度双代号网络图
　　[答疑编号950017103303]
　　3.分析与答案（1）绘制该工程施工计划进度横道图（要求表达出施工段的进度）

　　施工计划进度横道图
　　3.分析与答案（2）绘制施工计划进度双代号网络图

　　　　　 第13页
