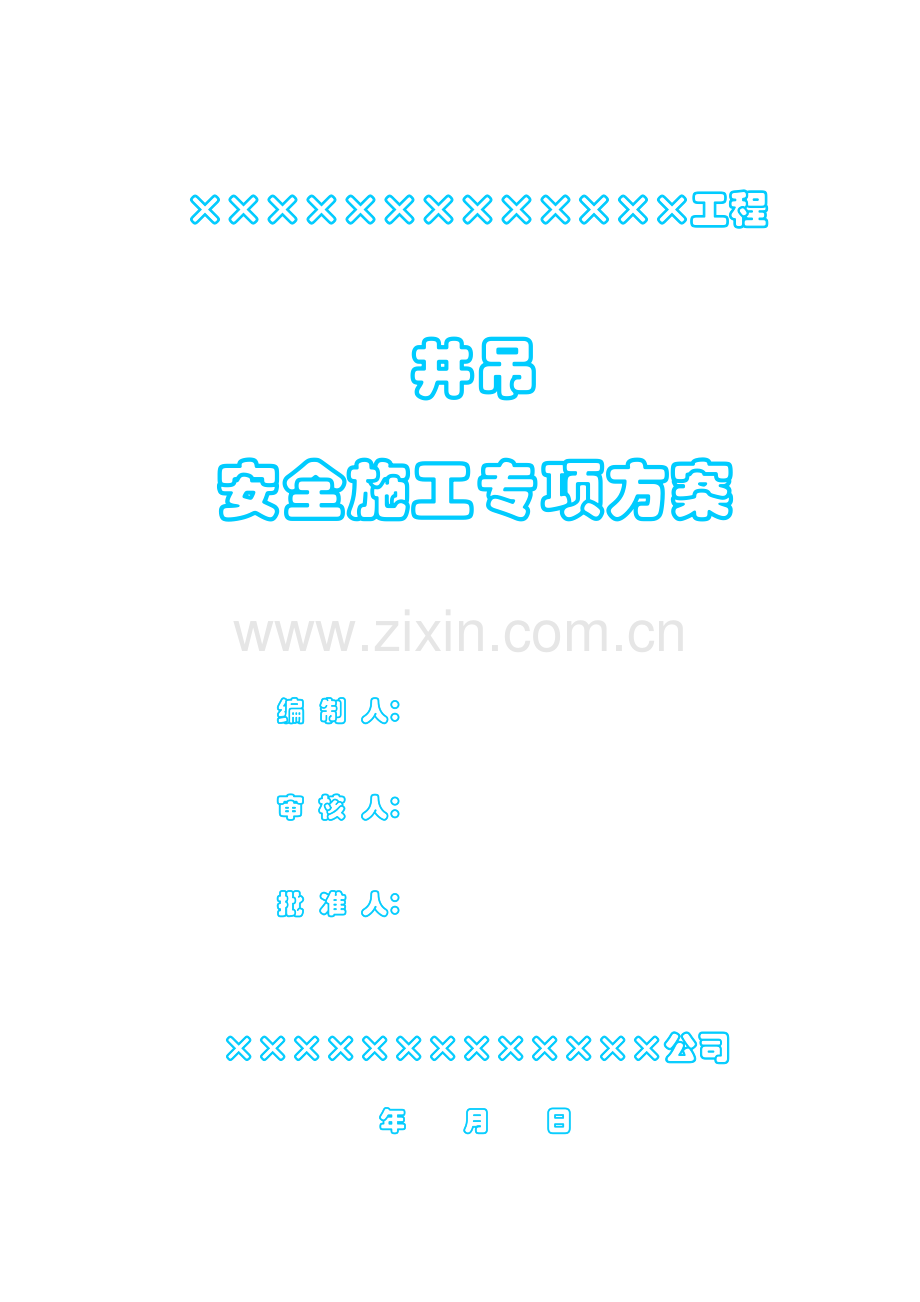

×××××××××××××工程

井吊

安全施工专项方案

编 制 人：

审 核 人：

批 准 人：

×××××××××××××公司

年 月 日

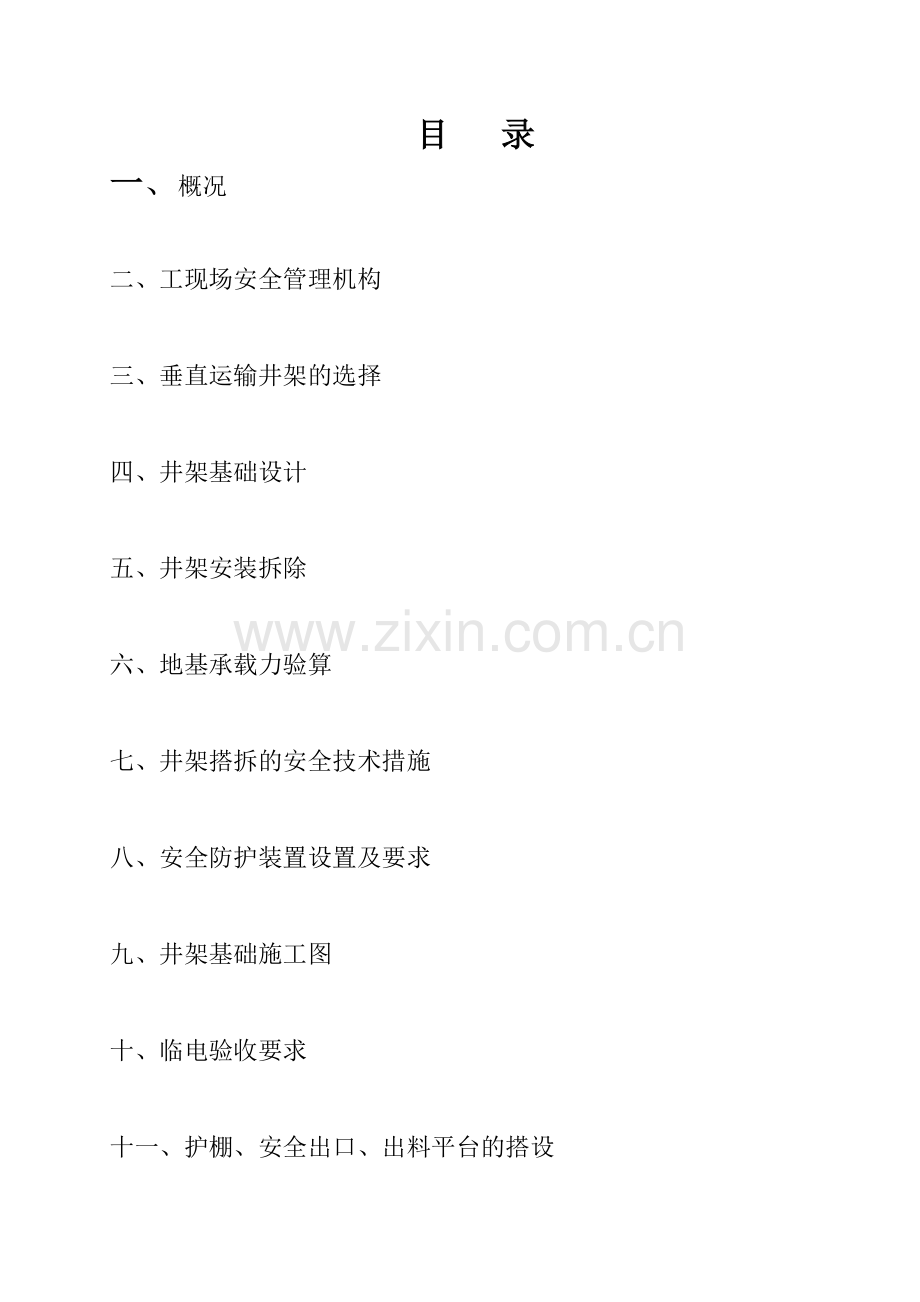

目 录
一、概况

二、工现场安全管理机构

三、垂直运输井架的选择

四、井架基础设计

五、井架安装拆除

六、地基承载力验算

七、井架搭拆的安全技术措施

八、安全防护装置设置及要求

九、井架基础施工图

十、临电验收要求

十一、护棚、安全出口、出料平台的搭设

一、工程概况：
1、 建设单位：
2、 本工程位置：
3、 建设工程名称：
4、 建筑、结构特点：
本工程包括A、B、C、D、E、F、G、H、I、J、K、L、M共计13栋，均为商住建筑，除C栋为五层外，其余栋号均为三层。本工程基础基础采用静压预制管桩基础及钢筋混凝土独立承台，上部为钢筋混凝土框架结构体系，钢筋混凝土楼屋盖结构，各栋号层高、建筑总高详见各栋号图纸。设计使用年限为50年，建筑结构安全等级为二级，地基基础设计等级丙级，砌体结构施工质量控制等级为B级，工程抗震设防类别为丙类建筑，抗震设防及抗震构造措施为8度，框架抗震等级为二级。承台及基础梁垫层砼强度为C10，承台及基础梁C25，一层框架柱C35，二层以上框架柱及所有各层楼面梁、板、楼梯、构造柱等为C25。本工程框架间填充墙和隔采用M10机制红砖，M5混合砂浆砌筑；±0.000以下采用MU10粘土实心砖，M10水泥砂浆砌筑，防水砂浆双面粉。
本工程建筑耐火等级为二级；屋面防水等级为Ⅲ级；工程使用年限50年。本工程±0.00相当于绝对标高详各栋号图纸。
内装饰：砖墙面一般抹灰，水泥砂浆楼、地面。外墙：水泥砂浆罩面、涂料面层，局部石材装饰。其余为二次装修。防水工程：屋面防水采用SBS防水屋面。门为防盗门、实木门；窗为铝合金白玻推拉窗。
5、本工程层高4.200m,建筑高度除C栋为19.20m外,其余均为13.20m.
二、施工现场安全管理机构
严格执行项目安全生产的体系，项目技术负责人：1.主持一般的安全事故的调查、分析、处理，并及时上报情况。2.制定相应的安全技术措施。专业工长：1.加强现场管理，做到文明施工安全生产。2贯彻相关法规，实施安保方案，跟班监督检查。安技员：1.严格执行国家安全生产生产方针、法规及标准，认真落实各项安全技术措施，认真执行定期检查、查隐患，促整改。2.对广大职工和操作人员不断进行安全技术交底和安全制度，坚持交接验收使用制度，制止违章作业。3.抓好安全生产和文明施工，做好各种安全技术资料。
发生事故，保护好现场，及时上报，并坚持“四不放过”的原则，使职工受到教育，并防止事故的再次发生。
生产班组在生产过程中，执行本工种安全操作规程，有权拒绝违章指挥，对所使用的机具、设备、防护用具及作业环境进行检查，发现问题及时采取措施，及时消除事故隐患，吸取各种教训，积极开展班前安全生产会、做好收工前的安全检查。
三、 运输井架的选择
根据该工程的结构类型、特点及施工现场实际情况，其垂直运输井架选用现行昆明俊马建筑机械厂生产的井架，即可满足本工程施工的垂直运输要求。搭设高度为12步18m高。
四、井架基础设计
1、根据地质部门提供的资料，井架基础设置在耕植土下1500㎜。
2、基础采用钢筋混凝土基础，长2000㎜，宽2000㎜，高1500㎜，基底配筋为Φ10＠250 纵横向配置；基础混凝土强度等级为C20。
3、井架基座地脚螺栓采用Φ16圆钢加工制作，杆头攻丝长度60㎜，螺栓长1050㎜，锚入积储800㎜，锚固长度900㎜，共8根。埋设时应确保螺栓平面位置的准确，偏差不得超过2㎜。
4、基座安装时应对基座平面进行找平，四角平整度偏差不得超过2㎜。
5、在基础面下150㎜设置Φ100PVC管一根，作为排水管通向室外排水沟。
6、基础混凝土浇后应浇水进行养护，7天后方能进行架身的安装施工。
五、 拆除工序
1、 安装工序；
基座安装 →立柱安装 → 支撑安装 → 天梁安装 →导轨安装 →吊篮安装 → 导靴安装 → 卷扬机安装 → 缆风绳安装 → 防雷接地设置安装 → 附墙架、防护栏安装。
2、 拆除工序：
附墙架防护栏拆除 → 防雷接地拆除 → 卷扬机拆除 →吊篮拆除 → 导靴拆除 → 导轨拆除 → 缆风绳拆除 → 天梁拆除 → 立柱支撑拆除 → 基座拆除。
六、 地基承载力验算
1、 地基所承受荷载计算
（1） 井架自重P1=38KN
（2） 基础钢筋混凝土自重P2=2×2×0.9×25=90KN
（3） 施工荷载：P3=8×2=16KN
P=38+90+16=144KN
2、 地基承载力计算
R=S.1.2f=2×2×1.2×70=336KN
3、R=336KN＞P=144KN
故满足要求。
七、 井架搭拆的安全技术措施
1、基础5m范围内应设有排水沟道，以保证井架基础不受集水浸入产生沉降。
2、安装架体的操作人员，应按高空作业人员要求，经过培训、持有上岗证。
3、架体与各楼层通道相接的开口处用管道从建筑物中挑出搭出安全通道及防护栏，并设防护门。架体与建筑物按要求在三层设负支座相联接。
4、提升机的天梁采用2根[14的槽钢，吊篮的各杆件采用型钢，底板用优质50mm厚木板铺设。吊蓝两侧设有安全防护网及安全防护门。提升架体，顶部的自由高度不应大于6m。
5、提升所使用的钢丝绳不准接长使用，端头与卷筒应用压紧装置卡牢，在卷筒上应按顺序整齐排列，当吊篮处于最低位置时，卷筒上的钢绳不少于3圈。
6、架体安装时，要先将底座与基础连接固定好，每安装二节应采取临时支撑、固定，并进行初步校正，确认稳固后方能继续作业。
7、架体各节点的螺栓必须紧固，螺栓应符合孔径要求，严格扩孔和开孔，更不能漏装和用铁丝拧接代替。在使用过程中，应对井架的架固螺栓进行定期检查，原则上每周五下午2：30进行。
8、缆风绳采用Φ12的钢丝绳，设置1组井架，中部设置与框架柱刚性连接两点。拆除缆风绳和架体负座前，应先设置临时缆风绳和支撑，确保架体的高度不大于8m，保证架体稳定。
9、拆除时，严禁从高处抛掷物件。所有物件应用绳索从高处吊放到地面。
10、拆除时，井架周围应设专人警戒，宜在白天进行。夜间拆除应有充足的照明。因故中断拆除时采取临时稳固措施。
11、在井架的搭拆整个过程中必须有上岗证，且有施工经验的专业指挥人员组织进行。
八、 安全防护装置设置及要求：
1、 该井架必须设置有安全停靠装置，断绳保护装置 ，上极限位器，下极限位器，超载限位器，楼层通道口处设置停靠栏杆门、吊蓝上装设安全门，搭设上料口安全防护棚。
（1）安全停靠装置应满足吊篮运行到位时，能将吊篮定位。并能承担吊蓝的自重和额定施工荷载。
（2）断绳保护装置应满足断绳时能将吊篮停靠在架体上，不向下滑行。
（3）上、下极限限位器应满足吊篮允许提升的最高工作位置和吊蓝下降的最低限定位置时能报警，超越其位置时自动切断电源。
（4）超载限位器应满足当荷载达到额定荷载的90%时，应能发出报警信号，超载时自动切断电源。
（5）井架吊车的进出料口应该采用钢管搭设防护棚，并加设底网，防护棚的搭设应满足施工进吊料的需要，采用50mm 厚木板架设，并能承受10Kpa 的均布荷载。
（6）吊篮上的安全防护门应满足上料时能打开，运行时能封闭。
（7）进行防雷接地连接后，实测防雷接地电阻值≯10Ω。
（8）架体安装的重点偏差≯3‰架体高度。
九、井架基础施工图(附后)

十、 电验收要求
1． 选用的电气设备及电器元件，必须符合提升机工作性能、工作环境条件的要求，并有合格证书。
2． 提升机的总电源应设短路保护及漏电保护装置；电动机的主回路上，必须同时装设短路失压、过流电保护装置。
3． 电气设备的绝缘电阻值（包括对地电阻值）必须大于0.5MΩ；运行中必须大于1000Ω/V。
4． 提升机的金属结构及所有电器设备的金属外壳必须接地，其接地电阻不应大于10Ω。
5． 携带式控制装置应密封、绝缘，控制回路电压不大于36V，其引线长度不得超过5m。
6． 工作照明的开关，必须与主电源开关相独立。当提升机主电源被切断时，工作照明不断电。各自的开关必须有明显标志。
7． 禁止使用倒顺开关作为卷扬机的控制开关。
8． 电动机应符合现行国家标准《电机基本技术要求》的规定，并有出厂合格证书。
9． 提升机的电气设备的制作和组装，应符合国家现行标准《施工现场临时用电安全技术规范》、《电气装置安装工程施工及验收规范》和《控制屏（台）技术要求》、《低压配电屏技术要求》等的规定。
十一、护棚、安全入口、出料平台的搭设
1. 井架出入口与建筑物连接平台必须架设牢靠，宽度不得小于1.5m;使用组合井架时，宽度不小于该井架的宽度；平台板必须满铺，不得留空隙。平台两侧必须架设防护栏杆和挂安全网，护栏杆距平台面高度为1.2m左右，中间要加设横杆不少于二度，护栏杆的垂直距离不小与40cm。井架与建筑的距离超过30cm时，必须在平台底挂兜底安全网。
2. 井架在楼层的出入口上方必须架设防护挡板或挂安全平网防护，并在出入口处设层间活动安全闸门和在显眼处挂有安全操作规定牌子和警示标志。
