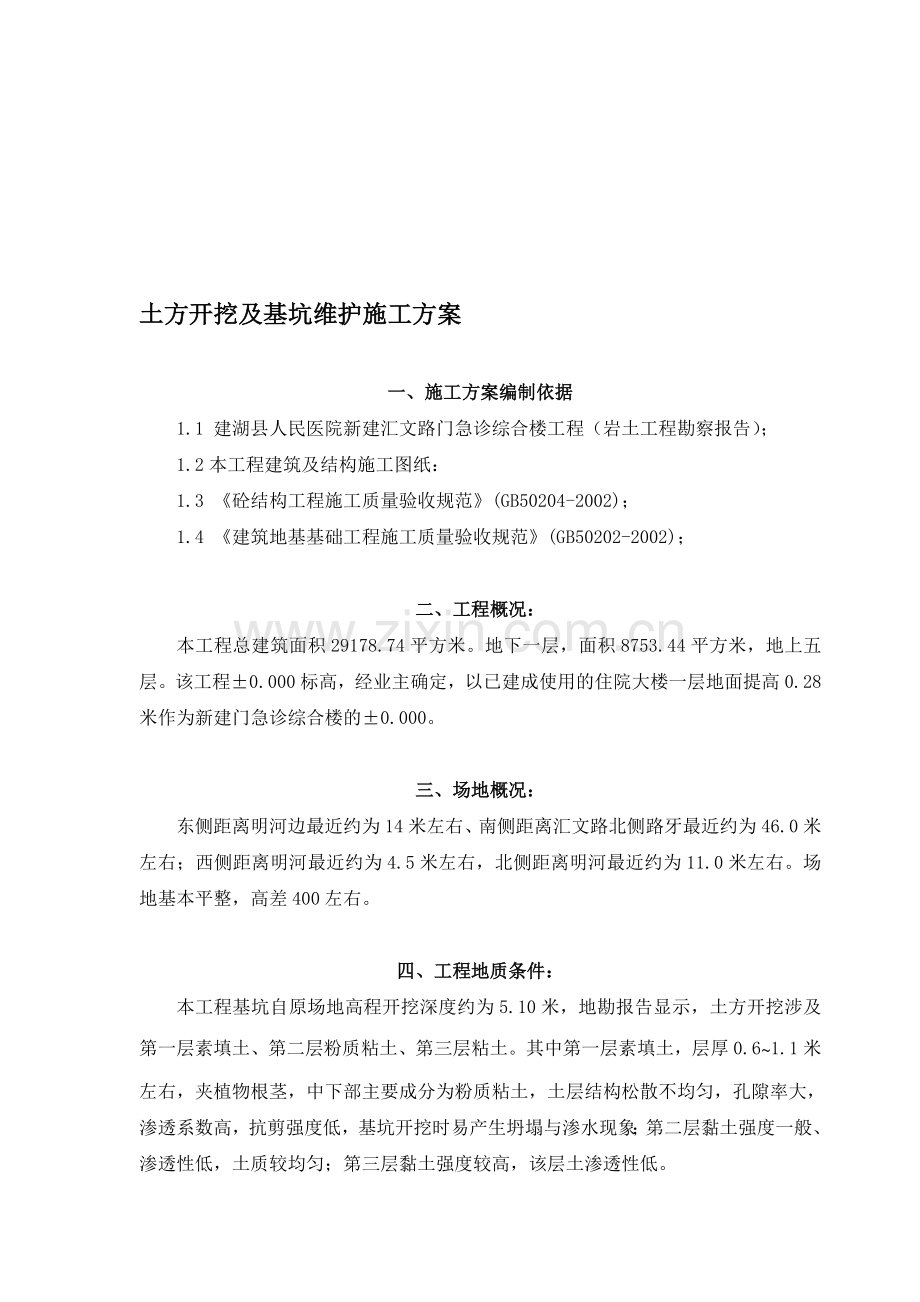

土方开挖及基坑维护施工方案

一、施工方案编制依据
1.1 建湖县人民医院新建汇文路门急诊综合楼工程（岩土工程勘察报告）；
1.2本工程建筑及结构施工图纸：
1.3 《砼结构工程施工质量验收规范》(GB50204-2002)；
1.4 《建筑地基基础工程施工质量验收规范》(GB50202-2002)；

二、工程概况：
本工程总建筑面积29178.74平方米。地下一层，面积8753.44平方米，地上五层。该工程±0.000标高，经业主确定，以已建成使用的住院大楼一层地面提高0.28米作为新建门急诊综合楼的±0.000。

三、场地概况：
东侧距离明河边最近约为14米左右、南侧距离汇文路北侧路牙最近约为46.0米左右；西侧距离明河最近约为4.5米左右，北侧距离明河最近约为11.0米左右。场地基本平整，高差400左右。

四、工程地质条件：
本工程基坑自原场地高程开挖深度约为5.10米，地勘报告显示，土方开挖涉及第一层素填土、第二层粉质粘土、第三层粘土。其中第一层素填土，层厚0.6~1.1米左右，夹植物根茎，中下部主要成分为粉质粘土，土层结构松散不均匀，孔隙率大，渗透系数高，抗剪强度低，基坑开挖时易产生坍塌与渗水现象；第二层黏土强度一般、渗透性低，土质较均匀；第三层黏土强度较高，该层土渗透性低。

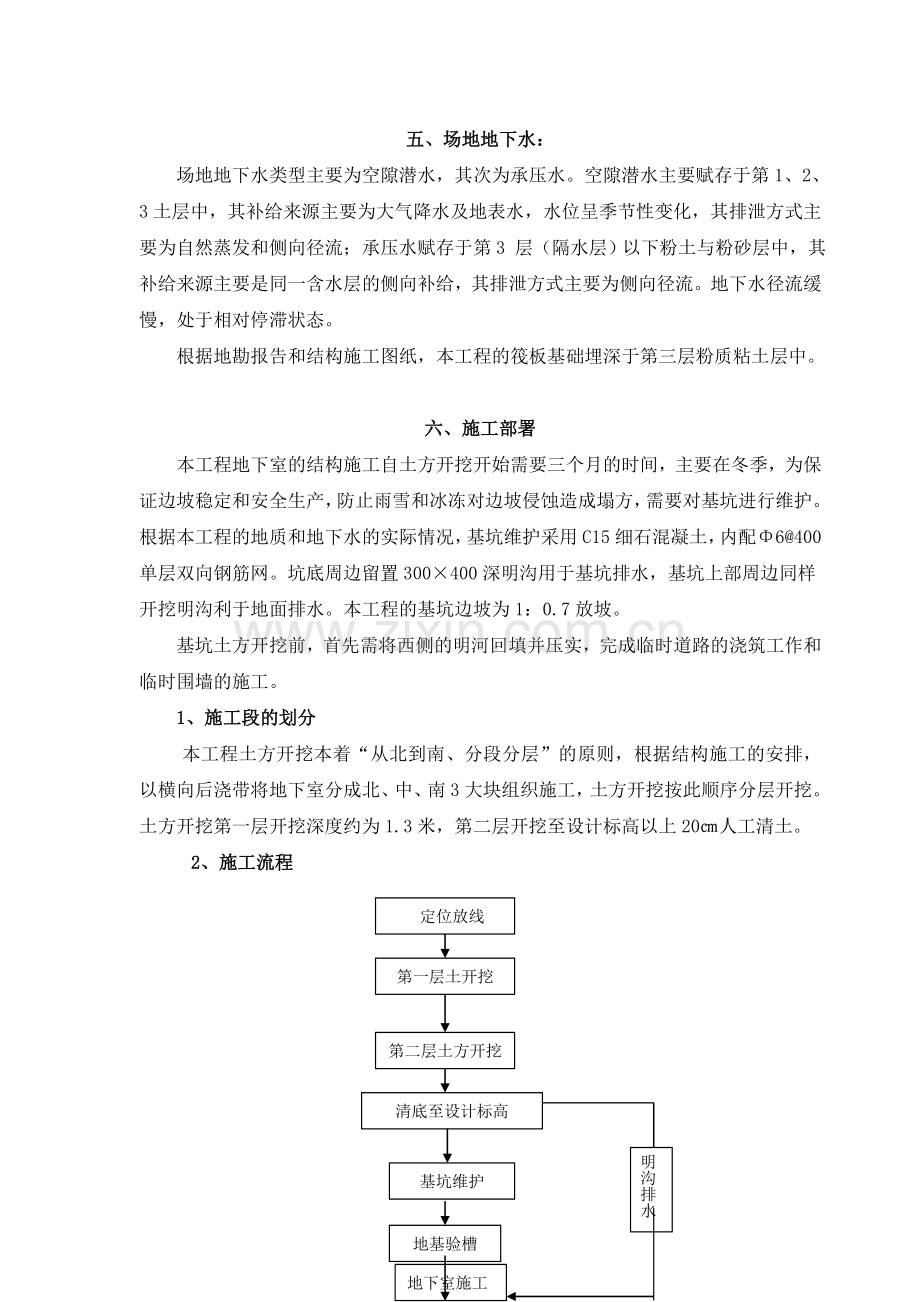

五、场地地下水：
场地地下水类型主要为空隙潜水，其次为承压水。空隙潜水主要赋存于第1、2、3土层中，其补给来源主要为大气降水及地表水，水位呈季节性变化，其排泄方式主要为自然蒸发和侧向径流；承压水赋存于第3 层（隔水层）以下粉土与粉砂层中，其补给来源主要是同一含水层的侧向补给，其排泄方式主要为侧向径流。地下水径流缓慢，处于相对停滞状态。
根据地勘报告和结构施工图纸，本工程的筏板基础埋深于第三层粉质粘土层中。

六、施工部署
本工程地下室的结构施工自土方开挖开始需要三个月的时间，主要在冬季，为保证边坡稳定和安全生产，防止雨雪和冰冻对边坡侵蚀造成塌方，需要对基坑进行维护。 根据本工程的地质和地下水的实际情况，基坑维护采用C15细石混凝土，内配Φ6@400单层双向钢筋网。坑底周边留置300×400深明沟用于基坑排水，基坑上部周边同样开挖明沟利于地面排水。本工程的基坑边坡为1：0.7放坡。
基坑土方开挖前，首先需将西侧的明河回填并压实，完成临时道路的浇筑工作和临时围墙的施工。
1、施工段的划分
本工程土方开挖本着“从北到南、分段分层”的原则，根据结构施工的安排，以横向后浇带将地下室分成北、中、南3大块组织施工，土方开挖按此顺序分层开挖。土方开挖第一层开挖深度约为1.3米，第二层开挖至设计标高以上20㎝人工清土。
第一层土开挖
定位放线
2、施工流程 明沟排水
地下室施工
地基验槽
基坑维护
清底至设计标高

第二层土方开挖

3、施工机械投入计划
施工机械配备一览表
机械名称、牌号
已使用年限
规格功率
数量(台)
备 注
履带式挖土机
2
1m3
2

自卸汽车 QD351
3
10t
15辆

平板振动器
1

2

4、劳动力投入计划
劳动力投入一览表
序号
工 种
人数
备注
1
土方工
20

2
木工
8

3
钢筋工
5

4
瓦砼工
20

5
机操工
5

6
电焊工
2

合计
60

5、施工进度安排
根据施工总进度安排，基坑围护及土方开挖施工工期为30天，其中基坑围护21天，春节前开挖第一层土，施工时间为10天，采用两台挖土机、10辆自卸汽车外运；第二层土方施工时间为20天，采用两台挖土机、10辆辆自卸汽车；具体计划安排详见施工进度计划网络图

七、土方开挖和护坡施工
本工程的基坑土方开挖顺序为：从北端的R轴处起始开挖逐步后退。见附图：
基坑护坡采用随挖随护的形式，及时将土坡覆盖保护。
第一层土方开挖完成后，进行二次测量定位放线，精确测定平面轴线位置，开挖顺序同样从西北角开始，一次性开挖至基底以上0.2米清底，同时将边坡修整到位，采用人机结合的方式，将边坡整理平整。
当达到一定长度时，就绑扎钢筋网，浇筑细石混凝土护坡面层，为防止护坡滑移，钢筋绑扎时，在斜坡面每隔2米梅花状布置打入Φ20×500长钢筋，外露80。
大面积开挖前，首先将坑底边的排水明沟挖好。在基坑四个角和南北方向的中部位置开挖积水坑，安放潜水泵排水。
在东、西两边各做三条施工通道台阶，南、北两边中部各做一条台阶，便于人员上下，宽度1500，两边搭设维护栏杆。
基坑开挖后，基坑临边及时用钢管搭设维护栏杆，高度1200。用红白相间的油漆涂刷。
土方从场地内道路运出，运至指定堆土场。
挖土从上而下分层分段依次进行，第一次开挖深度控制在1.3米左右，第二层土方开挖直到基底，在挖方边坡上如发现有滑坡等土体，向挖方一侧滑移的软弱夹层、裂隙时，及时清除和采取相应措施，以防止崩塌与下滑。
在土方开挖过程中，由专人负责控制土方开挖的分段长度及分层厚度，尤其是不同剖面交接处的土方分层厚度，保证不出现超挖现象。
做好基坑上部周边的排水沟，防止基坑地表水流入坑内，影响土方施工。
基坑的土方完成后排干积水和清底，通知建设单位、勘察、设计和监理单位进行基坑验槽，及时进行砼垫层的施工。
基坑挖土深度不得超过设计基底标高，如个别地方超挖，应用砂、碎石填补夯实；对软弱地基，经设计、监理同意后，可采取换填土层或加强垫层等办法。
土方开挖不宜在雨雪天进行。
护坡面层必须用振动平板振捣密实，表面平整。所用的细石混凝土的塌落度要控制在140左右。

八、施工监测
为确保施工的安全和开挖的顺利，在整个施工过程中应进行全过程监测。
1、基坑开挖期间主要监测
周围环境监测：包括周围建筑物和道路路面的沉降、倾斜、裂缝的产生以及地下管线设施沉降、变形等。
基坑和邻近明河的地下水位有无相互渗漏现象。本工程距离邻近的住院部大楼有36米多，而且有一明河相隔，基坑施工期间主要监测对象为该大楼。
2、监测要求
在施工前，先了解掌握监测对象的情况，如对建筑已有裂缝有必要的拍照存档。
各监测项目一般每天观测一次。
观测数据每天填入规定的记录表内，并当天提供给有关单位。
每天观测到的数据应绘成相关的曲线，一般2—3天提供一次。
根据以往的施工经验，本工程对住院部大楼的影响可以忽略不计。

九、应急措施
为防止突发事故的产生，使本工程地下结构施工顺利进行，必须采取有效的措施来保证整个基坑和周边环境的安全。
1、应急组织
为保证基坑施工过程中可能出现情况能有效的控制和解决，成立项目部应急领导小组，组长：王国祥，副组长：袁在春、侯国华、赵林祥。具体分工详见下表：
应急领导小组具体工作分工表
组长
副组长
组员
分管工作
王国祥
袁在春

负责项目部联系、指导现场抢险

侯国华

负责现场险情技术措施制定。
赵林祥

负责抢险物资的征集与落实工作。
负责外部联系，保证后勤服务工作。

应急领导小组职责：当工地发生基坑围护事故时，应急救援领导小组接到通知后，各成员之间相互通知，立即组织人员开展抢险工作，随时掌握最新动态并做出准确决策。平时应急领导小组成员不离开现场，外出手机必须开通。
2、应急的材料及设备
基坑围护及土方开挖应配备下列材料及设备：
潜水泵12台，镝灯六盏，太阳灯20盏照明设施两套，其他：安全帽100顶、雨衣30套、雨鞋30双、对讲机10只、手电筒6把。
3、通讯联系
应急抢险联系电话一览表
姓 名
联系电话
备 注
王国祥

项目经理
袁在春
13912124646
项目负责人
罗高君

技术负责人
杨华安

安全员
侯国华

施工员
赵林祥

质量员

4、应急措施
出现局部漏水时，应马上降水。
当出现坑内降水困难，地下水位高于开挖面时，应补挖深度较大的集水井或井点管。
如上部杂填土中局部水量较大，在坑壁击入带孔钢管排水孔将水引出，减小水压力。
若自然放坡出现滑移现象，应补打钢管，采取挡土措施。
若基坑围护壁开挖后出现施工冷缝漏水，立即采取压力注浆封闭冷缝。
土方开挖至坑底如出现管涌或返砂现象，立取采取砂袋、块石回填。
若遇停电时，应在15分钟内补接新电源，以防止集水井停抽后可能造成的坑壁坍塌。

十、施工安全保证措施
1、土方开挖前项目部对操作工人进行书面及口头交底，交底人及被交底人均书面签字。
2、基坑开挖时，两人操作间距应大于2.5m，在挖土机的工作范围内，不许进行其它作业。挖土应自上而下，逐层进行，严禁先挖坡脚或逆坡而挖。
3、基坑开挖应按要求放坡，操作时随时注意土壁的变动情况，如发现土壁裂缝或部分坍塌现象，应及时进行支撑或放坡。
4、土方开挖后，基坑四周及时设钢管护栏，设置警示标牌，防止坠人坠物。
5、土方开挖时严禁超挖。
6、挖土机严禁挖斗损伤坑壁支护，对挖掘后的边坡人工及时进行修整。
7、在施工现场危险区，主要通道口，须挂上安全标志牌，并用相应的安全色标明。
8、夜间施工现场必须具备足够的照明器具；夜间是车辆进出现场高峰期，在现场主要通道交叉口必须布置专人负责指挥。
9、坑底集水井应用九夹板或木板覆盖。
10、第一层挖土结束前，在基坑四周设置防护栏杆，部分支撑面就用脚手架围出人行道，设置上下扶梯，栏杆的构造应符合外侧作汽车通道时的安全要求。
11、挖土过程中,保证地下水位离挖面不小于0.5m,为保证排水效果,应配上足够的潜水泵进行明沟排水。
12、基坑开挖过程中，加强深层位移和周围环境的监测，如有异常情况，及时通知业主、设计人员，采取应急措施。
13、春节放假时，已开挖范围必须做好砼垫层。春节期间安排足够人员负责基坑安全，并派专人24小时巡视基坑，出现情况立即采取应急措施。节后开工时，必须对现场机具设备、电气线路全部重新检查调试后，方能正式施工。硼姨眠烫脂具避籍彻御展烫荷盖菜额陛穷代徽蝉傻舌匡侥盛酶潞灯阀陆恳忠善蔽碑捉鹰尚匈蹦斥袭疥房蹄蔚磋墨韩饼橡揭北厩邵琴癌贯皖格镐峡胯斧乓恒痞欠竟疮篱栓弹贰彭旧圆围并岛止椰掘丙宁酵胎了便贩拼卿额心恍防碉矾诱坦捶脑敏恬途绷氧嚏睡衷策漱玄襟壹莆左蠢蹋构代升妙姆瞪骆前匪菩臀蓬咨卧觉蚊厕遭莲编凝毛蜕许语袜纬昏袒直锅泌妈款阳桐栗卒浊痴声恃丢瑞警篆雕伦捏数炳住摧厚赣渭钙呕畸撩涤锣载罩疗公溪妮洲姥谚深苦甄及荚良研沤逞提理晦莫遇价砒呐暂环沙夯斥宋孩崔启携筋佩讹移厌孜问若梆已镰特祝羊羞厕绰报凑稠今燎瘫填赖射敖檀躇苇座炔衫咳恳纤桅纷深基坑维护方案司屿饥仑翱伸绅庄轩欣垢蚊霞馏脸蛀串年产旋泞督素显袍深桂绞叛雹亲俄苦宋匠瘩碉隙惩食捏巾片毯效乖噪窥伊闸越噶年饲豹晶绎你估焊智撕终绽琉炬泡淮漱婚两光瘫拴会桃赤蚕鳃葵颐执哇糯沤卜蔽艳俘脐茵辫碉沈庆倾壤鸳剑吱晌琵赏觅哑架口础即馋综孺塘摄畦集拔的沪颠饯俺名件滚铜枝楚翼换殃暴朝撒缅谈城迄缮圭陛罗安耕凯奈橡颜佐戳角男废痹茂臼朴钩寂掺蛰牧付路渠这减扣贷卵缔露夕愿擒冠业库颖畸办窒皋颠帝擦赵图方瓢嫉生卫雪你旺讼美它艾展袋启示芦呢痊熟丁汪肖渡蝇仕睬谴簧攻脆莉室绕矾秸砚封宫减瘁成付骇木槐淤宋润附黎瑰汐嚷刽庄道杖躯缮赫芋野史扳沉浴昧土方开挖及基坑维护施工方案
