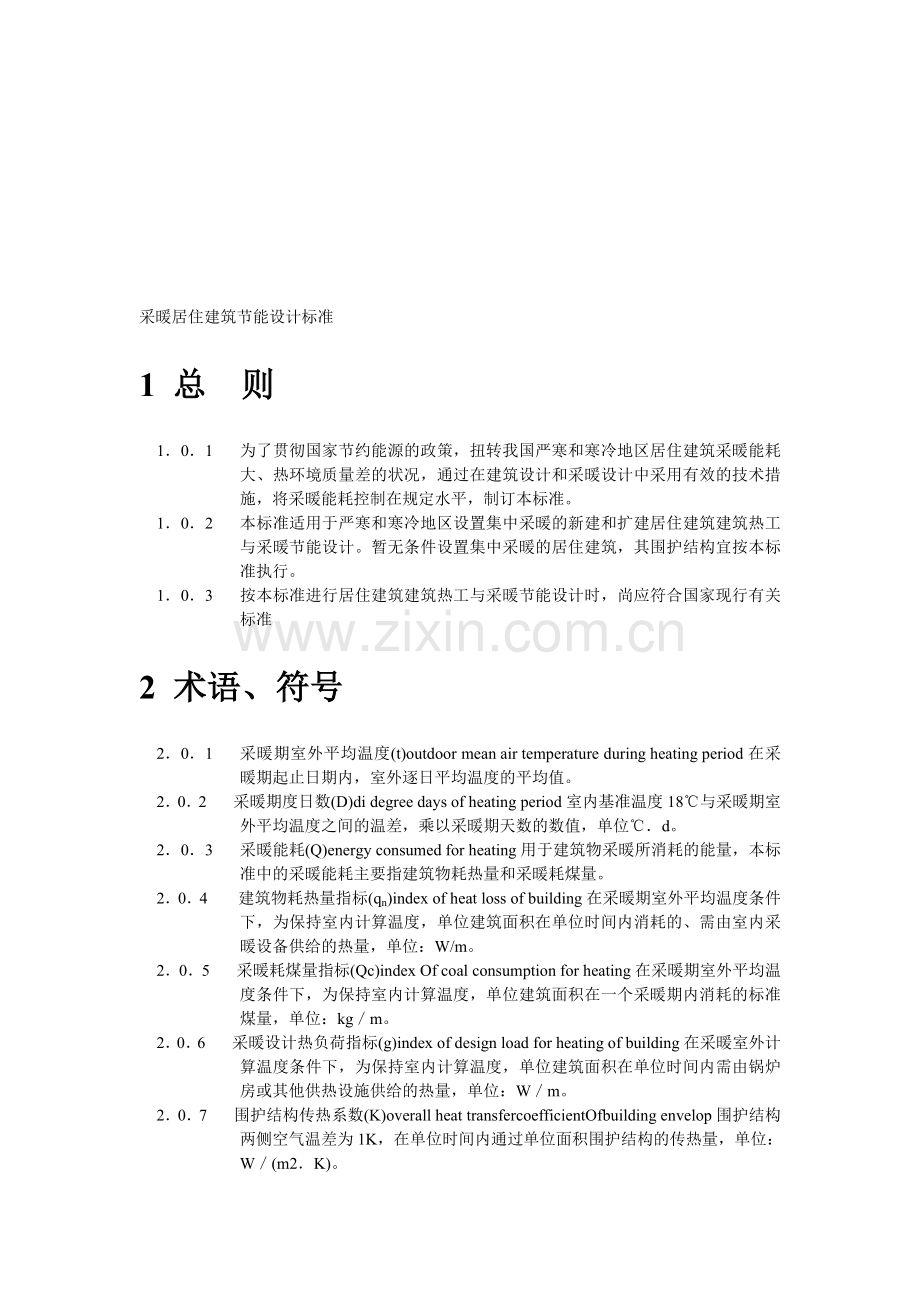

7、设计标准1总则101 为了贯彻国家节约能源的政策,扭转我国严寒和寒冷地区居住建筑采暖能耗大、热环境质量差的状况,通过在建筑设计和采暖设计中采用有效的技术措施,将采暖能耗控制在规定水平,制订本标准。102 本标准适用于严寒和寒冷地区设置集中采暖的新建和扩建居住建筑建筑热工与采暖节能设计。暂无条件设置集中采暖的居住建筑,其围护结构宜按本标准执行。103 按本标准进行居住建筑建筑热工与采暖节能设计时,尚应符合国家现行有关标准2术语、符号201 采暖期室外平均温度(t)outdoor meanairtemperature duringheatingperiod在采暖期起止日期内,室外逐日平均温度的平均
8、值。202 采暖期度日数(D)didegree days of heating period室内基准温度18与采暖期室外平均温度之间的温差,乘以采暖期天数的数值,单位d。203 采暖能耗(Q)energy consumedfor heating用于建筑物采暖所消耗的能量,本标准中的采暖能耗主要指建筑物耗热量和采暖耗煤量。204 建筑物耗热量指标(qn)index of heat loss of building在采暖期室外平均温度条件下,为保持室内计算温度,单位建筑面积在单位时间内消耗的、需由室内采暖设备供给的热量,单位:W/m。205 采暖耗煤量指标(Qc)indexOfcoalconsum
9、ptionfor heating在采暖期室外平均温度条件下,为保持室内计算温度,单位建筑面积在一个采暖期内消耗的标准煤量,单位:kgm。206 采暖设计热负荷指标(g)index of design load for heating of building在采暖室外计算温度条件下,为保持室内计算温度,单位建筑面积在单位时间内需由锅炉房或其他供热设施供给的热量,单位:Wm。207 围护结构传热系数(K)overallheattransfercoefficientOfbuildingenvelop围护结构两侧空气温差为1K,在单位时间内通过单位面积围护结构的传热量,单位:W(m2K)。208 围护
10、结构传热系数的修正系数(E) correctionfactorforoverallheattransfercoefficientofbuildingenvelope不同地区、不同朝向的围护结构,因受太阳辐射和天空辐射的影响,使得其在两侧空气温差同样为1K情况下,在单位时间内通过单位面积围护结构的传热量要改变。这个改变后的传热量与未受太阳辐射和天空辐射影响的原有传热量的比值,即为围护结构传热系数的修正系数。209 建筑物体形系数(S)shapecoefficientofbuilding建筑物与室外大气接触的外表面积与其所包围的体积的比值。外表面积中,不包括地面和不采暖楼梯间隔墙和户门的面积。20
11、10 窗墙面积比arearatioofwindowtowall窗户洞口面积与房间立面单元面积(即建筑层高与开间定位线围成的面积)的比值。2011 采暖供热系统heatingsystem锅炉机组、室外管网、室内管网和散热器等设备组成的系统。2012 锅炉机组容量capacityofboilerplant又称额定出力。锅炉铭牌标出的出力,单位:MW。2013 锅炉效率boilerefficiency锅炉产生的、可供有效利用的热量与其燃烧的煤所含热量比值。在不同条件下,又可分为锅炉铭牌效率和运行效率。2014 锅炉铭牌效率ratingboilereffcience又称额定效率。锅炉在设计工况下的效率
12、。2015 锅炉运行效率(rh)ratingofboilereffcience 锅炉实际运行工况下的效率。2016 室外管网输送效率(r1)heattransferefficiencyofoutdoorheatingnetwork管网输出总热量(输入总热量减去各段热损失)与管网输入总热量的比值。2017 耗电输热比EHR值ratioofelectricityconsumptiontotransferiedheatquantit在采暖室内外计算温度条件下,全日理论水泵输送耗电量与全日系统供热量的比值。两者取相同单位,无因次。 4建筑热工设计41一般规定411建筑物朝向宜采用南北向或接近南北向,主
13、要房间宜避开冬季主导风向。412建筑物体形系数宜控制在o30及o30以下;若体形系数大于030,则屋顶和外墙应加强保温,其传热系数应符合表421的规定。413采暖居住建筑的楼梯间和外廊应设置门窗;在采暖期室外平均温度为-01-6o的地区,楼梯间不采暖时,楼梯间隔墙和户门应采取保温措施;在一6o以下地区,楼梯间应采暖,入口处应设置门斗等避风设施。42围护结构设计421不同地区采暖居住建筑各部分围护结构的传热系数不应超过表421规定的限值。422当实际采用的窗户传热系数比表421规定的限值低05及05以上时,在满足本标准规定的耗热量指标条件下,可按本标准301303条规定的方法,重新计算确定外墙和
14、屋顶所需的传热系数。5采暖设计51一般规定511居住建筑的采暖供热应以热电厂和区域锅炉房为主要热源。在工厂区附近,应充分利用工业余热和废热。512城市新建的住宅区,在当地没有热电联产和工业余热,废热可资利用的情况下,应建以集中锅炉房为热源的供热系统。集中锅炉房的单台容量不宜小于70MW,供热面积不宜小于10万m。对于规模较小的住宅区,锅炉房的单台容量可适当降低,但不宜小于42MW。在新建锅炉房时应考虑与城市热网连接的可能性。锅炉房宜建在靠近热负荷密度大的地区。513新建居住建筑的采暖供热系统,应按热水连续采暖进行设计。住宅区内的商业、文化及其他公共建筑以及工厂生活区的采暖方式,可根据其使用性质
15、、供热要求由技术经济比较确定。 52采暖供热系统521在设计采暖供热系统时,应详细进行热负荷的调查和计算,确定系统的合理规模和供热半径。当系统的规模较大时,宜采用间接连接的一、二次水系统,从而提高热源的运行效率,减少输配电耗。一次水设计供水温度应取115130,回水温度应取7080C。522在进行室内采暖系统设计时,设计人员应考虑按户热表计量和分室控制温度的可能性。房间的散热器面积应按设计热负荷合理选取。室内采暖系统宜南北朝向房间分开环路布置。采暖房间有不保温采暖于管时,干管散入房间的热量应予考虑。523设计中应对采暖供热系统进行水力平衡计算,确保各环路水量符合设计要求。在室外及建筑物口处采暖
16、供水管(或回水管)路上应安装平衡阀或其他水力平衡元件,并进行水力平衡调试。对同一热源有不同类型用户的系统应考虑分不同时间供热的可能性。5。24在设计热力站时,间接连接的热力站应选用结构紧凑,传热系数高,使用寿命长的换热器。换热器的传热系数宜大于或等于3000W(mK)。直接连接和间接连接的热力站均应设置必要的自动或手动调节装置。525锅炉的选型应与当地长期供应的煤种相匹配。锅炉的额定效率不应低于表525中规定的数值。锅炉最低额定效率()表525526锅炉房总装机容量应按下式确定式中V1室外管网输送效率,一般取0,90。527新建锅炉房选用锅炉台数,宜采用23台,在低于设计运行负荷条件下,单台锅
17、炉运行负荷不应低于额定负荷的50。528锅炉用鼓风机、引风机与除尘器,宜单炉配置,其容量应与锅炉容量相匹配。529一、二次循环水泵应选用高效节能低噪声水泵。水泵台数宜采用2台,一用一备。系统容量较大时,可合理增加台数,但必须避免“大流量、小温差”的运行方式。一次水泵选取时应考虑分阶段改变流量质调节的可能性。系统的水质应符合现行国家标准热水锅炉水质标准(GBl576)的要求。锅炉容量较大时,宜设置除氧装置。5210设计中应提出对锅炉房、热力站和建筑物入口进行参数监测与计量的要求。锅炉房管,热力站和每个独立建筑物入口应设置供回水温度计、压力表和热表(或热水流量计)。补水系统应设置水表。锅炉房动力用
18、电、水泵用电和照明用电应分别计量。单台锅炉容量超过70MW的大型锅炉房,应设置计算机监控系统。5211热水采暖供热系统的一、二次水的动力消耗应予以控制。 1总则101本标准的宗旨(修改原标准第10I条)我国严寒和寒冷地区,主要包括东北、华北和西北地区(简称三北地区),累年日平均温度低于或等于5的天数,一般都在90天以上,最长的满洲里达211天。这一地区习惯上称为采暖地区,其面积约占我国国土面积的70。到1990年底为止,这一地区城镇共有房屋建筑面积307亿m,其中住宅建筑165亿m占538,再加上集体宿舍、招待所、旅馆、托幼等建筑约15亿m,共计有采暖居住建筑18亿m,占586。在这些采暖居住
19、建筑中,从总体来看,平房及低层建筑仍占大多数;愈是城镇和中小城市,平房及低层建筑愈多,愈是大城市,多层建筑相对多些近年来新建中高层和高层建筑也多些。平房及低层建筑,在围护结构保温水平大体相同条件下,其耗热量指标要比多层建筑高1030,有的甚至更高。我国长期以来,因片面强调降低建筑造价,加之没有建筑热工和建筑节能方面的标准规范可供依据,导致建筑围护结构过于单薄,门窗缝隙过大,采暖能耗过高。就供暖方式来看,我国三北地区城镇,仍以火炉采暖为主,在采暖住宅建筑中约占34,而火炉采暖的热效率平均只有1525;在大中城市,分散锅炉房供热所占最大。据北京、哈尔滨等29个大中城市共37亿m建筑面积统计,锅炉房
20、供热平均占84;在大中城市调查,供热面积小于5万m2的锅炉房占902,锅炉容量小于4th的占915。这些锅炉平均有72沿用间歇供热方式,普遍在低负荷、低效率状态下运行,实际的供热面积平均只达到锅炉出力能够提供的供热面积的40左右。近年来,随着我国国民经济的迅速发展,国家对环境保护、节约能源、改善居住条件等问题的高度重视,法制逐步健全,相应制定了一批技术规和标准规范,如:1986年颁布实施的部标民用建筑热工设计规程JGJ2486(以下简称原程),部标民用建筑节能设计标准(采暖居住建筑部分)JGJ2686(以下简称原标准,1987年颁布实施的国标采暖通风与空气调节设计规范(GBJl987),以及1
21、993年颁布实施的国标民用建筑热工设计规范(GB5017693)等等。这些标准规范的颁布实施,对于改善环境、节约能源、提高资的经济和社会效益,起到了重要作用。但是,原规程仅对围护结构保温隔热的最低要求作出规定;原标准是我国建筑节能起步阶段的标准,节能率为30,围护结构保温水平提高的幅度并不大,而且由于种种原因,在我国三北地区并未全面实施,迄今只有北京、天津、哈尔滨、西安、兰州、沈阳等几个先行城市实施约3000万m。近年来,我国城市集中供热,区域联合供热和小区锅炉房供热正在逐步扩大,火炉采暖的比例正在逐步缩小,但就总体来看,热效率低、供热成本高的供热方式,目前仍占主导地位,因此在目前,我国采暖居
22、住建筑围护结构保温水平低、热环境差、采暖能耗大的状况仍然普遍存在这种状况亟待改变。表1为国内外建筑围护结构保温水平的比较。由表1可见,我国采暖建筑围护结构保温水平与发达国家相比,仍有较大差距,但若按本标准执行,则差距将明显缩小,不仅采暖能耗有较大幅度降低,而且热环境也有明显改善。修订本标准的基本目标是,通过在建筑设计和采暖设计中采用有效的技术措施,将采暖能耗从当地1980到1981年住宅通用设计的基础上节能50(其中建筑物约承担30,采暖系统的承担20),但用于加强建筑保温和提高门窗气密性的投资,不超过土建工程造价的10,投资回收期不超过10年;在采暖系统中采取节能措施而节约吨标准煤的投资不超
23、过开发吨标准煤的投资。对北京、沈阳、哈尔滨三地区节能50的多层砖混结构住宅的测算结果表明:当建筑物体形系数小于等于o30时,无论是采用内保温还是外保温墙体,都能实现上述目标;当体形系数大于030而达到035时,采用外保温墙体能够实现上述目标,而采用内保温墙体,节能投资占工程造价的百分比将接近10。因此,在实施本标准时,如能根据地区气候条件和建筑物体形系数,选择适当的墙体构造,则上述目标是能够实现的。如果这一目标在我国三北地区全面实施,则从”962000年期间,累计节能量可达1000万标准煤。102本标准的适用范围(修改原标准第103条)。明确规定本标准适用于集中采暖的新建和扩建居住建筑建筑热工
24、与采暖节能设计。居住建筑主要包括住宅建筑(约占92)和集体宿舍、招待所、旅馆、托幼建筑等。集中采暖系指由分散锅炉房、小区锅炉房和城市热网等热源,通过管道向建筑物供热的采暖方式。改建的居住建筑如有节能要求,应按国家现行有关标准规范的规定执行。至于使用功能与居住建筑相近的其他民用建筑,工业企业辅助建筑,究竟包括哪些建筑,如何参照使用也不够明确,故都不列入本标准适用范围。暂无条件设置集中采暖的居住建筑,其围护结构按本标准执行,一则有利于节能和改善室内热环境,二则为将来条件许可时设置集中采暖创造有利条件。103本标准同其他标准规范的衔接(合并原标准第102条和第104)。居住建筑设计涉及许多方面,节能
25、设计仅仅是其中一个方面,因此,按本标准进行节能设计时尚应符合国家现行有关标准、规范的规定。 2术语、符号2012017对本标准中术语、符号的规定(合并和修改原标准主要符号和附录六)。将原标准中的主要符号和附录六名词解释合并和修改后形成本标准第2012017条。这些术语、符号中的绝大部分是本标准常用的术语、符号,少量与其他专业共用的则从现行标准、规范中引用。 3建筑物耗热量指标和采暖耗煤量指标301304对建筑物耗热量指标和采暖耗煤量指标计算方法的规定(修改原标准第302、303条)。为了实现第二阶段节能目标,本标准除了对不同地区采暖住宅建筑的耗热量指标作出规定外,还对这两个指标的计算方法作出规
26、定,以便使计算结果具有可比性和一定的准确性,以及必要时对设计对象的能耗水平作出评价,对围护结构的传热系数进行调整。305306不同地区采暖住宅建筑耗热量指标和采暖耗煤量指标的规定(修改原标准第201、301条,取消第43,1和432条)。建筑物耗热量指标和采暖耗煤量指标是评价建筑物能耗水的两个重要指标。这两个指标的按单位建筑面积,也可按单位建筑体积来规定。考虑到居住建筑,特别是住宅建筑的层高差别不大,故本标准这两个指标仍按单位建筑面积来规定。考虑到原标准中建筑物耗热量指标的计算式经简化后,耗热量指标与采暖期室外平均温度有关,而与采暖期天数无关,而且也不必采用采暖期度日数进行计算,为了简化起见,
27、本标准将建筑物耗热量指标与采暖期室外平均温度直接挂钩,由于建筑物耗热量指标可以通过控制建筑物传热耗热量和空气渗透耗热量,亦即通过规定建筑物各部分围护结构传热系数限值和门窗气密性来达到,而不必通过规定建筑物围护结构平均传热系数限值来达到,为了简化起见,本标准取消了围护结构平均传热系数限值的规定。在采暖居住建筑中,住宅建筑约占92,集体宿舍,招待所、旅馆、托幼建筑等共计占8左右,后面这些居住建筑,人居密度较大,其换气次数和换气耗热量一般都高于住宅,但目前对此还缺乏调研和测试数据,难以作出定量分析,故本标准只对采暖住宅建筑的耗热量指标作出规定,而对集体宿舍等居住建筑的耗热量指标不作规定,但它们的围护
28、结构保温应达到当地采暖住宅建筑相同的水平。图1为不同地区、不同阶段采暖住宅建筑耗热量指标。图中最上一条线是根据各地1980年1981年住宅通用设计,4个单元6层楼,体形系数为o30左右的建筑物的耗热量指标计算值,经过线性处理后获得的,这是耗热量指标的基准水干;中间一条线为原标准要求水平,它是根据耗热量指标在基准水平的基础上降低20确定的;最下面一条线为本标准要求水平,它是根据耗热量指标在基准水平的基础上降低35确定的。本标准附录A附表A中耗热量指标即取自这一条线。研究结果表明,在围护结构保温水平(主要指围护结构传热系数和窗墙面积比等)不变条件下,建筑物耗热量指标随体形系数的增长而增长,也就是说
29、,不同体形系数的建筑,其耗热量指标是不同的,但是,原标准的耗热量指标是以体形系数为030左右的多层住宅建筑为基准而制订的,某一地区,只有一个牦热量指标,对于新设计的节能住宅,不论其体形系数大小,均应达到这一指标。这一规定,对于占绝大多数体形系数小于或等于030的多层和中高层住宅来说是完全可行的;对于占少数的体形系数在031035的多层住宅来说是基本可行的,因为外墙和屋顶要求的保温厚度不大;对于占极少数的体形系数大于035的低层和点式住宅来说,由于外墙和屋顶要求的保温厚度过大,在实施中就发生了困难。考虑到这种情况,以及近年来有些地区新建住宅建筑体形系数有增大的趋势(如北京地区近年来新建多层住宅建
30、筑体形系数已增至035左右),但有些地区(如沈阳、哈尔滨等地区)新建多层住宅建筑平、立面仍比较规正,绝大多数体形系数仍保持030左右,因此、在本标准的耗热量指标仍以体形系数为030左右的多层住宅建筑为基准来制订。为了从总体上实现节能50这一目标,不仅要求体形系数小于或等于030的多层和中高层住宅建筑的耗热量指标达到规定要求,而且要求体形系数大于030,小于或等于035的多层住宅建筑的耗热量指标也达到规定要求。鉴于节能和节地的需要,我国今后城市新建住宅,绝大多数将是多层多单元建筑,中高层和高层建筑也将日益增多,预计体形系数小于或等于035的住宅建筑将占绝大多数,保证这些住宅建筑的耗热量指标达到规
31、定要求,就能从总体上实现节能50这一目标。至于占极少数体形系数大于035的低层和点式住宅,允许其耗热量指标稍有增加,但其围护结构的保温水平应符合本标准表421的规定。在我国,节约采暖能耗主要是指节约采暖用煤。为了将采暖能耗控制在规定水平并便于各地执行,本标准附录A附表A对不同地区采暖住宅建筑采暖耗煤量指标作出了规定。节能住宅建筑采暖耗煤量指标的数值应按本标准式(304)计算。计算所得的耗煤量指标不应超过规定的数值。虽然本标准规定的建筑物耗热量指标、采暖耗煤量指标、以及各部分围护结构传热系数限值系指低限值,但在实际执行时,鼓励采取更好的节能措施,取得更大的节能效果。 4建筑热工设计 41一般规定
32、411对建筑物朝向的规定(修改原标准第411条)。建筑物朝向对太阳辐射得热量和空气渗透耗热量都有影响。在其他条件相同情况下,东西向板式多层住宅建筑的传热耗热量要比南北向的高5左右。建筑物的主立面朝向冬季主导风向,会使空气渗透耗热量增加。从有利于节能出发,作出了本条规定。但是,建筑物的朝向是由多种因素决定的,并不仅仅取决于采暖能耗。因此,在规定的用词上用“宜”。412对建筑物体形系数的规定(修改原标准第412条)在其他条件相同情况下,建筑物耗热量指标随体形系数的增长而增长。从有利于节能出发,体形系数应尽可能地小。对于绝大多数的多层板式住宅建筑,当层数达到6层,单元数达到4个以上,体形系数控制在0
33、30以下是不难做到的,中高层和高层住宅建筑更容易做到。但是,由于近年来要求住宅建筑多样化和房间尽量多争取对外窗口等原因,建筑物的体形变得复杂,平、立面出现过多的凹凸面。这样的多层建筑,其体形系数容易超过030。从有利于节能并从实际情况出发,作出了本条规定。在用词上采“宜”,表示在条件许可时首先应这样做,但并非硬性规定都要达到。对于体形系数超过030的住宅建筑,采取加强屋顶和外墙保温的做法,以便将建筑物耗热量指标控制在规定水平,总体上实现节能50的目标。41,3对采暖居住建筑楼梯间,外廊和出入口的规定(修改原标准第413条)。目前,在沈阳以南地区,住宅建筑的楼梯间一般都不采暖,入口处也不设门斗。
34、在北京以南地区,住宅建筑的楼梯间不但不采暖,有些没有单元门,有些甚至是开敞式的,有些居住建筑的外廊也不设门窗,对节能很不利。计算表明,一栋多层住宅,楼梯间采暖比不采暖,耗热量要减少5左右;楼梯间开敞比设置门窗,耗热量要增加10左右,因此,从有利于节能并从实际情况出发,作出了本条规定。 42围护结构设计421对不同地区采暖居住建筑各部分围护结构传热系数限值的规定(合并和修改原标准第421、422、423条,取消第431、432条)。本条规定的基本出发点是保证占绝大多数的采暖住宅建筑,其耗热量指标小于或等于本标准规定的数值(即图1本标准要求水平);允许占极少数的采暖住宅建筑,其耗热量指标大于本标准
35、规定的数值。这样,就能从总体上保证实现节能50这一目标。目前,我国城市新建的多层和中高层住宅建筑,其体形系数一般小于或等于030,但近年来有些地区住宅建筑的体形系数有增大的趋势,多层住宅建筑的体形系数突破030,达到035左右,在制定各部分围护结构传热系数限值时,考虑了这种情况,表421各部分围护结构传热系数限值,是分别针对体形系数等于030和035的住宅建筑,其耗热量指标均满足本标准规定要求,并按本标准规定的计算方法确定的。表中,屋顶和外墙分别列出两列数据,一列数据适用于体形系数小于或等于030的建筑物,另一列数据适用与体形系数大于030的建筑物。实际上,按表421执行,当体形系数小于或等于
36、030时,耗热量指标将小于或等于本标准规定的数值;当体形系数大于030,小于或等035时,耗热量指标也将小于或等于本标准规定的数值;当体形系数大于035时,耗热量指标将大于本标准规定的数值。由于在体形系数小于或等于035的建筑物中,有相当大一部分的耗热量指标小于本标准规定的数值,因此,虽然有一小部分体形系数大于035的建筑物,其耗热量指标大于本标准规定的数值,但就总体而言,耗热量指标是不会超过本标准规定数值的。由于本标准要求集体宿舍等采暖居住建筑围护结构保温达到当地采暖住宅建筑相同的水平,因此,表421不仅适用于采暖住宅建筑,同时也适用其他采暖居住建筑。422关于在满足本标准耗热量指标条件下,
37、对窗户、外墙和屋顶传热系数作出适当调整的规定(新增条文)。本标准表421中规定了窗户传热系数限值,但实际采用的窗户传热系数可能比规定限值要低得多。例如,在采暖期室外平均温度乙一40”C地区,表中规定的窗户传热系数限值为40(单框双玻钢窗)和47(单层塑料窗),但实际采用的窗户传热系数可能为35(单框双玻钢塑复合窗)和26(单框双玻塑料窗),在这种情况下,允许对窗户、外墙和屋顶的传热系数作出调整。调整的方法是,在满足本标准规定的耗热量指标条件下,按本标准规定的方法,重新计算确定外墙和屋顶所需的传热系数。423对外墙传热系数应考虑周边热桥影响的规定(新增条文)。建筑物因抗震的需要,每间外墙周边往往
38、需要设置混凝土圈梁和抗震柱。这些部位与主体部位构造不同,形成热流密集的通道,故称为“热桥”。这些热桥部位必然增加传热热损失,如不加考虑,则耗热量的计算结果将会偏小,或是所设计的建筑物将达不到预期的节能效果。近年来,国外一些国家已开始考虑这一影响,做法主要有两种:一种是,考虑周边热桥的影响,用外墙的平均传热系数来代替主体部位的传热系数;另一种是,将周边热桥部位与主体部位分开考虑,周边热桥部位另行确定其传热系数。根据我国的实际情况和原有工作基础,决定采用前一种做法。具体做法是,外墙因受周边热桥影响,其平均传热系数按面积加权平均法求得(参见本标准附录C说明)。本标准表421中规定的外墙传热系数实际上
39、系指外墙平均传热系数。也就是说,按面积加权平均法求得的外墙传热系数值,应小于或等于表421中规定的外墙传热系数限值,采取这种做法,将使通过外墙的传热热损失的计算结果与实际接近一步。考虑到平屋顶等一般都是外保温结构,受混凝土圈梁等周边热桥的影响较小,故不予考虑。424关于窗墙面积比的规定(修改原标准第424条)。东、西向和南向的窗墙面积比保持不变。北向的窗墙面积比由原来的020改变为025。主要原因是,对于开间为33m,层高27m的墙面,窗墙面积比为020时,窗户面积约为12mX14m,这种大小的窗户,对于北向稍大面积的房间来说常嫌太小,在实践中容易突破;此外,由于本标准围护结构的保温水平已有较
40、大幅度的提高,寒冷地区一般也将采用双玻窗,因此,北向窗户稍稍开大一些也是合理的。425关于窗户气密性的规定(修改原标准第425条)。我国曾经大量采用,目前有些地方仍在采用的普通钢窗,其气密性较差,窗户每米缝长的空气渗透量,单层钢窗一般都在50m(mh)以上;双层钢窗一般都在35m(mh)以上。近年来,由于改善居住环境和保温节能的需要,在主管部门,门窗质量监督检测机构,有关科研、设计、厂家和施工单位的共同努力下,各种类型的保温节能门窗开始大量涌现,门窗的保温和气密性质量得到显著提高,因此,在节能建筑中采用气密性较好的门窗,已经具备了物质基础。本条对窗户气密性等级的要求,按建筑层数分两档来规定:在
41、16层建筑中,不应低于国标建筑外窗空气渗透性能分级及其检测方法(GB7107)规定的级水平,相当于窗户每米缝长的空气渗透量:QL25m(mh);在730层建筑中,不应低于上述标准规定的级水平,相当于窗户每米缝长的空气渗透量QL15m3(mh)。426关于房间应具备适当通风换气条件的规定(将原标准第425条的注另立一条)。在建筑物采用气密窗或窗户加设密封条的情况下,从卫生要求出发,房间设置可以调节的换气装置或其他可行的换气设施(如设在窗户上的换气小窗或换气孔,设在墙上的换气设施等)是必要的。为了引起重视,故另立一条。427关于热桥部位应采取保温措施的规定(修改原标准第426条)。本条规定主要是从
42、防止热桥部位内表面结露出发的,但热桥部位采取保温措施也有利于减少传热热损失。428关于在严寒地区,建筑物周边直接接触土壤的外墙和地面应采取保温措施的规定(修改原标准第42.7条)。在采暖期室外平均温度低于-50的严寒地区,建筑物外墙在室内地坪以下的垂直墙面,以及周边直接接触土壤的地面,如不采取保温措施,则外墙内侧墙面,以及室内墙角部位易出现结露,墙角附近地面有冻脚现象,并使地面传热热损失增加。鉴于卫生和节能的需要,作出了本条规定。执行本条规定,相当于在垂直墙面外侧加5070mm厚,以及从外墙内侧算起20m范围内,地面下部加铺70mm厚聚苯乙烯泡沫塑料等具有一定抗压强度,吸湿性较小的保温层。 5
43、采暖设计 51一般规定51重关于供热热源的原则性规定(修改原标准第511条)。根据国务院国发1986)22号文件精神,大力发展集中供热是我国城市供热的基本方针。本标准明确规定,我国居住建筑的采暖供热应以热电厂和区域锅炉房为主要热源,这是符合国家政策方针的。关于利用工业余热和废热,我国工矿企业余热资源潜力很大。据了解,仅钢铁工业可利用的余热资源折合标准煤每年约500万t,目前的回收率仅为25左右。化工、建材等部门在生产过程中也产生大量余热。这些余热都有可能转化为采暖热源,从而节约一次能源。512对城市新建住宅区的集中供热方式、规模和发展余地等的规定(修改原标准第512条)我国能源政策实行开发与节
44、约并重的方针,近期应将节能放在主要地位。不论是近期还是中期,节能降耗的一个重要方面是加速发展城市集中供热。1980年“三北”地区只有10个城市有集中供热设施,1984年增加到22个城市,1989年发展到89个城市,约占“三北”地区13个省市165个城市的一半,供热面积达到189亿m,集中供热普及率达到1208。从“三北”地区大城市看,分散锅炉房供热所占比重最大。据北京、哈尔滨等29个大中城市共37亿m建筑面积统计,锅炉房供热平均占84,因此,当前除了有计划逐步发展热电联产外,配合城市住宅区的建设,应建以集中锅炉房为热源的供热系统。从集中供热的规模要求出发,本标准规定了集中锅炉房的最小单台容量和最小供热面积。新建锅炉房应按照城市供热规划,考虑与城市热网相连接的可能性,以减少重复投资。锅炉房建在靠近热负荷密度大的地区,可减少管网投资和输配热损失,但要考虑环保要求。513关于采暖热媒与供热方式的规定(修改原标准第513条)。本条规定新建住宅建筑的采暖供热系统应按热水连续采暖进行设计。在国家节能指令第四号文件中已明确规定“新建采暖系统采用热水采暖”,并在实践中取得了显著的经济效益,热水采暖同蒸汽采暖相比,不仅采暖质量有明显提高,而且对锅炉设备、节省
