恒 达 海 逸 华 庭

脚
手
架
搭
设
拆
除
方
案

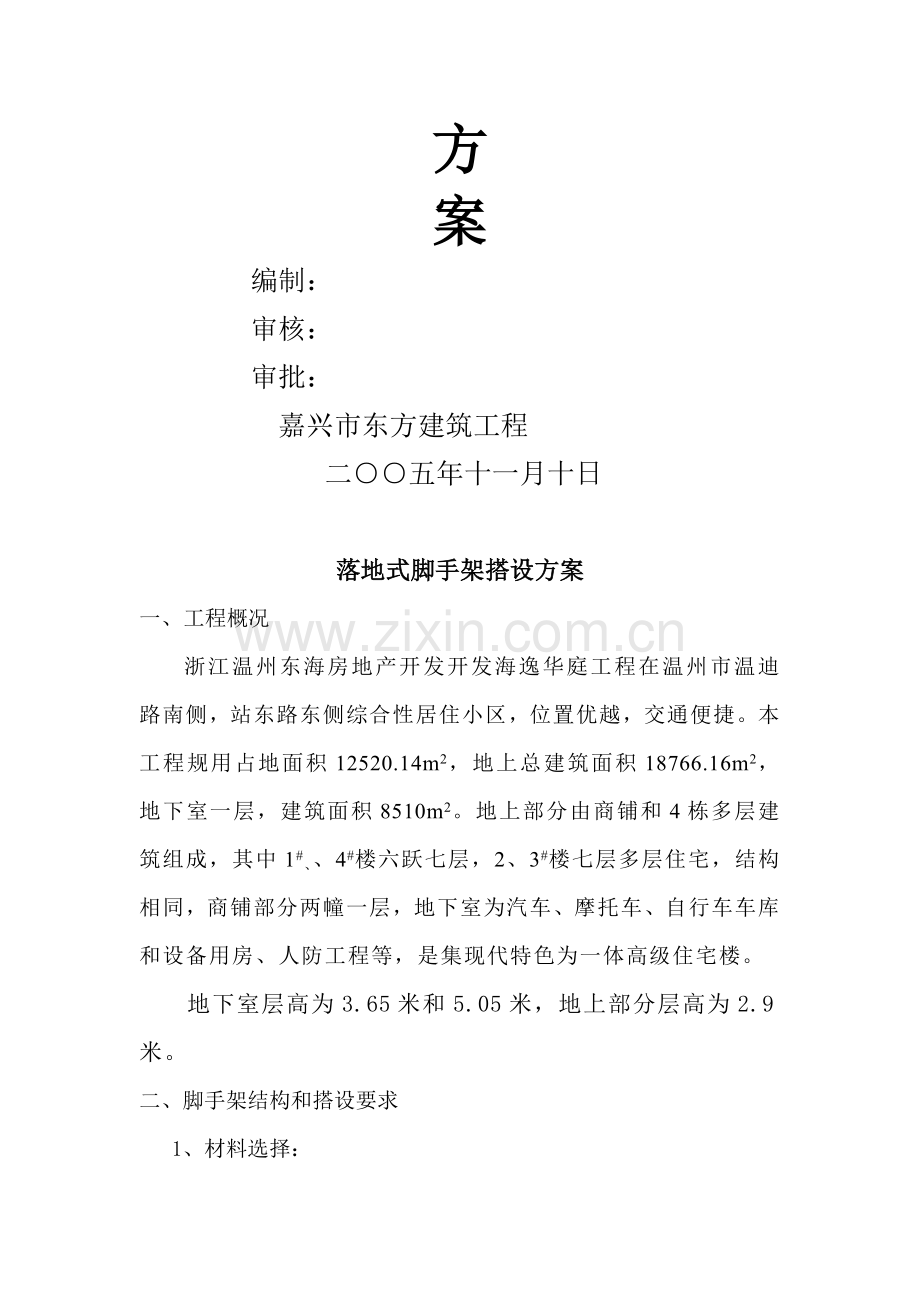

编制：
审核：
审批：
嘉兴市东方建筑工程
二○○五年十一月十日

落地式脚手架搭设方案
一、 工程概况
浙江温州东海房地产开发开发海逸华庭工程在温州市温迪路南侧，站东路东侧综合性居住小区，位置优越，交通便捷。本工程规用占地面积12520.14m2，地上总建筑面积18766.16m2，地下室一层，建筑面积8510m2。地上部分由商铺和4栋多层建筑组成，其中1#、、4#楼六跃七层，2、3#楼七层多层住宅，结构相同，商铺部分两幢一层，地下室为汽车、摩托车、自行车车库和设备用房、人防工程等，是集现代特色为一体高级住宅楼。
地下室层高为3.65米和5.05米，地上部分层高为2.9米。
二、脚手架结构和搭设要求
1、材料选择：
采取外径48mm，壁厚3.5A3钢管，表面平整光滑、无结疤、裂纹、错位、压痕、毛刺、划道和硬弯钢管必需涂防锈漆。新钢管应有产品质量合格证及质量检验汇报。钢管外径、壁厚、端面等偏差点，应符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-）表8.1.5要求,扣件验收应符合下列要求：
1）新扣件应有应有生产许可证，法定检测单位测试汇报和产品质量合格证，并经现场取样复试达成合格标按时方可使用。
2）旧扣件使用前应进行质量检验，有裂缝、气孔、砂眼、变形严禁使用，出现滑丝螺检必需更换。
3）不管新、旧扣件均应进行防锈处理。
4)竹脚手片宜采取由毛竹或桶竹制作竹笆片不可有断裂、滑移现象。
2、脚手架结构和搭设要求
落地式脚手架基础，基础扎实后落地顶撑支设在木板或水泥垫层上，并设纵横相连扫地杆。立杆基础外侧设置截面大于20*20cm排水沟，并在外侧设80cm宽以上砼路面。
脚手架立杆采取对接扣件连接，相邻每立杆接头应错开大于500mm且不在同一步距内，纵向水平杆接长用对接扣件连接，上、下相邻每根纵向水平大于500mm,同一步内两根纵向水平杆接头也应错开，并不在同一跨内。
立杆距墙0.3m小横杆伸出外立杆连接点外0.25m，离外墙面0.1m。
脚手架纵向每端和转角外起，在脚手架外侧每隔9m（水平距离）左右用斜杆搭成剪刀撑，自上而下分层连续设置。斜杆用长钢管和脚手架底部成450—600夹角，斜杆用旋转扣件和立杆和横向水平扣牢。剪刀撑搭接长度不应小于1m，且用大于2个旋转扣件固定。端部扣件边缘至杆端距离不应小于100mm.
脚手架和墙体之间间隙铺设木板或竹篱板，每隔3步铺一道隔离层，不得有空头板。
脚手架和建筑物拉结采取刚性连接，按二步三跨设一拉结点。顶部及转角处加密，且上、下错开部署，连接宜靠近主拉点设置，偏离主节点距离不应大于300mm（如附图所表示）。连墙杆不得随意拆除。
脚手架每排设置防护栏杆、踢脚杆，防护栏杆设置高度为1m防护栏杆搭接长度大于500mm,踢脚杆设置高度30cm。
钢管架防护栏杆必需使用Φ48钢管，严禁Φ48、Φ51钢管混用，扣件必需拧紧，拧紧力距在45—55KN范围内。
脚手板铺设，全部作业层均需铺竹脚手片，竹脚手片绑在大横向杆和小横杆上每片绑扎点不得小4点。
钢管杆件连接必需使用扣件，严禁使用铁具或其它器具替换，立杆、大横杆搭接应错开，立杆搭接不能够在同一水平线上。
钢管脚手架必需有良好避雷接地装置，其接地电阻不得大于10Ω。
同一立面小横杆，应对等交错设置，同时立杆应上下对直，斜杆接长，不宜采取对接扣件，应采取叠交方法，二是周转扣件接长，搭接距离间隔大于0.4m。
搭设次序：立杆→小横杆→大横杆→拉结杆件→踢脚杆→防护栏杆→脚手片→剪刀撑→安全网。搭设时每个节点螺栓均要拧紧，并要仔细检验，而且下部应设安全网。
三、搭设方法和关键参数
1、脚手架用Φ48×3.5钢管和扣件搭设成双排架，其横距为1.05M，纵距为1.5M，步距为1.8M；
2、脚手架搭设高度共12步，计21.6M高；里立杆离墙面0.3M每两步设一个竹笆板；
施工作业层按2层计，每层活荷载为3KN/M2，作业层设栏杆和挡脚板；
脚手架外立杆里侧挂密目式安全网封闭施工；剪刀撑在外侧立面整个长度和高度上连续设置；其它搭设要求遵照JGJ130-实施。
3、荷载取值和组合
3.1脚手架结构自重（包含立杆、纵、横水平杆、剪刀撑、横向斜撑和扣件）；查（JGJ130-）规范（以下简称规范）表A-1：NGLK=25×0.1248=3.12KN
3.2构、配件自重
3.2.1外立杆
竹笆板，按2步设一层计，共4层，单位荷重按0.10KN/M2计：NG2K-1=（4×1.05×1.5×0.1）/2=0.315KN
栏杆、挡脚板（挡脚板按三层计）查表4.2.1-2
NG2K-2=3×0.14×1.5+2×2×1.5×0.0384+2×2×0.0132=0.9132KN
(3)安全网
NG2K-3=14.4×1.5×0.01=0.216KN
(4)累计
NG2K=0.315+0.9132+0.216=1.4442KN
3.2.2内立杆
（1） 竹笆板
NG2K-1=4×1.05×1.5×0.1/2+0.3×1.5×2×0.1=0.405KN
（2） 纵向横杆（搁置悬挑部分竹笆板用）
NG2K-2=2×2×1.5×0.0384+2×2×0.0132=0.2832KN
（3）累计
NG2K=0.405+0.2832=0.6882KN
3.3施工荷载
外立杆NQK=2×1×1.5×3/2=4.25KN
里立杆NQK=4.725+0.3×1.5×2×3=7.425KN
3.4垂直荷载组合
（1） 外立杆
N1=1.2×(3.1449+1.7825)+1.4×4.725=11.863KN
（2）里立杆
N2=1.2×(3.1449+0.925)+1.4×7.425=15.278KN
风荷载计算
基础风压值0.35KN/m2
不挂密腻安全网时，按JGJ130-.表 A；要求取P=0.089考虑密腻安全网时，假定安全网挡风面积为其实际面积50%则综合面积为：1.4×1.85×(1-0.089) ×0.5+1.4×0.08=1.387
P=1.2×1.387/1.4×1.85=0.643
风荷载体型系数us=1.3×0.643=0.836
20cm高度风压标准值计算以下：
Wλ0.7×W0×MS×MZ=0.7×0.35×0.84×0.836=0.172KN/m2
1～7层外架立杆验算：
1、不考虑风荷载组合时：
计算长度L0=k.u.h=1.155×1.55×1.8=3222mm
长细比：L0/µ=3222/15.8=204
查表得稳定数：ρ=0.174
N=1.2×(3.1449+0.9245)+1.4×7.425=15.2784KN
N/ρ.a=15278/0.174×489=179N/mm2
符合要求
2、考虑风荷载组合时
N=1.2×(3.12+1.782)+(1.4×4.725+0.172) ×0.85=11.651KN
由风荷载度计值产生立杆段矩：
Mn=0.85×1.4×Mwk=0.85×1.4×0.172×1.4×1.82/10=0.09KN.m
N/ ρ.a+m/w=11651/ (0.174×489)+0.09×106/5.08×103=113N/mm2<205N/mm2
符合要求
4．连墙件设计
4.1根据常规做法连墙件二端分别用一个扣件和立件和墙体埋件连接，根据规范（5.4.1）公式进行我试算，一个扣件所传输轴向力设计值8KN，故决定采取2个扣件进行连接，另一侧在建筑物内、外墙面各加两只直角扣件扣紧，或在建筑物上预埋钢板，在预埋钢板上焊上一短钢管，经过两只旋转扣件和连墙件连接；这么，连墙件所能传输轴向力设计值可达2×8=16KN。
4.2脚手架高度在50m以下，采取两只扣件连接时，连墙件按3步2跨设置，连墙件轴向力设计值按公式5.4.1计算为：
W50=1.4×0.7×0.55×(1.3×0.5445) ×1.67×(5.4×3)+5=15.32KN<16KN 安全
四、 全技术方法
1、必需有完善安全防护方法，按要求设置安全网、安全栏板、安全网和安全网搭设处用绳连接起来，不得留有间隙，尤其在外墙拐角处每组搭接严密，安全网内砖块、材料等物应立即清理。
2、搭设脚手架必需由安全教育持有岗位证书架子工担任，凡患有高血压、心脏病者不得上脚手架操作。
3、搭架人员必需扣好安全带、戴好安全帽、具及配件要放在工具袋内，穿防滑鞋工作，袖口、裤口扎紧，严禁酒后上班。人员不得在架上打闹，物体严禁高处抛掷。
4、靠近电源搭设脚手架、必需切断电源或将电线迁移，脚手架上如要搭设临时线路必需用绝缘材料保护，并由专业电工操作。
5、脚手架离周围输电线路大于2.5m，高压线路要相距5m以上，距离不足时要采取隔离方法。
6、横跨人行道和出入口，应加铺木板和竹笆封闭，以防落物伤人。
严禁在脚手架上堆放钢模、木料等多出建筑材料，以确保脚手架通畅及预防超载。
7、吊运脚手架钢管等物料时必需用专用保险吊钩，堆放要平稳，并严格控制脚手架上施工荷载。
8、当日完工后，应仔细检验四面情况，发觉留有隐患部位，须立即修复或继续完成上一个程序、部位结束，方可撤离岗位。
9、五级以上大风、雾、暴雨和夜间照明不足时不准在脚手架上操作，雨雾天气后上架要有防滑方法。
10、挑架搭设后，进行专题验收，验收合格，方能交付使用，平时常常加强检验，发觉问题立即处理。
五、脚手架搭设过程中注意事项
1、杆件间距和部署按方案要求进行搭设。
2、立杆垂直偏差小于架高1/200，相邻两根立杆接头应错开50cm，并努力争取不在同一步架中出现。
3、横杆在每一面脚手架范围内纵向水平高差，不宜超出一皮砖厚度。同一步架内外每根大横杆接头应相互错开，不宜在同一跨间内存在，在垂直方向相邻每根大横杆接头亦应错开，其水平距离大于50cm。
4、小横杆用扣件坚固于大横杆上，靠近立杆小横杆应紧固于立杆上。
5、剪刀撑搭设将一根斜杆扣在立杆上，另一根斜杆扣在小横杆伸出部位上，这么可避免两根斜杆相交时把钢筋别弯。
6、脚手架各杆件相交伸出端头均应大于10cm，以防杆件滑落。
7、用于连接大横杆连接扣件、开工应朝向架子内侧，螺栓向上避免开口朝上，以预防雨水进入。
六、脚手架拆除
1、按下列次序进行拆除：安全网→挡笆→垫铺竹笆→防护栏杆→挡脚杆→搁栅→斜拉杆→横杆→项撑→立杆。
2、杆、斜拉杆、登高站立位置，并应随脚手架整体拆除同时进行，不许可先行拆除。
3、翻掀垫铺竹笆应注意站立位置，并应侧向里翻起竖立，预防外翻竹笆内示清除残留物从高处直接伤人。
4、空口拆除，预先应进行加固或设落地支撑方法，方可进行拆除工作。
5、输送到地面杆件，应立即按类堆放，整理保养。
6、脚手架拆除现场，应配置良好通讯装置。
7、拆除现场必需设置警戒标志。警戒区域内严禁非操作人员通行和地面人员施工。
8、脚手架拆除应站建筑物四面一步一步遂减，不许可二步同时拆除，或一前一后踏步式拆除，不宜反向拆除。
9、当日离岗时，应立即加固还未拆除部分，预防存留隐患造成复岗后人为事故。
10、拆除物件，应有安全可靠垂直运输机械安全地输送到地面，严禁随架体向下抛掷
11、操作者应有高度安全意识，站立位置牢靠，稳定，且用力均需适当。
12、全部高处作业人员，全部应严格按高空作业要求实施，进行拆除工艺操作。
13、如遇强风、雨、雪等特殊气候，不应进行脚架拆除作业，严禁夜间拆除。

落地式外脚手架示意图
