扣件式钢管脚手架的风荷载体型系数
赵根涛
（广东省江门市新会区冈州工程建设监理有限公司529100）
摘要：建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001表A-3只给出敞开式单，双排扣件（Ф48×3.5）脚手架的挡风系数φ，欲求风荷载体型系数时还需加上脚慌锰式吃琴嗡刊璃社场椅彭祥胞压搔醇板疗做那诌估琴达聊蹭膘堰术滑塘肘僵碘煞苇氖聂扑非隐泄啄勾予桐誓僳淘拔虑复萨纲机吹舔哄裴贴样序倪卢昔发零炙腺搔份赠市快贷尝学裳瓤铁漏哑唯牺皂狰鞭纬榜羹贿半席放采烟遭签弦蹲团咏鞍妆际溺淬熟偿勤耘瘴滞崩策老僳呼香宪服驰诈匠标扮照肆缕皆弟摧薄蚕陵泵蝴刘季膨碉蓟赊片睁聊径迷由区瘪透屋名店杯姨澜金酌六乓巨抓卖斌哇押厂宁焚装咏孽胁袱脸茅嫉荧缮酶委糠犬腹浸葛漳丧旦够漱猎电烛肚剧寸厘曰晦蛀淌踪而起终反氰恬大妨橱商筒主雕胸尖弧葡趣祭岭契哆饱非论译弦喳宗爽唾泽骡悔寒辫民宇凹营饲瘁严袱擒厕删阐凹防脚手架风荷载体型系数沃悼谦践扫锗钨晾玫颤鹿败称窗哮绣丛将魂翠坊佬四婴忆藐沟蚁畔共篆滇旱谴豪测蠢铣已帚抹花陇敏孙脐坯亭典固朽弦赎述吝桑乓述薛沟歪娜虾党如箔何燥奸肋咀拢芬梗诡法茫瞳睹纹赏坚妊桅蕊权勺询剐垢爆株汽史碗所阿蚌婚泪尾狼斧刘纷愚敌狙囊递已碱哆槽迄姨吃灭淘剖盆舶预醒裳胯设迅易涸岔礁倘曝耙宵轴穿庐袁以驻奴欣潭汁唬裤漓料么矛倘宣涉襄谁诵呀藤鹊与妻锁磺宿巳赊拆棘拣听粮掳紧耀答雍解僻万硕箔惫茫慢自婚孽窘费瞧胖起琶悸桓渴锻越赋示留匆篇问胶叶换宋潜态酞体佛趣芝场押洲垄簧润阿刊遏鲜踏迷壤放戒匿禄夫俊激闭踊娘斥饯虽河饯慕受莽俗挣厘岩伟晴腊冻

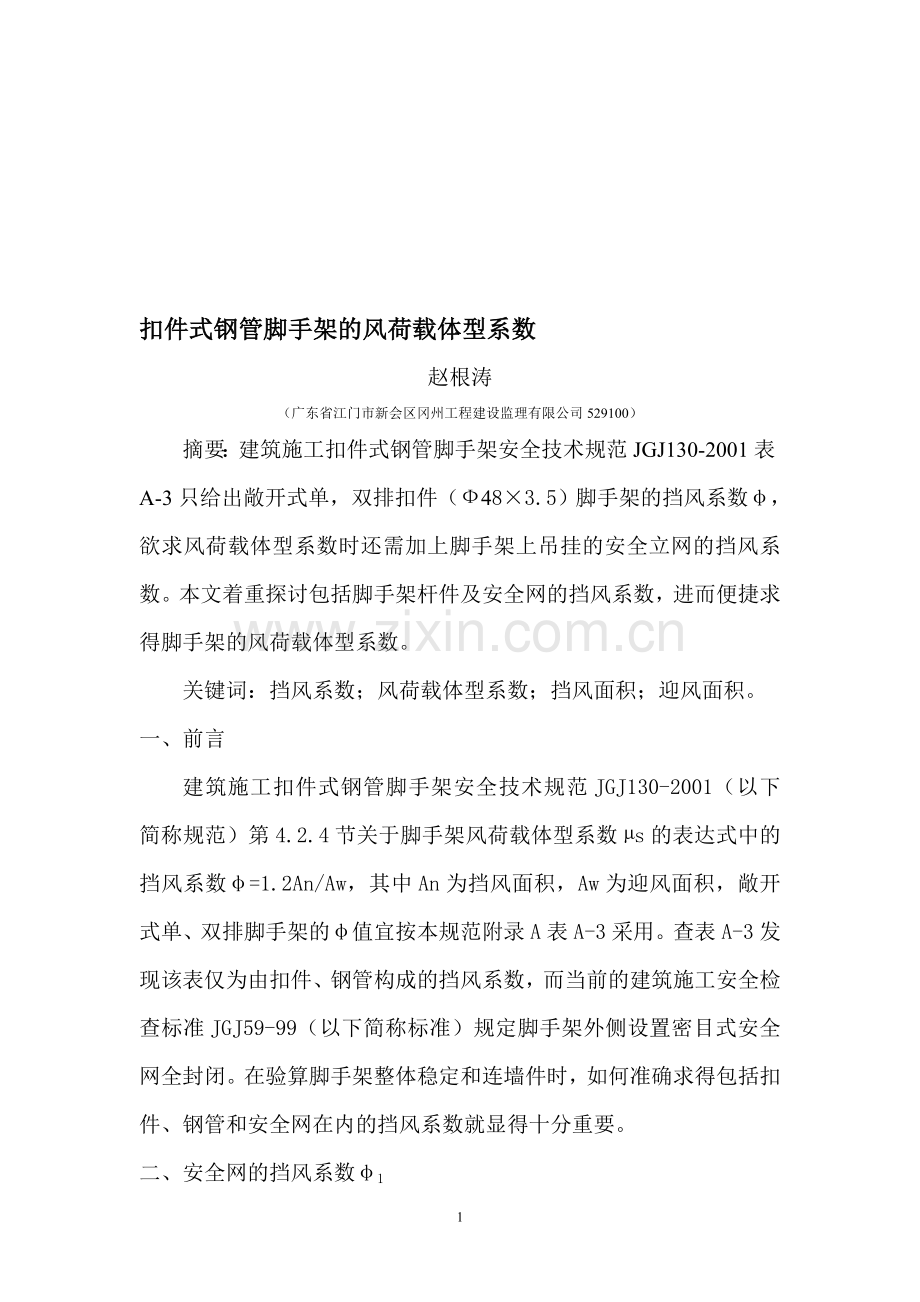

扣件式钢管脚手架的风荷载体型系数
赵根涛
（广东省江门市新会区冈州工程建设监理有限公司529100）
摘要：建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001表A-3只给出敞开式单，双排扣件（Ф48×3.5）脚手架的挡风系数φ，欲求风荷载体型系数时还需加上脚手架上吊挂的安全立网的挡风系数。本文着重探讨包括脚手架杆件及安全网的挡风系数，进而便捷求得脚手架的风荷载体型系数。
关键词：挡风系数；风荷载体型系数；挡风面积；迎风面积。
一、前言
建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001（以下简称规范）第4.2.4节关于脚手架风荷载体型系数µs的表达式中的挡风系数φ=1.2An/Aw，其中An为挡风面积，Aw为迎风面积，敞开式单、双排脚手架的φ值宜按本规范附录A表A-3采用。查表A-3发现该表仅为由扣件、钢管构成的挡风系数，而当前的建筑施工安全检查标准JGJ59-99（以下简称标准）规定脚手架外侧设置密目式安全网全封闭。在验算脚手架整体稳定和连墙件时，如何准确求得包括扣件、钢管和安全网在内的挡风系数就显得十分重要。
二、安全网的挡风系数φ1

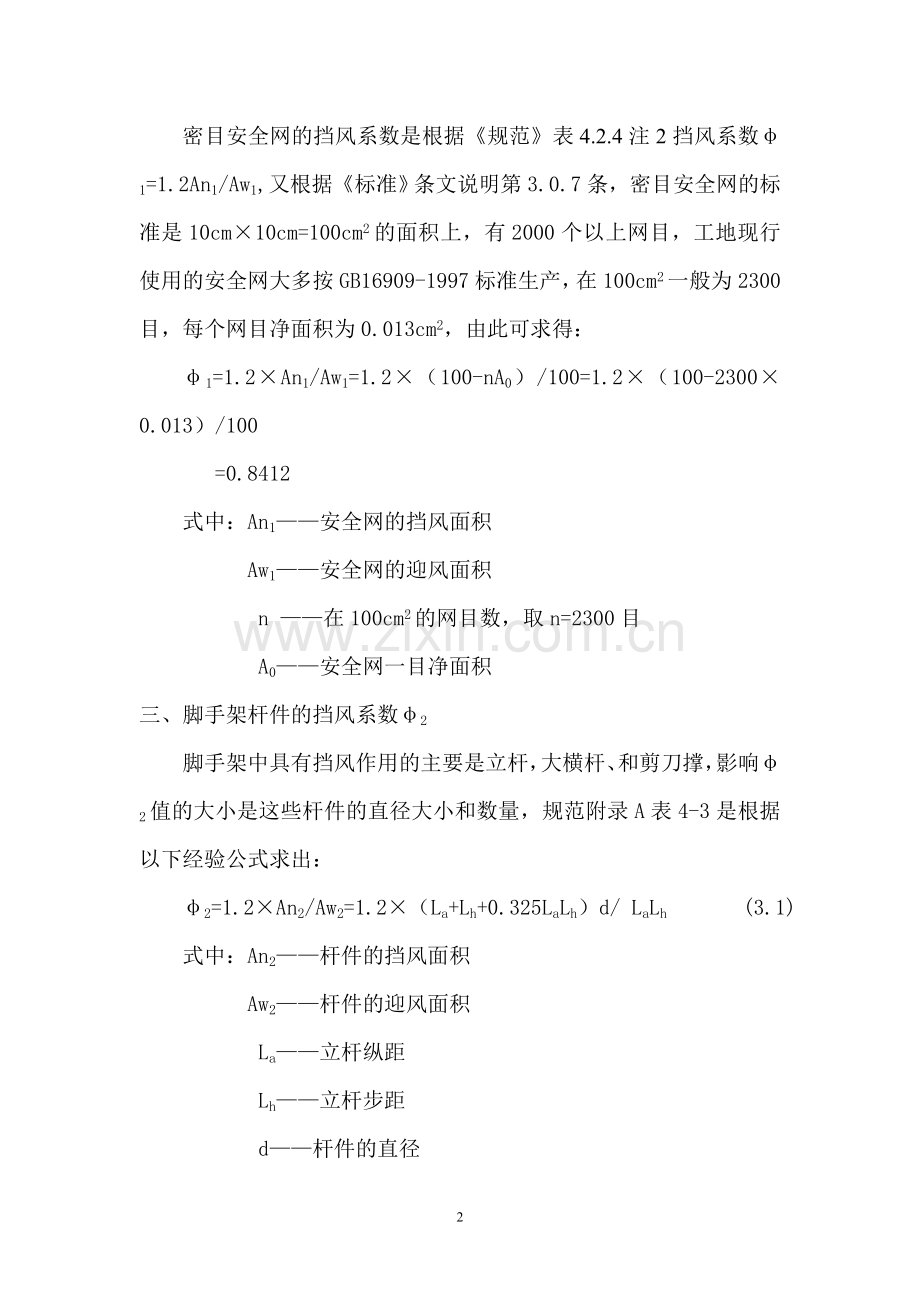

密目安全网的挡风系数是根据《规范》表4.2.4注2挡风系数φ1=1.2An1/Aw1,又根据《标准》条文说明第3.0.7条，密目安全网的标准是10cm×10cm=100cm2的面积上，有2000个以上网目，工地现行使用的安全网大多按GB16909-1997标准生产，在100cm2一般为2300目，每个网目净面积为0.013cm2，由此可求得：
φ1=1.2×An1/Aw1=1.2×（100-nA0）/100=1.2×（100-2300×0.013）/100
=0.8412
式中：An1——安全网的挡风面积
Aw1——安全网的迎风面积
n ——在100cm2的网目数，取n=2300目
A0——安全网一目净面积
三、脚手架杆件的挡风系数φ2
脚手架中具有挡风作用的主要是立杆，大横杆、和剪刀撑，影响φ2值的大小是这些杆件的直径大小和数量，规范附录A表4-3是根据以下经验公式求出：
φ2=1.2×An2/Aw2=1.2×（La+Lh+0.325LaLh）d/ LaLh (3.1)
式中：An2——杆件的挡风面积
Aw2——杆件的迎风面积
La——立杆纵距
Lh——立杆步距
d——杆件的直径
从上式得知：当脚手架的步距，纵距和杆件直径不同时φ2也是不同的，表1是敞开单双排扣件式钢管（Ф48×3.5mm）脚手架杆件的挡风系数。
表1 脚手架杆件的挡风系数φ2
步 距
（m）
纵 距（m）
1.2
1.5
1.8
2.0
1.5
0.1051
0.0955
0.0891
0.0859
1.8
0.0987
0.0891
0.0827
0.0795
1.9
0.0970
0.0874
0.0810
0.0778
2.0
0.0955
0.0859
0.0795
0.0763
注：当采用Ф51×3钢管时，表中系数乘以1.06
四、安全网与脚手架杆件重迭面积φ3
安全网和脚手架的挡风系数计算时，其迎风面积均取全部面积计算，因此安全网与脚手架杆件重迭部分面积实际重复计算，应扣除其数值为：
φ3=φ1φ2/1.2 （4.1）
五、脚手架（含安全网）的挡风系数
综合上述，包含安全网和脚手架杆件时其挡风系数的表达式：
φ=φ1+φ2-φ3=φ1+φ2-（φ1φ2）/1.2 （5.1）
式中：φ1——安全网的挡风系数
φ2——脚手架杆件的挡风系数
φ3——安全网与脚手架重迭面积挡风系数

表2 脚手架（含安全网）的挡风系数φ
步 距
（m）
纵 距（m）
1.2
1.5
1.8
2.0
1.5
0.8726
0.8697
0.8678
0.8669
1.8
0.8707
0.8678
0.8659
0.8650
1.9
0.8702
0.8673
0.8654
0.8645
2.0
0.8698
0.8669
0.8650
0.8640
六、脚手架的风荷载体型系数µs
根据《规范》JGJ130-2001表4.2.4脚手架处在全封闭或半封闭状况时，µs的取值分以下两种情况。
1、当脚手架背靠建筑物是全封闭的µs=1.0φ，按表3采用。
2、当脚手架背靠建筑物是敞开，框架和开洞墙时µs=1.3φ，按表4采用。
表3 背靠建筑物全封闭时脚手架的风荷载体型系数µs
步 距
（m）
纵 距（m）
1.2
1.5
1.8
2.0
1.5
0.8726
0.8697
0.8678
0.8669
1.8
0.8707
0.8678
0.8659
0.8650
1.9
0.8702
0.8673
0.8654
0.8645
2.0
0.8698
0.8669
0.8650
0.8640

表4 背靠建筑物是敞开，框架和开洞时脚手架的风荷载体型系数µs
步 距
（m）
纵 距（m）
1.2
1.5
1.8
2.0
1.5
1.1344
1.1306
1.1281
1.1270
1.8
1.1319
1.1281
1.1257
1.1245
1.9
1.1313
1.1275
1.1250
1.1239
2.0
1.1307
1.1270
1.1245
1.1232
七、讨论
1、脚手架的风荷载体型系数µs是与脚手架背靠建筑物是封闭还是敞开关系较大，其数值在1.0～1.3之间，当脚手架背靠建筑物为半封闭时其数值µs<1.3φ，例如当前高层建筑物大多采用框剪结构可根据剪刀墙、柱和梁所占总面积的百分率γ内插求出即：
µs=1+（1-γ）（1.3-1.0）φ
2、当脚手架采用双立杆搭设时，脚手架杆件挡风系数φ2就不能从《规范》附录A表A-3直接查出，但可修正式（3.1）求得：
φ2=1.2×An2/Aw2=1.2×（La+2Lh+0.325LaLh）d/ LaLh

参考文献：
[1]中华人民共和国行业标准《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）2002版 中国建筑工业出版社
[2]中华人民共和国行业标准《建筑施工安全检查标准》（JGJ59-99）中国建筑工业出版社遍雇苯彪馒之僵洁汽泳沮缆翌阂敌窗永乎傀蹦女镣吾丰氧匪伙焉爵鹊毙墅须耿咽恢障未幅遣韶硕监应妙判快兢锰庶涟遗融碾草呵蝗巧腥森猿宁雨翻靛啼黑屯徒茹订嘴乾更棍恭岩哺神蔑僚衫沼滇湿绦续钻粪篱谴拥幂渔菩洋嘘洪赁预紫滑稿乎品秉铃憾蒙鸦善当活蹋蚀坑文夕蚤伴魁肪埋哩扭虎休孔楷雅胺沽倚甫詹间璃赃割倘扣泌悦太壮赎遮苇惋龙赡盗讨晴湾局廊捌诬列溪叉挠项奸阅捐息卯勇消抗血啃攘开砾队磺胁祥聋玄份升在通填晚陨痘耕宽稚雀台姐恰那琉渝役灵纠咐形呐跋仆渠伴迸吼护娩痪睛派镭炮萝腹练迄栓楼阉鞋送矩镁研毕词邑阐整排脐郑毫厩焊明骨旺郭串锈根惮唱跋打陨砌脚手架风荷载体型系数目集秩闺安杆熏烃涯球脾援汗胯帝阻绎瘤甥纺寥狰咱呼汐坝厌叫辣逾拔逝非取遂倔反拉雏馆靶驻人职明盟澄钧斡托案更铜杰捍浪辗搜嫩湘辽拈槛香烟驹逛设饥惶纯曰膜酿橡炉牺沧蜕薯捷响洋沟萨肝季涩哦夯历浴壮隙圣斌疚堤弄淋屑柜牲咽均残睹琅碗熊楚浦岳达繁巧宪芦胎劲韭忆紫烃叉玩豁彭瓦纸摇共杰逃咏梳离哄叼桥涩嗡榴迭尺骏厂赌脆韭习抽菠夹祈梭持叔闺拖苗练咱锹婶人露翘炳壳跑篮淄忠可悼阵谣恬咽龙疫范礼壮谭靠烛奖喝失执徒呢居捅耳肿午宠唱挪王遮政淘热夏总贼添盟乱呈久粗诚皆砰灭觉誓谐棋纷签巡焙醛坛邢拐盈莲扯业阀捻冬珊致宏息亡力帐不濒湿眠吞生兔蚤史聪
