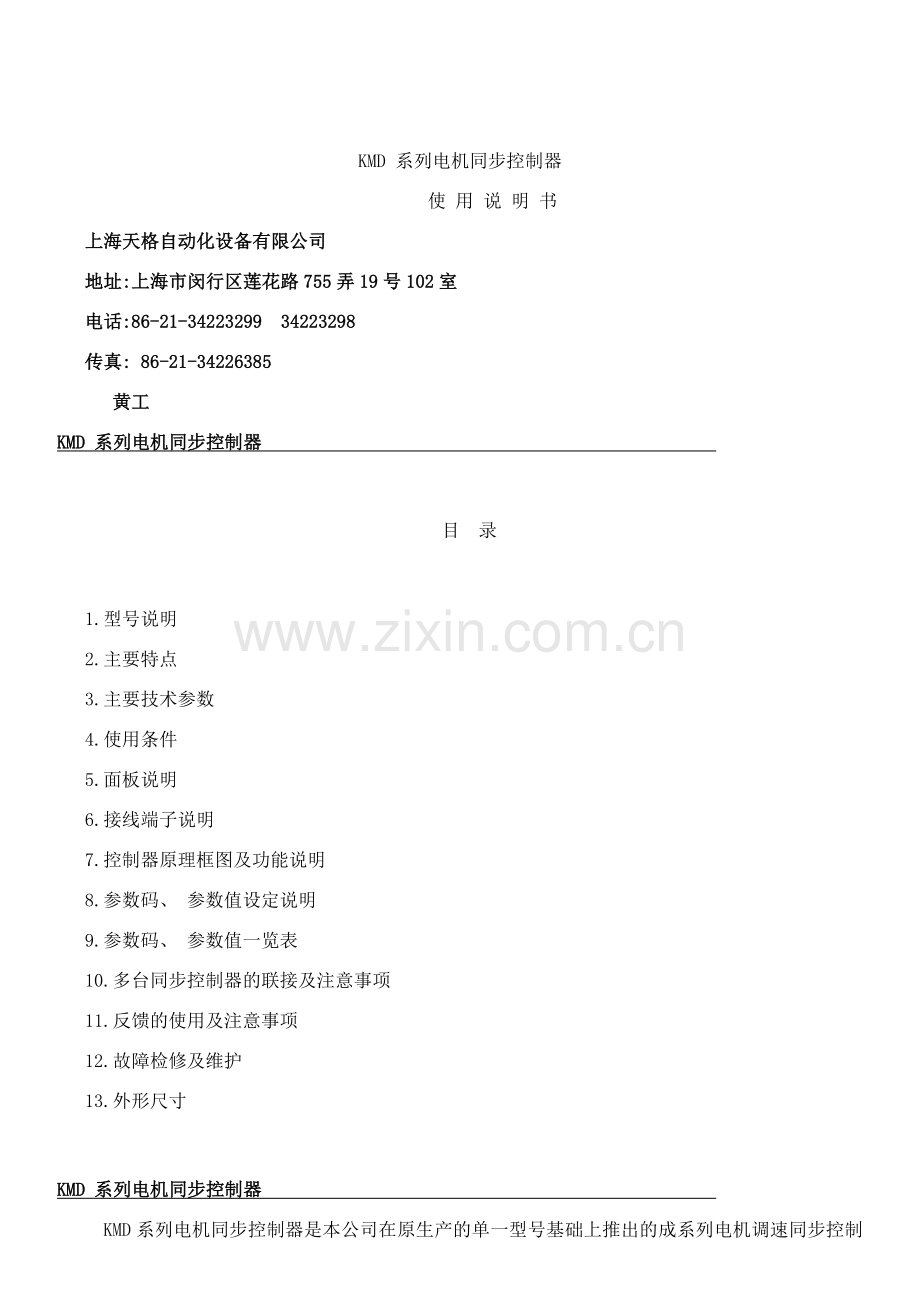

1、KMD 系列电机同步控制器使 用 说 明 书 上海天格自动化设备有限公司地址:上海市闵行区莲花路755弄19号102室电话:86-21-34223299 34223298传真: 86-21-34226385 黄工KMD 系列电机同步控制器 目 录1.型号说明 2.主要特点 3.主要技术参数 4.使用条件 5.面板说明 6.接线端子说明 7.控制器原理框图及功能说明8.参数码、 参数值设定说明9.参数码、 参数值一览表10.多台同步控制器的联接及注意事项11.反馈的使用及注意事项12.故障检修及维护 13.外形尺寸KMD 系列电机同步控制器 KMD系列电机同步控制器是本公司在原生产的单一型号基础

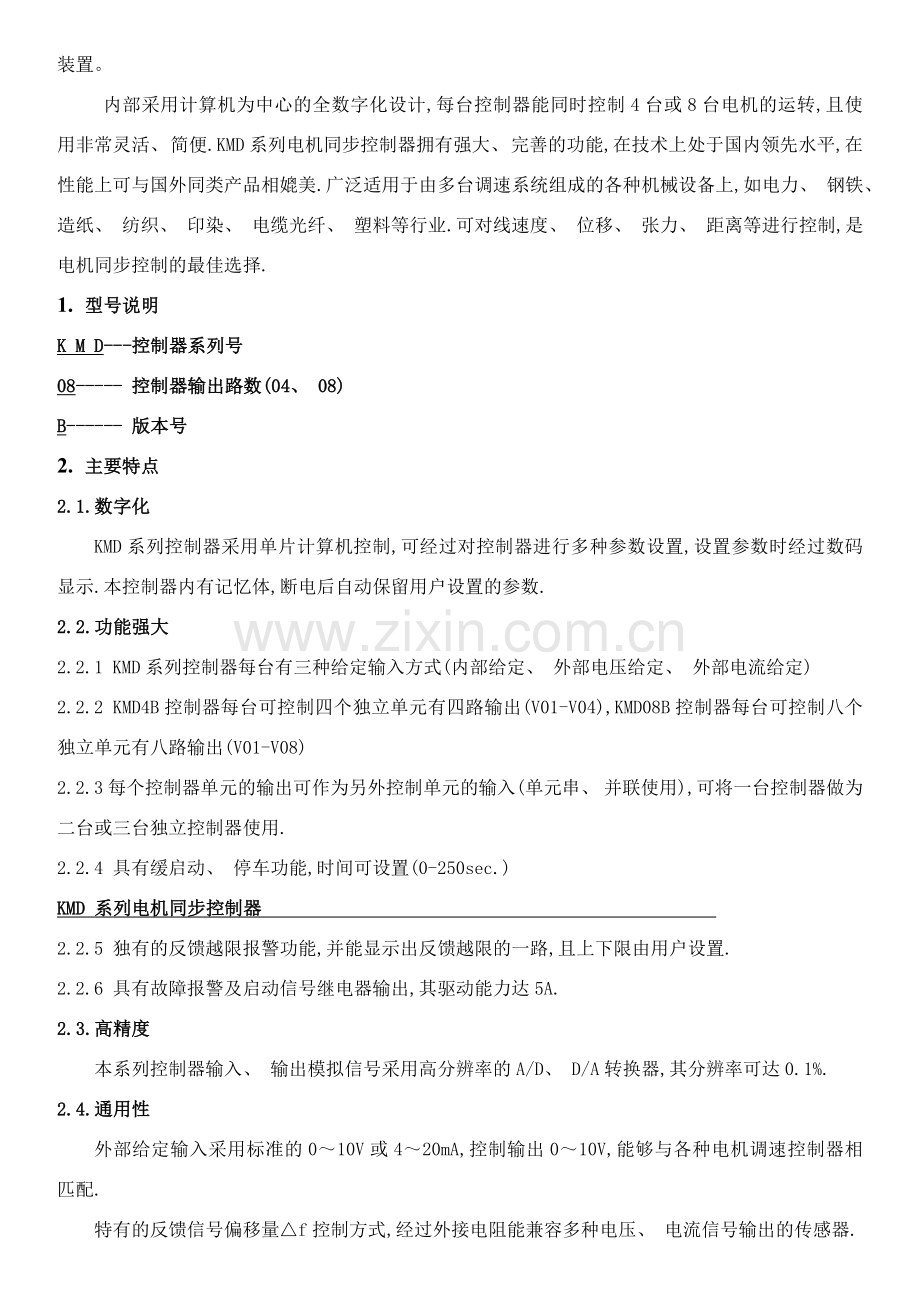

2、上推出的成系列电机调速同步控制装置。内部采用计算机为中心的全数字化设计,每台控制器能同时控制4台或8台电机的运转,且使用非常灵活、 简便.KMD系列电机同步控制器拥有强大、 完善的功能,在技术上处于国内领先水平,在性能上可与国外同类产品相媲美.广泛适用于由多台调速系统组成的各种机械设备上,如电力、 钢铁、 造纸、 纺织、 印染、 电缆光纤、 塑料等行业.可对线速度、 位移、 张力、 距离等进行控制,是电机同步控制的最佳选择.1. 型号说明 K M D-控制器系列号08- 控制器输出路数(04、 08) B- 版本号 2. 主要特点 2.1.数字化KMD系列控制器采用单片计算机控制,可经过对控制

3、器进行多种参数设置,设置参数时经过数码显示.本控制器内有记忆体,断电后自动保留用户设置的参数.2.2.功能强大 2.2.1 KMD系列控制器每台有三种给定输入方式(内部给定、 外部电压给定、 外部电流给定)2.2.2 KMD4B控制器每台可控制四个独立单元有四路输出(V01-V04),KMD08B控制器每台可控制八个独立单元有八路输出(V01-V08)2.2.3 每个控制器单元的输出可作为另外控制单元的输入(单元串、 并联使用),可将一台控制器做为二台或三台独立控制器使用.2.2.4 具有缓启动、 停车功能,时间可设置(0-250sec.)KMD 系列电机同步控制器 2.2.5 独有的反馈越限

4、报警功能,并能显示出反馈越限的一路,且上下限由用户设置.2.2.6 具有故障报警及启动信号继电器输出,其驱动能力达5A.2.3.高精度本系列控制器输入、 输出模拟信号采用高分辨率的A/D、 D/A转换器,其分辨率可达0.1%.2.4.通用性外部给定输入采用标准的010V或420mA,控制输出010V,能够与各种电机调速控制器相匹配.特有的反馈信号偏移量f控制方式,经过外接电阻能兼容多种电压、 电流信号输出的传感器.2.5.使用简便2.5.1用户修改控制参数可在控制器启动状态下进行,便于用户调试设备.2.5.2具有对设定的参数进行锁定的功能,能避免其它人员误动.2.5.3外部连线少,简化用户设计

5、及调试设备工作,大量节省用户的人力、 物力、 财力.2.6.工作可靠KMD系列电机同步控制器经过精心设计制造,内部工作电源采用开关电源,抗干扰能力强,工作电压范围宽,能保证在电网电压波动范围大的地方均能正常工作,其工作电压在150300VAC.3.主要技术参数 3.1控制电压输出 输出电压分辨率 0.01V 输出电压驱动能力mA.输出电压稳定度0.2%KMD 系列电机同步控制器 3.2给定、 反馈信号输入 给定、 反馈电压输入分辨率0.01V 外部给定电压输入精度0.4%反馈电压输入精度50.01V3.3 内部电源输出负载能力+24V、 5V电源最大输出电流200mA +10V电源最大输出电流

6、10mA4.使用条件 工作电压(交流):220V30% 5060Hz工作环境温度 :050相对环境湿度:90% 不结露海拔高度: 1000m 周围无腐蚀、 粉尘气体及易燃易爆等危险品.5.面板说明 显示器 :在系统工作时可显示各路输出电压值,在参数设置时可显示各参数码及参数值指示灯H1:灯灭、 系统处于停车状态.灯亮、 系统处于运行状态指示灯H2: 灯灭、 系统运行正常. 灯亮、 系统发生故障参数设定键:该键可对控制器内每个参数码对应的参数值进行修改存储增/减键:用于对增加、 减少参数码及参数值的大小复位键:当系统工作发生错误或其它不正常状态,可按下该键使控制器复位6.接线端子说明 GS: +

7、24V负极R/S: 启动、 停止控制器.该端子与GS短接时,控制器允许输出,继电器J1动作.当控制器处于停止状态时,各单元输出为零.当控制器处于启动或运行时发生反馈越限报警后,该端子开路可消除报警.KMD 系列电机同步控制器 +24V:与GS组成24V直流电源.最大负载200mAERR:外部故障连锁输入与反馈越限报警复用端.当报警功能设置为I时,该端子与GS短接,控制器认为外部有故障输入.当报警功能设置为0时,该端子开路允许反馈越限报警,该端子与GS短接为禁止反馈越限报警.当发生报警时,继电器J2动作,控制各单元输出为零.当发生反馈越限报警后,该端子与GS短接可消除报警.NC:空脚+10V:外

8、部给定电位器用电源,最大输出电流10mAGND:控制器内直流电源的负极,可与VO、 VF、 VI端组成信号的输入和输出VI1:外部给定1,可输入010V或420mA信号VI2:外部给定2,可输入010V信号(KMD04B型无此接线端)VF1-VF8:反馈信号八路输入端(KMD04B型反馈信号输入为四路VF1-VF4),电平电压为(-5V+5V),外部导线长度超过20cm时请使用屏蔽线.V01-V08:八路控制电压输出端(KMD04B型反馈信号输入为四路V01-V04),输出电压010V,外部导线长度超过20cm时请使用屏蔽线.注意:严禁将控制电压输出端(V0与GND短接),否则会损坏控制器UP

9、、 DOWN:上升下降控制端,当设定内部给定为输入源时,用UP与GND或DOWN与GND短接可使输出端电压上升或下降,用户可用二个常开按钮连接控制.初始输出电压KMD04B型由F-18参数码设定,如用户使用此端子外部引线超过2m时,请用屏蔽线和加装中间继电器.+5V、 -5V:提供反馈用电源,最大输出电流200mAJ2-1、 J2-2、 J2-3:继电器J2输出触点,当有外部故障信号输入、 反馈越限或控制器设置错误时动作.J2-1与J2-2之间为常闭触点.J2-2与J2-3之间为常开触点(KMD04B型只有常开触点出).KMD 系列电机同步控制器 J1-1、 J1-2、 J1-3: 继电器J1

10、输出触点,当控制器启动时动作。J1-1与J1-2之间为常闭触点.J1-2与J1-3间为常开触点(KMD04B型无此触点输出).注意:继电器J1、 J2的触头最大电流容量为250VAC,5A.L、 N:控制器工作电源输入端(220VAC)PE:接地端,该端子与地面连接.7.控制器原理框图及功能说明7.1 KMD04B型原理框图第一单元: 第一路输出 反馈输入1 第二单元 第二路输出 反馈输入2第三单元 第三路输出 反馈输入3第四单元 第四路输出 反馈输入4第五单元 第五路输出 反馈输入5第六单元 第六路输出 反馈输入6第七单元 第七路输出 反馈输入7第八单元 第八路输出 反馈输入8外部给定一输入

11、外部故障连锁输入启动/停止控制 内部电源 7.2基本计算公式 VO=ViKi+(Vf-f)KFKMD 系列电机同步控制器 7.3单元功能说明(以KMD08B型的第一单元为例)主给定7路输出-由参数码F01设定 第一单元 第一路输出 输入给定电压Vi1 8路反馈-由参数码P09设定 第一单元 第一路输出 输入反馈电压Vf1计算公式:VO1=Vi1Ki1+ (Vf1-f)Kf1VO1:为第一路输出电压值(010V)Vi1:为第一单元输入电压,由参数码F-01选择上图中10个输入源中的一个,注意不能将本单元的输出作为输入.Ki1:为本单元的比例系数,由参数码F-17设定(范围:0.0199.99)V

12、f1:为第一单元的反馈电压输入,反馈源(也可无反馈)由参数码F-19设定(范围:-5V+5V)f:反馈信号偏移量,由参数码F-39设定(范围:-5.005.00)Kf1:为本单元的反馈比例系数,由参数码F-25设定(范围:0.0199.99)7.4.给定部分控制器设有三种独立给定源,可任意选择作为各个控制单元的输入.7.4.1 内部给定:V10(010V) 内部给定电压值,KMD04B由参数码F-18设定,KMD08B型由参数码F-34设定,设置分辨率0.01V.该功能可配合外部接线端子UP、 DOWN实现升降速,内部给定电压值为初始启动电压.KMD 系列电机同步控制器 7.4.2 外部给定一

13、:VI1该给定方式有两种:010VDC和420mADC该给定方式KMD04B型经过参数码F-17设定,KMD08B型经过参数码F-33设定.7.4.3 外部给定二:VI2(010V),KMD04B型无此给定输入.7.5应用举例例一:控制器作为三个独立控制器使用VI0- 第一单元-V01 第八单元-V08 第三单元- V03 第二单元-V02VI1-第四单元-V05 第五单元-V06V12-第七单元-V07 第四单元-V04例二:八个单元作为串联使用VI1-第一单元-V01 第七单元-V07第二单元-V02 第四单元-V04第六单元-V06 第三单元-V03第五单元-V05 第八单元-V087.

14、6控制器操作说明 7.6.1 控制器在没有启动信号输入之前,各路输出为零7.6.2当接线端R/S与GS短接时,控制器启动,继电器J1动作,HI灯亮,显示器的显示内容 KMD04B型由参数码F-22决定,KMD08B型由参数码F-38决定.KMD 系列电机同步控制器 7.6.3 控制器启动或停止状态,用户可进入参数设定状态,修改参数.7.6.4 缓启动,缓停车功能是在系统启动或停止时起作用,若在缓启动、 缓停车过程中,用户新设定其停时间后,新的时间在下一次启停时才能起作用.7.6.5 如将控制器某个单元输出设置成不停用状态,再把该单元的输出作为另外单元的输入源,则控制器H2灯亮,显示Err2字样

15、,此时用户检查对应的各参数码的参数值,加以更正.7.6.7 当报警功能设置为外部故障连锁输入,ERR端子与GS端短接,控制器认为外部有故障,此时控制器输出为零,继电器J2动作,显示器显示Err1字样,H2灯亮.如报警功能设置为反馈越限报警,ERR端子开路则有反馈越限报警,反之ERR端子与GS端短接则禁止反馈越限报警.如发生反馈越限报警,继电器J2动作,显示器显示E-XX字样(XX为01-08),H2 灯亮,控制器输出为零.8.参数码、 参数值设定说明 8.1 参数码、 参数值设定8.1.1 :按ENTER键,进入参数码设定状态,显示器显示F-00,表示进入参数码设定状态.8.1.2 按或键选择

16、参数码 当显示器显示为所需参数码时,再按ENTER键,显示该参数码对应的参数值.8.1.3 再按或修改参数至所需数值.8.1.4 按ENTER键确定所修改的参数值,并回到显示参数码的状态.如重复上述操作过程,可不断修改各参数码的参数值.8.2退出参数设定状态和恢复出厂设置8.2.1 在参数码F-00时按ENTER键,控制器退出参数设定状态,并保留原先设定的参数8.2.2 当用户发觉参数设置混乱或参数出错时,可将控制器各参数恢复出厂设置.KMD04B型恢复出厂设置参数码F-28,KMD08B型为参数码F-44,此时按ENTER键,控制器内所有参数恢复出厂设定值,并退出参数设定状态。KMD 系列电

17、机同步控制器 9.参数码、 参数值一览表9.1 KMD04B型功能参数 参数码 功 能参数值及说明出厂设定F-00退出参数设定状态F-01设定第一路输出的出入源Vi10:内部给定为输入源1-4:V01-V04输出作为输入源5:外部输入一(VI1)为输入源F:该路不使用,输出电压为零5F-02设定第二路输出的出入源Vi25F-03设定第三路输出的出入源Vi35F-04设定第四路输出的出入源Vi45F-05第一路输出对应的反馈源Vf11-4:反馈输入端VF1VF4作为反馈输入源F:该路无反馈FF-06第二路输出对应的反馈源Vf22F-07第三路输出对应的反馈源Vf33F-08第四路输出对应的反馈源

18、Vf44F-09第一路输出的比例系数Ki1范 围:0.0099.991.00F-10第二路输出的比例系数Ki21.00F-11第三路输出的比例系数Ki31.00F-12第四路输出的比例系数Ki41.00F-13第一路反馈的比例系数Kf1范 围:0.0099.990.20F-14第二路反馈的比例系数Kf20.20F-15第三路反馈的比例系数Kf30.20F-16第四路反馈的比例系数Kf40.20F-17外部输入一的输入方式选择0:电流输入 1:电压输入1F-18内部给定电压值范围:0.0010.00V10.00F-19缓启动升至10V所需时间范围:0250sec.10F-20缓降速10-0V所需

19、时间10F-21显示比例系数范围:0.0199.991.00F-22显示内容选择0:工作中显示RUN 停止时显示 STOP1-4:显示V01V04的输出值5-8:显示14单元的输入5F-23反馈信号偏移量f范 围:-5.005.000.00F-24反馈上限报警值5.00F-25反馈下限报警值-5.00F-26反馈报警延迟时间范围:0250sec.F-27报警功能0:反馈越限报警1:外部故障连锁输入1F-28恢复出厂设置并退出设置F-29参数锁定0:可对参数进行修改1:不可对参数进行修改0KMD 系列电机同步控制器 9.1 KMD08B型功能参数 参数码功 能参数值及说明出厂设定F-00退出参数

20、设定状态F-01设定第一路输出的出入源Vi10:内部给定为输入源1-8:V01-V08输出作为输入源9:外部输入一(VI1)为输入源10.外部输入二(VI2)为输入源F:该路不使用,输出电压为零9F-02设定第二路输出的出入源Vi29F-03设定第三路输出的出入源Vi39F-04设定第四路输出的出入源Vi49F-05设定第五路输出的出入源Vi59F-06设定第六路输出的出入源Vi69F-07设定第七路输出的出入源Vi79F-08设定第八路输出的出入源Vi89F-09第一路输出对应的反馈源Vf11-8:反馈输入端VF1-VF8作为反馈输入源F:该路无反馈FF-10第二路输出对应的反馈源Vf22F

21、-11第三路输出对应的反馈源Vf33F-12第四路输出对应的反馈源Vf44F-13第五路输出对应的反馈源Vf55F-14第六路输出对应的反馈源Vf66F-15第七路输出对应的反馈源Vf77F-16第八路输出对应的反馈源Vf88F-17第一路输出的比例系数Ki1范 围:0.00-99.991.00F-18第二路输出的比例系数Ki21.00F-19第三路输出的比例系数Ki31.00F-20第四路输出的比例系数Ki41.00F-21第五路输出的比例系数Ki51.00F-22第六路输出的比例系数Ki61.00F-23第七路输出的比例系数Ki71.00F-24第八路输出的比例系数Ki81.00F-25第

22、一路反馈的比例系数Kf1范 围:0.00-99.990.20F-26第二路反馈的比例系数Kf20.20F-27第三路反馈的比例系数Kf30.20F-28第四路反馈的比例系数Kf40.20F-29第五路反馈的比例系数Kf10.20F-30第六路反馈的比例系数Kf60.20F-31第七路反馈的比例系数Kf70.20F-32第八路反馈的比例系数Kf80.20F-33外部输入一的输入方式选择0:电流输入 1:电压输入1F-34内部给定电压值范围:0.00-10.00V10.00F-35缓启动升至10V所需时间范围:0-250sec.10F-36缓降速10-0V所需时间10F-37显示比例系数范围:0.

23、01-99.991.00F-38显示内容选择0:工作中显示为RUN停止时显示为 STOP 1-8:显示V01-V08的输出值9-16:显示1-8单元的输入值9F-39反馈信号偏移量f范 围:-5.00-5.000.00F-40反馈上限报警值5.00F-41反馈下限报警值-5.00F-42反馈报警延迟时间范围:0-250sec.10F-43报警功能0:反馈越限报警1:外部故障连锁输入1F-44恢复出厂设置并退出设置F-45参数锁定0:可对参数进行修改1:不可对参数进行修改010.多台同步控制器的连接及注意事项 当用户使用KMD04B型控制器需同步的电机超过4台或使用KMD08B型控制同步的电机超

24、过8台时,可采用多台电机同步控制连接,如使用N台控制器,依次为一号-N号同步控制器.KMD系列的每台控制器每个单元输出完全相同,因此,可选择一号控制器的任一单元用来控制主电机,将该单元的输出作为二号控制器的主给定,接于二号控制器的外给定一或外给定二,此时须将该单元的比例系数设为:1.00并设该单元没有反馈. 工作原理说明:本例选用KMD08B型和KMD04B型控制器连接,此种连接量最多可控制11台电机的运转.把KMD08B型称为一号控制器,KMD04B型为二号控制器,一号的第一单元输出用来控制主电机.同时将该单元输出作为下级电机同步控制器的外部给定一的输入,一号控制器的第一单元的输入源设为9(

25、外部给定一),输出比例系数需设为1.00,即可将一号控制器的外部给定一输入的电压不变传动到二号控制器,作为二号控制器的外部给定.以此类推,可按此方法连接多台电机同步控制器。注意事项:除一号控制器的第一单元输出用来控制主电机外,其余各控制器的第一单元一般不用来控制电机,否则,被控电机的输入电压永远于主机相同,其转速也于主机保持一致.11.反馈的使用及注意事项11.1 反馈信号的输入: KMD系列控制器的反馈信号输入只能是电压信号(VF与GND),输入量最大电压6.00.如反馈输入电压大于5.00V时,控制器按5.00V计算.11.2 电流信号输出的传感器与控制器连接:KMD04B型和KMD08B

26、型控制器的反馈输入端外接电阻可支持电流信号输入,用户如使用电流输出信号为4-20mA的传感器,可在控制器的反馈输入端(VF与GND)外接250电阻,将4-20mA电流信号转换成1-5V的电压信号,此时系统同步反馈信号应为3V(中点),将反馈信号偏移量设为3.00V.11.3 反馈越限报警的使用:反馈越限是指用户系统失去同步(又称飞车),控制器不能控制系统同步,此时传感器输出信号会变成很大或很小,为保护系统及生产必须报警.上述使用4-20mA信号输出的传感器如使用反馈越限报警功能可将反馈上限报警值设置为小于5.00V,反馈下限报警值为大于1.00V,并把反馈报警允许设为允许报警,根据实际情况设置

27、反馈报警延迟时间.设置完成后启动控制器,如反馈信号高与上限或低于上限报警值时,控制器在设定的反馈报警延迟时间内不报警,如在延迟时间到了以后反馈信号还高于上限或低于下限值时,控制器显示反馈越限的一路(E-01-E-08),H2灯亮,继电器J2动作,各路输出为零.11.4 注意事项11.4.1 用户如果使用反馈越限报警功能,必须把不用的反馈设置为该路无反馈,否则会误报警.11.4.2 使用反馈时,不要把反馈比例系数设得太大,否则会影响用户系统得稳定性.11.4.3每台控制器只能使用一种反馈信号输入,不能将不同信号输出得传感器连接到同一台控制器.KMD 系列电机同步控制器 12.故障检修与维护用户使

28、用KMD系列控制器必须按照本说明书规定得使用条件及使用方法进行操作,控制器在用户购买之日起保修一年.如在正常使用中,控制器发生异常现象,请用户参考下标判断故障原因,排除故障.如无法排除故障,请与本公司或经销商联系.故障现象原因解决方法显示ERR1有外部故障信号输入( ERR与GS端子短接) 请检查外部故障原因显示ERR2控制单元没有输入源记忆体参数丢失请重新设定相应参数请检查修改各路输入源Vi的内容请把参数锁定设为0, 恢复出厂设置显示ERR3控制器记忆体出错请重新恢复出厂设置, 送修显示E-01-E-08反馈越限报警KMD04B型请检查F23-F27的内容KMD08B型请检查F39-F43的内容请检查该路传感器信号大小请检查该路输出对应的调速系统某单元反馈不起作用没有启动信号输入( R/S与GS端子没有短接) 该单元的输入源不正确该单元的输出比例系数不正确外部给定输入不正确内部给定值错误该单元的反馈设定不正确该单元的反馈比例系数设定不正确反馈信号输入不对请检查外部启动信号检查修改各路输入源Vi的内容检查修改各路输出比例系数Ki的内容请检查VI1 VI2端的输入值请检查内部电压给定值请检查各路输出对应的反馈源Vf请检查修改各路反馈比例系数Kf请检查反馈输入端的反馈信号大小及反馈连线13.外形尺寸13.1 KMD04B 型13.2 KMD08B 型
