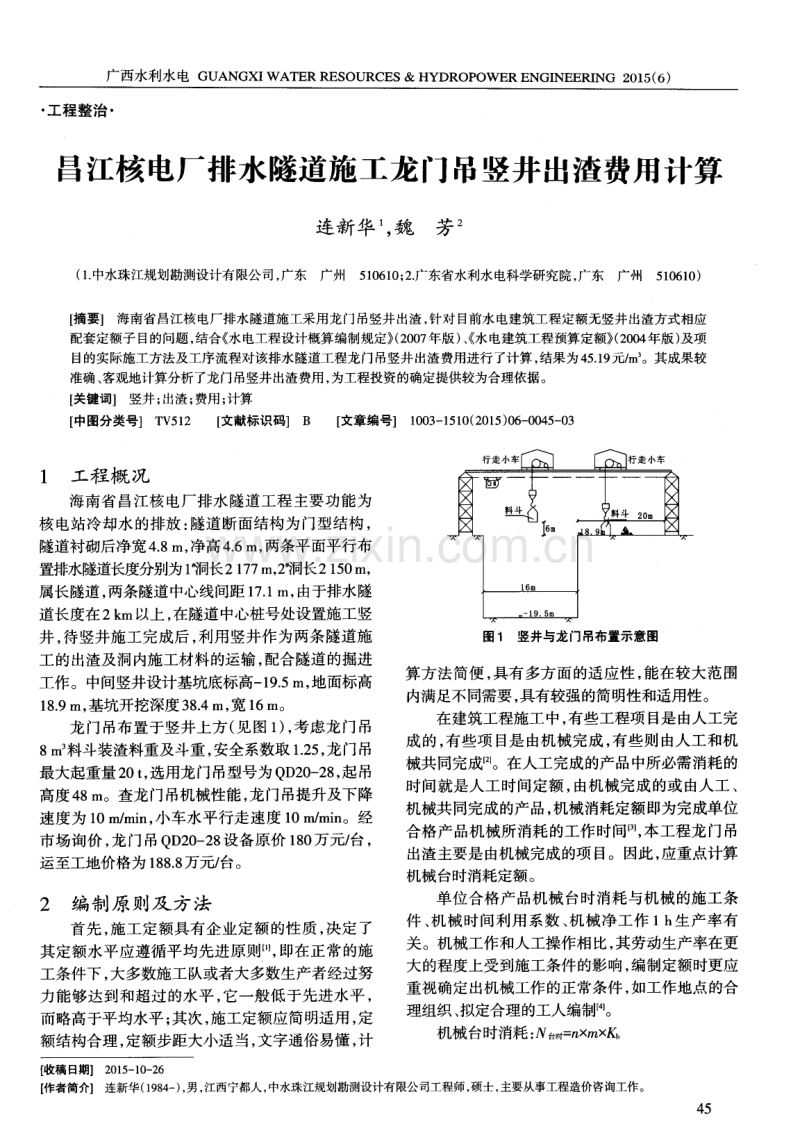

广西水利水 电 G U A NG X I WA T E R R E S O U R C E S&HY DR O P O WE R E N G I N E E R I N G 2 0 1 5 ( 6 ) 工程整治 昌江核电厂排水隧道施工龙门吊竖井出渣费用计算 连 新华 ， 魏芳 ( 1 ． 中水珠江规划勘测设计有限公司， 广东广州5 1 0 6 1 0 ； 2 ． 广东省水利水电科学研究院， 广东广州5 1 0 6 1 0 ) 【 摘要】 海南省昌江核电厂排水隧道施工采用龙门吊竖井出渣 ， 针对 目前水电建筑工程定额无竖井出渣方式相应 配套定额子 目的问题 ， 结合《 水电工程设计概算编制规定)) ( 2 0 0 7 年版) 、 《 水电建筑工程预算定额} ( 2 0 0 4 年版) 及项 目的实际施工方法及工序流程对该排水隧道工程龙门吊竖井出渣费用进行了计算 ， 结果为4 5 ． 1 9 元／ m ’ 。其成果较 准确 、 客观地计算分析了龙门吊竖井出渣费用 ， 为工程投资的确定提供较为合理依据。 【 关键词】 竖井 ； 出渣； 费用； 计算 【 中图分类号] T V 5 1 2 【 文献标识码] B 【 文章编号】 1 0 0 3 — 1 5 1 0 ( 2 0 1 5 ) 0 6 — 0 0 4 5 — 0 3 1 工 程 概 况 海南省 昌江核 电厂排水隧道工程主要功能为 核电站冷却水的排放： 隧道断面结构为门型结构 ， 隧道衬砌后净宽4 ．8 In ， 净高4 ．6 IT I ， 两条平面平行布 置排水隧道长度分别为 1 铜 长2 1 7 7 m， 2 铜 长2 1 5 0 m， 属长隧道 ， 两条隧道 中心线间距 1 7 ． 1 I n ， 由于排水 隧 道长度在 2 k m以上 ， 在隧道 中心桩号处设 置施工竖 井 ， 待竖井施工完成后， 利用竖井作为两条隧道施 工的出渣及洞内施工材料的运输， 配合隧道的掘进 工作。中间竖井设计基坑底标高一 l 9 ． 5 m， 地面标高 1 8 ． 9 m， 基坑开挖深度 3 8 ． 4 m， 宽 1 6 I n 。 龙门 吊布置 于竖井上方 ( 见图 1 ) ， 考虑龙 门吊 8 m 。 料斗装渣料重及斗重 ， 安全系数取 1 ． 2 5 ， 龙 门吊 最大起重量 2 0 t ， 选用龙 门吊型号为QD 2 0 — 2 8 ， 起吊 高度4 8 m 。查龙门吊机械性能， 龙门吊提升及下降 速度为 1 0 m／ mi n ， 小车水平行走速度 1 0 m ／ m i n 。经 市场询价 ， 龙 门吊 Q D 2 0 — 2 8 设 备原价 1 8 0 万元／ 台 ， 运至工地价格为 1 8 8 ． 8 万元／ 台。 2编制 原则及 方法 首先 ， 施工定额具有企业定额 的性质 ， 决定 了 其定额水平应遵循平均先进原则u ， 即在正常 的施 工条件下 ， 大多数施工 队或者大多数生产者经过努 力能够达到和超过的水平 ， 它一般低于先进水平 ， 而略高于平均水平； 其次， 施工定额应简明适用， 定 额结构合理， 定额步距大小适当， 文字通俗易懂， 计 图1 竖井与龙门吊布置示意图 算方法简便 ， 具有多方面的适应性， 能在较大范围 内满足不 同需要 ， 具有较强的简明性和适用性。 在建筑工程施工 中， 有些工程项 目是 由人工完 成的 ， 有些项 目是 由机械完成 ， 有些则 由人工和机 械共同完成 。在人工完成的产品中所必需消耗的 时间就是人 工时间定额 ， 由机械完成的或 由人工 、 机械共同完成的产品， 机械消耗定额即为完成单位 合格产品机械所消耗的工作时间 ， 本工程龙门吊 出渣主要是 由机械完成 的项 目。因此 ， 应重点计算 机械台时消耗定额 。 单位合格产 品机械 台时消耗 与机械 的施工条 件 、 机 械时间利用 系数 、 机械净工作 1 h 生产率有 关。机械工作和人工操作相比， 其劳动生产率在更 大 的程度上受到施工条件 的影 响， 编制定额 时更应 重视确定 出机械工作的正常条件 ， 如工作地点的合 理组织 、 拟定合理的工人编制 。 机械台时消耗 ： Ⅳ台 时 = n x mx K b 【 收稿 日 期】 2 0 1 5 — 1 0 — 2 6 【 作者简介】 连新华( 1 9 8 4 一 ) ， 男， 江西宁都人， 中水珠江规划勘测设计有限公司工程师， 硕士， 主要从事工程造价咨询工作。 4 5 连新华 ， 魏 芳： 昌江核 电厂排水隧道施工龙 门吊竖井出渣费用计算 式 中： 机械时间利用系数 ， 为机械净工作时间 m i n ； ( t ) 与工作延续时间( ) 的比值 ： ，= t ／ T ， 主要依据对机械施工过程进行多次工 作 E t 写实 的结果 ， 并考虑机械说明书等 有关资料 ， 本工程取 0 ． 8 5 ； n ——1 h 的正常循环次数 ， n的确定首先必须 确定每一次循环的正常延续时间 ， 即该 循环各组成部分正常延续时间之和； ” ——每一次循环 中所 产生 的产品数量 ， 可 以 通过计时观察求得。 其中 ， 定额时间为机械为完成产品所必需消耗 的时间， 归并为净工作时间和其他工作时间两类 ， 净工作时间含 ： 机械有效工作时间 、 机械在工作循 环中的不可避免的无负荷 ( 空运转 ) 时间 、 与操作有 关的循环的不可避免 的中断时间 ； 其他工作时间包 含 ： 机械定期的无负荷时问和定期的不可避免的中 断时间 、 操纵机械或配合机械工作 的工人 ， 在进行 工作班 内或任务内的准备 与结束工作 时所造成 的 机械不可避免的中断时问、 操纵机械或配合机械 工作 的工人休息所造成的机械不可避免 的间断 时 间 。 3 计算成果 3 ． 1 龙门吊出渣一次循环工序流程 装载机装渣入斗 G1 一垂直提升 G 2 一水平移动 G 3 一垂直下 降 G 4 一卸料 G 5 一 空斗提升 G 6 一 水平 移动 c 7 一垂直下降G 8 。 3 ． 2 每一次循环时间计算 ( 1 ) 工序G 1 ， 装载机装渣入斗时间t l= 5 m i n ； ( 2 ) 工序G 2 ， 龙门吊的提升高度L 。 = 1 8 ． 9 + 1 9 ．5 + 6 m = 4 4 ． 4 m。小车提升速度为 V ~ = 1 0 m ／ mi n ， 耗时 t 2 = Ll ／ V, = 44 ． 4 ／ 1 0 =4． 4 4 mi n； ( 3 ) 工序 G 3 ， 水平移动距离为竖井 中心线至堆 渣地面中心线 L ： = 1 6 ／ 2 + 2 0 ／ 2 m= 1 8 IT I ， 小车水平移动 速度与提升速度相 同为 V , = 1 0 m ／ mi n ， 耗时 t 3 = L J V , = 1 8 ／ 1 0 =1 ． 8 rai n； ( 4 ) 工 序 G 4 ， 垂直 下降高度 厶= 6 I T I ， 小车下 降 速度与提升速度相等为 V , = 1 0 m ／ mi n ， 耗时 = 厶／ V l = 6 ／ 1 0 =0 ． 6 mi n； ( 5 ) 工序 G 5 ， 卸料时问t 5 = 5 mi n ； ( 6 ) 工序 G 6 ， 为 G 4的逆过程 ， 由于小车提升与 下降速度相等均为 1 0 m ／ mi n ， 耗时 t 6 = t = 0 ． 6 mi n ； ( 7 ) 工 序 G 7 ， 为 C 3的 逆 过 程 ， 耗 时 t T = t 3 = 1 ． 8 ( 8 )工 序 G 8 ， 为 G 2的逆 过 程 ， 耗 时 t s = t = 4 ． 4 4 mi n； 则一个循环工序时间： = f J + 2 + 如 + 4 + 5 + ￡ 6 + 7 + ￡ 8 = 2 3． 6 8 mi n。 3 ． 3 消耗量计算 上述计算 出一次循 环时间为 2 3 ． 6 8 mi n ， 则 1 h 的正常循环次数： n = 6 0 mi n ／ 2 3 ． 6 8 m i n = 2 ． 5 3次 ， 龙 门 吊料斗容量为 8 IT I ， 装载系数 0 ． 7 5 ， 则一次循环运渣 量： m= 8 X 0 ． 7 5 m 3 _ 6 IT I 。 ， 则运 1 m 渣 台时量 N☆ = mX K b = 2 ． 5 3 x 6 ~ 0 ． 8 5 = 1 2 ． 9 0 台时。 运渣 1 0 0 1T I 需要 消耗龙 门 吊台时= 1 0 0 ／ 1 2 ． 9 0 = 7 ． 7 5 台时。 3 ． 4 龙门吊台时费计算 机械 台时一类费用含 ： 折 旧费 、 修 理及替换设 备费( 包括 ： 一次大修费 、 经常修理费 、 替换设备 费 ) 、 安装拆卸费。机械台时二类费用含机上人工 、 动力 、 燃料或消耗材料。 一 类费用 ： 龙门吊Q D 2 0 — 2 8 寿命 台时为 1 2 5 0 0 台时， 采用直线折旧方式， 残值取3 ％， 则台时费= 设 备原值 ( 1 — 3 ％) ／ 寿命台时= 1 8 8 8 0 0 0 ( 1 _ 3 ％) ／ 1 2 5 0 0 = 1 4 6 ．5 1 元； 一次大修费、 经常修理费、 替换设备 费参照水电规造价[ 2 0 0 4 3 0 0 2 8 号文发布的《 水电工 程施工机械台时费定额} ( 2 0 0 4 年版) 类似龙门吊型 号计算 ， 占折 旧费的比例分别为 9 ％、 2 6 ％及 6 ％， 则 修理 费= 1 4 6 ． 5 1 ( 9 ％+ 2 6 ％+ 6 ％) = 6 0 ． 0 7 元 ， 安装拆 卸费按折旧费的6 ％计算 ， 即为 1 4 6 ． 5 1 ~ 6 ％= 8 ． 7 9 元。 则一类费用= 1 4 6 ． 5 1 + 6 0 ． 0 7 + 8 ． 7 9 = 2 1 5 ． 3 7 元 。 二类费用 ： 参照水 电规造价 [ 2 0 0 4 ) 0 0 2 8 号文发 布的《 水电工程施工机械台时费定额} ( 2 0 0 4 年版) 计算 。 3 ． 5 单价分析 根据水利水电规划设计总 院、 可再生能源定额 站颁布的《 水 电工程设计概算编制规定》 ( 2 0 0 7 年 版) 的规定 ， 建筑工程单价 由直接费( 含基本直接 费 、 其他直接费 ) 、 间接费 、 利润和税 金组成。直接 费是指建 筑工程施工过程 中直接 消耗在工程项 目 建设 中的活劳动和物化劳动 ， 基本直接费包括人工 费 、 材料费和施工机械使用费。 龙门吊竖井出渣单价定额参照水利水电规划 设计 总院 、 可再生能源定额站颁布的《 水 电建筑工 程预算 定额 》 ( 2 0 0 4年版 ) 进行 计算 分析 ， 结果 为 4 5 ． 1 9 元／ m ( 见表 1 ) 。 广西水利水电 G U A N G X I WA T E R R E S O U R C E S &H Y D R O P O WE R E N G I N E E R I N G 2 0 1 5 ( 6 ) 表 1 龙门吊竖 井出渣单价分析表 4 注 ： 施工方法 ： 装渣 ， 吊运 出渣 ， 定额单位为 1 0 0 i n 。 结语 本文结合《 水电工程设计概算编制规定)) ( 2 0 0 7 年版) 、 《 水 电建筑工程预算定额》 ( 2 0 0 4 年版 ) 及项 目的实际施工 方法及工序 流程对龙 门吊竖井 出渣 费用进行 了计算 ， 既考虑了定额消耗量 ， 如人工 、 推 土机 、 装载机消耗量 ， 又结合施工定额 的编制方法 ， 如龙 门吊消耗量的计算过程 ， 以及采用直线折 旧的 方法计算龙门吊台时费用 ， 较准确、 客观地计算分 析了龙门吊竖井出渣费用 ， 为工程投资的确定提供 较为合理依据 。 参考文献 [ 1 】 郭琦． 工程造价管理的理论与方法[ M】 ． 北京： 中国电力 出版社 ， 2 0 0 4 ． [ 2 】 郭琦． 水电工程造价[ M] ． 北京 ： 中国电力出版社， 2 0 0 8 ． [ 3 】 尹贻林． 工程造价管理相关知识【 M E 京 ： 中国计划出版 社 ． 2 0 0 0 ． [ 4 】 龚维丽． 工程造价的确定与控制第一版【 M】 ． 北京 ： 中国计 划出版社 ， 2 0 0 0 ． ( 责任编辑： 周群) S h a f t d e s l a g g i n g c o s t c a l c u l a t i o n f o r d r a i n a g e t u n n e l c o n s t r u c t i o n o f C h a n g j i a n g N u c l e a r P o w e r P l a n t LI AN Xi n -h u a ， W EI F a n g ( 1 ． Ch i n a Wa t e r Re s o u r c e s P e a r l Ri v e r P l a n n i n g S u r v e y i n g&De s i g n i n g C o ． ， L t d ． ， G u a n g z h o u 5 1 0 61 0 ， C h i n a ； 2 ． G u a n g d o n g R e s e a r c h I n s t i t u t e o f Wa t e r R e s o u r c e s a n d H y d r o p o w e r ， G u a n g z h o u 5 1 0 6 1 0 ， C h i n a ) A b s t r a c t ： D u r i n g t h e c o n s t r u c t i o n o f d r a i n a g e t u n n e l o f C h a n g j i a n g N u c l e a r P o w e r P l a n t i n H a i n a n P r o v i n c e ， s l a g wa s l i f t e d o u t b y g a n t r y c r a n e v i a s h a f t ． T h e r e i s n o q u o t a i t e m c o r r e s p o n d i n g t o s h aft d e s l a g g i n g a t p r e s e n t ． Ac c o r d _ i n g t o t h e C o mp i l i n g p r o v i s i o n s o f b u d g e t a r y e s t i ma t e o f h y d r o p o w e r p r o j e c t( 2 0 0 7 e d i t i o n ) ， t h e H y d r o p o w e r c o n 。 s t ruc t i o n b u d g e t q u o t a( 2 0 0 4 e d i t i o n ) ， t h e a c t u a l c o n s t ruc t i o n m e t h o d a n d p r o c e d u r e s ， t h e c o s t o f s h a f t d e s l a g g i n g wi t h g a n t ry c r a n e wa s c a l c u l a t e d a n d t h e r e s u l t i s 4 5 ． 1 9 y u a n ／ m ， wh i c h p r o v i d e r a t i o n a l b a s i s f o r c a l c u l a t i o n o f c o n — s t ru c t i o n c o s t ． Ke y wo r d s ： S h a f t ； d e s l a g ； c o s t ； c a l c u l a t i o n 4 7
