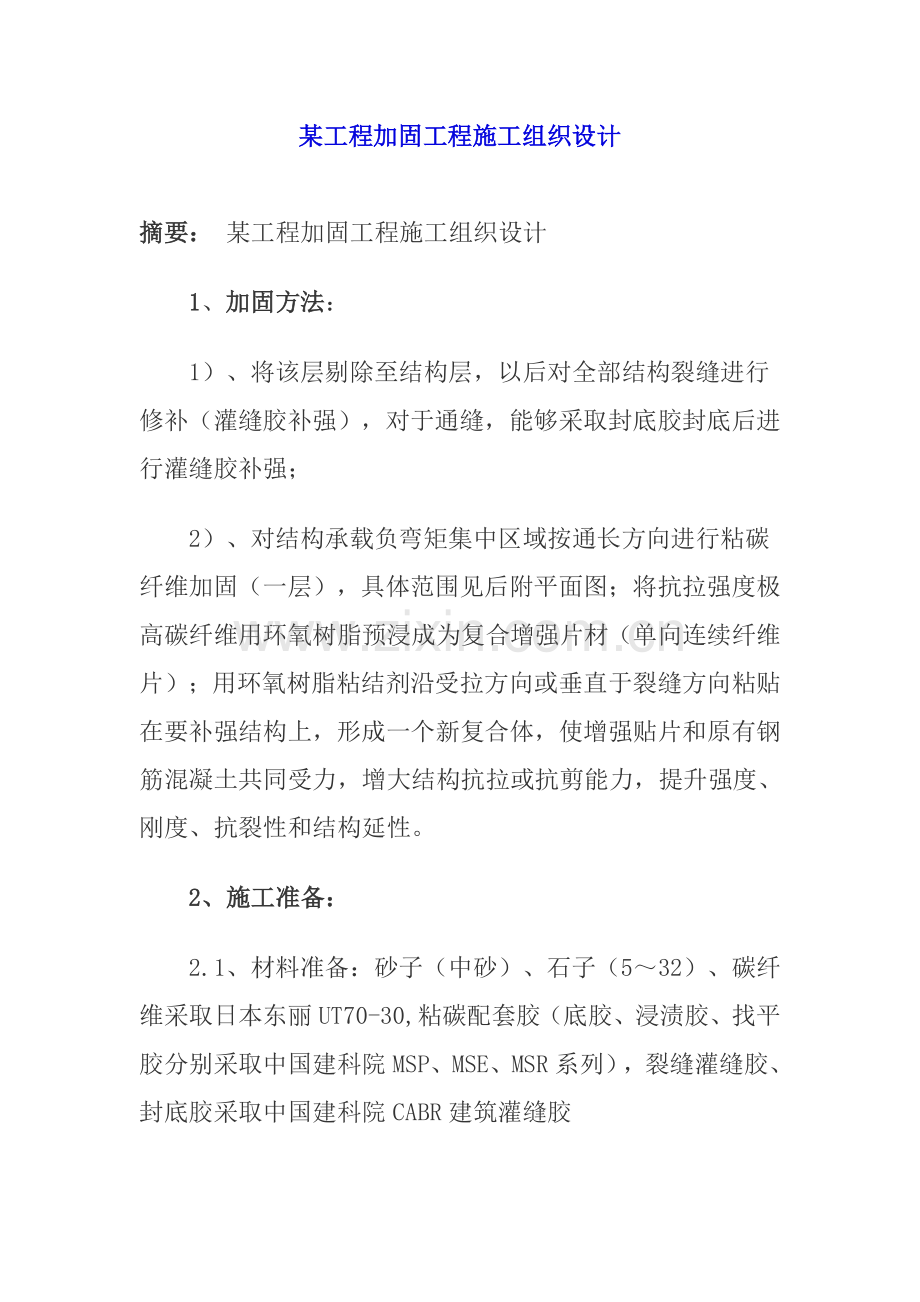

1、某工程加固工程施工组织设计摘要: 某工程加固工程施工组织设计1、加固方法:1)、将该层剔除至结构层,以后对全部结构裂缝进行修补(灌缝胶补强),对于通缝,能够采取封底胶封底后进行灌缝胶补强;2)、对结构承载负弯矩集中区域按通长方向进行粘碳纤维加固(一层),具体范围见后附平面图;将抗拉强度极高碳纤维用环氧树脂预浸成为复合增强片材(单向连续纤维片);用环氧树脂粘结剂沿受拉方向或垂直于裂缝方向粘贴在要补强结构上,形成一个新复合体,使增强贴片和原有钢筋混凝土共同受力,增大结构抗拉或抗剪能力,提升强度、刚度、抗裂性和结构延性。2、施工准备:2.1、材料准备:砂子(中砂)、石子(532)、碳纤维采取日本东丽

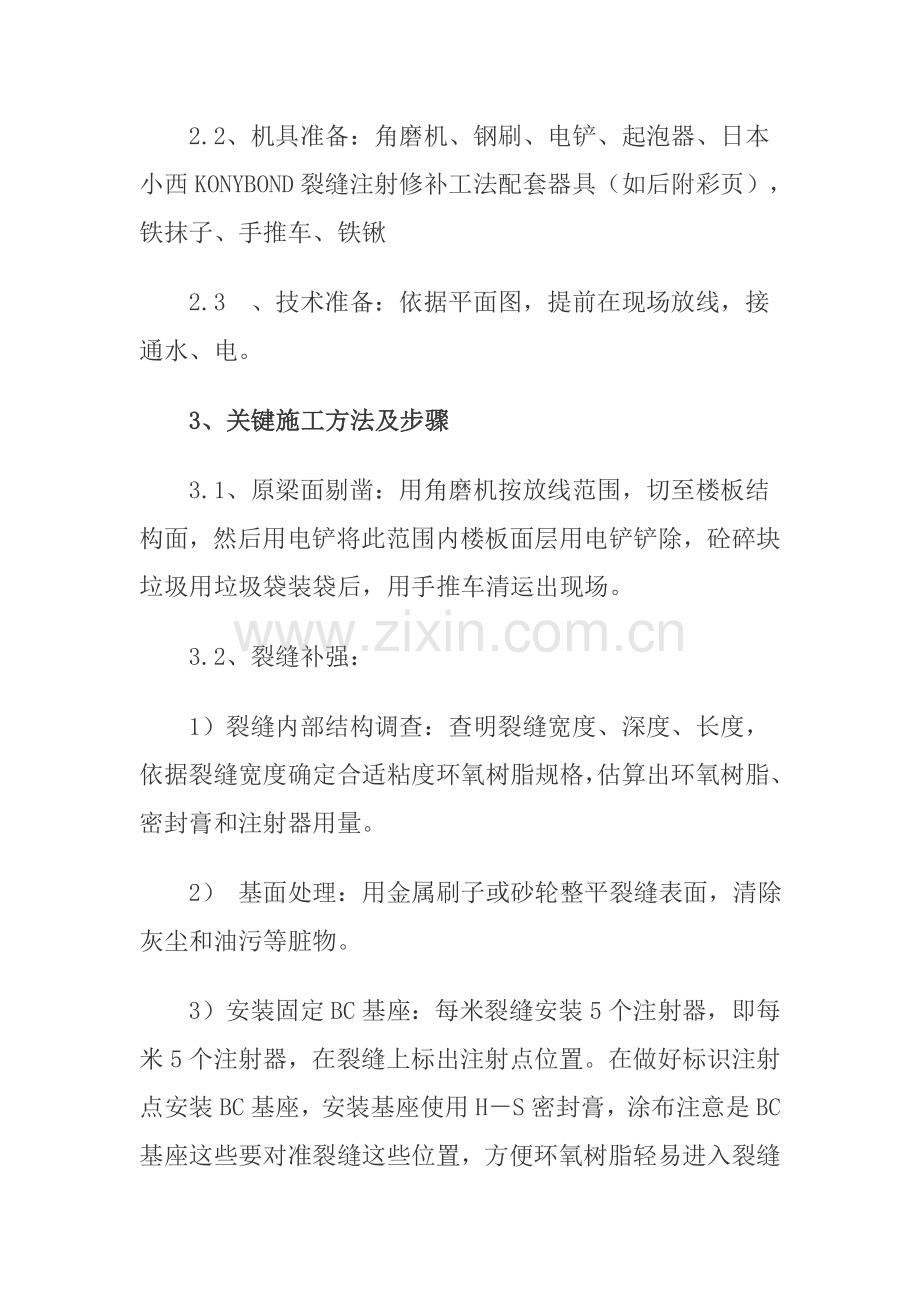

2、UT70-30,粘碳配套胶(底胶、浸渍胶、找平胶分别采取中国建科院MSP、MSE、MSR系列),裂缝灌缝胶、封底胶采取中国建科院CABR建筑灌缝胶2.2、机具准备:角磨机、钢刷、电铲、起泡器、日本小西KONYBOND裂缝注射修补工法配套器具(如后附彩页),铁抹子、手推车、铁锹2.3、技术准备:依据平面图,提前在现场放线,接通水、电。3、关键施工方法及步骤3.1、原梁面剔凿:用角磨机按放线范围,切至楼板结构面,然后用电铲将此范围内楼板面层用电铲铲除,砼碎块垃圾用垃圾袋装袋后,用手推车清运出现场。3.2、裂缝补强:1)裂缝内部结构调查:查明裂缝宽度、深度、长度,依据裂缝宽度确定合适粘度环氧树脂规格
3、,估算出环氧树脂、密封膏和注射器用量。2) 基面处理:用金属刷子或砂轮整平裂缝表面,清除灰尘和油污等脏物。3) 安装固定BC基座:每米裂缝安装5个注射器,即每米5个注射器,在裂缝上标出注射点位置。在做好标识注射点安装BC基座,安装基座使用HS密封膏,涂布注意是BC 基座这些要对准裂缝这些位置,方便环氧树脂轻易进入裂缝内部。4) 密封膏封好裂缝:用密封膏将裂缝表面密封好,预防环氧树脂外流。在注射工作开始前要再次核查裂缝基基座周围全部已经密封好。5)混合环氧树脂 : 将环氧树脂主剂和固化剂按特定百分比混合均匀,一次混合树脂数量相当于1小时用量为宜。用注射器抽取混合均匀环氧树脂,抽取完成后,将注射器
4、自动条卡住活塞卡口,预防活塞活动,以免将环氧树脂挤出。6)注射环氧树脂 :将装在环氧树脂注射器安装BC基座上,然后依据不一样压力要求装上所需数量橡皮筋。全部注射器和橡皮筋安装完成后,将注射器活塞按顺时针方向旋转,直到制动条卡口中脱开,注射器在橡皮筋压力下开始自动条匀速地注射工作。当注射器中环氧树脂已经注射完成,请立即取下空注射器,重新换上另一个装有环氧树脂地注射器,继续注射工作。为了确保全部裂缝完成灌满,全部空注射器全部要新抽取环氧树脂,继续注射。7) 固化养护 :在注射器静止二十四小时后,拆下注射器和BC基座。将HS密封膏整条撕下并将对其用砂轮磨平。4、碳纤维加固:对全部负弯矩承载集中区进行
5、碳纤维加固,按所附平面图范围进行粘贴。具体方法以下:4.1.1、胶粘剂配置 : 1)、将原材料按不一样配合比称量正确,分别配置底涂胶料、整平胶料及粘结胶料。先将稀释剂加入聚合物主料内搅拌均匀,再将填料加入继续搅拌至均匀,最终加入固化剂,充足搅拌后即可使用。2)、 配置胶料时应注意以下事项:底涂胶料每次配置量以12千克为宜;整平胶料每次配置量以0.51千克为宜;粘结胶料每次配置量以12千克为宜。3)、全部胶料要求于1小时内施工完成。4.1.2、基底处理 1)、混凝土表面如出现剥落、蜂窝、腐蚀等劣化现象部位应予剔除,对于较大面积劣质层,在剔除后应用聚合物水泥砂浆进行修复。 2)、裂缝部位,如有必需
6、应优异行封闭处理。 3)、用混凝土角磨机、砂轮(砂纸)等工具,去除混凝土表面浮浆、油污等杂质,构件基面混凝土要打磨平整,尤其是表面凸出部位要磨平,转角粘贴处要进行倒角处理并打磨成圆弧状(R 10mm)。4)、用吹风机将混凝土表面清理洁净并保持干燥。使用中国建科院研制生产EC高强度聚合物砂浆修补表面凹陷底部分。4.1.3、涂底胶 1)、按一定百分比将主剂和固化剂前后置于容器中,用搅拌器搅拌均匀,依据现场实际气温决定用量,并严格控制使用时间。2)、用滚桶刷或毛刷将胶均匀涂抹于混凝土构件表面,厚度不超出0.4mm,并不得漏刷或有流淌、气泡,等胶固化后(固化时间视现场气温而定,以手指触感干燥为宜,通常
7、大于2小时),再进行下一道工序。4.1.4、用整平胶料找平 1)、混凝土表面凹陷部位应用刮刀嵌刮整平胶料修补填平,模板接头等出现高度差部位应用整平胶料填补,尽可能降低高差。2)、转角处理,应用整平胶料将其修补为光滑圆弧,半径大于10mm。3)、整平胶料须固化后(固化时间视现场气温而定,以手指触感干燥为宜,通常大于2小时),方可再进行下一道工序。4.1.5、粘贴碳纤维布 1)、按设计要求尺寸裁剪碳纤维布,除非特殊要求,碳纤维布长度应在3m以内。2)、配置、搅拌粘贴胶料,然后用滚筒刷均匀涂抹于所粘贴部位,在搭接、拐角部位合适多涂抹部分。3)、用特制光滑滚子在碳纤维布表面沿同一方向反复滚压至胶料渗出
8、碳纤维布外表面,以去除气泡,使碳纤维布充足浸润胶料。多层粘贴应反复以上步骤,待纤维表面指触感干燥为宜,方可进行下一层碳纤维布粘贴。4)、在最外一层碳纤维布外表面均匀涂抹一层粘贴胶料。4.4、地面恢复:因原地面未配筋,所以用人工搅拌1:2水泥砂浆(掺5107胶,为保持新旧砼接缝处结合好,掺用UEA膨胀剂)即可,地面面层用铁抹压光恢复。5、质量确保方法:1)、对于砼工程,应振捣密实,面层平整,砂浆拌制严格根据设计配比,杜绝偷工减料现象发生。2)、碳纤维粘贴工程:碳纤维布沿纤维方向搭接长度不得小于100mm。粘贴碳纤维布应尽可能避开障碍物,如遇无法清除障碍物而需截断时,在截断部位要给予合适处理,具体
9、方法应视不一样情况而定。3)、碳纤维材料方面可靠确保碳纤维片含有极佳力学性能,是和它本身材质属性、成片加工工艺密不可分。现在,国产碳纤维片和进口碳纤维片之间从质量、性能及生产工艺上,全部存在着较大差异,具体表现为: (1)材料匀质性:碳纤维束只有分布排列均匀,加工成片后才能起到整体均匀受力作用;若才只好匀质性不好,则构件受力后造成纤维片局部受力不均,使碳纤维补强效果不能充足发挥出来。所以,材料匀质性问题,是现在国产碳纤维片提升质量所待处理关键性问题。 (2)碳纤维片中预浸树脂含量:我们用于结构补强碳纤维片是含有预浸树脂。其作用是使纤维之间相互约束、相互粘结成为共同受力整体,但其含量过多、浸渍过
10、厚,却无益于修复、补强。因为碳纤维补强混凝土结构是靠上涂及下涂环氧树脂对碳纤维片反复渗透来完成。假如纤维片中预浸树脂含量过多,则粘贴碳纤维片时树脂渗透效果就比较差,直接影响施工质量。现在国产材料在控制低预浸树脂含量方面和国外产品相比仍有较大差距。 (3)碳纤维段丝率:因为纤维丝很细,只有7m,极易出现段丝。所以,尽可能地降低纤维丝断裂,确保纤维片连续性和整体性,是确保最终补强效果一个关键参数。这也是国产材料需要处理一个大问题。国产原丝杂质多,是造成碳纤维强度不高关键原因之一(间下表)。 中国外碳纤维中金属杂质含量比较 (引自高科技纤维和应用杂志第2期)(单位:106)生产厂 Na K Ca M
11、g Fe小 计日本T300 10-15 1-15 10 2 1-5 24-27日本T700 7.4 1.0 24.6 3.8 23.5 60.3日本T800 10.1 3.5 18.5 3.4 35.5 中国甲厂 14 26 24 11 53 128中国乙厂 95 22 105 17 101 340(注:T300为文件值,其它为实测值)为确保碳纤维片修复补强混凝土结构质量,本企业使用碳纤维片是性能质量优异日本东丽企业产品。6、安全施工及场容:1)、裁剪及使用碳纤维布时应尽可能远离电源,尤其是高压电线及输电线路。2)、碳纤维布配套用胶要远离火源,避免阳光直接照射。3)、现场施工人员应穿工作服,同时还须佩戴口罩和手套,施工人员严禁在现场吸烟。4)、配置及使用胶场所必需保持良好通风。5)、施工所用砂、石子、水泥等材料堆码整齐,施工完成后,将施工所产生垃圾立即清运出现场,作到工完场清。7、工程验收:7.1、工程验收时必需有碳纤维及其配套胶料厂家所提供材料检验证实。 7.2、 每一道工序结束后均应按工艺要求进行检验,作好相关验收统计,如出现质量问题,应立即返工。7.3、施工结束后现场验收以评定碳纤维布和混凝土之间粘结质量为主,用小锤等工具轻轻敲击碳纤维布表面,以回声来判定粘结效果,如出现空鼓等粘贴不密实现象,应采取针管注胶方法进行补救。若粘结面积小于90,则判定为粘结无效,需重新施工。
