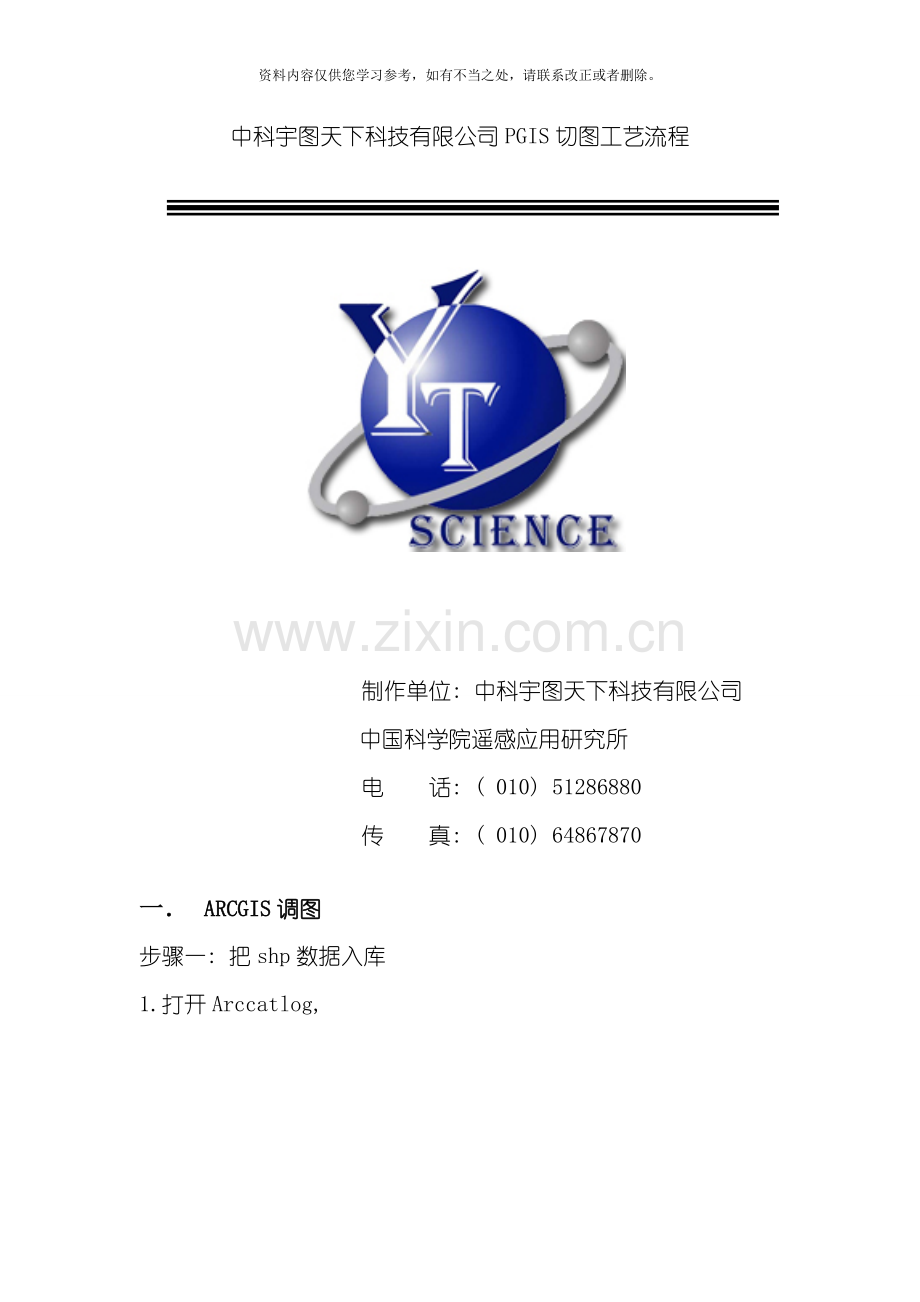

中科宇图天下科技有限公司PGIS切图工艺流程

制作单位: 中科宇图天下科技有限公司
中国科学院遥感应用研究所
电 话: ( 010) 51286880
传 真: ( 010) 64867870

一． ARCGIS调图
步骤一: 把shp数据入库
1.打开Arccatlog,

2新建一个gdb的数据库

3.导入数据库中把数据

4.注意:把*.Mxd的工作空间放到库外边

5.把*.Mxd的工作空间打开, 把数据放在一定比例尺状态下,
配图各级别比例尺如下表所示
级别
对应比例尺
17
1: 6000
18
1: 3000
19
1: 1500

调图注意的事项:
( 1) 、 数据属性正确, 必填字段不能出现为空值、 错值出现。
( 2) 、 各要素间拓扑关系正确, 无压盖、 重叠、 缝隙等,
( 3) 、 所有POI点信息要落在建筑物上, POI点信息分布合理, 无压盖、 重点等, 不能漂浮在绿地、 路面等。
( 4) 、 路网分级合理、 无孤立路、 断路, 路网等级中与上一级道路连通的次级道路要和上级道路一起显示。
( 5) 、 与道路连通的环岛、 立交、 桥等道路附属设施显示级别与其连通的上一级道路显示级别保持一致。
( 6) 、 根据业务需求比例尺显示内容, 对原始数据进行制图综合: 道路抽稀、 建筑物抽稀、 点抽稀等。
( 8) 、 数据符号化应符合相应的国家、 行业技术规范及本项目要求。
( 9) 、 要素标注字符不宜过长, 对于名称过长的要进行合理的分行显示
6.注意: 在所有的图层的字体符号都整理好了, 方可生注记

然后点击CONVERT, 生成注记如下图

处理不合理的注记

编辑修改注记, 到合理位置

地图整饰
地图配色: 地图是客观世界的形象描述, 是空间信息的图形表示, 因此在地图配制过程中应以读者的角度配制大众容易接受且美观的地图, 如: 河流用蓝色系、 道路用橙色、 植被与绿地用绿色系等。
符号化渲染: 根据相关的国家、 行业技术标准规范, 对PGIS相关要素进行分级符号化渲染。
地图标注: 地图主要是用来传达地理要素的信息, 如只在地图上显示要素并不能将地理要素的信息表示完整, 而将文本添加到地图上会改进地图上地理信息的可视化, 警用地理信息系统配图, 要运用多种标注方式来恰当表示地图标注信息。
注意: 生注记时一定把数据放到一定的比例尺下, 一般的标注最好不要压盖路面。移动注记时一定要在编辑状态下, 移动的顺序最好保持一致的顺序, 同时左同时右保持美观, 注记较长的最好分行显示。
地图切片样例:
17级:

18级:

19级:

二． ARCGIS切图
由于PGIS栅格图片具有一定的切图级别标准, 在使用ArcGIS或其它切图工具切图时, 应遵循以下原则:
1. 图像的起始点应符合PGIS特定级别的起始点;
2. 图像的缩放比例尺应符合PGIS特定级别的比例尺;
3. PGIS所支持的经纬度范围包括所有东经及北纬区域, 也就是说从( 0, 0) 到( 180, 90N) , 所切图片须在此范围之内。
4. 为符合PGIS平台的地图制图标准要求, 需对ArcGIS地图出图比例尺统一设置如下( 以256*256像素单个图像为标准) :
切图级别
比例尺分母
单图经纬跨度
19
1502.00795
0.
18
3005.6559
0.
17
6011.16543
0.00390625
5. 在实际的PGIS栅格图片生成工具中, 地图工程的比例尺分母均采用整数( 750, 1500, 3000, 6000, ···) 。这样, 其切图的分辨率是89.786。由于在ArcGIS切图时仅支持整数的分辨率, 故实际分辨率应为整数”90”, 此时只能将比例尺调整为非整数比例。也就是说, 在ArcGIS中所切的图片:
6. 要符合以上表格中某一级别的比例尺;
7. 该级别图片的起始点应当能被单图经纬跨度数值整除;
8. 图片范围应处于”东经”以及”北纬”范围之内;
9. 需要注意的是, 切图时必须将DPI设置为”90”;
10. 切片格式:PNG32。
11. 保存路径
步骤如下:
1. 首先要安装arcsever然后要发布服务, 打开arccatalog, 双击add arcgis server, 弹出对话框genneral 输入服务器和机器名称如下 点击完成
loc
Localhost/arcgis/services
Yutu809
2. 然后找到*.Mxd右击发布服务

服务属性

注意: 切图时, 比例一定不能属于切19级就输入1500, 这是不正确的, 要输入1502.00795
