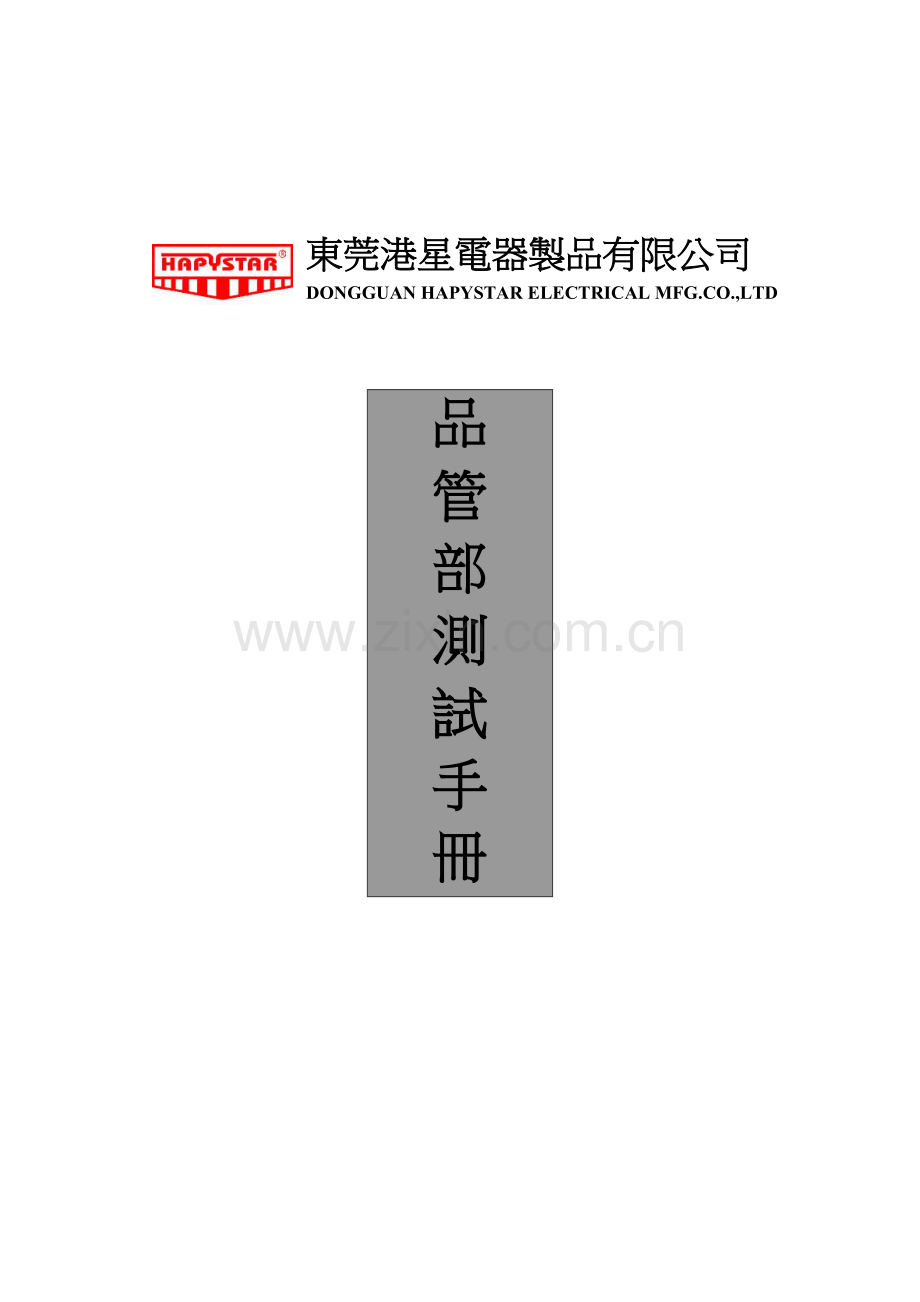

東莞港星電器製品有限公司
DONGGUAN HAPYSTAR ELECTRICAL MFG.CO.,LTD

品
管
部
測
試
手
冊

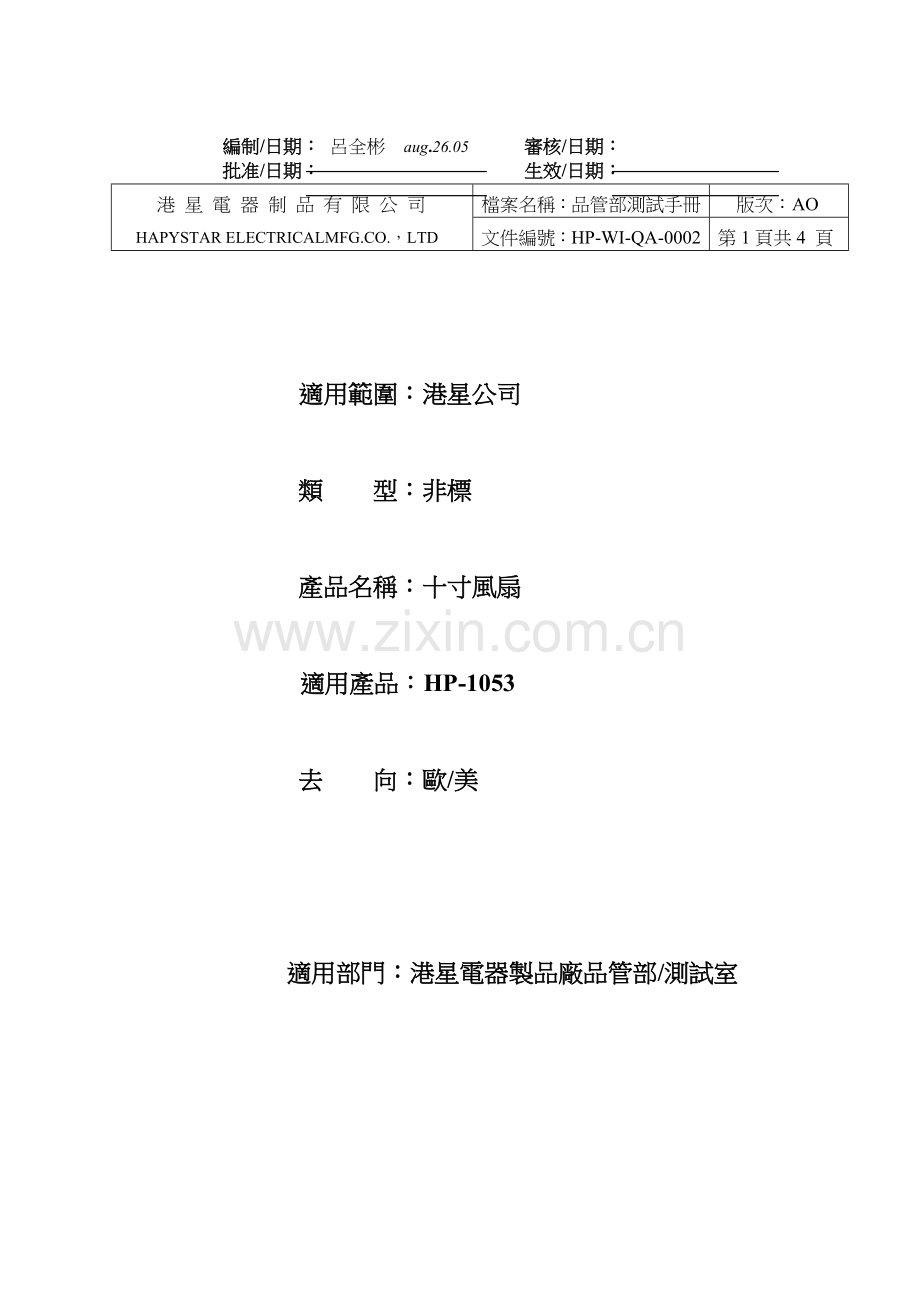

編制/日期： 呂全彬 aug.26.05 審核/日期：
批准/日期： 生效/日期：
港 星 電 器 制 品 有 限 公 司
HAPYSTAR ELECTRICALMFG.CO.，LTD
檔案名稱：品管部測試手冊
版次：AO
文件編號：HP-WI-QA-0002
第1頁共4 頁

適用範圍：港星公司

類 型：非標

產品名稱：十寸風扇

適用產品：HP-1053

去 向：歐/美

適用部門：港星電器製品廠品管部/測試室

港 星 電 器 制 品 有 限 公 司
HAPYSTAR ELECTRICALMFG.CO.，LTD
檔案名稱：品管部測試手冊
版次：AO
文件編號：HP-WI-QA-0002
第2頁共4 頁
測 試 序 號
測 試 項 目
測 試 內 容 及 方 法
功 能 方 面 的 測 試
1

電流測試
測試方法：將樣機風扇接通額定電源，開機1分鐘讀取電流讀數。
測試要求：電流高檔：600～800mA
底檔：450～650mA
2

轉速測試
測試方法：將樣機風扇通過直流電源接通額定電源開機1分鐘，用閃光測試儀測量其正常工作時的轉速並讀取測試儀上所顯示的轉速。
測試要求：轉速高檔：2500±10%RPM
抵檔：2000±5%RPM
3

風速測試
測試方法：將樣機風扇通過直流電源開機1分鐘，用風速測試儀離風扇10cm處測量風扇的風量數並讀取測試儀上所顯示的風速。
測試要求：風速高檔：3.3±0.2 m/s
低檔：2.5±0.2 m/s
4

放電時間測試
測試方法：將樣機風扇裝上八節“金霸王”電池，放電，並記錄放電時間。
測試要求：放電時間≥16小時
安 全 方 面 的 測 試
5

電池反裝測試
測試方法：將樣機風扇裏的電池任意反裝，開機8小時並記錄其反裝後的異常現象。
測試要求：8小時後不可以有電池存在爆炸、漏液、破皮現象

6

短路測試
測試方法：將風扇電池在正常的裝配下，在DC的輸入端短路。
測試要求：測試中，風扇應無異常現象發生如：（起火、冒煙、熔膠以至內部帶電體外露，金屬件熔融或熾紅，等現象）

港 星 電 器 制 品 有 限 公 司
HAPYSTAR ELECTRICALMFG.CO.，LTD
檔案名稱：品管部測試手冊
版次：AO
文件編號：HP-WI-QA-0002
第3頁共4 頁
測 試 序 號
測 試 項 目
測 試 內 容 及 方 法
安 全 方 面 的 測 試
7

斜台測試
測試方法；將樣機風扇折疊為直角90°，斜放於一個10°斜臺上以最受力的一方往下移動。
測試要求：不可以有到下或有接觸不良現象。
8

開關壽命測試
測試方法：將樣機風扇接通額定電源，以10次/分鐘做開關壽命10000次。
測試要求：壽命後樣機開關功能OK，無INT現象，節度OK，力度OK 。
9
上、下本體配合壽命
測試方法：將樣機風扇上、下本體配合以6～8次1分鐘的速度進行壽命測試2000週期
測試要求：2000週期後不可以有扣位沒有扣力或鬆動現象。
並記錄壽命前後的拆、裝力
10
電池蓋壽命測試
測試方法；將樣機風扇電池蓋兩扣位以6～8次1分鐘的速度進行壽命測試2000週期
測試要求：2000週期後其扣位不可以有鬆動後扣位磨損現象。
11
長開壽命測試
測試方法：將樣機風扇接通額定電源（電壓由一個直流機提供）開機125小時。
測試要求：125小時後樣機風扇能正常運行其運行功能OK
12
五分鐘ON/OFF壽命測試
測試方法：將樣機風扇接通額定電源（電壓由一個直流機提供）開機以開、關為一個週期總運行2000週期。
測試要求：2000週期後樣機風扇能正常運行其功能OK
13
螺絲扭力測試
測試方法： 用扭力批檢測各螺絲扭力。
測試要求：馬達座螺絲≥6kgfcm；壓片螺絲≥4kgfcm;馬達螺絲≥8kgfcm;

港 星 電 器 制 品 有 限 公 司
HAPYSTAR ELECTRICALMFG.CO.，LTD
檔案名稱：品管部測試手冊
版次：AO
文件編號：HP-WI-QA-0002
第4頁共4 頁
測 試 序 號
測 試 項 目
測 試 內 容 及 方 法
結 構 方 面 的 測 試
14
開關力度測試
測試方法：用推拉力磅檢測樣機開關力度。
測試要求：高檔開、關力：1.5~3.0LBS
低檔開、關力：1.5～3.0LBS
15
電池蓋力度測試
測試方法：用推拉力磅測量電池蓋裝上力和拆下力度，並記錄推拉計上的數據。
測試要求：裝力≥6Kgf
拆力≥8Kgf
16
風窗力度測試
測試方法：用推拉力磅測量其風窗的裝上力和拆下力度，並記錄推拉計上的數據。
測試要求：裝力≥6Kgf
拆力≥8Kgf
