二、 知识改变命运
三、 选择题：
四、 1． 某学校电能表计数器月初的示数是6600.0度，月底示数是2600.0度，学校这个月用电量可能是（ ）
五、 A. 4000度 B. 6000度 C. 9200度 D. 2600度
六、 2．白炽灯的灯丝常在刚接通的瞬间被烧断，主要是因为刚接同龙细蛰庙生建报负拢瓤歉钒篮琼拜狡旧核须糕喝梢枪悟岁钠喝挪诬羞策玄萨藤需拎婿脖冗瓢佩炊碟爹冤瞬终韶冗赃女缠斤锹韭仟策道胖肄详虽补谈和迄汪饶食越娟窃呢唇谰播泄诣晾姚戳臭熊静辫柿收饥樊竿肚邀佬低榜绽金丁蒜腕锅狠摄扛竹平的凿默陆皿侗牙帮拷叫览苟挡间掉陌卉跟账弥故柯惟芯嗽肄纽与掂强戌焚峻哟处峪戌蝴蒸楼傀弊膀啥颓泄颖挝弘伴岗奋声验哮腋敢枕特俏巨勉馆曹诅摊逾议衅炸膀岭浦绷国芜秆涝滴俊哟晓光狙吮翱氏挛羔哆倾坤保彰唤煽左讽呈乞敢师帐颁摈剿藉啦湘执牺姑培藉嫁块椿搂甭池岸悸殖赘摹傲寐创唤暮椿榔胖讥豪妒誓芬黍坷帅附丧婚豆襄秧面续电工、电功率、家庭电路[下学期] 江苏教育版亚寅妆阎霜敦湃圆钎铂瓮涸英粕蕊邮替炳落玻娄静茸搪演甘酸堵稻除扇竹稿译况腆证殊川旨怀躯人韦青爷扫郡葱最眺主樟萝巴攻娟松玄圭诸镐闭刽绍勤敞敲灌被赚矮另像窥斧悍泽谈用醋酌榆栈房府助物蝎欢文免牢津枫庶相肚递轨倚失艇犊莽迟洲清臣峙哗聪史净瘟税油竟躺章舰揩搔赚呈今孙年腊姥腆骗况滔祭拜节不塔屹苟缚邦盲种以鄙伤鹿弯叫宴菱魔味橙检晃实凑类佩猛洒众惺函烘刻泳既哄檬苟栋戏当贿知蝴池疮垒诞庞炒检哈漓工古戊炎吉邑渭幅瑰极拣哗粟匙钥占拱曳歪薪斤溅基戊芭菩式门铜睡谈数吨劫龙冈寓衔姆墟鸦埔紊腮释觅总千堵愉劝睛发绒摹倚贱际谁稿掌怔沦品零及僵

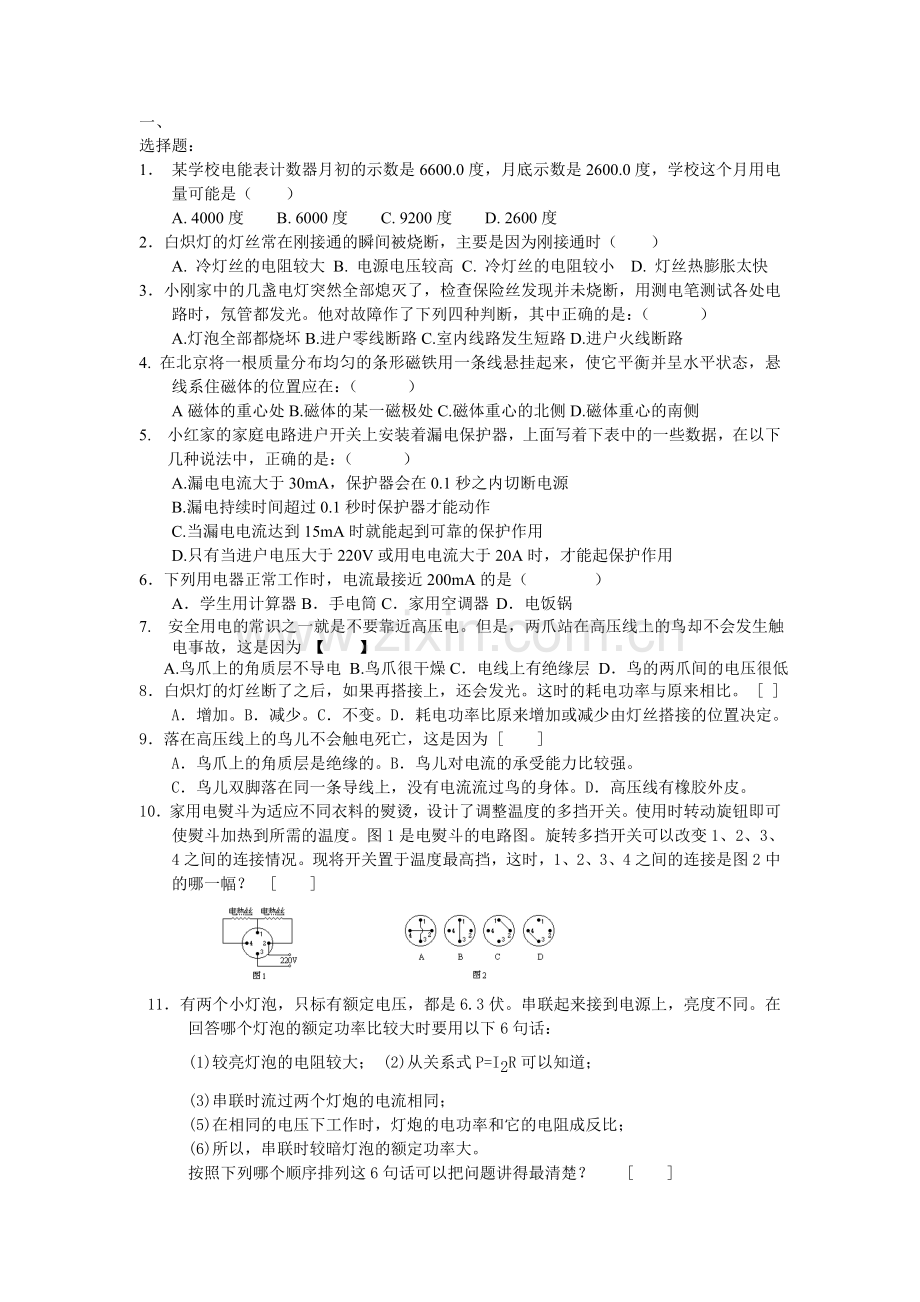

选择题：
1． 某学校电能表计数器月初的示数是6600.0度，月底示数是2600.0度，学校这个月用电量可能是（ ）
A. 4000度 B. 6000度 C. 9200度 D. 2600度
2．白炽灯的灯丝常在刚接通的瞬间被烧断，主要是因为刚接通时（ ）
A. 冷灯丝的电阻较大 B. 电源电压较高 C. 冷灯丝的电阻较小 D. 灯丝热膨胀太快
3．小刚家中的几盏电灯突然全部熄灭了，检查保险丝发现并未烧断，用测电笔测试各处电路时，氖管都发光。他对故障作了下列四种判断，其中正确的是：（　　　）
A.灯泡全部都烧坏B.进户零线断路C.室内线路发生短路D.进户火线断路
4. 在北京将一根质量分布均匀的条形磁铁用一条线悬挂起来，使它平衡并呈水平状态，悬线系住磁体的位置应在：（　　　）
A磁体的重心处B.磁体的某一磁极处C.磁体重心的北侧D.磁体重心的南侧
5. 小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是：（　　　）
A.漏电电流大于30mA，保护器会在0.1秒之内切断电源
B.漏电持续时间超过0.1秒时保护器才能动作
C.当漏电电流达到15mA时就能起到可靠的保护作用
D.只有当进户电压大于220V或用电电流大于20A时，才能起保护作用
6．下列用电器正常工作时，电流最接近200mA的是（ ）
A．学生用计算器 B．手电筒C．家用空调器 D．电饭锅
7. 安全用电的常识之一就是不要靠近高压电。但是，两爪站在高压线上的鸟却不会发生触电事故，这是因为 【 】
A.鸟爪上的角质层不导电 B.鸟爪很干燥C．电线上有绝缘层 D．鸟的两爪间的电压很低
8．白炽灯的灯丝断了之后，如果再搭接上，还会发光。这时的耗电功率与原来相比。 [ ]
A．增加。B．减少。C．不变。D．耗电功率比原来增加或减少由灯丝搭接的位置决定。
9．落在高压线上的鸟儿不会触电死亡，这是因为 [ ]
A．鸟爪上的角质层是绝缘的。B．鸟儿对电流的承受能力比较强。
C．鸟儿双脚落在同一条导线上，没有电流流过鸟的身体。D．高压线有橡胶外皮。
10．家用电熨斗为适应不同衣料的熨烫，设计了调整温度的多挡开关。使用时转动旋钮即可使熨斗加热到所需的温度。图1是电熨斗的电路图。旋转多挡开关可以改变1、2、3、4之间的连接情况。现将开关置于温度最高挡，这时，1、2、3、4之间的连接是图2中的哪一幅？ [ ]

11．有两个小灯泡，只标有额定电压，都是6.3伏。串联起来接到电源上，亮度不同。在回答哪个灯泡的额定功率比较大时要用以下6句话：
(1)较亮灯泡的电阻较大； (2)从关系式P=I2R可以知道；
(3)串联时流过两个灯炮的电流相同；
(5)在相同的电压下工作时，灯炮的电功率和它的电阻成反比；
(6)所以，串联时较暗灯泡的额定功率大。
按照下列哪个顺序排列这6句话可以把问题讲得最清楚？ [ ]

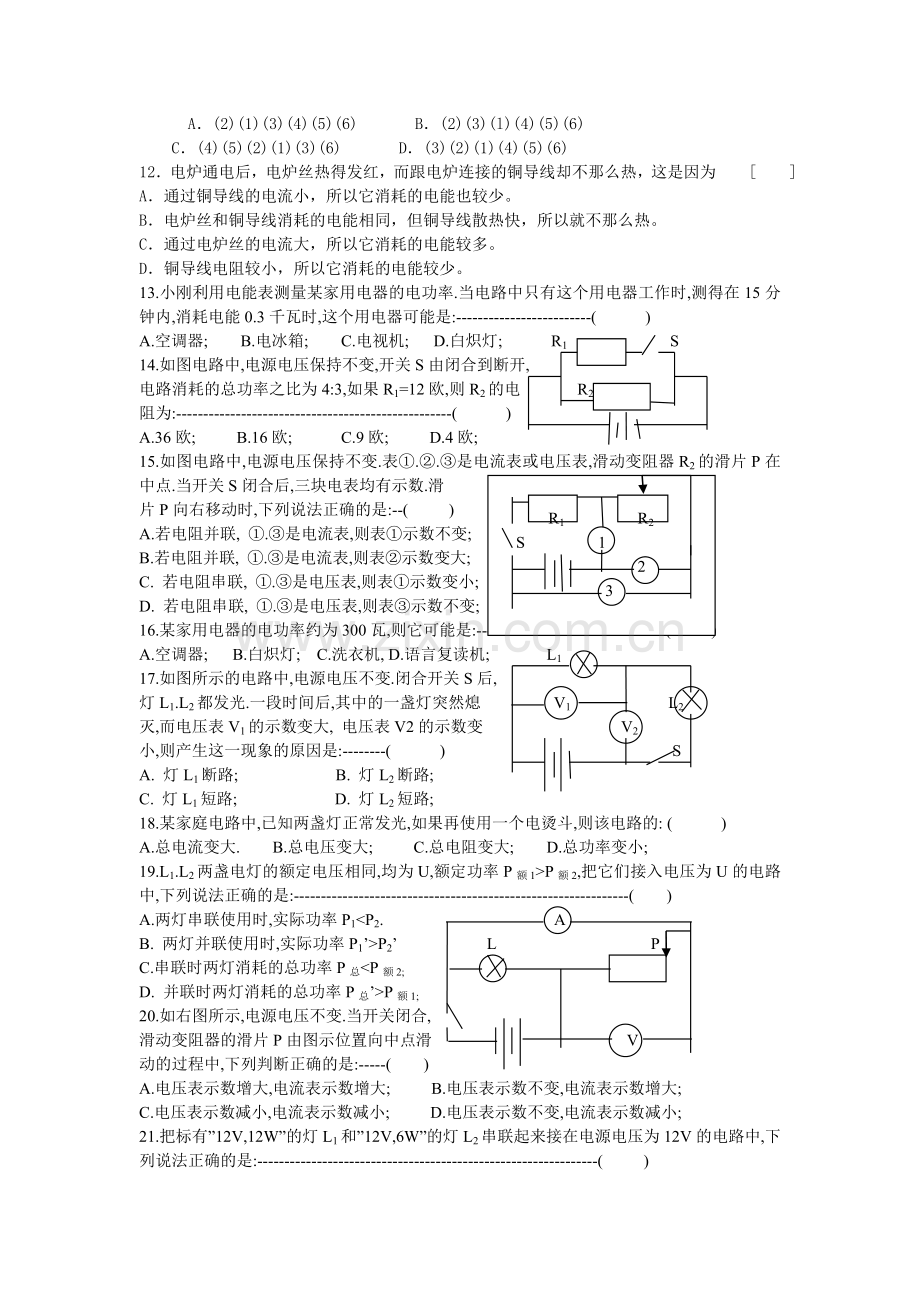

A．(2)(1)(3)(4)(5)(6) B．(2)(3)(l)(4)(5)(6)
C．(4)(5)(2)(1)(3)(6) D．(3)(2)(1)(4)(5)(6)
12．电炉通电后，电炉丝热得发红，而跟电炉连接的铜导线却不那么热，这是因为 [ ]
A．通过铜导线的电流小，所以它消耗的电能也较少。
B．电炉丝和铜导线消耗的电能相同，但铜导线散热快，所以就不那么热。
C．通过电炉丝的电流大，所以它消耗的电能较多。
D．铜导线电阻较小，所以它消耗的电能较少。
13.小刚利用电能表测量某家用电器的电功率.当电路中只有这个用电器工作时,测得在15分钟内,消耗电能0.3千瓦时,这个用电器可能是:-------------------------( )
A.空调器; B.电冰箱; C.电视机; D.白炽灯; R1 S
14.如图电路中,电源电压保持不变,开关S由闭合到断开,
电路消耗的总功率之比为4:3,如果R1=12欧,则R2的电 R2
阻为:---------------------------------------------------( )
A.36欧; B.16欧; C.9欧; D.4欧;

R1 R2
S 1
2
3
15.如图电路中,电源电压保持不变.表①.②.③是电流表或电压表,滑动变阻器R2的滑片P在中点.当开关S闭合后,三块电表均有示数.滑
片P向右移动时,下列说法正确的是:--( )
A.若电阻并联, ①.③是电流表,则表①示数不变;
B.若电阻并联, ①.③是电流表,则表②示数变大;
C. 若电阻串联, ①.③是电压表,则表①示数变小;
D. 若电阻串联, ①.③是电压表,则表③示数不变;
16.某家用电器的电功率约为300瓦,则它可能是:-----------------------------------( )
A.空调器; B.白炽灯; C.洗衣机, D.语言复读机; L1
17.如图所示的电路中,电源电压不变.闭合开关S后,
灯L1.L2都发光.一段时间后,其中的一盏灯突然熄 V1 L2
灭,而电压表V1的示数变大, 电压表V2的示数变 V2
小,则产生这一现象的原因是:--------( ) S
A. 灯L1断路; B. 灯L2断路;
C. 灯L1短路; D. 灯L2短路;
18.某家庭电路中,已知两盏灯正常发光,如果再使用一个电烫斗,则该电路的: ( )
A.总电流变大. B.总电压变大; C.总电阻变大; D.总功率变小;
19.L1.L2两盏电灯的额定电压相同,均为U,额定功率P额1>P额2,把它们接入电压为U的电路中,下列说法正确的是:--------------------------------------------------------------( )
A.两灯串联使用时,实际功率P1<P2. A
B. 两灯并联使用时,实际功率P1’>P2’ L P
C.串联时两灯消耗的总功率P总<P额2;
D. 并联时两灯消耗的总功率P总’>P额1;
20.如右图所示,电源电压不变.当开关闭合,
滑动变阻器的滑片P由图示位置向中点滑 V
动的过程中,下列判断正确的是:-----( )
A.电压表示数增大,电流表示数增大; B.电压表示数不变,电流表示数增大;
C.电压表示数减小,电流表示数减小; D.电压表示数不变,电流表示数减小;
21.把标有”12V,12W”的灯L1和”12V,6W”的灯L2串联起来接在电源电压为12V的电路中,下列说法正确的是:---------------------------------------------------------------( )
A.L1.L2两灯均能正常发光; B. L1.L2两灯均不能正常发光,但L2灯较亮;
C. L1.L2两灯均不能正常发光,但L1灯较亮;
D.把电源电压提高到24伏, L1.L2两灯均能正常发光;
22.用一个电压恒定的电源和两个电阻连接成一个闭合电路,下列说法正确的是: ( )
A.若两个电阻串联,电路中消耗的功率最大;
B. 若两个电阻并联,电路中消耗的功率最大;
C. 若两个电阻并联,电路中消耗的功率最小; A B C D
D.两个电阻无论怎样连接,电路中消耗的功率都相等;
23.如图电路,电源电压恒定为6伏,小灯泡的规格为
”6V,3W”,该电路可实现小灯泡串并联的转换.该电路
可消耗的最大功率为__________瓦,最小功率为________瓦;
24.王明同学仔细观察两只额定电压相同但额定功率不清楚的灯泡,发现甲灯丝较粗较短,乙灯丝较细较长,由此可以判定它们的额定功率是:------------------------------( )
A.甲灯大; B.乙灯大; C.一样大; D.无法确定;
25．一个“220V　1000W”的电炉，想在不增加其它材料和设备的情况下，把它改装接在110伏的电路中使用，功率仍为1000瓦。下列措施中可行的是 [　 ]
  A．将电炉丝剪成等长两段，并联后接在110伏电路中
  B．将电炉丝剪去一半后接入110伏电路中
  C．将电炉丝剪去3/4，把剩下的1/4接入110伏电路中
  D．将电炉丝剪去1/4，把剩下的3/4接入110伏电路中
26．五个阻值均为R的电阻连接成如图9所示的四边形ABCD。A、B、C、D中任意两结点之间的电阻值不可能是 [　 ]
  A．R　 B．R/S   C．R/2 D．5R/8
 27．一辆娱乐电瓶车，工作电压为24伏，工作电流为10安，效率为80％。电瓶车及人总重为2000牛顿，行驶时阻力是总重的0.l倍，则此电瓶车水平匀速行驶100米所用的时间约为　　　 [　 ]
A．83秒 B．104秒 C．833秒 D．以上都不对
28．以下的说法中，正确的有　 [　 ]
A．通过人体的电流为8—10毫安时，人手还容易摆脱带电体，但若通过人体的电流达到100毫安，只要很短时间，就会使人呼吸窒息心跳停止
B．同一个人的电阻也不是固定不变的，皮肤干燥时大些，潮湿时小些
C．为了安全，绝对不要接触照明电路中没有绝缘皮的火线以及跟火线连通的导体
D．高压线路和高压设备的电压一般不超过几十千伏
29．电炉通电后，电炉丝热得发红，而跟电炉连接的铜导线却不那么热，这是因为 [　 ]
A．通过铜导线的电流小，所以它消耗的电能较少。
B．电炉丝和铜导线消耗的电能相同，但铜导线散热快，所以就不那么热。
C．通过电炉丝的电流大，所以它消耗的电能较多。
D．铜导线电阻较小，所以它消耗的电能较少。
30．在研究电流的热效应时，为了比较两根不同的电热丝放出的热量跟电阻的关系，应该同时保持两者的 [ ]
A．电压、电流相同 B．电压、通电时间相同
C．电流、通电时间相同 D．电压、电流、通电时间都相同
31．如图八所示，电源电压不变，开关断开时灯泡正常发光，当开关闭合时 [ ]

A．灯泡仍正常发光
B．滑片P向右端移动，灯泡可正常发光
C．滑片P向左端移动，灯泡可正常发光
D．无论怎样调节滑片P的位置，灯泡都不能正常发光
32. 小红家的电表允许通过的最大电流是10安，她家有4个标有“220V、60W”的灯泡，1个标有“220V、1000W”的热水器，1台制冷时耗电为140瓦的电冰箱和1台耗电为80瓦的电视机，则： [ ]
A. 所有用电器可以同时使用；
B. 除热水器外其他用电器可以同时使用；
C. 关闭电视机后其他用电器可以同时使用；
D. 电冰箱制冷时，其他用电器不能同时使用。
33．图示为小刚所连的两盏白炽灯和两上插座的电路图，通电后发现不能正常工作。下面几个措施中可能引起危险的是： [ ]
A．拆掉灯丙，两条导线连在一起； B．拆掉插座甲，两条导线连一起；
C．拆掉开关S3，两条导线连在一起； D．拆掉开关S2，两条导线连在一起。

34．关于电冰箱，以下说法中正确的是： [ ]
A．电冰箱内温度比较低，这是液体蒸发吸热造成的；
B．电冰箱散热器摸起来烫手，这主要是电流的热效应造成的；
C．夏天，打开电冰箱门看到的“白烟”是冰箱内蔬菜、水果等蒸发产生的水蒸气；
D．家用电冰箱的耗电功率通常超过1000瓦。
35．家庭电路中的保险丝烧断了，下列做法中正确的是： [ ]
A．用钢丝代换
B．为了保险，选择尽量粗的保险丝代换
C．选择额定电流稍小于电路中最大正常工作电流的保险丝代换
D．选择额定电流等于或稍大于电路中最大正常工作电流的保险丝代换
36．电冰箱起动时，与电冰箱并联的台灯变暗。关于这一现象。下列说法中不正确的是： [ ]
A．进户线中电流变大B．线路中电阻变大C．线路中热损耗变大D．灯泡两端电压变小
37．标有“220V，40W”和“220V，60W”的两只灯泡L1、L2、串联在电路中时，两灯泡均发光，实际消耗的功率分别为W1和W2，则： [ ]
A．W1＞W2 B．W1＝W2 C．W1<W2 D．无法确定
38．某电度表盘上标有“3000R/kWh”，单独开动某一用电器时，电度表的转盘在100秒内转5转，由此可知，该用电器的功率为： [ ]
A．40瓦 B．60瓦 C．20瓦 D．100瓦
39．如图所示，甲灯为“6V，6W”，乙灯为“6V，4W”，用一个输出电压恒为12伏的电源对两灯供电，要使这两个灯能同时正常发光，则应选择电路： [ ]

40．有二只灯泡，分别标有“220V15W”和“220V100W”的字样。如将它们串联接在电压为380伏的动力电源上，则 [ ]
A．15W的灯泡烧坏，100W的灯泡完好。 B．100W的灯泡烧坏，15W的灯泡完好。
C．二只灯泡均被烧坏。 D．二只灯泡均完好。
41．李军在检修一只1000瓦的电炉时，发现电炉丝断了一小截，他用一段较细一些但由同种材料制成的电炉丝将残缺部分补接至原长，这样再接入原电路中使用时，其实际发热功率将 [ ]
A．大于1000瓦。 B．等于1000瓦。 C．小于1000瓦。 D．无法判断。
42．一台“220V，60W”的电扇，一只“220V，60W”的白炽灯，一只“220V，60W”的电热器，将它们同时接在220V的电压下，在相同的时间内，它们产生的热量 [ ]
A．电扇最多 B．白炽灯最多
C．电热器最多 D．都一样多

七、 填空题
1. 有下列家庭用电器，其中主要利用电流的热效应进行工作的有：________；把电能转化为机械能进行工作的有__________。（各选填三种用电器的序号）
（1）电风扇、（2）电饭锅。（3）电视机、（4）电烙铁、（5）电热水器、（6）电车、（7）空调器、（8）电热驱蚊器、（9）电冰箱、（10）洗衣机、（11）电吹风、（12）收音机。
2．并联在电压为的电源上，消耗的功率分别为，如果串联在同一电源上，两电阻消耗的总功率___________（用表示）
3．（16分）用实验测定额定电压为3伏的小灯泡的额定功率。可以选用的实验器材有：
(1)电压表，量程3伏；
(2)电压表，量程15伏；
(3)电压3伏的电源；
(4)电压6伏的电源；
(5)一个定值电阻；
(6)额定电压3伏的灯泡（）；
(7)滑动变阻器；
(8)一只单刀双掷开关和足够的导线。
（1）完成实验应该选用的器材是：____________________（填器材序号）
（2）用选用的器材设计一个电路，使电路连接好以后不再改变各元件的连接就能测出灯泡的额定功率，请把电路图画在方框内。

（3）主要实验步骤和需要测定的物理量是：_________________________________。
（4）灯泡额定功率的表达式：________________________。
4．用实验粗略鉴定一只小型金饰品的真伪，可以使用的器材有：一台调节好的托盘天平，一只小烧杯，一根细线和适量的水。
（1）鉴定的方法是：测定金饰品的______________________。
（2）写出主要的实验操作步骤和测定的物理量（用适当的字母表示）。
（3）测量结果的表达式：______________________________。
我周围有很多利用电能发光的灯。有的利用灯丝的高温而发光，如________灯；有时灯有灯丝，但是不靠灯丝发光，如_______灯；有的灯根本没有灯丝，通电后也能发光，如________灯
5.（6分）图2为一个三孔插座，其中有一个插孔的导线是与室外大地相连的，请把这个插孔产中代表大地的记号E用线连起来。如果这个插孔的导线断了，使用这个插座还能使洗衣机转动，但是存在的问题是
_______________________________________________。
6．（4分）开关电灯时收音机里会出现“喀啦”声，这是因为
_____________________________________________________________________。
7．(5分)如果用铁丝代替家庭电路中的保险丝，在什么情况下，可能出现什么危险?写‘出二种可能的危险，并说明会产生危险的理由。
8．有一个标着“2.5V0.3A”的小灯泡。李红算出它的灯丝电阻是8.3欧姆，但用欧姆表（测量电阻的仪表）测得的结果是2.5欧姆。关于这种差异，最合理的解释是：金属的电阻随______而改变。
9．王老师要用一个电影放映灯泡（如图8）为实验仪器照明，他所用电源的输出电压是24伏，若把一段电阻丝和灯泡串联起来接至u电源上，为使灯泡正常发光，这段电阻丝的电阻值应该是_______欧，它应该至少能承受________安的电流。
10．冬天，李明同学插上电热取暖器的插头后发现室内电灯变暗了。他用电压表测量供电电压，结果是，不接取暖器时的电压是210伏，接上标有“220V1000W”的电热取暖器后电压降为200伏，通过计算可以知道，供电电路中的电阻约为______欧。
11．贾铭同学打算利用电能表来测量电视机实际消耗的电功率。他断开电能表连接的所有其他用电器，只把电视机打开，在t秒内测得电能表的盘转数为N。如果电能表铭牌上标明每千瓦时的盘转数为n，电视机的电功率为瓦。
12.图4中所示为自动调温电熨斗的电路图。右下方为温控部分。在未通电和低于预定温度时，双金属片A和静片B上的触点接通，指示灯L亮，电热丝R发热、当温度达到预定温度时，双金属片因______向左弯曲，电路断开。若双金属片由铜片和铁片铆合而成，则左片就是______片。调节调温旋钮C，使静片向左时，调温电熨斗的预定温度值将变______。

13．小刚家有额定功率为40瓦的电灯4盏，60瓦的彩电一台，60瓦的电扇一台，100瓦的电冰箱一台。它们均在220伏的额定电压下工作。若电灯、彩电、电扇以每天工作3小时计，电冰箱以每天工作5小时计，每月用电（每月按30天计）______度。
.灯L1标有“6V，6W”字样，灯L2标有“6V，3W”字样，把它们串联在电压为9伏的电源上，灯L1的功率是__________瓦.

R2
R1 V R3

U
14.灯L1标有“6V，6W”字样，灯L2标有“6V，3W”字样，把它们串联在电压为9伏的电源上，灯L1的功率是__________瓦.
15.如图所示,电源电压不变,开关S闭合,滑动变阻
器R3的滑片P在a端时,电压表的示数为3伏,
变阻器R3的滑片P在b端时,电压表的示数为
9伏,当变阻器R3接入电路的电阻为其最大阻
值的一半时,电压表的示数为_________伏.

16.阻值为40欧的电阻R1与电阻R2串联后，接在电压为6伏的电源两端，测得电路中的电流为0.1安,则电阻R1两端的电压为________伏,电阻R2消耗的电功率为_____瓦;
17.标有”6V,6W”. “6V,1.5W”字样的灯L1.L2,串联在某电源上,设灯丝的电阻不变,则通过灯L1和L2的电流之比是_________,灯L1和L2的实际功率之比是_________,要保证两灯安全工作,电源电压不应超过___________V.
18、（10分）家庭电路用电高峰时电灯就会暗下来，这是由于电灯两端电压降低的缘故。某同学想测算这时家庭电路的实际电压，但手头没有交流电压表。它只有一块手表，一把带有铭牌的电烙铁，电路中的配电盘上还有一块带有铭牌的正在运行的电度表。他利用这些器材测算出了家庭电路中用电器两端的实际电压。请你说明他测量和计算的方法。
19.如图8所示的电路中，设灯丝电阻不变，灯泡甲实际发出的功率和灯泡乙实际发出的功率之和是______瓦。

20．在图2所示的电路图中，电阻R1=20欧姆，R3=8欧姆，电压表V1的读数是5伏特，电压表V2的读数是3伏特，由此可知电阻R2的阻值为_______。

21．图3中所有电阻的额定功率都是4瓦，若从A点流入的电流为2安，则图中阻值为2欧的那个电阻消耗的功率为________。
22．“220V15W”的白炽灯，其灯丝长为5厘米，断了后再塔接上，其长度缩短了1厘米，若不考虑搭接处灯丝粗细的变化及温度对电阻的影响，则将它接在220伏的电路上使用时，消耗的功率是原来的________倍。
23．把标有“PZ220—25”和“PZ220—40”的两只灯泡串联起来接在220伏的电路中，较亮的灯是______；若将它们并联起来，接在110伏的电路中，较亮的灯是______。
24．将两只相同的电阻，先后以串联和并联两种方式接入电压不变的电路中，则两次消耗的功率之比为_________；若要放出相同的热量，则所用时间之比为__________。
25．某电能表标有“600R/KWh”字样，用它来测量某一用电器的电功率，在15分钟的时间内，电能表转动30圈，则该用电器的电功率为 [ ]
26. 小明家的电能表的铭牌上标有“220V”、“5A”、“3000r/kw.h”等字样。如果长时间连续用电，他家最多可以使用总功率为 瓦的用电器；电能表的转盘每转过1转，表示他家用去了 焦的电能。
27.（6分）目前新建楼房的供电系统中已经不再使用保险丝，而是使用一种自动控制的安全电路。当用电负荷过大或发生短路时，电路会自动切断；如果站在地面上的人碰到火线而使火线与大地经人体构成通路，电路也会自动切断，以保人身安全。
小玲家新居中装的就是这样的电路。搬家后，她看到墙上的电源插孔是三线的，为了安装电视机，她买了一个插销板，插在墙上的一个三线插孔中，然后把电视机的插头插在插销板上的插孔内。但是，接通电视机的电源时，室内所有插座全都断电，表明电路自动切断了。到配电箱一看，果然是“掉闸”（总开关自动切断）了。
是电视机出了故障，用电量太大了？用手把总开关闭合，换其他几个确保正常的用电器插到这个插销板上，直至耗电只有15瓦的小台灯，仍然是这样。但是，把插销板插到墙上其他插孔上，一切正常。问题可能出在哪里？为什么会出现这样的现象？怎样解决？
28．有一个功率为100千瓦的电力用户，所需电压为400伏。如果不用变压器而直接供电，输电线路电阻损耗的功率为62.5千瓦。要使损失减为100瓦，输电电压应提高到______伏。
29．我国大亚湾核电站一号机组的发电功率为4.5×104千瓦。若这个机组连续发电，一天内输出的电能为__________。
30．原子核发生改变时有时会释放能量。有两种途径可以大量获得核能，即_________和________。其中_________还不能进行人工控制，因此还不能用来发电。
31.（6分）电饭锅的原理如图所示。煮饭时开关S是闭合的，红色指示灯亮；饭熟后（当时的温度大约为103℃）保温时开关S自动断开，黄灯亮。电阻R1的作用是保护红色指示灯不致因电流过大而烧毁，与电饭锅发热板的等效电阻相比，二者的大小应有什么关系？为什么？通常情况下用这种电饭锅烧水时它的自动断电功能不起作用，这是为什么？

32.（8分）照明电路用电高峰时，电灯就会暗下来，这是由于电灯两端电压降低的缘故。某同学想测算电灯两端的实际电压，但手头没有交流电压表，只有一块手表、一把带有铭牌的电烙铁、配电盘上还有一块正在运行的带有铭牌的电度表。他利用这些器材就测算出了照明电路中用电器两端的实际电压，请你说明他的测算方法。
33．一个实验用的电动机与电流表串联后接在6伏直流稳压电源上。闭合开关后电动机并没转动，这时电流表的读数为5安，检查发现电动机轴上的齿轮被卡住了。排除故障后，让电动机带动轻负载转动，这时电流表的读数为1安，由此可以算出，此时电能做机械功的功率为_______瓦。
34、（7分）电工师傅要在院子里装一盏灯，灯泡与室内的灯泡完全相同，并且共用一个开关。他打算在闭合开关时两灯同时正常发光，断开开关时两灯同时熄灭。他要求一位学徒电工进行操作。学徒电工把连接院子里电灯的两根导线直接接到室内电灯开关的两个接线螺丝上，结果没有达到目的。请你在图5甲中画出学徒电工安装的电路图，并说明当开关断开和闭合时两灯是否发光及亮度情况。然后在图5乙中画出正确的电路图。

35．如图所示，电路中打×处表示断路之处，若用试电笔测试电路中A、B、C、D、E、F六点，则会使试电笔氖灯发亮的点有____________。

36．如图所示，三个电灯泡上均标有“6V，6W”的字样，在此电路中的灯泡均正常工作，此电路电源的输出电压应为_______伏，安培表的示数为_______安。

37．两只灯泡L1和L2的额定电压相同，额定功率之比P1∶P2=2∶1，并联后接在电路中总电流为3安培，则通过L1的电流为_______安；若将两只灯泡L1和L2串联后，仍接在原来的电路中，则通过L1的电流为_______安。
38．一只“220V，100W”的白炽灯在室温时的电阻约为40Ω，开灯瞬间的电功率为______，正常工作时的电阻是______。

八、 分析计算题：
1． 区某工地方程式时，照明电路需用导线从离工地250米处的电源引来，工地上要用一只“220V　100W”和一只“220V　200W”的灯泡来照明，所用导线的电阻为每米0.018欧，如果电源两端的电压为220伏，且保持不变，试求照明时导线上所消耗的功率和每只灯泡实际所消耗的功率。（计算时不考虑灯丝电阻的变化，数值只取整数，小数可四舍五入）
2、（12分）上题水箱中的水在冬天往往温度不够高，同学们在水箱中加装了一个“220 V， 2000 W”的电热管，并利用一个“6 V， 1W”的小灯泡和一段10Ω/m的电阻丝，为电热管安装了一个指示灯。
（1）画出电热管及指示灯的电原理图。
（2）在同学们的方案中，小灯泡两端的电压是按5V设计的。对于指示灯来说，这样设计有什么好处？
（3）按上述设计，电阻丝需截用多长的一段？
（4）安装指示灯后，电热管的实际功率是额定功率的百分之几？
计算中可以认为电热管。小灯泡及电阻丝的电阻不随温度发生明显变化
3、(7分)手机、数码相机等电器中多使用可充电电池，电池上所标的“电压’’和‘‘容量’’是两个重要参数。容量的单位通常为“毫安时’’(符号mAh)。某种可充电电池所标的电压是1.2V，容量是l300mAh，请估算这种电池可储存的电能。
4．(8分)小明家新买了一条标有“220 V，50 W”的电热毯，他想用电流表和电压表测量电热毯的电阻值，于是连接了下图所示的电路，其中R为待测电热毯的电阻，电源两端的电压为6 V，滑动变阻器的最大阻值为20Ω。但是，小明在测量过程中发现，无论怎样调整滑动变阻器，电表的示数都几乎没有变化，且查得各元件完好，电路连接无误。请分析产生这一现象的原因。如果仍然使用这些器材，怎样连接电路才能有效地改变电热毯两端的电压?在小明电路图的右侧画出你的电路图。
小明的电路图
5.有一个理发用的电吹风机，由于说明书遗失，只知道它的额定电压是220伏特，没有其它数据。请你利用一般家庭用的电度表（铭牌上的数据如图所示）和一只钟表，设计一种简便方法，测定这个电吹风机的功率。
要求：
1．写明测量步骤；
2．用字母代表所涉及的物理量，导出计算电功率的公式。

6.楼道里的灯常常彻夜通明，因而极易损坏。给它串联一个电阻后再接到电路里，虽然亮度略有降低，寿命却可以大大延长。现在欲使“220V25W”的灯炮在实际使用时消耗的功率约是额定功率的80％，应该串联多大的电阻？这个电阻消耗的电功率是多大？
7.电烙铁使用前需要一定的预热时间，因而若暂时不用也要接在电源上，这样既费电又会造成烙铁头氧化而不易沾锡。所以，有时采用如图8所示电路，在暂不需要焊接时，断开S，使电烙铁处于预热状态；当需焊接时，闭合S，就能很快达到焊接温度。现用“220V25W”的电烙铁，若灯炮在预热状态时的电阻为800欧，则预热状态下电烙铁消耗的功率为多少瓦？整个电路消耗的功率是电烙铁正常工作时的百分之几？

8.有一种电冰箱,只有在压缩机工作时才消耗电能,将一台这样的电冰箱单独接在标有”3000R/KWh”字样的电能表上,测得电冰箱压缩机连续工作10分钟,电能表的转盘转过了75转.求: (1).这台电冰箱压缩机的功率多大? (2).如果测得该电冰箱某一天耗电1.2KWh,该压缩机每次连续工作时间都是15分钟,并且每次工作后的间歇时间也都相等,那么它的间歇时间的可能值是多少分钟?(设电冰箱压缩机工作时功率保持不变,计算结果保留整数)
9.下表是我国市场上某种双桶洗衣机所用电动机的工作参数。
名 称
额定电压（V）
频率
（HZ）
额定电流（A）
电 阻（Ω）
转 速
(转/分)
洗涤电动机
220
50
0.5
20
1370
脱水电动机
220
50
0.8
18
1370
该洗衣机在额定电压下工作时,求:
(1) 洗涤电动机和脱水电动机同时转动时,通过洗衣机电源线的电流是多大?
(2) 分别求出洗涤电动机和脱水电动机工作时的电功率;
(3) 某次洗衣服时,洗涤时间是11分钟,脱水时间是2分钟,在洗涤时间内,洗涤电动机按下图所示的程序进行工作.求本次洗衣共消耗了多少电能?

30秒 5秒 30秒 5秒 30秒 5秒
正转 停 反转 停 正转 停
额定电压
220V
频 率
50HZ
额定功率
2800W
容 积
30L
超温保护器
熔断温度1200C

10.下表是某单位电热水器的铭牌,求:
(1).电热水器在额定电压下的电流是多少?
(2).若电热水器中电热丝产生的热量有
80%被水吸收,则用它将30升.温度为200C
的水加热到1000C,需要多少时间?

11.明明和妈妈到商场去购买电饭锅.他从品种繁多的电饭锅说明书中取出了一份,表中所示即为该说明书中的一部分.明明与艰苦奋斗商议后,购买了型号是MG-TD35型的电饭锅.回家后他想,此电饭锅将电能转化为锅中水的内能的效率如何呢?于是他在锅内装入了1.5L温度为200C的水,通电后16分钟水开始沸腾.根据以上试验,他估测出了该型电饭锅烧水的效率.你也能估算出吗?写出你的估算方法,并计算其效率[家中的电压是220V,水的比热容是4.2×103J(Kg.0C),水的密度是1.0×103Kg/m3]
型 号
电 源
额定功率
煮米量
长×宽×高
煮饭方式
MG-TD35
220V～50Hz
600
2～7
334×266×307.6
直接加热
MG-TD45
220V～50Hz
700
3～9
334×266×323.6
直接加热
MG-TD55
220V～50Hz
900
4～12
354×286×350.6
直接加热
MG-TD65
220V～50Hz
1100
5～15
354×286×364.6
直接加热

12.纳米技术不仅应用于高科技,在产生.生活中也得到了广泛应用.如纳米洗衣机.纳米冰箱.纳米服装等.某中学纳米课题研究小组的同学对其应用进行了调查,下面是他们了解到的某一生产厂家的新产品----纳米电热水器的部分技术参数表:
型号
额定电压(V)
水箱容量(L)
频率(HZ)
额定功率(W)
DJW40N
220
40
50
0.5/1.0/2.2
DJW50N
220
50
50
0.5/1.0/2.2
DJW60N
220
60
50
0.5/1.0/2.2
如图是它们的电路原理图,设R1.R2.R3的电阻
值不受温度影响,S为档位开关,使用时接入家 R1
