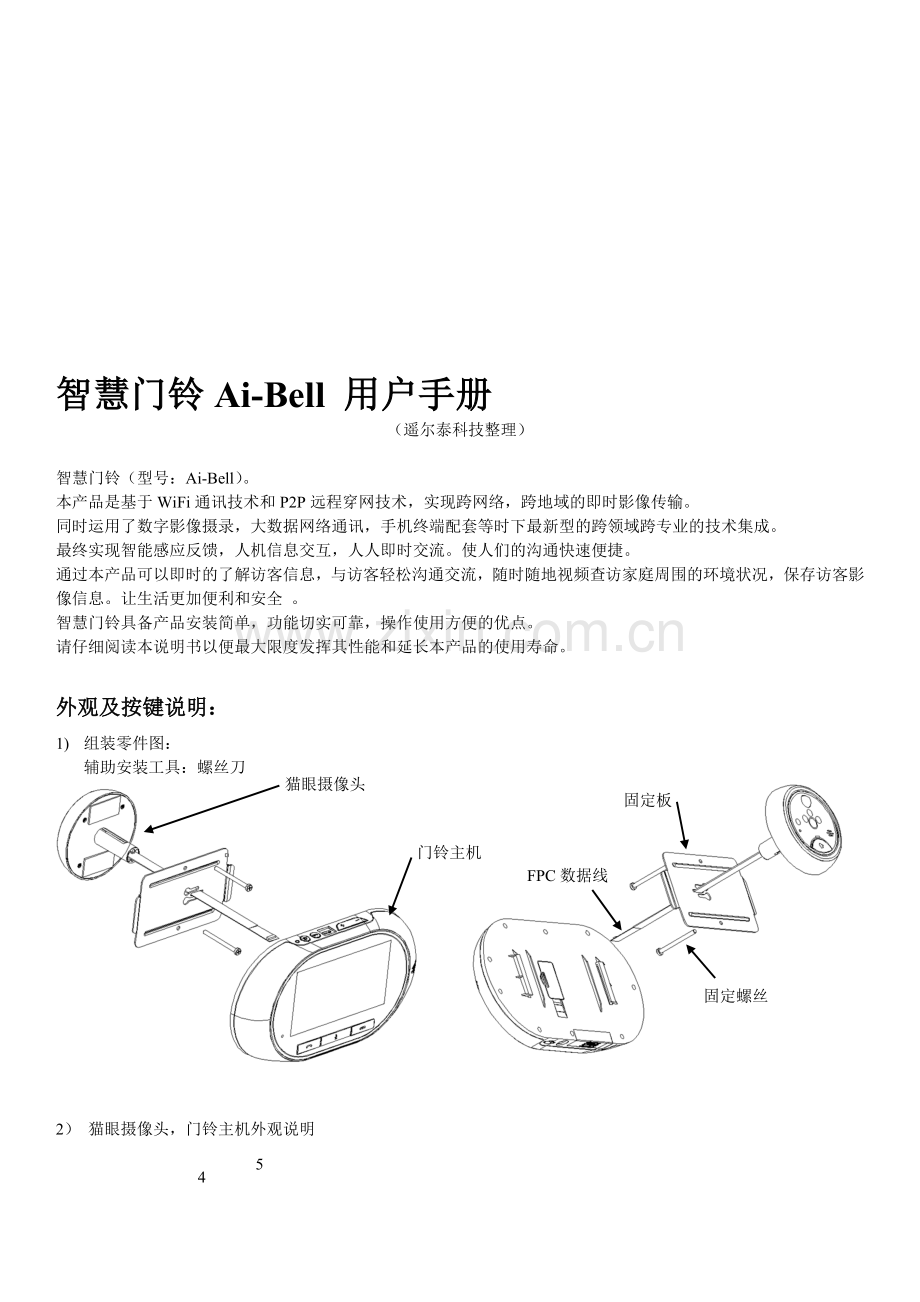

智慧门铃Ai-Bell 用户手册
（遥尔泰科技整理）

智慧门铃（型号：Ai-Bell）。
本产品是基于WiFi通讯技术和P2P远程穿网技术，实现跨网络，跨地域的即时影像传输。
同时运用了数字影像摄录，大数据网络通讯，手机终端配套等时下最新型的跨领域跨专业的技术集成。
最终实现智能感应反馈，人机信息交互，人人即时交流。使人们的沟通快速便捷。
通过本产品可以即时的了解访客信息，与访客轻松沟通交流，随时随地视频查访家庭周围的环境状况，保存访客影像信息。让生活更加便利和安全 。
智慧门铃具备产品安装简单，功能切实可靠，操作使用方便的优点。
请仔细阅读本说明书以便最大限度发挥其性能和延长本产品的使用寿命。

外观及按键说明：
1) 组装零件图：
猫眼摄像头
辅助安装工具：螺丝刀
固定螺丝
FPC数据线
固定板
门铃主机

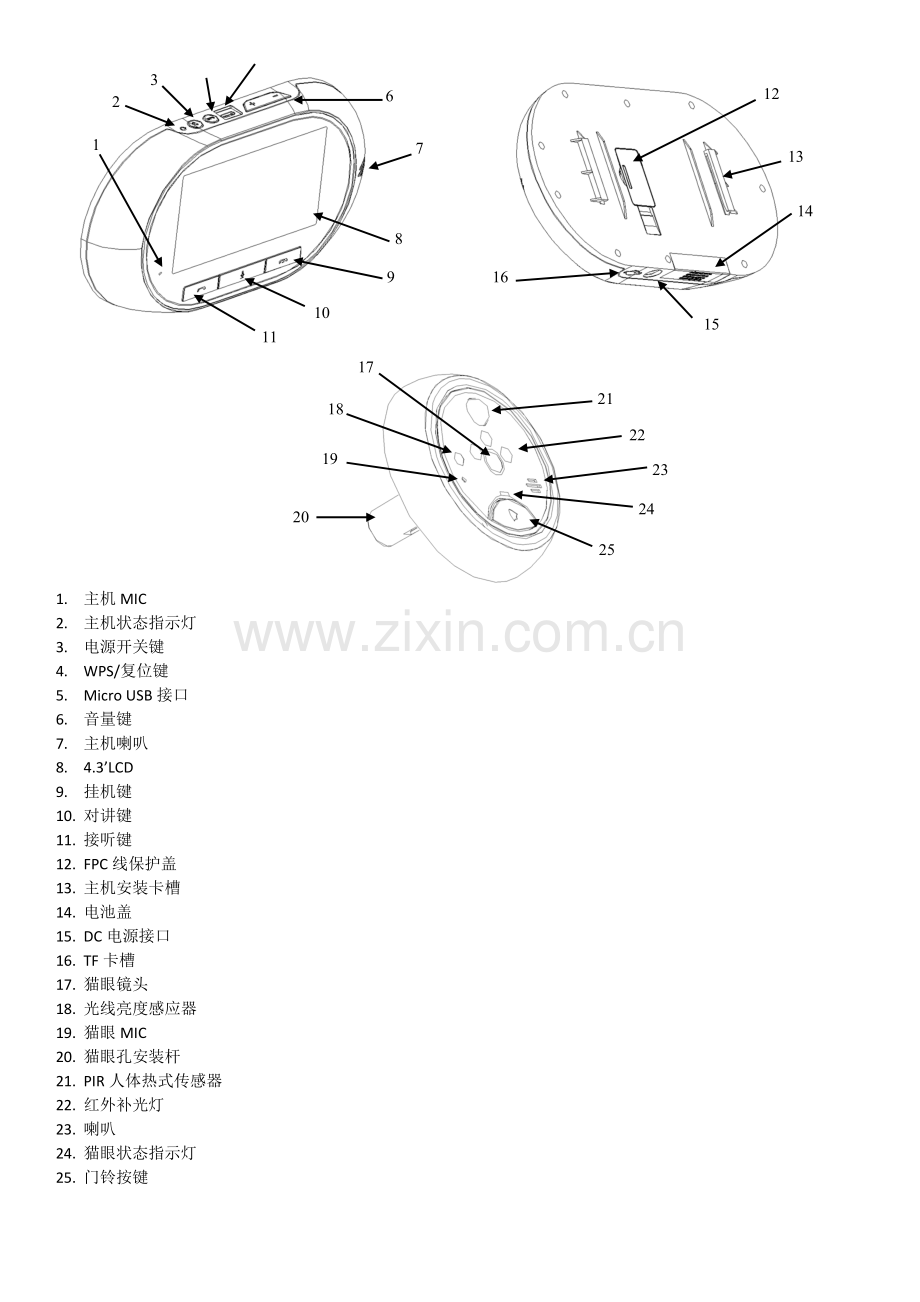

2） 猫眼摄像头，门铃主机外观说明
5
4

16
15
14
13
12
11
10
9
8
7
6
1
3
2

17
25
24
23
22
21
20
19
18

1. 主机MIC
2. 主机状态指示灯
3. 电源开关键
4. WPS/复位键
5. Micro USB接口
6. 音量键
7. 主机喇叭
8. 4.3’LCD
9. 挂机键
10. 对讲键
11. 接听键
12. FPC线保护盖
13. 主机安装卡槽
14. 电池盖
15. DC电源接口
16. TF卡槽
17. 猫眼镜头
18. 光线亮度感应器
19. 猫眼MIC
20. 猫眼孔安装杆
21. PIR人体热式传感器
22. 红外补光灯
23. 喇叭
24. 猫眼状态指示灯
25. 门铃按键

配件说明：
猫眼摄像头，固定板，固定螺丝4颗， 5V 2A电源适配器（线长3米），USB数据线线，说明书。

如何使用无线WiFi可视门铃。
安装门铃：
1. 将门上的传统猫眼拆下来
2. 使用固定螺丝，将猫眼摄像头和固定板安装到门上的猫眼孔位置。调整好毛样摄像头的位置。（注意：不能损坏FPC数据线）
3. 主机装上电池，将FPC数据线连接到主机的对应位置，整理好线数据线把主机安装到门内侧的固定板上
4. 接上DC电源线。完成安装
使用前的准备工作：
1. 首先在卡槽中插入一张Micro SD或Micro SDHC卡.（无卡开机后，屏幕上提示无卡）
推荐使用Class6以上的高速卡,插卡或者拔卡时请先关闭摄像机.
2. 查看主机状态指示灯确认DC供电正常，指示灯慢闪状态。
3. 手机安装APP“安全伴侣”（英文名“Mate-Bell”）。
安卓系统扫描包装盒上的APP二维码，并下载安装到手机上。或者上网搜索APP“安全伴侣”（英文名“Mate-Bell”），下载并安装
苹果系统在“App Stroe”搜索APP“安全伴侣”（英文名“Mate-Bell”），下载并安装。
一、 基本功能使用介绍
1. 开机: 按下电源键2s，系统启动，主机状态指示灯常亮，LCD屏亮起，显示开机画面。完成开机，画面显示摄像头内容，初始化完成关闭LCD进入待机状态
关机: 按下电源键4s松开, LCD关闭. 主机状态指示灯熄灭。
2. 音量键：调节门铃声音大小
3. 猫眼端的光线亮度感应器感应环境光线亮度，控制红外补光开关。
4. 猫眼端的PIR功能配合摄像头的移动侦测功能，双重感应控制门铃自动拍照，连拍3张，记录门外情况变化.
二、 设置WiFi连接
主机WiFi状态说明：
开机后，门铃的WiFi状态可以通过指示灯状态查看。如果WiFi未连接成功，指示灯闪亮，WiFi连接成功指示灯常亮。
WPS设置门铃的WiFi连接
1. 首先确认WiFi无线路由器具有WPS配对功能。保持路由器正常开机
2. 门铃开机后，短按1s门铃的WPS键，主机指示灯快速闪亮配对中，快速按下目标WiFi无线路由器的WPS键。开始配对连接
3. 连接成功，则主机指示灯常亮
APP端设置门铃的WiFi连接
Andriod系统
APP快速配对连接：
1. 11门铃开机后，手机打开APP“安全伴侣”, 进入主界面（如下图1）→点击设置WiFi网络→APP自动筛选门铃WiFi的AP信号，在摄像机列表中，选择门铃WiFi名称，（SAFE MATE-XXXXXX）→在无线路由器列表中，选取目标WiFi无线路由→输入目标WiFi无线路由的登录密码→点击保存，即完成设置。

图2
图1
图3

APP常规连接WiFi
2. 门铃开机后，打开Andriod手机或平板电脑上的WiFi设置，搜索无线AP信号：SAFE MATE-XXXXXX（X代表一系列随机阿拉伯数字和英文字母），然后点击该无线信号，并输入WiFi 密码进行连接（默认WiFi密码:88888888），直至系统显示连接成功。
3. 点击Andriod手机或平板电脑上的APP“安全伴侣”。进入主界面（如图4）
图5
图4
图6

图9

图8
图7

4. 添加门铃设备：
点击添加摄像机→点击搜索→选择搜索到的UID→输入UID密码（默认密码：88****）→修改名称（默认Camera）→点击OK→完成，回到主界面（点击门铃设备可以查看猫眼镜头所摄的画面）
图12

图11
图10

5. 设置门铃连接WiFi
点击设备列表右边的三角按钮→点击设置摄像机→点击高级设置→点击设置连接WiFi路由→选择目标WiFi无线路由→输入目标WiFi无线路由的密码→点击确认，查看SSID状态变化→点击确认，返回上一级界面→点击确认，完成
图13

验证WiFi连接设置效果
6. 查看门铃LCD上的显示WiFi已连接符号和所连接的WiFi名称。即可获知设置是否成功。
7. 打开Andriod手机或平板电脑上的WiFi设置，搜索门铃所连接的目标WiFi无线路由，并连接→打开APP “安全伴侣”，查看猫眼摄像头画面。成功显示画面，说明设置连接成功
ios系统
8.

说明：WiFi连接成功后，门铃会保存最后一次连接WiFi的设置信息。在不改变网络环境的情况下，门铃会自动连接WiFi网络。

三、 功能应用（支持安卓系统及苹果系统）
智能门铃除了具备传统可视门铃的查看功能等一系列功能，还具备更强，更人性化的功能。智能门铃与APP端通过互联网技术结合协作，实现在任何有网络的环境下，实现随时远程查看门外情况，与访客视频会话。
注：App必须开启或保持背景运行，门铃连接正常，在线状态（如图14），
图14

1. 门铃呼叫功能
智能门铃除了传统可视门铃
a. 按下门铃按键
l 主机发出“叮咚”门铃音提示，LCD屏亮起，显示猫眼摄像头画面。自动开始录像30s，并接通猫眼MIC到主机喇叭的声音。
l 同时门铃给App端发出提示信息。
安卓App端会弹出对话窗，想起门铃声，弹出对话窗，显示猫眼摄像头的画面
苹果App端会受到推送的提示信息。提示客人打开App查看
b. 门铃接入方式
l 主机按下接听键即可，实现门里和门外的会话。
l 安卓App端在弹出的对话窗口选择接听，即可实现使用手机和门外访客的会话
l 苹果App端，手动打开App软件，点击接听，即可实现使用手机和门外访客的会话
c. 会话功能
l 门内主机会话，按住对讲键，门内说话，门外听。松开对讲键，门外说话，门内听
l App端会话，按住对讲键，App端说话，门外听。松开对讲键，门外说话，App端听
d. 结束会话
l 完成交流沟通后，按下相应的挂机键即可结束本次会话。门铃恢复到待呼叫状态。
l 门铃呼叫后，也可拒绝应答。直接按下挂机键。门铃恢复到待呼叫状态。
2. 门铃查看功能
手机和平板电脑可使用App通过互联网随时查看门口情况。
门内主机也可按下对讲键，激活LCD，查看门外情况。
四、 注意事项
1. 门铃在设置好WIFI连接参数后。只要门铃正常开机中就是自动连接对应的网络。确保门铃一直在网状态。
2. 门铃内配备电池，在紧急断电情况下，确保设备一段时间续航。正常运转，保存数据。
3. 一台智能门铃可支持最多4个APP端用户绑定使用，手机与门铃对讲功能仅支持1对1。
4. 注意定期清理TF卡上的数据。保持门铃的良好使用。
5. 安卓系统和苹果系统因系统的差异，造成APP部分功能有差异。
6. WIFI最大有效连接距离在30m，由于实际环境复杂，如其他无线信号干扰，隔墙，隔水等因素影响，有效连接距离可能有部分衰减。建议对接的WiFi无线路由距离不要太远，确保网络畅通。
7. 参数说明

1
产品名
Ai-Bell智能门铃
2
SIZE尺寸
主机179.0L*96.8W*22.8H mm
猫眼 70.0D*51.0H mm
3
SENSOR
1.0 Mega pixels CMOS
4
图像分辨率
5.0 Mega Pixels (2560 x 1920)
5
保存格式
JPEG
6
视频分辨率
HD 720P@30fps
7
录像格式
H.264（avi）
8
USB接口
Micro USB
9
电源接口
2.5mm，DC接口
10
存储扩展
32GB TF卡
11
WiFi制式
电源
802.11n
Lithium1100mAh
适配器，输出DC 5.0V/2000mA;
12
耗电量
输入: AC 100-240V 50/60Hz)
13
耗电量
最低：800mA处于同时录像和WiFi查看画面状态时
14
镜头
高灵敏度镜头 视角70°
15
重量
约 (含电池)
16
温度范围
0℃ ~ 45℃
17
环境湿度
建议不低于85%
18
电池寿命
约：80分钟（同时录像和WiFi查看画面模式）
19
语言
简体中文，英语
