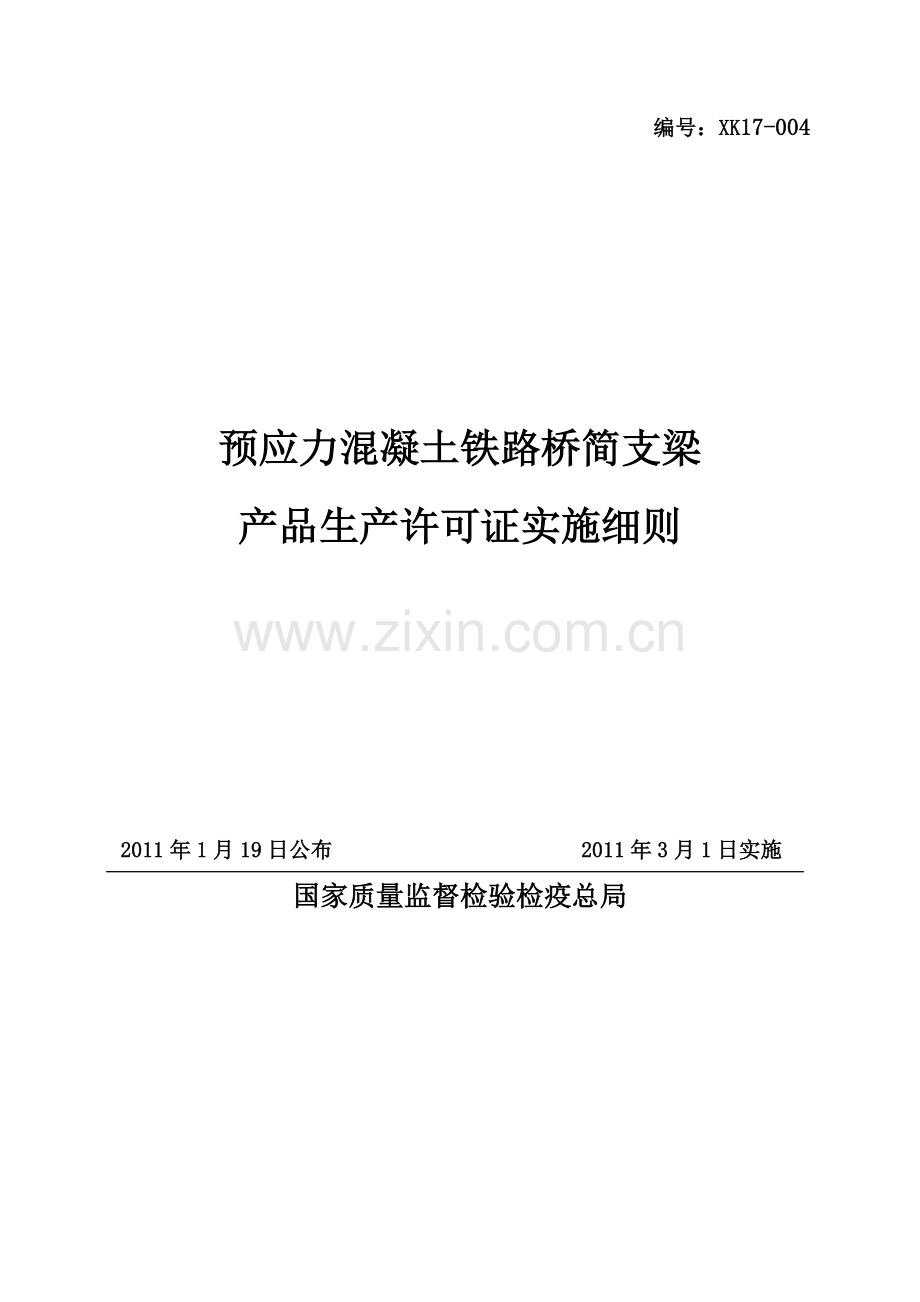

编号：XK17-004

预应力混凝土铁路桥简支梁
产品生产许可证实施细则

2011年1月19日公布 2011年3月1日实施
国家质量监督检验检疫总局

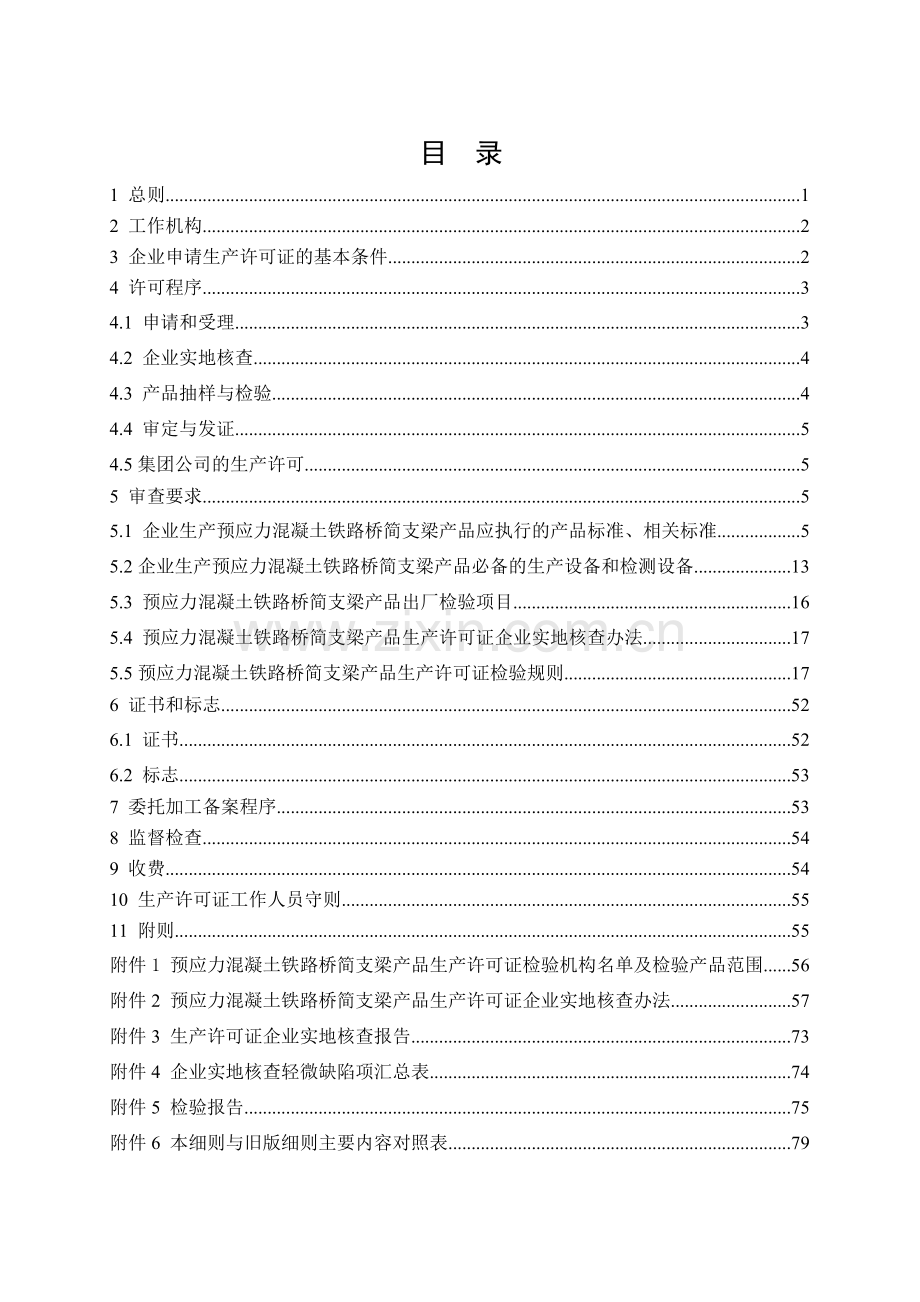

目 录
1 总则 1
2 工作机构 2
3 企业申请生产许可证的基本条件 2
4 许可程序 3
4.1 申请和受理 3
4.2 企业实地核查 4
4.3 产品抽样与检验 4
4.4 审定与发证 5
4.5集团公司的生产许可 5
5 审查要求 5
5.1 企业生产预应力混凝土铁路桥简支梁产品应执行的产品标准、相关标准 5
5.2企业生产预应力混凝土铁路桥简支梁产品必备的生产设备和检测设备 13
5.3 预应力混凝土铁路桥简支梁产品出厂检验项目 16
5.4 预应力混凝土铁路桥简支梁产品生产许可证企业实地核查办法 17
5.5预应力混凝土铁路桥简支梁产品生产许可证检验规则 17
6 证书和标志 52
6.1 证书 52
6.2 标志 53
7 委托加工备案程序 53
8 监督检查 54
9 收费 54
10 生产许可证工作人员守则 55
11 附则 55
附件1 预应力混凝土铁路桥简支梁产品生产许可证检验机构名单及检验产品范围 56
附件2 预应力混凝土铁路桥简支梁产品生产许可证企业实地核查办法 57
附件3 生产许可证企业实地核查报告 73
附件4 企业实地核查轻微缺陷项汇总表 74
附件5 检验报告 75
附件6 本细则与旧版细则主要内容对照表 79

预应力混凝土铁路桥简支梁产品生产许可证实施细则

1 总则
1.1为了做好预应力混凝土铁路桥简支梁产品生产许可证发证工作，依据《中华人民共和国工业产品生产许可证管理条例》(国务院令第440号)、《中华人民共和国工业产品生产许可证管理条例实施办法》(国家质检总局令第80号)、《国家质量监督检验检疫总局关于修改〈中华人民共和国工业产品生产许可证管理条例实施办法〉的决定》（国家质检总局令第130号）等规定，制定本实施细则。
1.2 本实施细则规定的预应力混凝土铁路桥简支梁产品划分为2个产品单元、6个产品品种（见表1）。
表1 预应力混凝土铁路桥简支梁产品发证单元、产品品种及规格型号
产品单元
序号
产品品种
型号规格
跨 度
线数
高度
后张法预应力混凝土铁路桥简支梁产品

1
后张法预应力混凝土铁路桥箱型简支梁
--
双线
--
单线
2
后张法预应力混凝土铁路桥T型简支梁
20m以上
--
普高
低高
20m及以下
--
普高
低高
3
后张法预应力混凝土铁路桥异型简支梁
--
双线
--
单线
先张法预应力混凝土铁路桥简支梁产品

1
先张法预应力混凝土铁路桥箱型简支梁
--
双线
--
单线
2
先张法预应力混凝土铁路桥T型简支梁
20m以上
--
普高
低高
20m及以下
--
普高
低高
3
先张法预应力混凝土铁路桥异型简支梁
--
双线
--
单线
注：1. 产品替代原则：
（1）同单元、同品种、同跨度：高度以低代高（普高梁包括高高梁、中高梁）；
（2）同单元、同品种、同跨度、线数以双（线）代单（线）；
（3）同单元、同品种、同跨度型号规格内各种跨度可以互代；
（4）同单元、同品种、同跨度、同高度：T梁不同片数（2片式、4片式、多片式）可以互代；
（5）同单元、同跨度、同高度：有碴、无碴桥面梁,曲线、直线梁，单箱、双箱及多箱梁，不同设计图纸梁等 可以互代。
2. 异型梁——除箱型和T型之外的所有梁型
1.3 在中华人民共和国境内生产本实施细则规定的预应力混凝土铁路桥简支梁产品的，应当依法取得生产许可证。任何企业未取得生产许可证不得生产本实施细则规定的预应力混凝土铁路桥简支梁产品。
1.4本实施细则在实施过程中，相关产品的国家标准、行业标准和国家产业政策一经修订，企业应当及时执行，本实施细则将根据国家标准和行业标准的变化、国家产业政策的调整，动态修订。
1.5本实施细则中有关要求，国务院工业产品生产许可证主管部门认为需要听证的涉及公共利益的重大许可事项，将向社会公告，并举行听证。
2 工作机构
2.1 国家质量监督检验检疫总局(以下简称国家质检总局)负责预应力混凝土铁路桥简支梁产品生产许可证统一管理工作。
全国工业产品生产许可证办公室（以下简称全国许可证办公室）负责预应力混凝土铁路桥简支梁产品生产许可证管理的日常工作。
全国工业产品生产许可证审查中心(以下简称全国许可证审查中心) 受全国许可证办公室委托承担有关技术性和事务性的工作。
2.2 全国工业产品生产许可证办公室预应力混凝土铁路桥简支梁产品生产许可证审查部（以下简称审查部）设在铁道部产品质量监督检验中心，受全国许可证办公室的委托组织起草预应力混凝土铁路桥简支梁产品实施细则；跟踪相关预应力混凝土铁路桥简支梁产品的国家标准、行业标准以及技术要求的变化，及时提出修订、补充产品实施细则的意见和建议；组织预应力混凝土铁路桥简支梁产品实施细则的宣贯；组织对预应力混凝土铁路桥简支梁产品申请企业的实地核查；审查、汇总申请取证企业的有关材料。
全国工业产品生产许可证办公室铁路专用产品审查部
地 址：北京市西直门外大柳树路2号
邮政编码：100081
电 话：010－51893040
传 真：010－51893040
电子信箱：jjzx3h@
联 系 人：黄银霞
2.3 各省、自治区、直辖市质量技术监督局(以下简称省级质量技术监督局)负责本行政区域内预应力混凝土铁路桥简支梁产品生产许可证后续监督和管理工作。
省级工业产品生产许可证办公室(以下简称省级许可证办公室)负责本行政区域内预应力混凝土铁路桥简支梁产品生产许可证管理的日常工作。
县级以上质量技术监督局负责本行政区域内预应力混凝土铁路桥简支梁产品生产许可证的监督检查工作。
2.4 预应力混凝土铁路桥简支梁产品生产许可证的检验工作由指定的检验机构承担，检验机构名单及检验产品范围见附件1。根据工作需要，国家质检总局负责对承担生产许可证检验工作的检验机构进行动态调整。
3 企业申请生产许可证的基本条件
企业申请生产许可证，应当符合下列条件：
3.1 有营业执照，经营范围覆盖申报的产品；
3.2 有与所生产产品相适应的专业技术人员(见附件2)；
3.3 有与所生产产品相适应的生产条件和检验手段(见5.2、附件2)；
3.4 有与所生产产品相适应的技术文件和工艺文件(见附件2)；
3.5 有健全有效的质量管理制度和责任制度(见附件2)；
3.6 产品符合有关国家标准、行业标准以及保障人体健康和人身、财产安全的要求(见5.1、附件2)；
3.7 符合国家产业政策的规定，不存在国家明令淘汰和禁止投资建设的落后工艺、高耗能、污染环境、浪费资源的情况。
法律、行政法规有其他规定的，还应当符合其规定。
4 许可程序
4.1 申请和受理
4.1.1 企业申请办理生产许可证（以下简称申请取证）时，应当向其所在地的省级质量技术监督局提交以下申请材料：
4.1.1.1《全国工业产品生产许可证申请书》。《全国工业产品生产许可证申请书》中“产品类别”栏填写预应力混凝土铁路桥简支梁，“产品名称”栏填写预应力混凝土铁路桥简支梁，“产品单元”栏按表1的产品单元栏填写，“产品品种、规格型号”栏按表的产品品种和规格型号栏填写（需注明具体跨度、线数和高度）。
集团公司与其所属单位一起申请办理生产许可证的，集团公司及其所属单位应分别提交填写完整的《全国工业产品生产许可证申请书》。
4.1.1.2营业执照复印件。
4.1.1.3生产许可证复印件（适用于生产许可证有效期届满重新提出申请的企业）。
以上材料一式三份，省级质量技术监督局、审查部及全国许可证审查中心各一份，复印件需加盖企业公章。
4.1.1.4局级投产鉴定证书。即企业法人营业执照的上级主管部门(如：局集团公司)主持并签发的产品投产鉴定证书（内含生产能力确认：工装设备计量、技术干部队伍确认；产品质量验证：1榀静载试验、3榀外形外观。（仅审查部一份）。
4.1.4.5申请取证产品概图（仅审查部一份）。
4.1.2 省级质量技术监督局收到企业申请后，对申请材料符合实施细则要求的，准予受理，并自收到企业申请之日起5日内向企业发送《行政许可申请受理决定书》；
对申请材料不符合本实施细则要求且可以通过补正达到要求的，应当当场或者在5日内向企业发送《行政许可申请材料补正告知书》一次性告知。逾期不告知的，自收到申请材料之日起即为受理；
对申请材料不符合《中华人民共和国行政许可法》和《中华人民共和国工业产品生产许可证管理条例》要求的，应当作出不予受理的决定，并发出《行政许可申请不予受理决定书》。
4.1.3 省级许可证办公室应当自受理企业申请之日起5日内将申请材料报送审查部。
4.1.4自省级质量技术监督局作出生产许可受理决定之日起，企业可以试生产申请取证产品。企业试生产的成品（完成终张拉且封端；当防水处理在铺架前完成时，应包括完成防水处理），必须经承担生产许可证产品检验任务的检验机构，依据本实施细则规定批批（一批不超过60件）检验合格，并在产品或者包装、说明书标明“试制品”后，方可销售。对国家质检总局作出不予许可决定的，企业从作出不予许可决定之日起不得继续试生产该产品。
4.2 企业实地核查
4.2.1 审查部收到企业申请材料后，应制定核查计划，提前5日通知企业，同时将核查计划抄送所在地省级许可证办公室。
4.2.2 省级质量技术监督局根据核查计划派出观察员，了解审查组工作情况及企业存在的问题，观察员应当由行政人员担任。
4.2.3 审查组由2至4名审查员组成，审查组成员不得全部来自同一单位，应当由不同单位人员共同组成。
4.2.4 审查组应当按照有关规定及《预应力混凝土铁路桥简支梁产品生产许可证企业实地核查办法》(见5.4)进行实地核查，并做好记录。核查时间一般为3-4天。审查组对企业实地核查结果负责，并实行组长负责制。
4.2.5审查组在实地核查结束时将《生产许可证企业实地核查报告》（见附件3）和《企业实地核查轻微缺陷项汇总表》（见附件4）复印件一份交企业，一份交观察员，由观察员报企业所在地省级许可证办公室。
4.2.6企业实地核查合格的，但存在轻微缺陷的，县级以上质量技术监督部门督促企业按照《企业实地核查轻微缺陷项汇总表》要求在规定的时间内完成整改。
4.2.7审查部应当自受理企业申请之日起30日内，完成对企业的实地核查。
4.2.8企业应当积极配合实地核查工作，如因非不可抗力原因拖延或拒绝实地核查的实地核查工作终止。
4.2.9企业实地核查不合格的判为企业审查不合格，由审查部书面上报国家质检总局，并由国家质检总局向企业发出《不予行政许可决定书》。
4.2.10企业实地核查不合格的，企业审查工作终止。
4.3 产品抽样与检验
4.3.1审查部可与检验机构同时进行企业实地核查与产品质量检验，审查组根据《预应力混凝土铁路桥简支梁产品生产许可证抽样规则》(见5.5.1)抽封样品，填写《预应力混凝土铁路桥简支梁产品生产许可证抽样单》(见5.5.1)一式四份。
下达《企业实地核查计划》时，审查部应告知企业所承担该产品生产许可证检验任务的检验机构名称及联系方式，由企业自主选择后，确定产品检验机构（如企业对实地核查计划不作出书面反馈意见，则默认该产品检验机构）。
4.3.2由企业自主选择的检验机构不得将检验任务分包、转包，不得使用机构外人员实施现场检验。
4.3.3检验机构应当在抽样之日起30日内完成检验工作，并出具检验报告(格式见附件5)一式五份(企业、审查部、检验机构、全国许可证审查中心和省级许可证办公室各一份)。产品检验时间不计入本实施细则规定的许可期限。
4.3.4企业实地核查不合格的，不再进行产品抽样和检验。
4.3.5企业应当积极配合产品抽样和检验工作，如因非不可抗力原因拖延或拒绝产品抽样和检验的实地核查工作终止。
4.3.6企业产品检验不合格的判为企业审查不合格，由审查部书面上报国家质检总局，并由国家质检总局向企业发出《不予行政许可决定书》。
4.4 审定与发证
4.4.1 审查部应当按照有关规定对企业的申请材料、现场核查文书、抽样单、产品检验报告等材料进行汇总和审核，并自受理企业申请之日起40日内将申报材料报送全国许可证审查中心。
4.4.2 全国许可证审查中心自受理企业申请之日起50日内完成上报材料的审查，并报国家质检总局。
4.4.3国家质检总局自受理企业申请之日起60日内作出是否准予许可的决定。符合发证条件的，国家质检总局在作出许可决定之日起10日内委托省级质量技术监督部门向企业颁发生产许可证；不符合发证条件的，应当自作出决定之日起10日内委托省级质量技术监督部门向企业发出《不予行政许可决定书》。有关省级质量技术监督部门应当按行政许可有关规定听取行政相对人的陈述和申辩，听取申请人的意见。
4.4.4 国家质检总局自作出批准决定之日起20日内，将获证企业名单以公告、网络(国家质检总局网站，“产品质量监督”页面“生产许可”栏目)等方式向社会公布。
4.5集团公司的生产许可
4.5.1集团公司及其所属子公司、分公司或者生产基地(以下统称所属单位)具有法人资格的，可以单独申请办理生产许可证；不具有法人资格的，不能以所属单位名义单独申请办理生产许可证。
4.5.2 各所属单位无论是否具有法人资格，均可以与集团公司一起提出办理生产许可证申请。
4.5.3 其他经济联合体及所属单位申请办理生产许可证的，参照集团公司办证程序执行。
5 审查要求
5.1 企业生产预应力混凝土铁路桥简支梁产品应执行的产品标准、相关标准

表2 企业生产预应力混凝土铁路桥简支梁产品的产品标准、相关标准
类号
标准
类别
序
号
标准号/文号
标准/规范 名称
一
产
品
标
准
1
TB/T 3043-2005
《预制后张法预应力混凝土铁路桥简支T梁技术条件》
2
TB/T 2484-2005
《预制先张法预应力混凝土铁路桥简支T梁技术条件》
3
铁科技[2004]120号
《客运专线预应力混凝土预制梁暂行技术条件》
二
相关标准
设 计 规 范
1
铁建设[2005]140号
《新建时速200～250公里客运专线铁路设计暂行规定》（上、下）
2
铁建设[2005]157号
《铁路混凝土结构耐久性设计暂行规定》
3
TB 10002.1-2005
《铁路桥涵设计基本规范》
4
TB 10002.3-2005
《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》
5
TB 10621-2009
《高速铁路设计规范（试行）》
6
铁建设（2007）140号
关于发布《铁路混凝土结构耐久性设计暂行规定》等两项铁路工程建设标准局部修订条文的通知
7
铁建设（2008）147号
关于发布《新建时速300～350公里客运专线铁路设计暂行规定》等十九项铁路工程建设标准 局部修订条文的通知
三
施
工
规
范
1
TZ 203-2008
《客货共线铁路桥涵工程施工技术指南》
2
TB 10210-2001
《铁路混凝土与砌体工程施工规范》
3
GB 50119-2003
《混凝土外加剂应用技术规范》
4
JGJ 85-2002
《预应力筋用锚具、夹具和连接器应用技术规程》
5
JGJ/T 10-95
《混凝土泵送施工技术规程》
6
JGJ 28-86
《粉煤灰在混凝土和砂浆中应用技术规程》
7
GBJ 146-90
《粉煤灰混凝土应用技术规范》
8
JGJ/T 178-2009
《补偿收缩混凝土应用技术规范》
四
相关标准

验
收
标
准
1
铁建设[2005]160号
《客运专线铁路桥涵工程施工质量验收暂行标准》
2
铁建设[2005]160号
《铁路混凝土工程施工质量验收补充标准》
3
TB 10415-2003
《铁路桥涵工程施工质量验收标准》
4
TB 10424-2003
《铁路混凝土与砌体工程施工质量验收标准》
5
TB 10425-94
《铁路混凝土强度检验评定标准》
6
JGJ 18-2003
《钢筋焊接及验收规程》
7
JGJ 114-2003
《焊接网混凝土结构技术规程》
8
铁建设[2004]8号
《新建时速200公里客货共线铁路工程施工质量验收暂行标准》
9
铁建设[2007]85号
《客运专线无砟轨道铁路工程施工质量验收暂行标准》
10
铁建设（2007）159号
关于发布《铁路路基工程施工质量验收标准》等十九项铁路工程施工质量验收标准局部修订条文的通知
11
铁建设（2009）152号
关于发布《铁路混凝土工程施工质量验收补充标准》混凝土分项工程原材料局部修订条文的通知
五
主
要
原
材
料
标
准
1
TB/T 2331-2004
《铁路桥梁盆式橡胶支座》
2
TB/T 1893-2006
《铁路桥梁板式橡胶支座》
3
TB/T 1853-2006
《铁路桥梁钢支座》
4
科技基[2005]101号
《客运专线高性能混凝土暂行技术条件》
5
科技基[2009]117号
《客运专线铁路桥梁混凝土桥面喷涂聚脲防水层暂行技术条件》
6
科技基[2007]56号
《客运专线桥梁混凝土桥面防水层暂行技术条件(修订版)》
7
科技基[2005]101号
《客运专线桥梁盆式橡胶支座暂行技术条件》
8
科技基[2005]101号
《客运专线桥梁圆柱面钢支座暂行技术条件》
9
科技基[2005]101号
《客运专线桥梁伸缩装置暂行技术条件》
10
GB/T 5224-2003
《预应力混凝土用钢绞线》
11
GB 1499.2-2007
《钢筋混凝土用钢 第2部分:热轧带肋钢筋》
12
GB 1499.1-2008
《钢筋混凝土用钢 第1部分:热轧光圆钢筋》
13
GB 1499.3-2002
《钢筋混凝土用钢筋焊接网》
14
GB/T 701-2008
《低碳钢热轧圆盘条》
15
JG 163-2004
《滚轧直螺纹钢筋连接接头》
16
JGJ 107-2003
《钢筋机械连接通用技术规程》
17
GB/T 700-2006
《碳素结构钢》
18
GB/T 3077-1999
《合金结构钢》
19
GB/T 699-1999
《优质碳素结构钢》
20
TB/T 3193-2008
《铁路工程预应力筋夹片式锚具、夹具和连接器技术条件》
21
GB 175-2007
《通用硅酸盐水泥》
22
JGJ 52-2006
《普通混凝土用砂、石质量及检验方法标准》
23
GB 8076-2008
《混凝土外加剂》
24
JG/T 223-2007
《聚羧酸系高性能减水剂》
25
GB/T 18736-2002
《高强高性能混凝土用矿物外加剂》
26
GB/T 18046-2008
《用于水泥和混凝土中的粒化高炉矿渣粉》
27
GB/T 1596-2005
《用于水泥和混凝土中的粉煤灰》
28
TB/T 3192-2008
《铁路后张法预应力混凝土梁管道压浆技术条件》
29
JC/T 986-2005
《水泥基灌浆材料》
30
GB 23439-2009
《混凝土膨胀剂》
31
JC 473-2001
《混凝土泵送剂》
32
JC 901-2002
《水泥混凝土养护剂》
33
JGJ 63-2006
《混凝土用水标准》
34
GB/T 19250-2003
《聚氨酯防水涂料》
35
JC/T 894-2001
《聚合物水泥防水涂料》
36
GB/T 23445-2009
聚合物水泥防水涂料
37
GB 12953-2003
《氯化聚乙烯防水卷材》
38
GB/T 10002.1-2006
《给水用硬聚氯乙烯（PVC-U）管材》
39
GB/T 20221-2006
《无压埋地排污、排水用硬聚氯乙烯（PVC-U）管材》
40
GB/T 5836.1-2006
《建筑排水用硬聚氯乙烯（PVC-U）管材》
41
GB/T 5836.2-2006
《建筑排水用硬聚氯乙烯（PVC-U）管件》
42
JG 225-2007
《预应力混凝土用金属波纹管》
43
GB/T 18684-2002
《锌铬涂层技术条件》
44
JT/T 695-2007
《混凝土桥梁结构表面涂层防腐技术条件》
45
JB/T 5067-1999
《钢铁制件粉末渗锌》
46
GB/T 4956-2003
《磁性金属基体上磁性覆盖层厚度测量 磁性法》
47
GB/T 10125-1997
《人造气氛中的腐蚀试验 盐雾试验》
六
产品试验方法
1
TB/T 2092-2003
《预应力混凝土铁路桥简支梁静载弯曲试验方法及评定标准》
七
相关标准
材
料
试
验
方
法
1
GB/T 228-2002
《金属材料 室温拉伸试验方法》
2
GB/T 238-2002
《金属材料 线材 反复弯曲试验方法》
3
GB/T 232-1999
《金属材料 弯曲试验方法》
4
JGJ/T 27-2001
《钢筋焊接接头试验方法标准》
5
GB/T 2650-2008
《焊接接头冲击试验方法》
6
GB/T 2651-2008
《焊接接头拉伸试验方法》
7
GB/T 2652-2008
《焊缝及熔敷金属拉伸试验方法》
8
GB/T 2653-2008
《焊接接头弯曲试验方法》
9
GB/T 2654-2008
《焊接接头硬度试验方法》
10
GB/T 21839-2008
《预应力混凝土用钢材试验方法》
11
GB/T 22315-2008
《金属材料 弹性模量和泊松比试验方法》
12
GB/T 230.1-2009
《金属材料 洛氏硬度试验 第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）》
13
GB/T 230.2-2002
《金属洛氏硬度试验 第2部分：硬度计（A、B、C、D、E、F、G、H、K、N、T标尺）的检验与校准》
14
GB/T 230.3-2002
《金属洛氏硬度试验 第3部分：标准硬度块（A、B、C、D、E、F、G、H、K、N、T标尺）的标定》
15
GB/T 231.1-2009
《金属材料 布氏硬度试验 第1部分：试验方法》
16
GB/T 231.2-2002
《金属布氏硬度试验 第2部分：硬度计的检验与校准》
17
GB/T 231.3-2002
《金属布氏硬度试验 第3部分：标准硬度块的标定》
18
GB/T 231.4-2009
《金属布氏硬度试验 第4部分：硬度值表》
19
GB/T 1345-2005
《水泥细度检验方法 筛析法》
20
GB/T 17671-1999
《水泥胶砂强度检验方法（ISO法）》
21
GB/T 8074-2008
《水泥比表面积测定方法》
22
JC/T 956-2005
《勃氏透气仪》
23
GB/T 176-2008
《水泥化学分析方法》
24
GB/T 1346-2001
《水泥标准稠度用水量、凝结时间、安定性检验方法》
25
GB/T 2419-2005
《水泥胶砂流动度测定方法》
26
GB/T 749-2008
《水泥抗硫酸盐侵蚀试验方法》
27
GB/T 208－94
《水泥密度测定方法》
28
GB/T 8077-2000
《混凝土外加剂匀质性试验方法》
29
JC/T 1083-2008
水泥与减水剂相容性试验方法
30
GB/T 50080-2002
《普通混凝土拌合物性能试验方法标准》
31
GB/T 50081-2002
《普通混凝土力学性能试验方法标准》
32
GB/T 50082-2009
《普通混凝土长期性能和耐久性能试验方法》
33
TB/T 2922.1-1998
《铁路混凝土用骨料碱活性试验方法（岩相法）》
34
TB/T 2922.2-1998
《铁路混凝土用骨料碱活性试验方法（化学法）》
35
TB/T 2922.3-1998
《铁路混凝土用骨料碱活性试验方法（砂浆棒法）》
36
TB/T 2922.4-1998
《铁路混凝土用骨料碱活性试验方法（岩石柱法）》
37
TB/T 2922.5-2002
《铁路混凝土用骨料碱活性试验方法（快速砂浆棒法）》
38
TB/T 3054-2002
《铁路混凝土工程预防碱-骨料反应技术条件》
39
GB/T 16777-2008
《建筑防水涂料试验方法》
40
GB/T 18244-2000
《建筑防水材料老化试验方法》
41
GB/T 2791-1995
《胶粘剂T剥离强度试验方法挠性材料对挠性材料》
42
JGJ/T 152-2008
《混凝土中钢筋检测技术规程》
43
GB/T 1576-2008
《工业锅炉水质》
44
GB/T 601
《化学试剂 标准滴定溶液的制备》
45
GB/T 6909-2008
《锅炉用水和冷却用水分析方法 硬度的测定》
46
GB/T 6904
《工业循环冷却水及锅炉用水中 PH值的测定》
47
GB/T 6907-2008
《锅炉用水和冷却用水分析方法 水样的采集方法》
48
JJG 621-2005
《液压千斤顶》
49
JJG 52-1999
《弹簧管式一般压力表、压力真空表和真空表》
50
JJG 49-1999
《弹簧管式精密压力表和真空表检定规程》
51
TGX 001～086-2008
《铁路工程试验仪器检验校验方法》
52
铁建设函[2009]27号
《铁路工程试验表格》
53
TB 10442-2009
《铁路建设项目 工程试验室管理标准》
54
TB 10443-2010
《铁路建设项目 资料管理规程》
55
JJF 1033－2008
《计量标准考核规范》
56
GB/T 8170-2008
《数值修约规则与极限数值的表示和判定》
说 明
1. 针对铁路预制简支梁，以上标准分为两大类。即：执行标准、相关标准。“相关标准”具体情况，酌情而定；；
2. 标准一经修订，企业应当自标准实施之日起按新标准组织生产，生产许可证企业实地核查和产品检验应当按照新标准要求进行；

5.2企业生产预应力混凝土铁路桥简支梁产品必备的生产设备和检测设备
表3 企业生产预应力混凝土铁路桥简支梁产品必备的工艺装备、生产设备和检测设备
类号
设备类别
涉及单元
序号
设 备 名 称
设 备 能 力 或 技 术 要 求
备 注
一
生
产
设
备
后张法预应力混凝土铁路桥简支梁产品/
先张法预应力混凝土铁路桥简支梁产品
1
钢筋拉伸机或钢筋调直机
可采用卷扬机
钢筋机械
2
钢筋（调直）切断机

钢筋机械
3
钢筋弯曲机

钢筋机械
4
钢筋对焊机
满足最大构造筋直径的对焊要求
钢筋机械
5
混凝土搅拌站
强制式(或卧轴式)搅拌机及自动计量配料系统； 备用1台
拌和设备
6
压浆专用台车
灰浆搅拌机 压浆泵 真空泵、行走装置（带自动计量装置）
先张梁无此设备
7
混凝土浇注设备
运输车、吊机、料斗或／和混凝土输送泵)
浇筑设备
8
振捣机具
侧震（底震）用附着式震动器、插入式振捣棒、平板振捣器
浇筑设备
9
蒸汽锅炉
当采用蒸汽养护时
养护装备
10
张拉／放张设备
张拉机具(油泵、张拉千斤顶、张拉油压表、吊架、安全防护设施)
张拉／放张设备
11
起移梁设备
起移梁设备――龙门吊／千斤顶、卷扬机、摆渡车及滑道等
提梁设备可租借
12
配件加工机床
车、磨、铣、刨床（按实际加工配件需要配置；外委加工可省略）
配件加工设备
13
电焊机

配件加工设备
14
发电机
备用发电机，功率应满足停电时继续生产、办公、试验室试验及生活饮食的需要。（有双向供电系统时，可不作要求）
动力设备
二
工
艺
装
备
后张法预应力混凝土铁路桥简支梁产品/
先张法预应力混凝土铁路桥简支梁产品
1
制梁台座及配套装备
数量满足生产工期的需要

2
存梁台座

3
模板（底、侧板）

4
钢筋弯曲胎卡具
插拔式角度定位销、可调式长度定位挡板

5
定位网片焊接胎卡具

6
梁体绑扎胎具
含：底腹板绑扎胎具 梁面筋绑扎胎具

7
配件加工胎卡具
梁端联结板、中间联结板用焊接角度定位胎卡具
T梁用
8
夏期浇筑防雨设施
能满足在雨中浇筑需要
箱梁用
9
混凝土养护装置
保温设施（蒸养罩、棚、房）
养护装备
三
检
测
设
备
仪
表
器
具
后张法预应力混凝土铁路桥简支梁产品/
先张法预应力混凝土铁路桥简支梁产品
1
静载试验台及其配套设施
保证试验梁加载精度及挠度测量不受台座变形影响。
可共用
2
压力试验机
2000kN 精度±1%;恒载波动±0.5%

3
万能材料试验机
精度±1%;恒载波动±0.5%

4
活塞压力计／压力校验仪
活塞压力计配置标准母表采用精密压力表，精度等级0.25级
梁场自检定时
5
水泥负压筛析仪

水泥常规检验设备
6
水泥胶砂搅拌机

水泥常规检验设备
7
水泥净浆搅拌机

水泥
8
水泥比表面积测定仪

水泥
9
水泥胶砂流动度测定仪

水泥常规检验设备
10
水泥胶砂振动台

水泥常规检验设备
11
水泥标准养护箱
微机自动控制 ±1℃，自动记录。
水泥常规检验设备
12
箱式电炉
箱式电炉1200C
粉煤灰烧失量
13
电动抗折试验机
6000kN
水泥常规检验设备
14
沸煮箱

水泥常规检验设备
15
