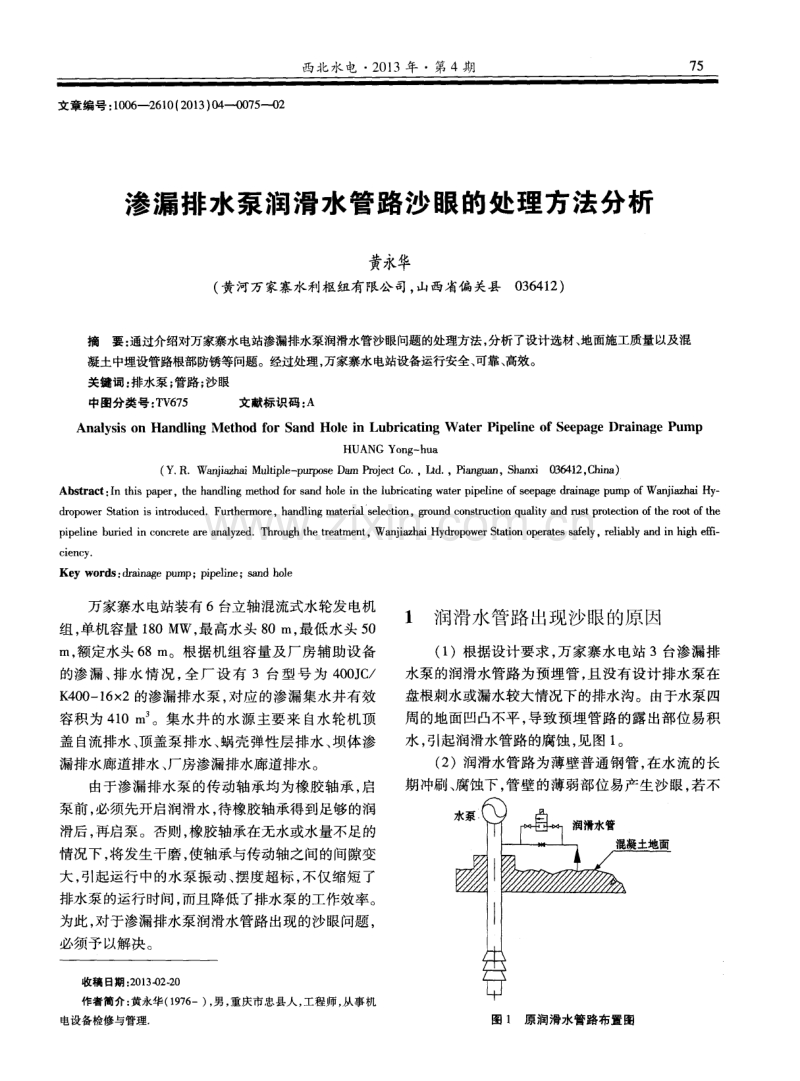

西北水 电 2 0 1 3年 第 4期 7 5 文章编 号 ： 1 0 0 6 --2 6 1 0 ( 2 0 1 3 ) 0 4 —0 0 7 5 —O 2 渗漏排水泵润滑水管路沙 眼的处理方法分析 黄永华 ( 黄河万家寨水利枢纽有限公司， 山西省偏关县0 3 6 4 1 2 ) 摘要： 通过介绍对万家寨水电站渗漏排水泵润滑水管沙眼问题的处理方法， 分析了设计选材、 地面施工质量以及混 凝土中埋设管路根部防锈等问题。经过处理 ， 万家寨水电站设备运行安全、 可靠 、 高效。 关键词： 排水泵； 管路 ； 沙眼 中图分类 号 ： T V 6 7 5 文献标识码 ： A Ana l y s i s o n Ha nd l i n g M e t ho d f o r S a nd Ho l e i n Lub r i c a t i ng W a t e r Pi pe l i n e o f S e e pa g e Dr a i na g e Pu m p HUANG Yo n g- hu a ( Y ． R ．Wa n j i a z h a i M u l t i p l e - p u r p o s e D a m P r o j e c t C o ． ， L t d ． ， P i a n g u a n ， S h a n x i 0 3 6 4 1 2 ， C h i n a ) Ab s t r a c t ： I n t h i s p a p e r ， t h e h a n d l i n g m e t h o d f o r s a n d h o l e i n t h e l u b r i c a t i n g w a t e r p i p e l i n e o f s e e p a g e d r a i n a g e p u m p o f Wa n j i a z h a i H y — d r o p o we r S t a t i o n i s i n t r o d u c e d ．F u r t h e r mo r e ， h a n d l i n g ma t e ri a l s e l e c t i o n， g r o u n d c o n s t r u c t i o n q u ali t y a n d r u s t p r o t e c t i o n o f t h e r o o t o f t h e p i p e l i n e b u r i e d i n c o n c r e t e a r e a n al y z e d ． T h r o u g h t h e t r e a t m e n t ， Wa n j i a z h a i H y d r o p o w e r S t a t i o n o p e r a t e s s a f e l y ， r e l i a b l y and i n h i g h e f f i — c i e n c y． K e y wo r d s ： d r a i n age p u mp；p i p e l i n e ；s a n d h o l e 万家寨水电站装有 6台立轴混流式水轮发电机 组， 单机容量 1 8 0 M W， 最高水头 8 0 m， 最低水头 5 0 m， 额定水头 6 8 m。根据机组容量及厂房辅 助设备 的渗 漏、 排水 情 况 ， 全 厂设 有 3台型号 为 4 0 0 J C ／ K 4 0 0 — 1 6 x 2的渗漏排水泵 ， 对应的渗漏集水井有效 容积 为 4 1 0 m 。集水井 的水源 主要来 自水轮机顶 盖 自流排水 、 顶盖泵排水、 蜗壳弹性层排水 、 坝体渗 漏排水廊道排水 、 厂房渗漏排水廊道排水。 由于渗漏排水泵 的传动轴 承均为橡胶轴承 ， 启 泵前 ， 必须先开启润滑水 ， 待橡胶轴承得到足够的润 滑后 ， 再启泵。否则 ， 橡胶轴承在无水或水量不足的 情况下 ， 将发生干磨 ， 使轴承与传动轴之间的间隙变 大 ， 引起运行中的水泵振动、 摆度超标 ， 不仅缩短 了 排水泵的运行时间， 而且降低 了排水泵 的工作效率。 为此 ， 对于渗漏排水泵润滑水管路出现的沙眼问题 ， 必须予以解决 。 收稿 日期 ： 2 0 1 3 - 0 2 - 2 0 作者简介 ： 黄永华 ( 1 9 7 6 一) ， 男 ， 重庆 市忠县人 ， 工程师 ， 从事 机 电设备检修与管理． 1 润滑水 管路 出现沙 眼的原 因 ( 1 )根据设计要求 ， 万家寨水 电站 3台渗漏排 水泵的润滑水管路为预埋管 ， 且 没有设计排水泵在 盘根刺水或漏水较大情况下的排水沟。由于水泵四 周的地面凹凸不平 ， 导致预埋管路 的露 出部位易积 水， 引起润滑水管路的腐蚀， 见图 1 。 ( 2 )润滑水管路为薄壁普通钢管 ， 在水流的长 期冲刷、 腐蚀下， 管壁的薄弱部位易产生沙眼， 若不 图 1 原润滑水 管路布置 图 7 6 黄永华． 渗 漏排水 泵润滑水管路 沙眼的处理 方法分析 及时处理 ， 润滑水管路沙眼的数量将增 多， 同时 ， 沙 眼的刺水将更大， 严重影响水泵的安全运行。 2 润滑水管路沙眼的处理办法 针对润滑水管路存在的上述问题 ， 我们采取 了 以下 办法 。 ( 1 )对于早期出现 的润滑水管路沙眼， 常见 的 处理办法是 ： 先停泵 ， 后关水 ， 然后进行焊接处理， 焊 后的情况主要有 以下几种 ： 1 )管路沙眼已处理好 ， 经充水试 验无漏水 ， 但 是运行一段时间后润滑水管路再次出现沙眼。 2 )管路沙眼由刺水变为渗水 ， 原因是润滑水管 路的沙眼经常出现在管路露出混凝土的部位 ， 并且 润滑水阀门关闭不严。因此 ， 在有水的情况下 ， 很难 将管壁薄 、 腐蚀重的管路沙眼一次性焊好。常常是 一 个点焊工作变成了堆焊 ， 经充水试验 ， 焊接部位还 有渗漏 ， 甚至将沙眼焊成了一个大窟窿 ， 工作越干越 多。 为了快速 、 有效地解决沙眼问题 ， 我们将无缝钢 管套在有沙眼的润滑水管外。选用一根材质较硬的 木材 ， 切削成牙签状， 然后楔住沙眼， 接着凿开润滑 水管根部的混凝土， 凿开的深度和宽度 以外套的无 缝钢管便于施焊为准 ， 最后拆掉来 自混凝土一端的 润滑水管， 将准备好的无缝钢管套住有沙眼的润滑 水管 ， 然后进行环焊 ， 见图 2 。焊后经连接管路充水 试验无渗漏后 ， 再将凿开的凹坑用混凝土抹平 。由 此 ， 不仅解决 了沙眼的漏水问题 ， 还解决了管壁较薄 易产生沙眼的问题 。 ( 2 )为了彻底解决润滑水管路存在 的问题 ， 我 们做了以下_ [ 作 ： 1 )更换润滑水管路供水总阀， 将供水 总阀至渗 漏排水泵之间的预埋管路改为地上布置， 原管路全 图2 润滑水管套管施焊图 部更换为厚壁无缝钢管。 2 )选用较好的耐磨盘根 ， 防止渗漏排水泵盘根 刺水 ， 同时对盘根的渗水进行合理的疏导。 3 )在渗漏排水泵的一侧凿 1 条排水沟， 并将排 水沟的凹凸面用混凝土抹平 ， 同时做成斜面 ， 确保盘 根及地面积水完全排至渗漏集水井， 见图 3 。 水泵 润 图 3 改造后的润滑水管路 布置 图 4 )将渗漏排水泵周围的混凝土地面全部抹平 ， 并铺上地板砖 ， 作到设备四周 干净 、 整洁。 3 结语 经过上述改造后 ， 现 已解决 了万家寨水 电站渗 漏排水泵润滑水管路 的沙眼问题 。同时结合以上方 法， 有效地解决了万家寨水电站技术供水管路 出现 沙眼刺水的问题。通过对渗漏排水泵润滑水管路沙 眼的处理 ， 让我们看到了设备的安全 、 可靠 、 高效 ， 不 仅与检修人员 的技 能有关 ， 而且与设备 的制造 、 设 计 、 安装和监督也有关系， 同时要求设备的管理及维 护人员面对较难解决的问题 ， 要有可行的改造方案 ， 及时解决设备存在的问题 ， 确保设备的安全运行 。 参考文献 ： [ 1 ] 刘军 ， 邓东升， 马志华 ， 等． 宝应泵站流道优化计算与模 型试 验 研究 [ J ] ． 南水北调与水利科 技， 2 0 0 5， 3 ( 2 ) ： 2 2 — 2 5 ． [ 2 ] 丁成伟 ， 离心泵与轴流 泵原理 与水力 设计 [ M] ． 北京 ： 机械 ‘ 业 出版社 ， 1 9 8 1 ． [ 3] 朱红耕 ， 袁寿其． 进 口流场对虹吸式出水流道性能影 响的研 究 [ J ] ． 农业机械学报 ， 2 0 0 6， 3 7 ( 1 O ) ： 1 9 3 - 1 9 6 ． [ 4] 孙京忠 ， 刘大恺 ， 季盛林． 进 口流态对轴 流泵工作 的影 响[ J ] ． 水泵技术 ， 1 9 8 4 ， ( 1 ) ： 3 0 — 3 4 ． [ 5 ] 关醒凡 现代泵技术手册[ M] ． 北京： 宇航出版社， 1 9 9 1 ． [ 6 ] G B T I 8 1 4 9 — 2 0 0 0， 离心泵 、 混流泵和轴 流泵水 力性能试 验规范 [ S ／ O L ] ． [ 2 0 1 3— 0 8 — 0 3 ] ． h t t p ： ／ ／ i s h a r e ． i a s k ． s i n a ． C O In ． e n ／ f ／ 3 6 7 8 8 03 5． h t mL． [ 7 ] 王福军． 水泵水泵站[ M] ． 北京 ： 中国农业出版社 ， 2 0 0 5 ． f 8 ] 张克危． 流体机械原理[ M] ． 北京 ： 机械 【业出版礼 ， 2 0 O 0 ．
