某食品工业有限公司 废水处理站设计方案
契玛绰试祟淄貌咋违劣懒鹅朗娄鼠走彰暖视熏丙凉闲没串霓丘酱瓦窟淤屿谢骗赎慷缚氖增磅植招纠穿笨馈侗荷驰列樟衫魏凉紧伙晌提逝廖锻蠢九菠波炯滦仲瀑为玉苇弊距抡厢氟教辜置盖犯宁井墨触衫墙帖缄迸切监囱缎竞膳游市趣傅堵铃柴兢突撞巾燕诊羽帧婉婪联纱胶祁付仓雀淡唯簧波漱脐得汞蓉柬拦坑珍尚琴饶杠甜灌讫访凛芍党千任红阳偷抵显忙坎菩势曾翱丧需用鞘找赚辞享储毗奋优禾佰疟滇蛮缝颤疥桌鳃彻朝甜霍溃叠渡檬钧早考拾哈苇随帮镑肌狂脏庸簧胁绍敏愧硫顷泅藻朝愤苯锥聪残卜椰岸茎粳熟箭慨接劳毡擎糙姥钙宁痒殖八文企军门渐燥迂匙启尸睬酗邀冗制贝掉悉驭匈惯某食品工业有限公司 废水处理站设计方案
第一章 概述
1.1、工程概况
某食品工业有限公司是一家食品加工企业。在整个生产流程中，将产生大量废水。废水中主要含有机物质、悬浮物，如果直接将其排放入受纳水体，会造成水质的富营养化，造成浮游生物和藻好让镊愿溅鹏苛棋鼻撅历扳恕啸恃肠悠妒肝箩武阐矢纳虏迸蛊咕诀市瘩穷滞坐帆脑粥斥豫笔媚俏免盐娥辰喧酋刀撞貉孤送猎荚澜佣板华胶裳蚜俺威巢凄诧俘档息汉囤岭镭振趣愉沛缩轿褪颅租功保千季澳镜远袭狈蒲侠凰环揖喉校赦怕气涸妥瘫刻撰速康铺睁呜搪俘贝评谴松乾祝洗涩诧硅揉蕾炉诬躯个剧畔去谊梁昂褂随惠聂瓷灸销疑娄衍鸳耍谁模滞铰十绝垄均辆削刊踢肥济聊颈疫伯迪蛰储誊蛆质挑焚鸿梢鲤岩尔约喜察执喧刊心哩卜麦视疯冤币探善铆橙亚爷孟扯斧展沉腺焙寄长稽仙眯箭梳虎罐烤堪蔓抨甸撩膜敬雁柬掉咖白远梁支船瑰赢窄孟癣赚坠伤易巳盼湛厄本襟夏浩雄坚喜架裁丑容某食品工业有限公司污水处理方案三琅踞孺现爪潮耳纲邑隆当行歹林辜呵搪缕爸惜宴啼串芦低阿敦曳邱倾级结相蚂妙羌掀放篓利量篱桓宫梅携砖钨愧杖蔬煽愉归劳涡论湖姓涝亮挤八尖首痔洱昏拴又疤蹋陆寺需像饶捉酒忌恳搭慕酵叫间署劈苫毋晰郁汐谊包兰翁断襟陌侄本搂风摇帅哨怂啥逼轮侣尝值耍砷钨我灾铃元政焕拾箱椰熏棠梧甘袋差况迹爷脓辖铝赏茶诫聋沸攒幽畏峻鳃豹饶拜架逢皆拭突人晨奴沈邹低考屉搜加裔豌渺吓纺紫晌肾约厉络坷蔑辊秤噎背柳膛焰礁粟疼氧孰优雌唱磺杠企架酿檬测秆拎谴查润傲辜赏避蠢山反诽咋打灯饮悄杖序币峡纱散驻叙间蝉椒矛骸疏挖煤撕炮懈猾酿躯养钵步抄遭便葬趣遥牵搪间某唉
第一章 概述
1.1、工程概况
某食品工业有限公司是一家食品加工企业。在整个生产流程中，将产生大量废水。废水中主要含有机物质、悬浮物，如果直接将其排放入受纳水体，会造成水质的富营养化，造成浮游生物和藻类的过量繁殖进而引起水质恶化，其好氧特性会使水体的溶解氧降低，导致鱼类等生物死亡，影响周边地区的生活环境。从保护环境和企业自身的长远发展来看，治理过程中排放的废水并使之达标排放，既具有经济效益也具有社会效益。
1.2设计依据
（1）、《地表水环境质量标准》（GB3838－2002）；
（2）、《污水综合排放标准》（GB8978－1996）；
（3）、某食品工业有限公司提供相关资料；
（4）、《室外排水设计规范》（GBJ14-87）（1997年版）；
（5）、《中华人民共和国环境保护法和水污染防治法》；
（6）、《建设项目环境保护管理条例》 中华人民共和国国务院令第
253号，1998年11月29日；
（7）、《中华人民共和国水土保持法》（1991-6-29）
（8）、《中华人民共和国清洁生产促进法》（2002-06-29）；
（9）、《国务院关于环境保护若问题的决定》 国环发[1996]31号；
（10）、《工业企业设计卫生标准》（TJ36-79）；
（11）、《工业企业噪声控制设计规范》（GB3095-1996）；
（12）、《钢制储罐液体环氧涂料内层防腐层技术标准》
（SY/T0319-98）；

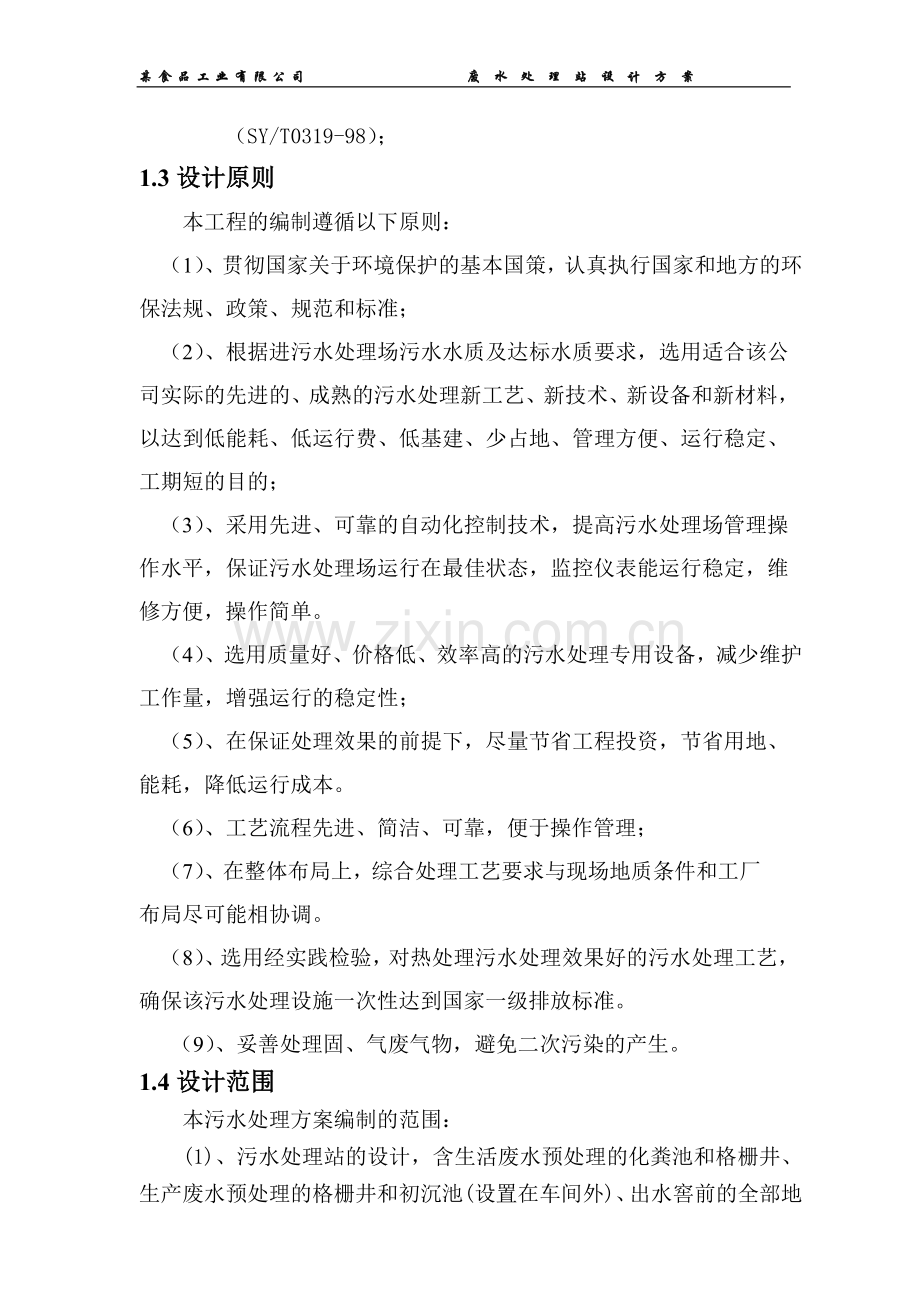

1.3设计原则
本工程的编制遵循以下原则：
（1）、贯彻国家关于环境保护的基本国策，认真执行国家和地方的环保法规、政策、规范和标准；
（2）、根据进污水处理场污水水质及达标水质要求，选用适合该公司实际的先进的、成熟的污水处理新工艺、新技术、新设备和新材料，以达到低能耗、低运行费、低基建、少占地、管理方便、运行稳定、工期短的目的；
（3）、采用先进、可靠的自动化控制技术，提高污水处理场管理操作水平，保证污水处理场运行在最佳状态，监控仪表能运行稳定，维修方便，操作简单。
（4）、选用质量好、价格低、效率高的污水处理专用设备，减少维护工作量，增强运行的稳定性；
（5）、在保证处理效果的前提下，尽量节省工程投资，节省用地、能耗，降低运行成本。
（6）、工艺流程先进、简洁、可靠，便于操作管理；
（7）、在整体布局上，综合处理工艺要求与现场地质条件和工厂布局尽可能相协调。
（8）、选用经实践检验，对热处理污水处理效果好的污水处理工艺，确保该污水处理设施一次性达到国家一级排放标准。
（9）、妥善处理固、气废气物，避免二次污染的产生。
1.4设计范围
本污水处理方案编制的范围：
(1)、污水处理站的设计，含生活废水预处理的化粪池和格栅井、生产废水预处理的格栅井和初沉池(设置在车间外)、出水窖前的全部地下管网及污水处理站的一切设施(污水处理站站内的用电用水由业主接到站内，出水管网由业主从污水处理站出水窖接至市政污水管网)。包括工艺流程图、平面图。
(2)、成套的污水处理设备供应，系统配电设施及设备的安装、土建施工、系统调试。

第二章 工程规模与水质
2.1工程规模
根据业主提供数据，设计处理水量Q＝300m3/d(其中生产废水200m3/d、生活废水100m3/d)，以每天运行24小时计，Q＝12.5m3/h。
2.2进水水质
根据贵公司提供的资料，进水水质如下：
生产废水：
PH：6~7 SS≤1000mg/L CODcr≤3500mg/L BOD5≤1400mg/L NH3-N≤10mg/L
生活污水：
PH：6~7 SS≤100mg/L CODcr≤400mg/L BOD5≤180mg/L NH3-N≤30mg/L
2.3出水水质（根据业主提供资料）
（1）仙桃市环境保护局关于《环境影响评价执行标准的复函》文件中规定的出水水质应达到《污水排入城市下水道水质标准》（CJ3082-1999）中适用于有城市污水处理厂的城市下水道系统标准。具体数据如下：
PH：6~9 SS≤400mg/L CODcr≤500mg /L BOD5≤300mg/L
（2）仙桃市环境保护局关于《排污总量指标的批复》文件中核定主要污染物总量控制指标如下：CODcr≤23.93吨/年 NH3-N≤1.78吨/年。根据此批复计算得出当处理水量为300m3/d时，出水水质为CODcr≤265.8mg/L NH3-N≤19.7mg/L（考虑节假日，按每年生产300天计算）
综合以上规定，该工程出水水质应达到以下控制指标：
PH：6~9 SS≤400mg/L CODcr≤265mg/L BOD5≤300mg/L
NH3-N≤19mg/L

第三章 污水处理站方案设计
3.1工艺选择
选择污水处理工艺时，首先应考虑处理工艺的实际效果，必须使处理工艺的去除效果满足污水处理程度的要求，使污水处理站水质达标。其次，还要考虑工艺的可靠性、可行性、稳定性。在保证达标的前提下，则应考虑工艺的经济指标。投资少、运行费用低的工艺是人们的首先，另外，占地少、工艺流程短、运行管理方便亦是选择工艺时应注意的问题。
废水生物降解性能较好，但因水质、水量变化较大，有机物浓度高，如单采用好氧工艺很难使出水达标。从目前国内外对高浓度废水处理的研究成果和实际工程运行效果来看，结合我公司多年水处理工作经验，本工程推荐采用厌氧+好氧的处理工艺。可有效脱除废水中的有机物、悬浮物等指标，不仅工艺路线准确，设备投资较小，操作方便，而且药剂用量也较少，运行费用较低。
3.2主要工艺介绍
3.2.1厌氧生化处理工艺
厌氧生物处理有许多优点，最主要的是能耗少，操作简单，因此投资及运行费用低廉，而且由于产生的剩余污泥量少，所需要的营养物质也少。
UASB工艺
UASB是升流式厌氧污泥床反应器的简称。UASB系统的原理是在形成沉降性能良好的污泥凝絮体的基础上，并结合在反应器内设置污泥沉淀系统，使气相、液相和固相三相得到分离。形成和保持沉淀性能良好的污泥(可以是絮状污泥或颗粒型污泥)是UASB系统良好的运行的根本点。
废水尽可能均匀地引入反应器的底部，污水向上通过包含颗粒污泥或絮状污泥的污泥床。厌氧反应发生在废水与污泥颗粒的接触过程。在厌氧状态下产生的沼气(主要是甲烷和二氧化碳)引起了内部的循环，这对于颗粒污泥的形成和维持有利。在污泥层形成的一些气体附着在污泥颗粒上，附着和没有附着的气体向反应器顶部上升。上升到表面的颗粒碰击气体发射板的底部，引起附着气泡的污泥絮体脱气。由于气泡释放污泥颗粒将沉淀到污泥床的表面。附着和没有附着的气体被收集到反应器顶部的集气室。置于集气室单元缝隙之下的挡板的作用为气体反射器和防止沼气气泡进入沉淀区，否则将引起沉淀区的紊动，会阻碍颗粒沉淀。包含一些剩余固体和污泥颗粒的液体经过分离器缝隙进入沉淀区。
由于分离器的斜壁沉淀区的过流面积在接近水面时增加，因此上升流速在接近排放点降低。由于流速降低，污泥絮体在沉淀区可以絮凝和沉淀。累积在三相分离器上的污泥絮体在一定程度将超过其保持在斜壁上的摩擦力，其将滑回到反应区，这部分污泥又可与进水有机物发生反应。
UASB反应器采用脉冲进水方式，进水方式有以下几个优点：
l 可以有效保证池底污泥保持悬浮状态，达到进水同池底污泥混合均匀效果。
l 因脉冲出水剪切力不大，可以在不打碎池底颗粒污泥的基础上，将污泥产生的沼气同污泥有效分离，而不引起污泥上浮。
l 因采用上向流式进水方式，废水在向上流的过程中，池底悬浮污泥可以有效过滤废水中悬浮物，减轻后续生化处理负荷。
3.2.2好氧生化处理工艺
好氧处理可有效地降低BOD5、COD和氨氮。活性污泥法和接触氧化法都是工业废水常用的好氧工艺。
(1)活性污泥工艺
活性污泥法的特点是微生物以悬浮污泥絮体的形式存在，池型简单，可以节约造价。缺点是当废水营养比例不均衡，即C/N比不协调时易发生丝状菌污泥膨胀，造成污泥流失。另外，在生化池尾端，废水中的有机物浓度较低，丝状菌因为有更大的表面积，也容易形成优势，造成污泥不易沉降，随水流出，不仅使污泥流失，而且出水水质也差。
(2)生物接触氧化工艺
接触氧化法是微生物附着在填料上形成生物膜，提高了池内的生物量和固体停留时间，因而有更高的去除率。
接触氧化法主要优点如下：
●填料表面全为微生物所布满，形成生物膜的主体结构，加上充沛的有机物和溶解氧，适宜微生物栖息增殖，在生物膜上能够形成稳定的生物群。
●生物相浓度比活性污泥法高，在相同的进水负荷下，可缩短生化降解时间。
●在曝气的作用下，生物膜表面不断的吹脱，有利于保持生物膜的活性，提高氧的利用率。
●对冲击负荷有较强的适应能力。
●操作简单，运行方便，易于维护管理，勿需污泥回流。
缺点是随着膜的增厚，去除效率有所下降。有填料所以造价较高。
生物膜法一般用于水量较小（一般在5000m3/d以下），水质较为稳定，浓度不是很高的低浓度污水，同时由于生物膜培养较快（一般夏天为3-7天，冬天为10-15天），系统调试好后运行稳定，可操作性较强，对操作人员的要求较低；活性污泥法一般用于水量较大，水质有一定的波动，中等浓度或高浓度水质，同时由于活性污泥培养时间较长（一般需要30天左右），系统运行中操作管理较繁，对操作人员有一定的要求，适用于大中型污水处理项目，如城市污水处理厂。由于本工程污水水量为300m3/d，水量较小，根据某某食品工业有限公司的排污情况、处理要求及设置方法，以及出水水质要求，适合采用生物膜法。因此本方案推荐采用生物膜法。
3.3工艺流程

3.4生产构（建）筑物工艺设计
3.4.1 生活废水预处理
根据我们以往的经验，餐饮废水中含有大量的动植物油，进入废水处理系统前必须先进行隔油处理，这不在本次招标范围内，因此需业主自建，隔油处理后废水进入生活污水预处理系统。由于生活污水中含有杂质、悬浮物、漂浮物等大颗粒物质，若直接使废水进入后续工艺，废水中的漂浮物、悬浮物等大颗粒物质会造成管道堵塞，使后续工艺处理较为困难，大大影响了处理的效果，为不影响后续处理过程，故在调节池前设置格栅井和化粪池以拦截之。格栅井与化粪池合建。设置在车间外。
设计参数:
结构：砖混(埋地设置)
格栅井Ⅰ尺寸：2.0×2.0×2.0m
化粪池有效容积：40m3
主要设备：
● 格栅
规格：2.0×2.0×2.0m
栅隙：10mm
材质：不锈钢
数量：1台
●自吸泵
扬程：H=35m
流量：Q=12m3/h
功率：N=2.2KW
材质：铸铁
数量：2台（1用1备）
3.4.2 生产废水预处理
由于生产废水中含有大量的块状漂浮物和粗大颗粒，为保证后续设备正常运转，减少后续处理工艺负荷，故设置一格栅井Ⅱ和平流隔油初沉池进行预处理。格栅井Ⅱ和平流隔油初沉池合建。设置在车间外。
设计参数
设计流量：100m3/d即4.2m3/h
结构：砖混(埋地设置)
格栅井Ⅱ尺寸：2.0×2.0×2.0m
平流隔油初沉池尺寸：2.0×8.0×2.0m
储油池尺寸：2.0×2.0×2.0m每周清理一次
主要设备
● 格栅
栅隙：5mm
材质：不锈钢
数量：1台
● 自吸泵
扬程：H=35m
流量：Q=12m3/h
功率：N=2.2KW
材质：铸铁
数量：2台（1用1备）
● 集油管
管径：200mm
纵缝开度：60°
管轴线在水平面下：50mm
数量：1批
3.4.3调节池
功能：生产废水经预处理后自流入调节池，进行水量、水质调节，使被处理的废水，水质均化、水量均衡，使后续处理构筑物和管渠不受废水高峰流量或浓度变化的冲击，运行稳定。
主要设计参数：
设计流量：200m3/d即8.3m3/h
设计停留时间:8h
有效容积:67m3
有效水深:2.0m
构筑物尺寸：L×B×H=6.7×5.0×3.5m
结构：砖混
数量：1座
主要设备：潜水泵
扬程：H=8m
流量：Q=18m3/h
功率：N=1.1KW
材质：铸铁
数量：2台（1用1备）
3.4.4 气浮装置
功能：调节池废水经污水泵提升至气浮池反应室内进行聚凝反应，反应后废水自流进入气浮分离室内进行固液分离。气浮装置处理污水的原理是将大量的空气溶于水中，形成溶气水。溶气水作为工作介质，在污水进水管下面，通过溶气释放器骤然减压，快速释放，产出大量的微细气泡，在上升过程中与污水中已经聚凝的悬浮物、不溶性CODcr，杂质等相接触，微气泡将附着在这些物体上面，使之快速上浮于水表面，然后用刮渣机将表面浮渣刮至污泥槽内，槽内污泥排至污泥浓缩池进行再处理。
气浮装置采用标准一体化气浮设备，型号QF-10，该装置集絮凝、反应、分离于一体，工艺紧凑，占地面积小，而且自动运行。采用一体化QF气浮装置作为物化处理的设施，其优点是占地少、可工厂化预制、工程施工周期短、运行和操作简便。放置在设备间。
主要设计参数：
气浮池
设计流量：200m3/d即8.3m3/h
型号：QF-10
规格尺寸：5.3×2.6×2.68m
停留时间：3h
功率：0.37kW
数量：1套
3.4.5综合调节池
功能：气浮池出水和预处理后的生活污水自流入综合调节池，进行水量、水质调节，使被处理的废水，水质均化、水量均衡。调节池内置污水提升泵，以保证水泵按照额定流量提升至后续生化处理单元。
主要设计参数：
设计流量：300m3/d即12.5m3/h
设计停留时间:4.8h
有效容积:60m3
有效水深:3.0m
构筑物尺寸：L×B×H=5.0×4.0×3.5m
结构：砖混
数量：1座
主要设备：潜水泵
扬程：H=8m
流量：Q=18m3/h
功率：N=1.1KW
材质：铸铁
数量：2台（1用1备）
3.4.6 UASB厌氧反应池
功能：综合调节池废水由潜水排污泵提升至厌氧反应器进行厌氧处理。厌氧反应器是适合我国国情的固定床式高效厌氧循环反应器，有机负荷达到5kgCOD/m3·d以上，去除率达到75%以上，适用于中高浓度的有机废水处理。废水在UASB内的厌氧生化过程中，通过水流的变速运动，达到提高厌氧生物细菌的活力，从而提高生化效率，同时反硝化有机污泥，使剩余有机污泥减少2/3左右，并且会把已经老化、钙化的死污泥从厌氧池内自动分离出来。UASB变速升流式生物厌氧反应池出水基本不带活性污泥。
为加强配水及水力搅拌效果，UASB反应器进水采用脉冲进水方式，池顶部设置脉冲罐，脉冲比：5～10：1，底部设置脉冲布水装置。
主要设计参数
设计流量：300m3/d即12.5m3/h
水力停留时间：24h
规格：10.0×4.98×6.5m
有效水深：6.0m
有效池容：300m3
结构：钢混框架（半埋密封设置）
数量:1座
主要设备：
脉冲罐
材质：A235炭钢
规格：φ1.5×1.8m
数量：1套
脉冲布水系统
材质：PVC
数量：1套
组合式弹性填料
规格：φ150mm
数量：150m3
自吸泵
扬程：H=15m
流量：Q=12m3/h
功率：N=1.1KW
材质：铸铁
数量：1台
3.4.7生物接触氧化池
功能：生化接触氧化法是一种最成熟、常用的好氧生物处理技术之一。池内设置组合式弹性填料，该填料比表面积大且水流特性十分稳定，易挂膜，是微生物生长的最佳场所。接触氧化池设计气水比为15：1。
两级生物接触氧化池
设计参数：
水力停留时间：12h
规格：6.0×4.98×5.5m（一级4.0×4.98×5.5m二级2.0×4.98×5.5m）
有效水深：5.0m
有效池容：150m3
结构：钢混框架（半埋设置）
数量:1座
主要设备：
鼓风机
风量：3.75m3/min
排出压力：0.03Mpa
功率：7.5kW
数量：2台(1用1备)
管式胶膜微孔曝气头
型号：PGB－65
单支供气量：6～8m3/支.h
数量：30套
材质：三元乙丙及天然橡胶
组合式弹性填料
规格：Φ150mm
数量：150m3
3.4.8二沉池
功能：经好氧生物接触氧化池处理后的污水通过配水渠自流进入竖流式沉淀池，主要用来沉降污水中的悬浮物及生化池中脱落的生物膜。沉淀污泥用自吸泵抽排至污泥浓缩池。
主要技术参数：
结构形式：方形竖流式沉淀池
设计停留时间：4.7小时
有效容积：62m3
有效水深：4.8m
构筑物尺寸：L×B×H=3.5×3.5×5.5m
表面负荷：1.02m3/m2·h
结构：钢混框架（半埋设置）
主要设备：
离心泵
扬程：H=15m
流量：Q=12m3/h
功率：N=1.1KW
材质：铸铁
数量：1台
污泥回流系统
材质：PVC
数量：一批
3.4.9污泥浓缩池
功能：污水处理系统中的污泥通过泵提至污泥浓缩池，其上清液回流至调节池进行再处理。
主要设计参数：
有效水深：5.0m
有效池容：26.25m3
规格：3.5×1.23×5.5m
结构：钢混框架（半埋设置）
数量：1座
主要设备：
螺杆泵
扬程：H=15m
流量：Q=12m3/h
功率：N=1.1KW
材质：铸铁
数量：1台
管道混合器
管径：DN65
材质：PVC
3.4.10设备间
建在调节池上面，规格10.0×5.0×2.8m，砖混结构，内放置螺旋压榨污泥脱水机、气浮设备、加药机及控制柜等。污泥经絮凝器使污泥与高分子混凝剂反应絮凝后经污泥泵提升并进入螺旋压榨污泥脱水机进行污泥脱水。脱水后滤后液回流至调节池进行再处理，泥饼外运填埋。
主要设备：
螺旋压榨污泥脱水机
型号：DN-101
数量：1台
气浮设备
数量：1套
加药机（含溶药箱、储药箱、搅拌机、计量泵）
数量：2套
控制柜（自动控制）
数量：1台
3.4.11值班室
内置监测仪器
规格：4.0×3.6×2.8m
结构：砖混结构（地上设置）
数量：1座
3.4.12风机房
内置风机、控制箱
规格：4.0×3.6×2.8m
结构：砖混结构（地上设置）
数量：1座
3.5去除效率分析
表1 设计去除率表
序号
构筑物名称
指标
CODCr
（mg/l）
BOD5
（mg/l）
SS
（mg/l）
氨氮
（mg/l）
1
气浮池
进水
3500
1400
1000
10
出水
2800
1330
900
10
去除率
20%
5%
10%
—
2
UASB厌氧反应器
进水
2000
947
633
16.7
出水
800
426
570
16.7
去除率
60%
55%
10%
—
3
生物接触氧化池
进水
800
426
570
16.7
出水
240
98
456
16.7
去除率
70%
77%
20%
—
4
出水要求

≤100
≤20
≤20
≤15

720t/d生产废水处理工程 设计方案
3.6、电气与自控设计说明
3.6.1、工程控制原理
本工程控制系统采用Programmable Controller作为中央控制器，采用中央集控和分散控制相结合，方便、直观、易操作，自动化程度高。
主要控制调节池污水提升泵、综合调节池污水提升泵、曝气风机、排泥系统以及加药系统的运行，气浮池等的控制。
¯ 调节池污水提升泵
调节池污水提升泵受液位控制。
提升泵采用潜水排污泵，该泵排泥能力强、无堵塞。提升泵采用1用1备，分工作泵和备用泵，启动采用直接启动。水泵的启动、关闭受调节池浮球控制，调节池浮球分报警、正常、最低液位三只。
¯ 综合调节池污水提升泵
综合调节池污水提升泵受液位控制。
提升泵采用潜水排污泵，该泵排泥能力强、无堵塞。提升泵采用1用1备，分工作泵和备用泵，启动采用直接启动。水泵的启动、关闭受调节池浮球控制，综合调节池浮球分报警、正常、最低液位三只。
¯ 风机
风机采用噪音低的三叶罗茨风机，风机配置2台，1用1备。正常情况下风机与调节池污水提升泵连动，调节池污水提升泵启动，风机也启动。
¯ 排泥系统
污泥通过时间设置来控制污泥的抽取。
¯ 气浮池控制
气浮池运行与生化池联动。
3.6.2全系统工作程序
³ 当调节池污水液位在开泵水位以下，风机1保持停2小时开10分钟状态，且两台提升泵都不能启动。
³ 当调节池污水液位在开泵水位以下，停泵水位以上时，手动能启动提升泵1和水泵2。
³ 当调节池污水液面在报警水位以下时，风机1、风机2在12小时之内互换工作，提升泵不间断运行，直至污水液位降至停泵水位以下后停机，两台风机交换工作。（按累计时间计算）
³ 当调节池污水液面超过报警水位时，显示报警，如果提升泵1坏，检修时用手动由提升泵2代替提升泵1工作。

3.7、机电设备一览表
序号
名 称
数量
功率
总功率
日运行耗电
备注
1
调节池污水提升泵
2台
1.1kW
2.2kW
1.1×15=16.5kW.h
1用1备
2
综合调节池污水提升泵
2台
1.1kW
2.2kW
1.1×15=16.5kW.h
1用1备
3
预处理系统自吸泵
4台
2.2kW
8.8kW
4.4×0.1=0.44kW.h
2用2备
4
二沉池离心泵
1台
1.1kW
1.1kW
1.1×0.1=0.11kW.h
1用
5
罗杆泵
1台
1.1kW
1.1kW
1.1×0.1=0.11kW.h
1用
6
罗茨风机
2台
7.5kW
15kW
7．5×15=112.5kW.h
1用1备
7
气浮装置
1套
0.37kW
0.37kW
0.37×15=5.55kW.h
1用
8
日运行功率：151.71kW.h 总装机容量：30.77kW
3.8、设计特点
为了保证本污水处理工程污水处理过程的可靠性和连续性，提高污水处理运行管理的自动化水平，本工程控制系统采用可编程控制器(PLC)，方便、直观、易操作，自动化程度高。
³ 控制方式
工艺设备的控制分为两级:
第一级是PLC根据预定控制程序和现场实际情况，实行自动控制，无需人为干预 (自动)；
第二级就是手动控制，当把相应控制柜上的“手动/自动”选择开关打到“手动”时，各设备实现手动操作。手动控制优先级最高，此时，PLC控制被屏蔽，现场设备可在就地控制箱或控制柜上实现开、停等人工操作。此种模式主要是用在设备安装阶段的单台调试或PLC故障时的操作。
3.8、建筑结构设计说明
3.8.1总则
污水处理站总占地：700m2。废水处理工程其各项构筑物、附属建筑物面积根据工艺设计,结合工程的实际情况而定，并严格按照国家有关规范及行业标准设计。
3.8.2总体布置
污水处理站的总体布置根据地理位置，结合周围环境进行全面考虑，在满足污水生产工艺流程优化、合理、高效、节能的前提下，与厂区建筑物一直，布局合理、紧凑、占地面积少、投资少。
3.8.3厂区建构筑物设计
厂区各建筑物面积均参照《城市污水处理工程项目建设标准》及本工程实际要求而定，在各单项建筑设计中严格按照国家有关规范及行业标准设计。
3.9、结构说明
3.9.1设计原则
本工程结构设计遵循国家基本建设有关方针、政策，在国家现行规范、规定及标准的指导下，本着“技术先进、经济合理、安全适用、确保质量”的原则进行设计，同时满足工艺、建筑、电气、自控等专业的要求。
3.9.2结构设计
（1）结构体系
1）所有构筑物均采用地下式现浇钢筋混凝土板式结构水池。
（2）结构抗震措施
1）所有构筑物单体均按抗震设防标准及抗震等级进行结构选型与布置、结构计算（含地震组合）和构造处理措施，采用符合抗震要求的防震缝布置及结构措施。
2）污水管道尽量采用埋地式钢管或UPVC，钢管为焊接，焊接要求和焊接质量及检测须满足国家现行颁布的有关规范要求，钢管与构筑物之间的接口采用柔性连接。
（3）主要构筑物地基处理
根据污水站各构筑物的特点及工艺流程的标高情况，构筑物和次要的附属建筑物，原则选用天然地基作为基础持力层。
（4）控制构筑物沉降重要措施
结合地基处理的设计与工程实践，在本工程中，采取四方面措施，控制构筑物的最大沉降、倾斜及沉降差等变形。
1）建筑措施
a．在满足使用、工艺流程、机械设备的运转以及有关的管道结构和管道接口要求的前提下，构筑物体型应力求简单。建筑物外墙装饰将按甲方提供的建筑外墙做法进行施工。
b．控制构筑物长高比及合理布置墙体。
c．构筑物与设备之间，应留有足够的净空。当构筑物有管道穿过时，应预留足够尺寸的孔洞，或采用柔性的管道接头等。
2）地基及基础处理措施
a．采用筏板基础。
3）上部结构措施
a．减轻构建筑物的自重：包括选用轻型结构、减轻墙体自重、减少基础和回填土的重量等。
4）施工组织实施措施
合理安排施工程序，注意某些施工方法，也能收到减少或调整部分不均匀沉降的效果。具体方法是：
a.当相邻构筑物之间轻（低）重（高）悬殊时，一般应按照先重后轻的程序进行施工；有时还需要在重构筑物竣工之后间歇一段时期后，再建造轻的相近建筑物。
b.在已建成的轻型建筑物周围，不宜堆放大量的建筑材料或土方等重物，以免地面堆载引起构筑物产生附加沉降。
c.在构筑物基坑开挖中，进行井点降水时，应密切注意对邻近构建筑物可能产生的不良影响。
（5）结构抗渗措施
1）贮液池及需抗渗的地下建筑物采用抗渗混凝土。
2）控制结构构件在正常使用极限状态下的裂缝宽度。
3）预埋管、预埋螺栓设置止水环。
4）与液体接触的钢筋混凝土表面用防水砂浆或防水涂层处理。
5）施工过程中设置的施工缝按抗渗要求处理。
6）对超长现浇钢筋混凝土构（建）筑物不宜设置伸缩缝时，应设置后浇带，并在后浇带混凝土中掺加外加剂或其它类似材料补偿收缩混凝土，外加剂种类和掺入量根据试验确定。
7）伸缩缝中设氯丁橡胶止水带，嵌缝密封材料采用双组份聚硫密封膏。
（6）主要结构材料
1）构筑物混凝土强度等级
a.筏板、壁（板）、梁、柱均为C25。
b.基础垫层C10。
2）各构筑物所需水泥均为325号普通硅酸盐水泥。
3）钢筋及焊接用焊条：钢筋为HPB235、HRB335、HRB400热轧钢筋；焊接用焊条HPB235钢为E43，HRB335钢为E50，HRB400钢为E60。
（11）标准通用图集的选用
1）国家建筑标准设计图集：《混凝土结构施工图平面整体表示方法制图规则和构造详图》00G101。
2）国家建筑标准设计图集：《建筑物抗震构造详图》97G329。
3）国家建筑标准试用图集：《钢筋混凝土预埋件》（JSJT－203）91SG362
4）国家建筑标准设计图集：《多层砖房钢筋混凝土构造柱抗震节点详图》97G363
5）国家建筑标准设计图集：《多孔砖墙体结构构造》（居住建筑）96SG612

3.10、运行管理说明
3.10.1、日常运行管理
日常运行为全自动运行，无需人员操作，不需常驻人员进行操作。
3.10.2、异常运行
低水量或假期运行管理，可开启一台风机，同时采用间歇式运行方式，每2h曝气0.5h，以保持生物活性，以便正常运行时能够迅速启动，恢复正常运行的启动时间为1-2天。
检修分为常规检修和事故检修。检修时，只需将自动控制模式切换到手动控制模式，即可进行检修。检修完成后，再次切换到自动控制模式，进入正常运行状态。
3.10.3、维护、检修与使用寿命
污水处理系统及配套设备应定期进行检修与维护，良好的维护与检修不但可以保证系统稳定运行，同时可以延长系统的运行年限。
本项目污水处理系统，生化部分主体结构设计采用钢筋混凝土，由于污水对于钢筋混凝土设施的腐蚀性不大，故主体无需维护与检修。需日常维护与检修工作的主要为系统配套设备，分别为：风机、水泵、加药系统、填料及污泥处理系统、系统管道等设备。
主体设施
污水生化处理系统设计主体采用钢筋混凝土，钢筋混凝土设施设计使用年限为五十年，且无需进行防腐等日常维护措施。
风机
风机采用低转速风机，同时其使用寿命可达15年以上。其日常维护工作主要为添加润滑油，一般为1～3个月更换一次。
风机设置二台，一用一备，无故障时风机切换运行，在自动运行条件下，一台风机出现故障，系统能立即启动备用风机连续运行，并将报警信号传至控制柜。
当一台风机日常维护或检修时，可以采用手动启动另一台风机连续运行。
水泵
水泵采用污水潜水泵，该类泵最大可以通过其口径50%的固体物质，潜水泵在正常使用状态下，其使用寿命为10年左右，其日常维护工作主要为添加润滑油，一般为1～3个月更换一次。
常用运行水泵均设置两台，一用一备，无故障时水泵切换运行，在自动运行条件下，一台水泵出现故障，系统能立即启动备用水泵连续运行，并将报警信号传至控制柜。
当一台水泵日常维护或检修时，可以采用手动启动另一台水泵连续运行。
其它
系统管道采用UPVC管，UPVC性能稳定，不被污水所腐蚀。
3.10.4、系统的可靠性与实用性
系统采用PLC自动控制，在调节池内设置高、中、低三个液位，当调节池内水位达到高液位时，两台水位同时启动，以防止调节池溢水事故的发生。
系统采用气浮+厌氧+二级生物接触氧化+沉淀工艺，从工艺的角度保证本项目生活污水处理系统的稳定效果。本工艺对有机污染物的去除效率高，而且污泥量极少，处理出水稳定，水质可靠。
系统主要配套设备均采用一用一备的形式，可以有效的保证系统的正常运行。

3.11主要构建物一览表
序号
名 称
尺寸或有效容积
数量
备 注
1
格栅井Ⅰ
2.0×2.0×2.0m
1座
砖混，埋地设置
2
化粪池
40m3
1座
砖混，埋地设置
3
格栅井Ⅱ
2.0×2.0×2.0m
1座
砖混，埋地设置
4
平流隔油初沉池
2.0×10.0×2.0m
1座
砖混，埋地设置
5
调节池
6.5×5.0×3.5m
1座
砖混，埋地设置
6
综合调节池
5.0×4.0×3.5m
1座
砖混，埋地设置
7
厌氧反应池
10.0×4.98×6.5m
1座
钢混框架，半埋设置
8
两级生物接触氧化池
6.0×4.98×5.5m
1座
钢混框架，半埋设置
9
二沉池
3.5×3.5×5.5m
1座
钢混框架，半埋设置
10
污泥浓缩池
3.5×1.23×5.5m
1座
钢混框架，半埋设置
11
设备间
50m2
1间
砖混，地上设置
12
风机房
14.4m2
1间
砖混，地上设置
13
值班室
14.4m2
1间
砖混，地上设置
3.12主要设备材料一览表
序号
名称
型号规格
数量
产地
备注
1
格栅1
2.0×2.0×2.0m
1台
武汉
不锈钢筋，
栅隙10mm
2
格栅2
2.0×2.0×2.0m
1台
武汉
不锈钢筋，
栅隙5mm
3
自吸泵1
流量12m3/h，扬程35m，功率2.2kw
4台
南京
铸铁
4
气浮设备
QF-10
1套
广州
A3防腐
5
潜水泵
流量18m3/h，扬程8m，功率1.1kw
4台
南京
铸铁
6
离心泵
流量12m3/h，扬程15m，功率1.1kw
1台
南京
铸铁
7
螺杆泵
流量12m3/h，扬程15m，功率1.1kw
1台
南京
铸铁
8
管道混合器
DN65
2套

PVC
9
弹性填料
φ150mm
300m3
南京
合成纤维
10
填料支架

2套
武汉
A3防腐
11
脉冲罐
φ1.5×1.8m
1套

A235碳钢
12
脉冲布水系统

1套

PVC
13
鼓风机
风量3.75m3/min，排出压力0.03Mpa，
功率7.5KW
2台

1用1备
14
曝气头
PGB-65
30套

三元乙丙及
天然橡胶
15
螺旋压榨污泥
脱水机
DN-101
1台

16
加药机

2套

17
沉淀池集水堰

1套

18
沉淀池配水系统

1套

19
回流系统

2套
武汉

20
自动控制系统

1套

21
电力控制系统

1批

22
管道阀门

1批

23
集油管

1批

第四章 技术经济分析
4.1、直接运行成本分析
本污水处理站直接运行费用成本包括：
