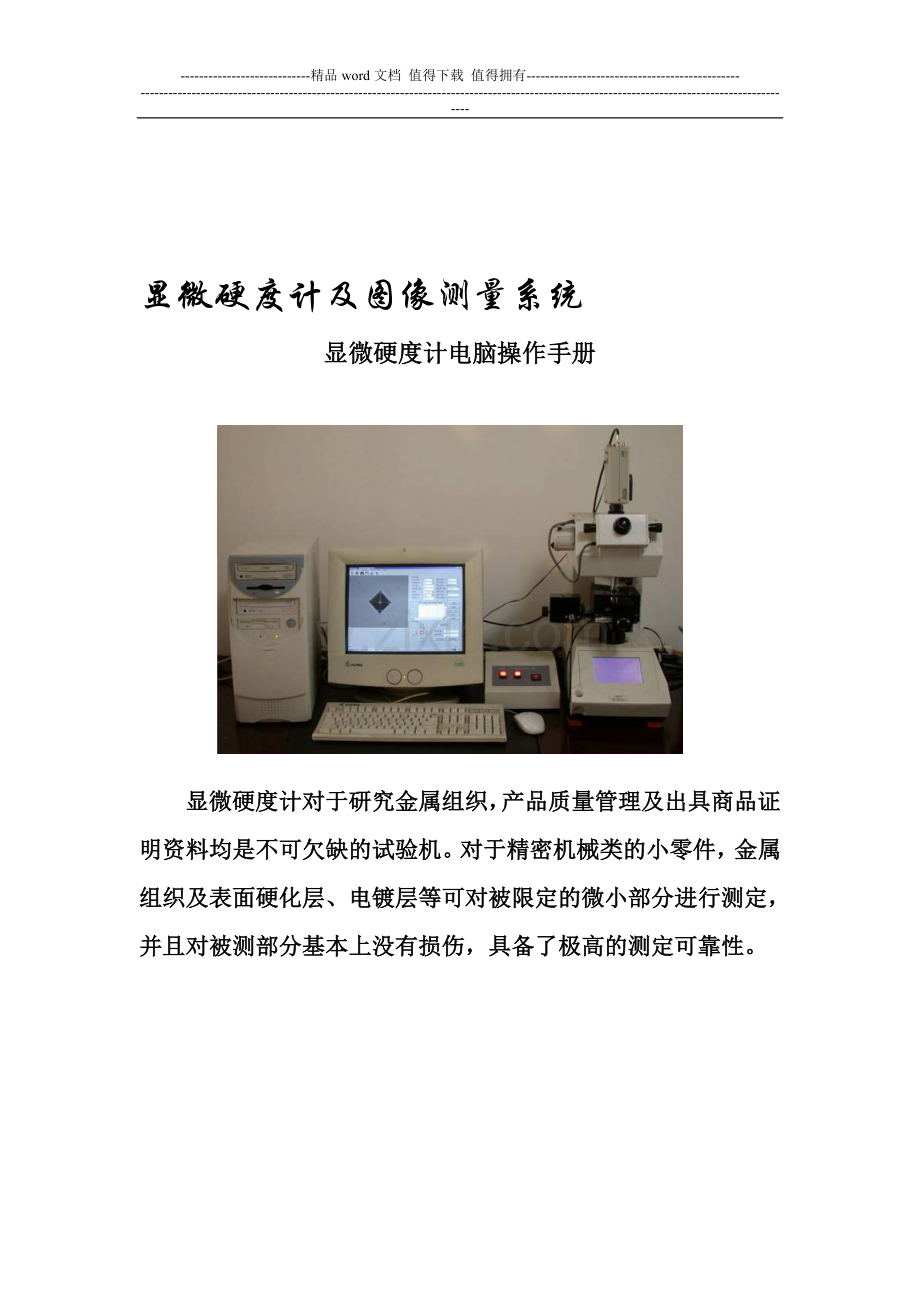

显微硬度计及图像测量系统
显微硬度计电脑操作手册

显微硬度计对于研究金属组织，产品质量管理及出具商品证明资料均是不可欠缺的试验机。对于精密机械类的小零件，金属组织及表面硬化层、电镀层等可对被限定的微小部分进行测定，并且对被测部分基本上没有损伤，具备了极高的测定可靠性。

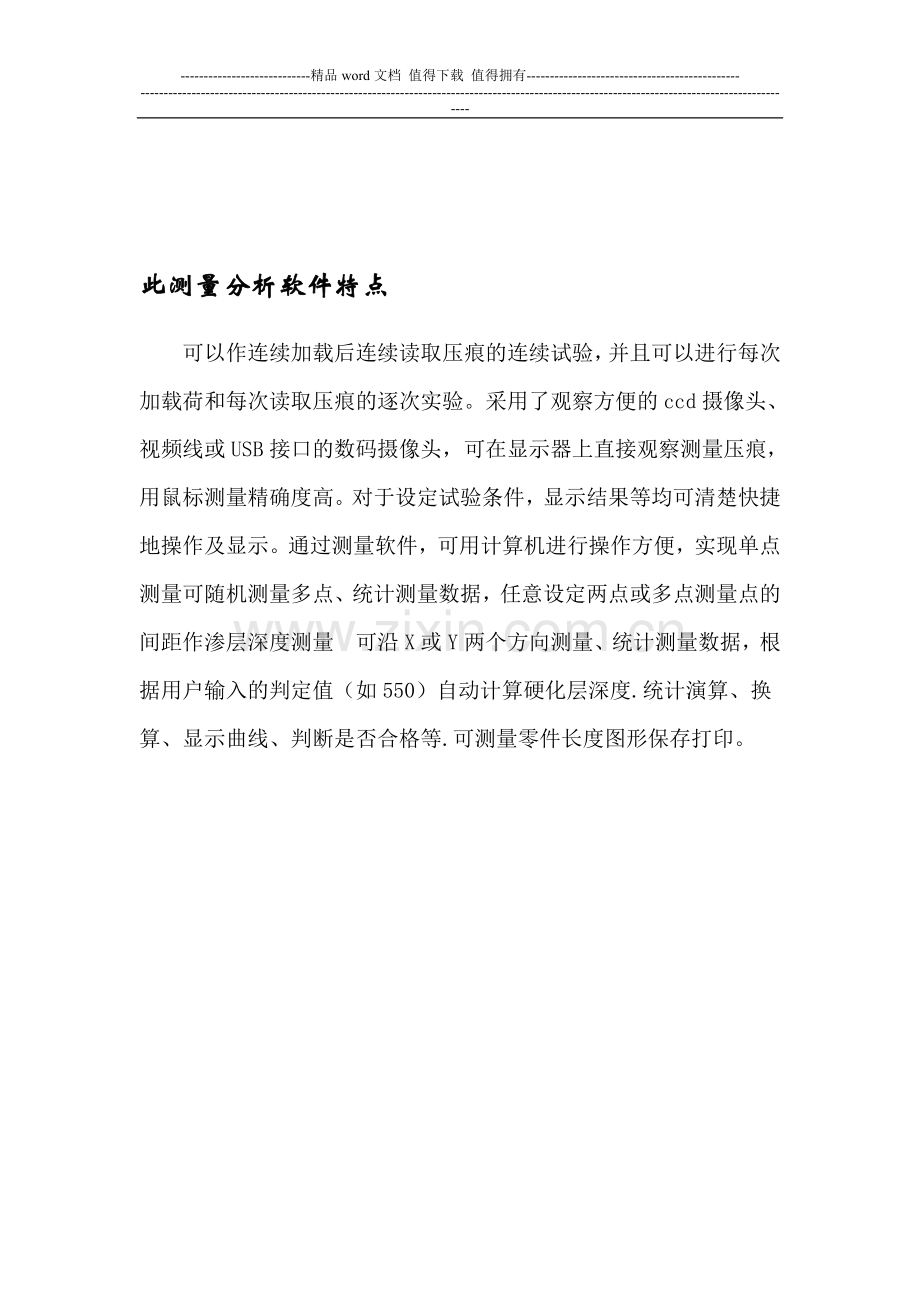

此测量分析软件特点
可以作连续加载后连续读取压痕的连续试验，并且可以进行每次加载荷和每次读取压痕的逐次实验。采用了观察方便的ccd摄像头、视频线或USB接口的数码摄像头，可在显示器上直接观察测量压痕，用鼠标测量精确度高。对于设定试验条件，显示结果等均可清楚快捷地操作及显示。通过测量软件，可用计算机进行操作方便，实现单点测量可随机测量多点、统计测量数据，任意设定两点或多点测量点的间距作渗层深度测量 可沿X或Y两个方向测量、统计测量数据，根据用户输入的判定值（如550）自动计算硬化层深度.统计演算、换算、显示曲线、判断是否合格等.可测量零件长度图形保存打印。

操作手册
一、 软件系统
1、 主机系统：32或64位系统主机，Windows2000、Windows xp、Windows7软件平台，全中文操作界面，支持彩色打印机输出。
2、 1024×768分辨率显示器32位彩色显示器
二、 操作说明
(一) 系统界面介绍

该界面主要由7部分组成，左部为图形显示工作区和测量数据显示区。该部分显示所摄取的压痕，以手动/自动采集时用于点取。除这两个区域外右部分为

A：功能区

1． 手动测量（推荐）：此按钮用于切换是否测量压痕对角线。
2． 打开图片：可将原来保存的图形读出，以便观察或重新进行测量分析。
3． 图像保存：可将目前正在显示区显示的图形保存起来(保存图像时可选择图像的格式)，以便将来观察和分析。
4． 动态采集：可由静止状态切换为活动状态。
5． 图像静止：此按钮可让活动的图像静止，以便测量。
6． 放大镜：打开后会出现一个数码放大的窗口，以便更精确测量。
7． 图像设置：可调整显示区显示图像的分辨率、对比度、亮度等数据。
8． 退出：按软件左下方“退出键”后还需要在“任务栏”中最退出软件。

B：硬度换算功能区

选择需要的硬度标尺在前面方框打勾，在数据显示区就会自动换算出相应的硬度值。
1、 HRC：和当前采用硬度自动换算。
2、 HRA：和当前采用硬度自动换算。
3、 HR15N：和当前采用硬度自动换算。
4、 HR45N：和当前采用硬度自动换算。
5、 HR45N：和当前采用硬度自动换算。
6、 HR15T：和当前采用硬度的自动换算。
7、 HR30T：和当前采用硬度的自动换算。
8、 HR45T：和当前采用硬度的自动换算。
9、 HBW：和当前采用硬度自动换算。
10、 等等

C：试验参数

1、 试验力：当前硬度计使用测试力值。
2、 倍率：当前硬度计使用物镜倍率。3种倍率互补影响
3、 保荷时间：硬度计。
D：自动测量及调整（不推荐）

1、 自动测量：按下此按钮可框选压痕系统自动测出压痕对角线（须有很好的图像支持故不推荐使用）
2、 校准： 按此键后可校准系统硬度值
3、 二值化：进入后调整图像，便于自动测量
E：分析及输出区

1、mark点：主要用于测试硬化层深度时会用到（硬化层测试方法中有详细说明）。
2、删除：每按一次删除数据显示栏里的最后一条数据。
3、曲线分析：主要用于测试硬化层深度时会用到（硬化层测试方法中有详细说明）。
4、出具报告：进入后可进行硬度数据和硬化层分析数据的打印输出和数据报表导出。

（二） 校准操作过程（非常重要）
1. 硬度测量软件及摄像头驱动程序安装完成后插上加密狗。
2.．双击桌面图标打开软件，进入软件初始界面。根据硬度计上所使用试验力、物镜、保荷时间等设置状态区使状态区显示参数和硬度计上的设置相一致。
3. 硬度计上测试出一个压痕，使其在图像显示区显示并调整焦距至最清晰。此时按校准键系统提示输入密码（密码为11111）按OK

输入所测标准块的硬度值后按OK

输入所使用的试验力后按OK

然后系统提示开始校准

用鼠标去测试压痕的四个顶角，如图校准完成，更换力值测试时无需重新校准。

4、 此时可更换试样打出压痕，按图像静止键使图像静止再按手动测量键，用鼠标定位四个顶点后会显示硬度值按确定后硬度值及对角线长度会显示于数据显示区域，至此一次测量完成。在试样上测试几点后如要输出报告可按出具报告。

（三）出具报告
进入界面如不需图片只要数据的测试报告可按确定键后按打印或导到EXCEL，直接按打印为一个不能修改的报告预览，如按导到EXCEL（推荐使用）则可以任意编辑测试报告格式。

（四）注意事项
1、出厂以电脑系统的设置参数不要轻易改动技术指标。
2、硬度计为精密仪器尽量安排专人专用，设置密码及加密狗请妥善保管。
3、软件可能会不断升级，可能会在功能或操作界面上做微小改动，本公司保留最终解释权。
