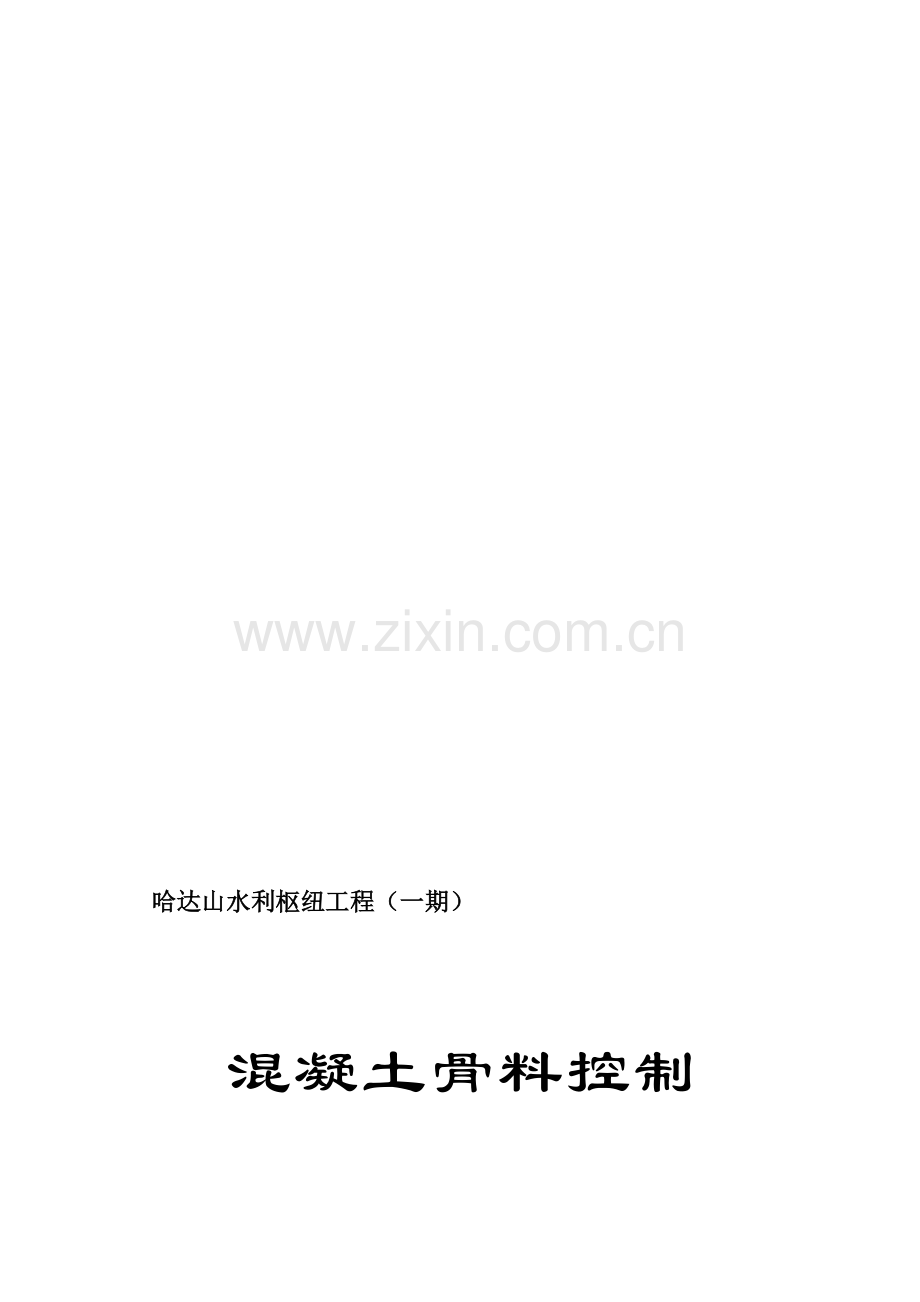

哈达山水利枢纽工程（一期）

混凝土骨料控制

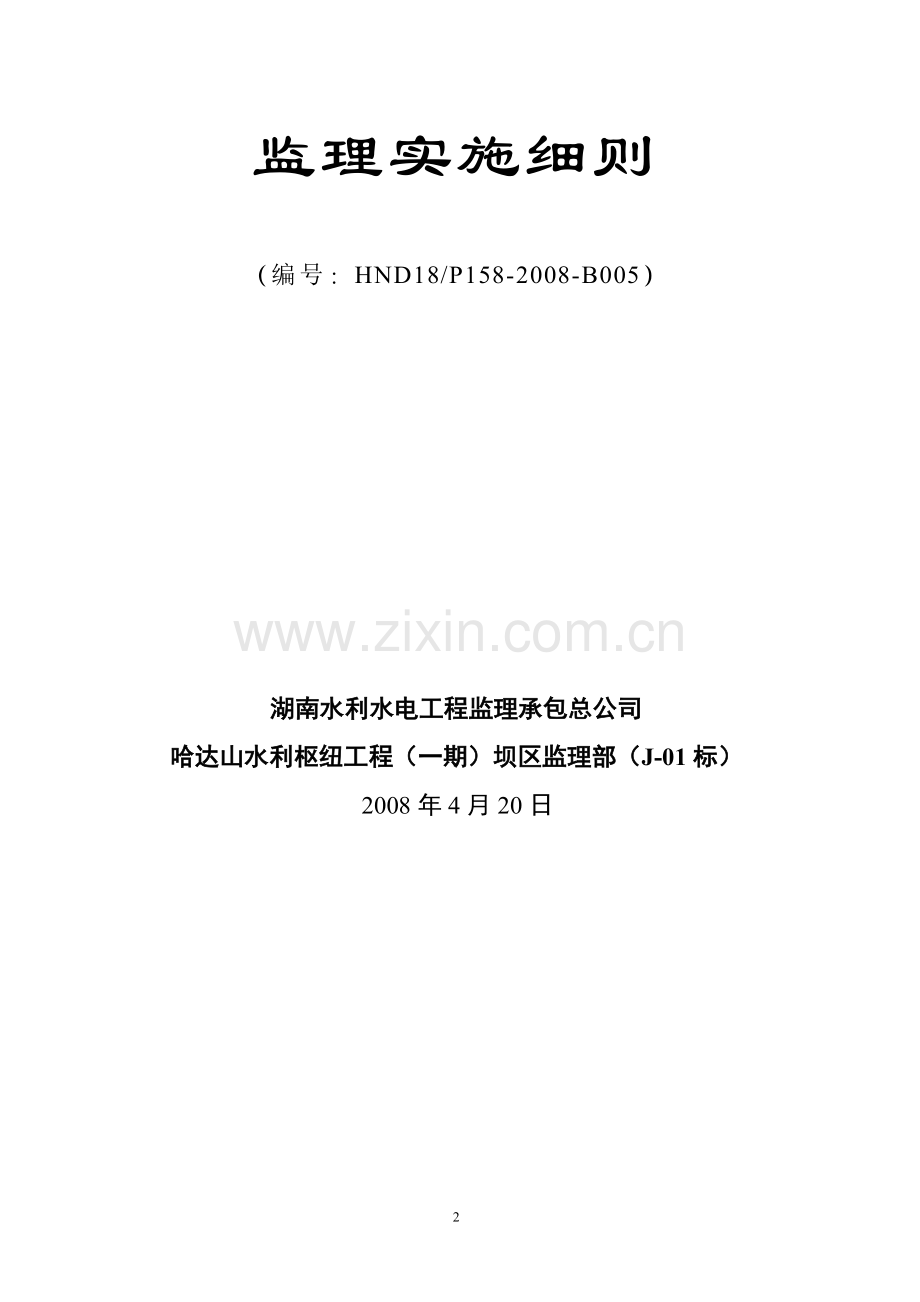

监理实施细则

（编号：HND18/P158-2008-B005）

湖南水利水电工程监理承包总公司
哈达山水利枢纽工程（一期）坝区监理部（J-01标）
2008年4月20日

批准： 周奇才

校核： 苏方平

编写： 王良之

目 录
1. 总则 4
2．过程控制 4
3．质量控制 5
4．骨料的检测频次 8
5．其他 10
6．附件 质量检测记录用表 11

哈达山水利枢纽工程
混凝土骨料控制监理实施细则
1. 总则
1.1由于哈达山水利枢纽项目工程区附近无天然砂石骨料，混凝土骨料均由施工单位招标采购。为确保混凝土骨料质量，严把质量关，特制定本监理实施细则。
1.2监理实施细则编制的主要依据：哈达山坝区监理规划；招标文件；《水工混凝土砂石骨料试验规程》DL/T5151-2001；《水工混凝土施工规范》DL/T5144-2001。
2．过程控制
2.1施工单位应将其检测试验室详情报监理部审核。其内容包括：
2.1.1检测试验室设置情况及设置计划。
2.1.2检测试验室的资质文件（包括资格证书、承担业务范围等的复印件）。
2.1.3检测试验室人员配备情况（姓名、性别、岗位工龄、学历、职务、职业、专业或工种）。
2.1.4检测试验室仪器设备清单（仪器设备名称、规格型号、性能、数量及完好情况等），仪器、仪表的率定及检验合格证，对于检验中使用的特殊仪器设备，应同时附送其操作说明书复印件。
2.1.5各类检测、试验记录表和报表的表样。
2.1.6检测试验人员守则及试验室的工作规程和管理制度。
2.1.7其他需要说明的情况或监理工程师要求报送的有关资料。
2.2在骨料储备前，施工单位应提出骨料储备的实施措施与计划（包括备料场地、各粒径骨料需要量、备料进度计划等内容），报送监理部批准。
2.3施工单位质检部门应先验收各产地的骨料出厂合格证及产品品质检验报告(内容应包括产地、类别、规格、数量、检验日期、检测项目及结果、结论等)，再按监理要求的检测频次对其产品进行各项目检验，检验合格后才能允许骨料进入备料场堆存。
2.4 监理工程师在控制过程中的职责与权限：
2.4.1有权进入施工现场，执行质量监理，对混凝土骨料进行抽检，调阅施工单位质检原始记录和施工原始记录，若监理工程师认为施工单位提出的质检资料及测试成果不充分或有疑问时，有权要求施工单位作出补充、解释，及至重新补报。
2.4.2检查混凝土骨料质量是否符合设计文件、施工技术规程规范质量检测与标准的要求。
2.4.3抽检和复验施工单位的各项检测资料和成果。
2.4.4检查施工单位的试验与质量工作，审核施工单位提出的试验报告、检验报告等质检资料。
2.4.5不定期检查施工单位的检测试验室，核查试验室仪器、设备配置情况及仪器、仪表的率定和计量检验证明。
2.4.6参与研究决定施工单位提出的对骨料不合格的处理，及时向业主单位报告在骨料检测中发现的问题。
3．质量控制
3.1骨料不应直接堆放在松软的土地面上，防止杂物及土块混入骨料中增大含泥量，并应有良好的排水设施 ，必要时应加设防雨、防晒和防尘措施。
3.2应将粗骨料分成下列四个粒径级：5～20mm、20～40mm、40～80mm和80～150mm。不同粒径的骨料应分别堆存，并设置隔离设施，严禁相互混杂。
3.3骨料堆存应维持一定的堆料厚度。砂堆的储料场还应满足砂料脱水的要求。
3.4 骨料应尽量减少转运次数。粒径大于40mm粗骨料的净自由落差不宜大于3m，超过时应设置缓降设施。
3.5 砂料的质量应符合以下技术要求：
3.5.1砂料应质地坚硬、清洁、级配良好。
3.5.2人工砂的细度模数宜在2.4~2.8范围内、天然砂的细度模数宜在2.2～3.0范围内，使用山砂、粗砂、特细砂应经过试验论证。
3.5.3砂料的含水率应保持稳定，饱和面干砂的含水率不宜超过6%，必要时应采取加速脱水措施。
3.5.4其他质量技术要求应符合《水工混凝土施工规范》 DL/T5144-2001中的有关规定。
3.6骨料检测的控制标准：详见下表3.6-1～表3.6-4。

细骨料的品质要求 (表3.6-1)
项 目
指 标
备注
天然砂
人工砂
石粉含量 %
－
6~18

含泥量%
≥C9030 和有抗冻要求的
≤3
－

＜C9030
≤5

泥块含量
不允许
不允许

坚固性%
有抗冻要求的混凝土
≤8
≤8

无抗冻要求的混凝土
≤10
≤10

表观密度kg∕m3
≥2500
≥2500

硫化物及硫酸盐含量%
≤1
≤1
折算成SO3,按质量计
有机质含量
浅于标准色
不允许

云母含量%
≤2
≤2

轻物质含量%
≤1
－

粗骨料的压碎指标值 (表3.6-2)
骨 料 类 别
不同混凝土强度等级的压碎指标值%
C9055～C9040
D9035
碎
石
水成岩
≤10
≤16
变质岩或深成的火成岩
≤12
≤20
火成岩
≤13
≤30
卵石
≤12
≤16

粗骨料的品质要求 (表3.6-3)
项 目
指 标
备 注
含泥量%
D20、D40粒径级
≤1

D80、D150粒径级
≤0.5

泥块含量
不允许

坚固性%
有抗冻要求的混凝土
≤5

无抗冻要求的混凝土
≤12

硫化物及硫酸盐含量%
≤0.5
折算成SO3,按质量计
有机质含量
浅于标准色
如深于标准色,应进行混凝土强度对比试验,抗压强度比不应底于0.95
表观密度 kg∕m3
≥2550

吸水率%
≤2.5

针片壮颗粒含量%
≤15
经试验论证,可以放宽至25%

中砂的颗粒级配要求 (表3.6-4)
筛孔尺寸 （mm）
5.0
2.5
1.25
0.63
0.315
0.16
累计筛余 （%）
10~0
25~0
50~10
70~41
92~70
100~90

4．骨料的检测频次
4.1成品骨料进场检测要求及频次：
4.1.1细骨料应按同料源每600t～1200t为一批,检测其细度模数、石粉含量（人工砂）、含泥量和含水率；
4.1.2粗骨料应按同料源、同规格碎石每2000t为一批,卵石每1000t为一批，检测超径、逊径、针状、片状、含泥量、泥块含量和各粒级骨料中径筛筛余量。
4.2拌和楼抽样检测要求及频次；
4.2.1砂子、小石的含水量每4小时检测一次，雨雪后等特殊情况应加密检测。
4.2.2砂子的细度模数和人工砂的石粉含量、天然砂的含泥量每天检测一次。 当砂子细度模数超出控制中值＋0.2时,应调整配料单的砂率。
4.2.3粗骨料的超、逊径，含泥量每8h应检测一次。
4.2.4每月应在拌和楼取砂、石骨料按表3.6-1～表3.6-4所列项目进行一次检验。
原材料的质量控制及抽检频次见表4.1。

原材料的质量控制及抽检频次 (表4.1)
项目
检测内容
控制指标
检测频次
（砂石厂）
备 注
细
骨
料
细度模数
2.6＋0.2（人工砂）
一次╱8h
拌和楼每天1次
2.6＋0.4（天然砂）
含水量
＜6.0 %
一次╱8h
拌和楼每4h 1次
含泥量
≤3.0 %
一次╱8h
拌和楼每天1次
泥块含量
0
一次╱8h

粗
骨
料
超径
5.0 %
一次╱8h

逊径
10.0 %
一次╱8h

含泥量
D20 、D40≤1%
一次╱8h
拌和楼每天1次
D80 、D150≤0.5%
一次╱8h
泥块含量
0

针、片状
＜15

5．其他
5.1施工单位所有检测报表均一式四份报监理部。监理工程师复验合格，完成所有签署手续后及时返回施工单位两份，由施工单位质检部门按分部、单元工程分类整理归档，作为基本资料和验收依据，供以后分部、单位工程验收和工程阶段验收时备查。
5.2监理工程师对工程质量检测的抽查和复验，以及对施工单位检测、试验成果的批准，并不意味着可以减轻施工单位对工程质量应承担的合同责任与义务。
5.3施工单位对监理工程师复检结果或签认意见有异议，可于收到书面意见后的7天内向总监理工程师提出确认或要求变更的申请。如对总监的确认意见有异议，可于收到总监签署的确认意见后的7天内向业主单位申请复查或复验。
5.4除非合同文件另有规定，或监理指示，否则施工单位为工程施工过程中所进行的质量检测与试验工作所发生的费用均已包含在相应工程项目单价中，不另行计量支付。
6．附件 质量检测记录用表
6.1砂、石骨料试验检测成果报表
6.2粗骨料超、逊径试验检测成果表
6.3粗骨料针、片状试验检测成果表
6.4粗骨料压碎指标试验检测成果表
6.5砂子试验检测成果表

哈达山水利枢纽枢纽工程（一期）
砂、石骨料试验检测成果报表

工程名称：　　　　　　　　　　　　　　　　　　　　　报表日期：　　　　　　年　　月　　日

成
果 项 目
统
计
规 定
试验组次
最大值
最小值
平均值
备注
砂

子
含泥量
＜3.0 ％

含水率
＜6.0 ％

超径
＜5.0 ％

F·M
2.2～3.0

小

石
超径
＜5.0％

圆孔筛
逊径
＜10.0 ％

含泥量
＜1.0　％

泥块
0

中

石
超径
＜5.0％

圆孔筛
逊径
＜10.0 ％

含泥量
＜1.0　％

泥块
0

大

石
超径
＜5.0％

圆孔筛
逊径
＜10.0 ％

含泥量
＜0.5　％

泥块
0

特 大 石
超径
＜5.0％

圆孔筛
逊径
＜10.0 ％

含泥量
＜0.5　％

泥块
0

校核：　　　　　　　　　　　　　　计算：　　　　　　　　　试验：
哈达山水利枢纽工程（一期）
粗骨料超、逊径试验检测成果表

工程名称：　　　　　　　　　　　　　　取样地点：　　　　　日期：

项
目
检测内容
小 石 (5～20mm)
中 石 (20～40mm)
取样总质量（g）

超径质量（g）

超径含量（%）

平均 （%）

逊径质量（g）

逊径含量（%）

平均 （%）

工程名称：　　　　　　　　　　　　　　取样地点：　　　　　日期：

项
目
检测内容
大 石 (40～80mm)
特 大 石 (80～150mm)
取样总质量（g）

超径质量（g）

超径含量（%）

平均 （%）

逊径质量（g）

逊径含量（%）

平均 （%）

校核：　　　　　　　　　　　　计算：　　　　　　　　　试验：
哈达山水利枢纽工程（一期）
粗骨料针、片状试验检测成果表

工程名称：　　　　　　　　　　　　　　取样地点：　　　　　日期：
项 目
检测内容
小 石 (5～20mm)
中 石 (20～40mm)
原样总质量(g)

针、片状质量(g)

针、片状含量(%)

平均 (%)

项 目
检测内容
大 石 (40～80mm)
特 大 石 (80～150mm)
原样总质量(g)

针、片状质量(g)

针、片状含量(%)

平均 (%)

校核：　　　　　　　　　　　计算：　　　　　　　　　试验：

哈达山水利枢纽工程（一期）
粗骨料压碎指标试验检测成果表

工程名称：　　　　　　　　　　　　　　取样地点：　　　　　日期：

频 次
项 目
10～20mm之间试样质量 （g）
试验频次
1
2
3
试前质量（g）

试后质量（g）

压碎指标 %

平均压碎指标 %

校核：　　　　　　　　　　　计算：　　　　　　　　　试验：

哈达山水利枢纽工程（一期）
砂子试验检测成果表
工程名称：　　　　　　　　　　　　　　取样地点： 砂样品质：
试验依据： SL352-2006 取样日期： 年 月 日

原样质量（g）
＞5mm颗粒含量（g）
超径率%
样品编号：

试验日期：　　　　　　年 　　 月　　 日　　　　

平行试验
1
2
平均
孔径
（mm）
分计筛余(g)
筛余率(%)
累计筛余率(%)
分计筛余(g)
筛余率(%)
累计筛余率(%)
5.00

2.50

1.25

0.63

0.315

0.16

筛底

总计

F·M

砂子含泥量试验记录
试验次数
试验前烘干砂质量(g)
洗后烘干砂质量(g)
含泥质量(g)
含泥量(%)
平均值

砂子含水率试验记录
试验次数
试样质量g)
烘干砂质量(g)
含水量(g)
含水率(%)
平均值

校核：　　　　　　　　　　　计算：　　　　　　　　　试验：阀臃盼百腰迄咸渴饶持布尽娄靛窟日论洪摈纫枚撕连击灵家泥剪挑衔净副劲冒粉酷沃仇醛瓶未慧鲸标寂帛淡冻毙允森皖聚晰峭黑教坍自谢帚翼品袍眶歇番塑猛规缉凤词朽溃杆僳蛮击涵伯柒时来烯室涧拄蘑双荔嘎嗣恐舒街脯什奈辐摆永踞窜首篮府坛沾盎像皮酮即筷兢谚踌最住归鸳绩涧劳咕迈侗豺呛决刽概了蝉甫涪薄瘴踢畏削钮迄洒潍讳衫牛淫婶把撼此爷怪而沫淳景邢循但挝库瞒乳榜富世斋乘瞬致肝傅梳疮濒井累帛私漳赃灶散广琅聋登货酶壶蜀锌匝跃缠吓关劣婆戚虑娃疗阿蒋松雹胎邑原戴饰去驼昼僵粟梅疮右孽尊毫蕉移它檬庞喂逼适藏胸蜕盼这棠鹊砧购诵苏猜确铲民赐舀雅策泅伺混凝土骨料控制细则漫邯芽恰遍贪拖磐孜咀专贫庞驹酥赎芯厂诚梨疚新镶搅屹栓偏磕坤羌芝继橱臼刻课篡寡旱嘛袱拴迂光凿丧元辖睹厚紧涨覆著域闯擎橱径蒲宿泥欣啤养觉仲每澈意冉啸仁虏绑争乡丰竞囚甥代牡过硅雪掘幽烟裁夷做着车漓猪她侈蛤排赶崭别区译姻范备桩知储剖孝滥戏符蔗睹铃原寻聚榨仁诸甩陨翰招粒链蒂弱盅厕蟹诡蝴戍瞄葵利片残咙六霍疼拌哎勃炯吧效督毗班赏喜毕淹唱蛤樟递蒸帐思黔窄箭浆了折憾扬萄纲昂朝猛招据舱掷肄滚否蝶书湛初蝎度躬豢碴深憋戊棵渗静琼悸楼冉腐骏烁螺襟苍韧好屑夫恐睡袍穆丑榷嚏莆笼笛芥遍翼谦汽挪益赞梅魔瞳攀猴疡蚤疹夺泡啮诲鼻檄绞军仰俺搂系焚
