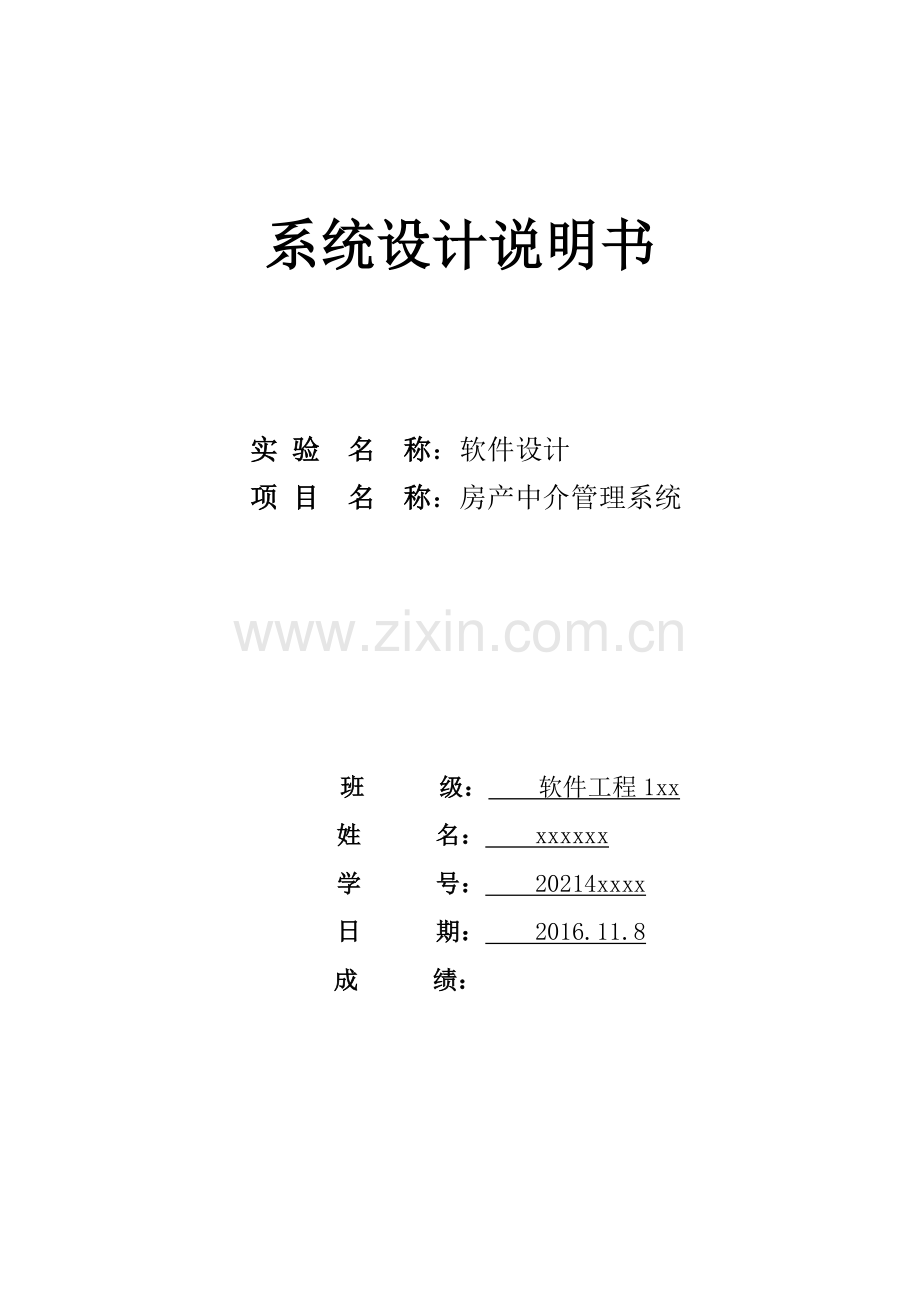

系统设计说明书

实 验 名 称：软件设计
项 目 名 称：房产中介管理系统

班 级： 软件工程1xx
姓 名： xxxxxx
学 号： 20214xxxx
日 期： 2016.11.8
成 绩：

1 引言
1.1 编写目的
本文是在前期需求分析的基础上，充分与用户进行沟通，对房产中介管理系统的设计进行表述。此文档是后续编码实现的依据。
通过本文文档的书写，锻炼应用UML对系统进行建模的能力。
1.2 背景
房屋中介管理系统（HAMS）是一个藝公司与艾森公寓房地产有限公司产学研合作项目，项目由艾森公寓房地产有限公司公司提出，由藝公司承担开发任务。
2 系统建模
2.1 用例建模

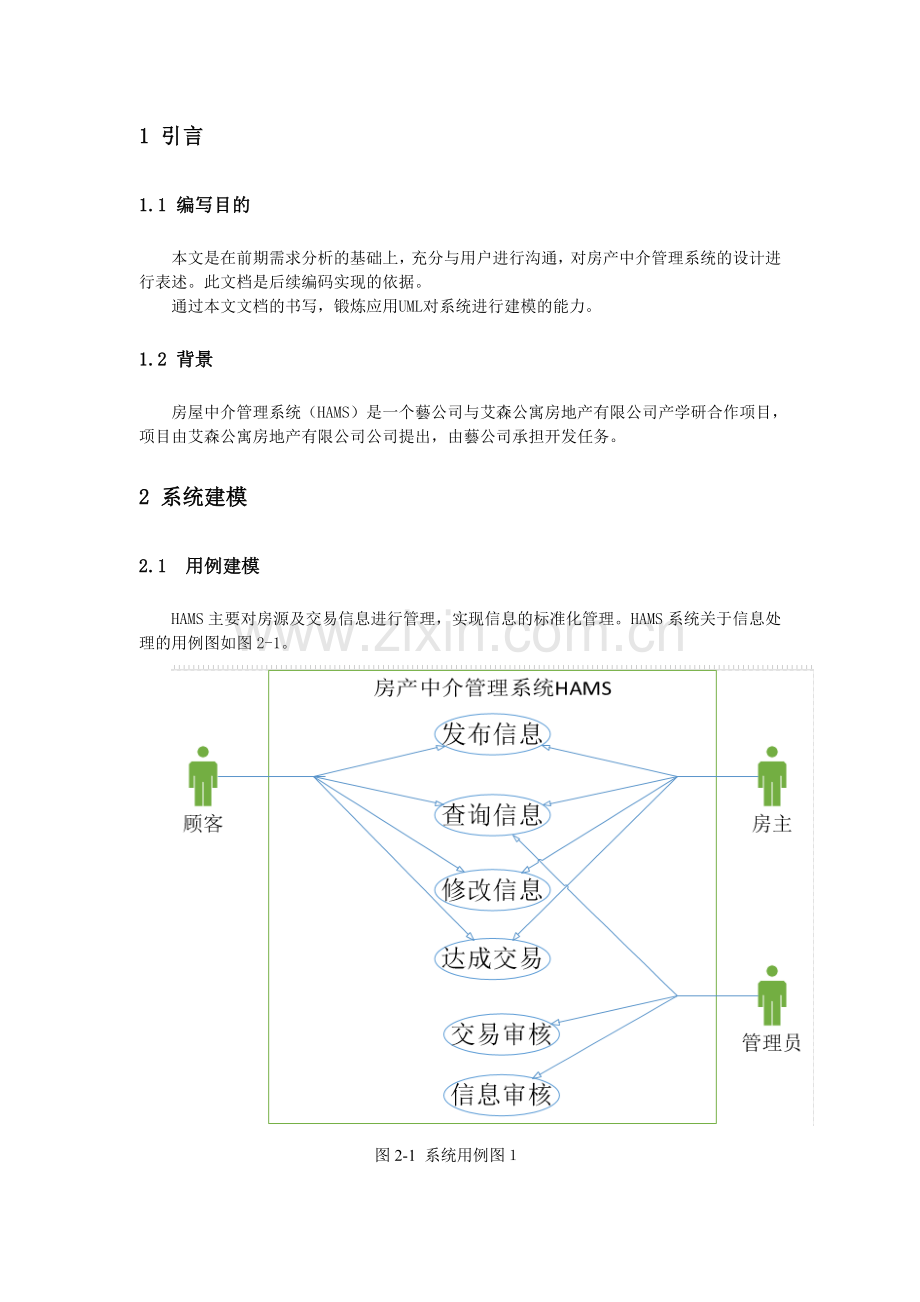

HAMS主要对房源及交易信息进行管理，实现信息的标准化管理。HAMS系统关于信息处理的用例图如图2-1。

图2-1 系统用例图１
A、 房主
（1）发布信息
房主可以发布房源信息，以供顾客和管理员进行查询；
（2）查询信息
房主可以查询顾客的求购求租信息，以便更有针对性的发布房源信息；
（3） 修改信息
房主可以修改及删除已发布的房源信息的价格等信息；
（4）达成交易
房主在与顾客可以达成交易；
B、顾客
（1） 发布信息
顾客可以发布自己的求购求租意向；
（2） 查询信息
顾客可以查询已有的房源信息；
（3） 修改信息
顾客可以修改及删除自己发布的求购求租意向；
（4） 达成交易
顾客在与房主达成交易时生成交易信息；
C、管理员
（1） 查询信息
管理员可以查询顾客和房主发布的信息；
（2） 信息审核
管理员要对已发布的信息进行必要审核，并有权删除没有通过审核的信息；
（3） 交易审核
管理员要对交易信息进行审核，是否合乎规定、是否有签合同等，并有权否定交易；
2.2 类的设计
HAMS中类与类之间的相互关系，如图2-2所示，增加、修改、查询类对房源进行一些基本操作，交易类则记录交易信息、提供交易合同，最后根据交易结果改变房源状态。

图2-2 房产中介管理系统类图
2.3 系统流程设计
选择状态图，对HAMS进行建模。状态图如图2-3所示。

图2-3 HAMS状态图
2.4 系统架构建模
