WinCC安装过程
1．安装SQL2000
在WinCC安装路径下，打开“SQL2000”，开始安装，如下图
双击它安装SQL2000

选择它进入安装画面

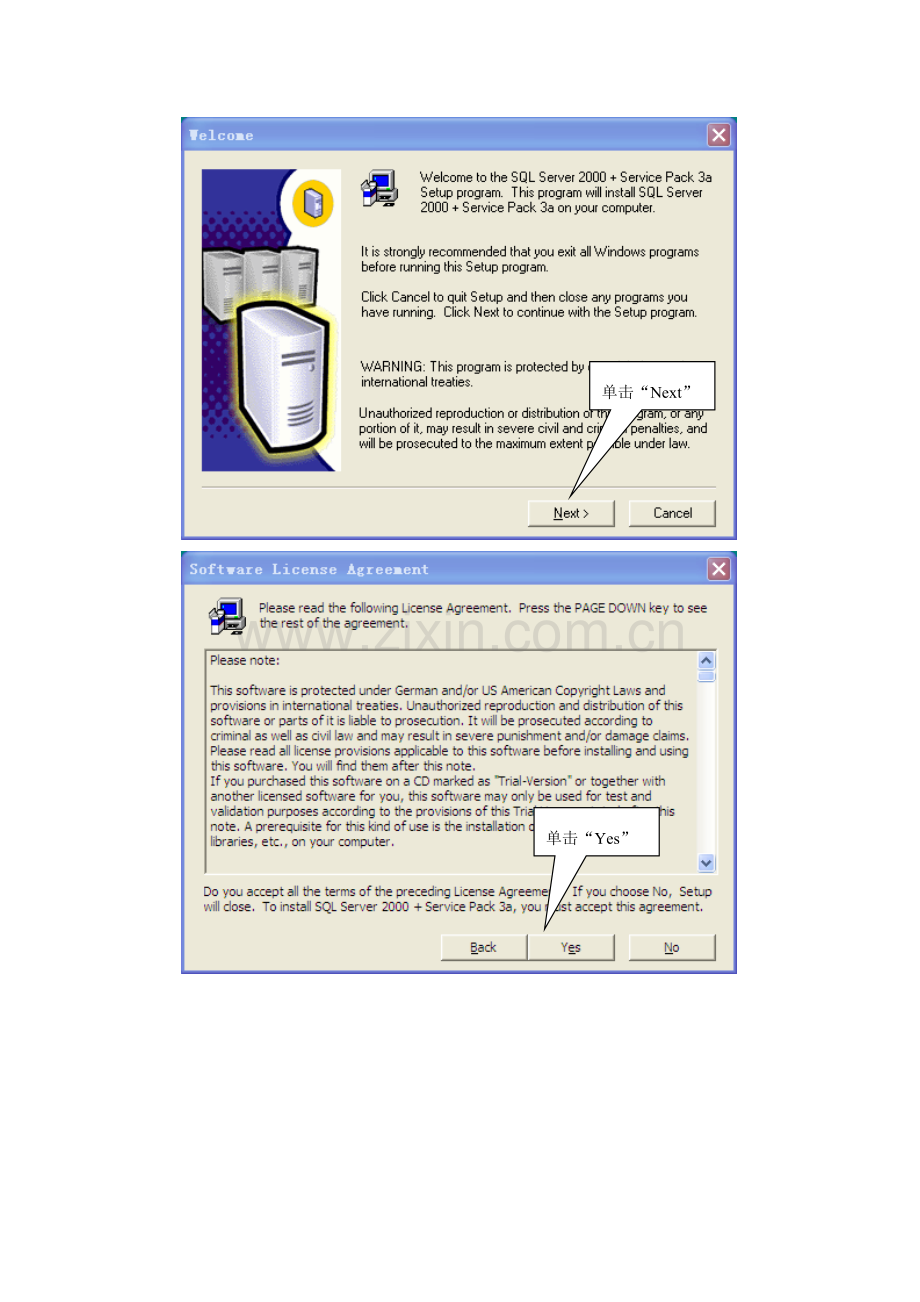

单击“Next”

单击“Yes”

单击“Browse”，可以选择安装路径，一般我们用默认路径
单击“Next”

单击“Weiter”

单击“Next”

进入安装界面

单击“Finish”， SQL2000安装完成

2．安装WinCC
在WinCC安装路径下，打开“WinCC”，开始安装，如下图
单击“Start”， 开始安装WinCC

选择“安装SIMATIC WinCC”

重新启动计算机
Windows消息队列组件
！有组件未安装
OK 该组件已安装
SQL Server2000组件

打开控制面板中的“添加或删除程序”，如下图
单击此处

勾上“消息队列”复选框

消息队列安装进度条

安装过程中可能出现如下提示：
无法启动MSMQ服务
错误代码：0x42c
错误描述：依存服务或组无法启动
这时，参考进行操作，然后再进行消息队列的安装
单击此处，“消息队列”安装完成

消息队列安装完成后，重新安装WinCC
这个时候重新安装WINCC后，下面的对话框可能还会弹出让你重起机器，你就按它的要求做就可以了。

在这里要注意：如果你安装的时候不是弹出下面的正常安装画面，那就说明你还需要更新你的系统，更新系统的步骤是如下图：

选择下面的安装
安装它

打开它
安装完成后重新启动机器，然后再一次按上面的操作安装WINCC将进入以下的安装界面。
单击“下一步”

单击“是”

填好上面姓名和公司信息，序列号随便填几个号码，然后单击“下一步”

可以选择安装路径，一般使用默认路径，单击“下一步”

单击“下一步”

选择典型化安装

单击“下一步”
选择此处

单击“下一步”

进入WinCC安装界面，此为安装进度条

安装过程中，可能出现安装到一半左右然后安装进行不下去的情形，这时关闭安装界面，按照上述步骤重新安装WinCC
单击完成

安装WinCC授权
打开“WinCC V6.0 授权”，如下图
双击此处，打开文件夹
双击此处

根据系统安装的分区，选择C或其他安装分区

单击此处

选择64K的授权，单击“OK”
