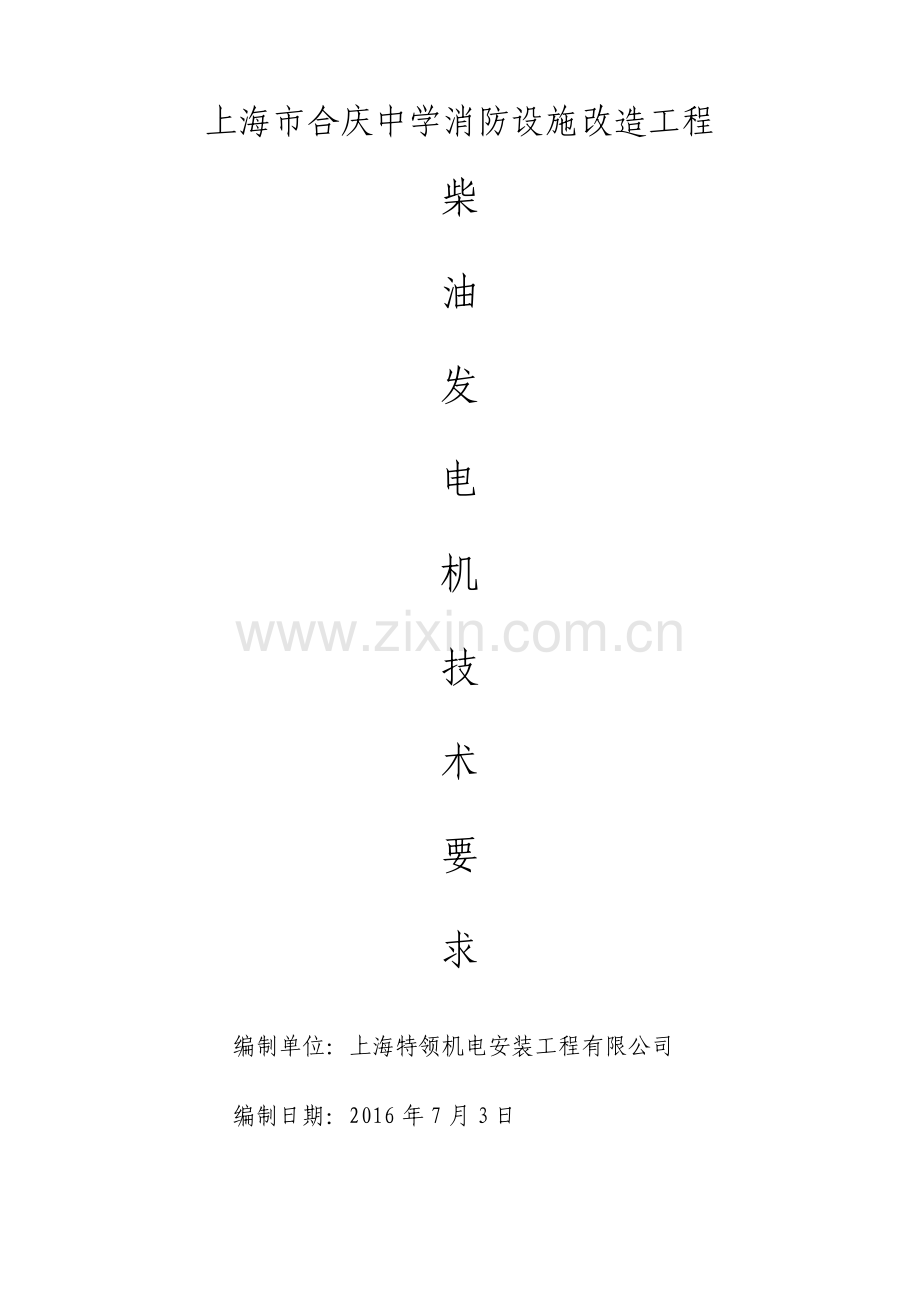

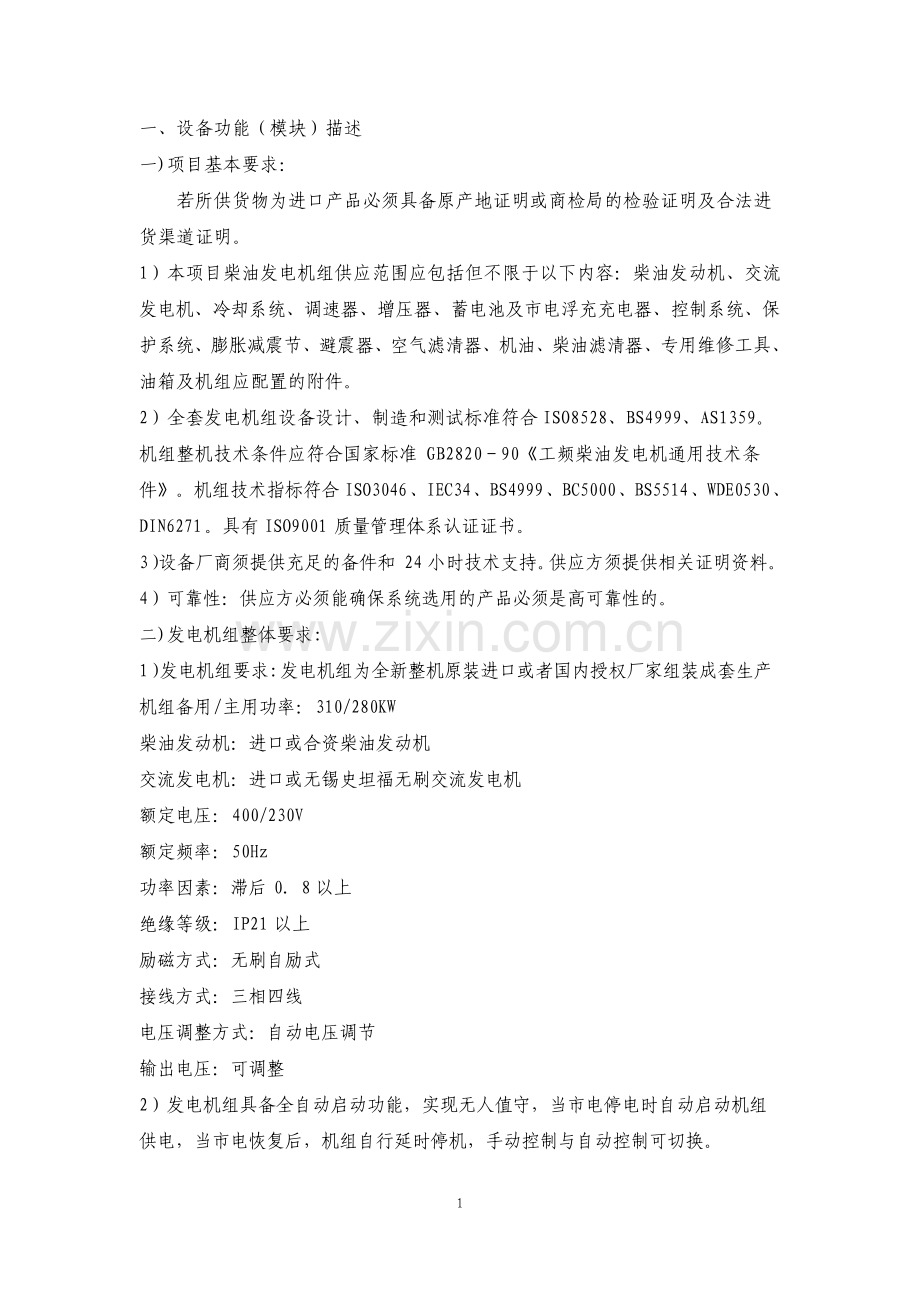

上海市合庆中学消防设施改造工程 柴 油 发 电 机 技 术 要 求 编制单位：上海特领机电安装工程有限公司 编制日期：2016 年 7 月 3 日 1 一、设备功能（模块）描述 一)项目基本要求：若所供货物为进口产品必须具备原产地证明或商检局的检验证明及合法进货渠道证明。1）本项目柴油发电机组供应范围应包括但不限于以下内容：柴油发动机、交流发电机、冷却系统、调速器、增压器、蓄电池及市电浮充充电器、控制系统、保护系统、膨胀减震节、避震器、空气滤清器、机油、柴油滤清器、专用维修工具、油箱及机组应配置的附件。2）全套发电机组设备设计、制造和测试标准符合 ISO8528、BS4999、AS1359。机组整机技术条件应符合国家标准 GB282090工频柴油发电机通用技术条件。机组技术指标符合 ISO3046、IEC34、BS4999、BC5000、BS5514、WDE0530、DIN6271。具有 ISO9001 质量管理体系认证证书。3）设备厂商须提供充足的备件和 24 小时技术支持。供应方须提供相关证明资料。4）可靠性：供应方必须能确保系统选用的产品必须是高可靠性的。二)发电机组整体要求:1）发电机组要求:发电机组为全新整机原装进口或者国内授权厂家组装成套生产 机组备用/主用功率：310/280KW 柴油发动机：进口或合资柴油发动机 交流发电机：进口或无锡史坦福无刷交流发电机 额定电压：400/230V 额定频率：50Hz 功率因素：滞后 08 以上 绝缘等级：IP21 以上 励磁方式：无刷自励式 接线方式：三相四线 电压调整方式：自动电压调节 输出电压：可调整 2）发电机组具备全自动启动功能，实现无人值守，当市电停电时自动启动机组供电，当市电恢复后，机组自行延时停机，手动控制与自动控制可切换。2 3）发电机组要有自动故障监控系统及保护系统，例如发电机的过载、短路、缺相、超水温、失速等保护；另外柴油机的各项数据也要监测及保护，例如油温、缺油、油压、水温、超速等保护。4）发电机组必须有完善的售后服务及技术支持，例如快速服务反应时间、零件供应等，提供操作手册、维修保养手册、零件书、电路图、安装图等。5）油箱大小的确定：满足机组满负荷运行8 小时以上 6）发动机均要求为 6 缸直列。并提供产品合格证。7）交流发电机要求提供产品合格证。8）类型：四冲程涡轮增压柴油发动机，使用中国零号柴油。9）冷却方式：水冷式散热，自带风扇水箱闭式内循环冷却。10）转速：l 500 转分。11）启动方式：DC24V 电池启动。12）调速方式：电子调速。三)发电机组控制器基本功能要求 1）手动和自动控制机组的启停。2）控制器应显示参数如下：三相线电压，三相相电压，三相电流，转速，频率，水温，油压，有功功率，功率因素，运行时间，及其发电机电压、频率等参数。3）发电机预报警、保护停机如下：低油压、高水温、超速、超频、起动失败、过流、电压过高或过低、电压不平衡、电流不平衡停机。4）参数修改授权控制。二、安装及环保设计 1）设备安装工程：主要是设备及配套设施的安装及验收等，安装质量必须符合国家现行相关的规范和标准。2）安装前，供应商必须提供清晰的资料以便采购方能够准确的判定设备安装所需要的一切外部条件，包括空间、环境要求、配套设施、安装工具等。3）供应商负责设备的所有内部安装、管线接驳和调试等，如需采购方配合需要在事先提供并确认的初始资料中说明。4）安装完成之后，设备供应商应该安排指定的技术人员跟进直至采购方签署设 3 备开箱安装调试报告。5）机房环保工程：主要是机房噪声、排烟等治理设计、施工及验收等，施工质量必须符合国家现行相关的规范和标准。6）根据采购方提供的机房平面图出具环保安装施工图，并负责报当地环保部门批准。工程完成后完成报验手续，取得当地环保部门验收证明书。三、培训 供应商必须对采购方的第一批的操作员、工艺工程师和设备维护工程师提供培训。并且提供培训资料以便公司内部授权的内训人员可以继续培训其他员工。培训内容应该至少包括以下内容：1）安全警示 2）设备描述 3）安装、开关操作 4）操作电气以及机械原理说明 5）相关指示信号说明 6）机构装、卸指示 7）外围水、电、风、气说明 8）维修、诊断方法 9）维护保养要求 四、设备验收 设备的最终验收需要包括所有在合同、技术规范附件和其他具有约束效力的文件规定的所有内容，包括设备模块完整性、资料完整性、设备稳定性、设备工艺能力标准等。五、项目完工验收交付使用时间 合同签定生效日起 45 天内完成整个项目的安装调试工作验收合格并交付使用。
