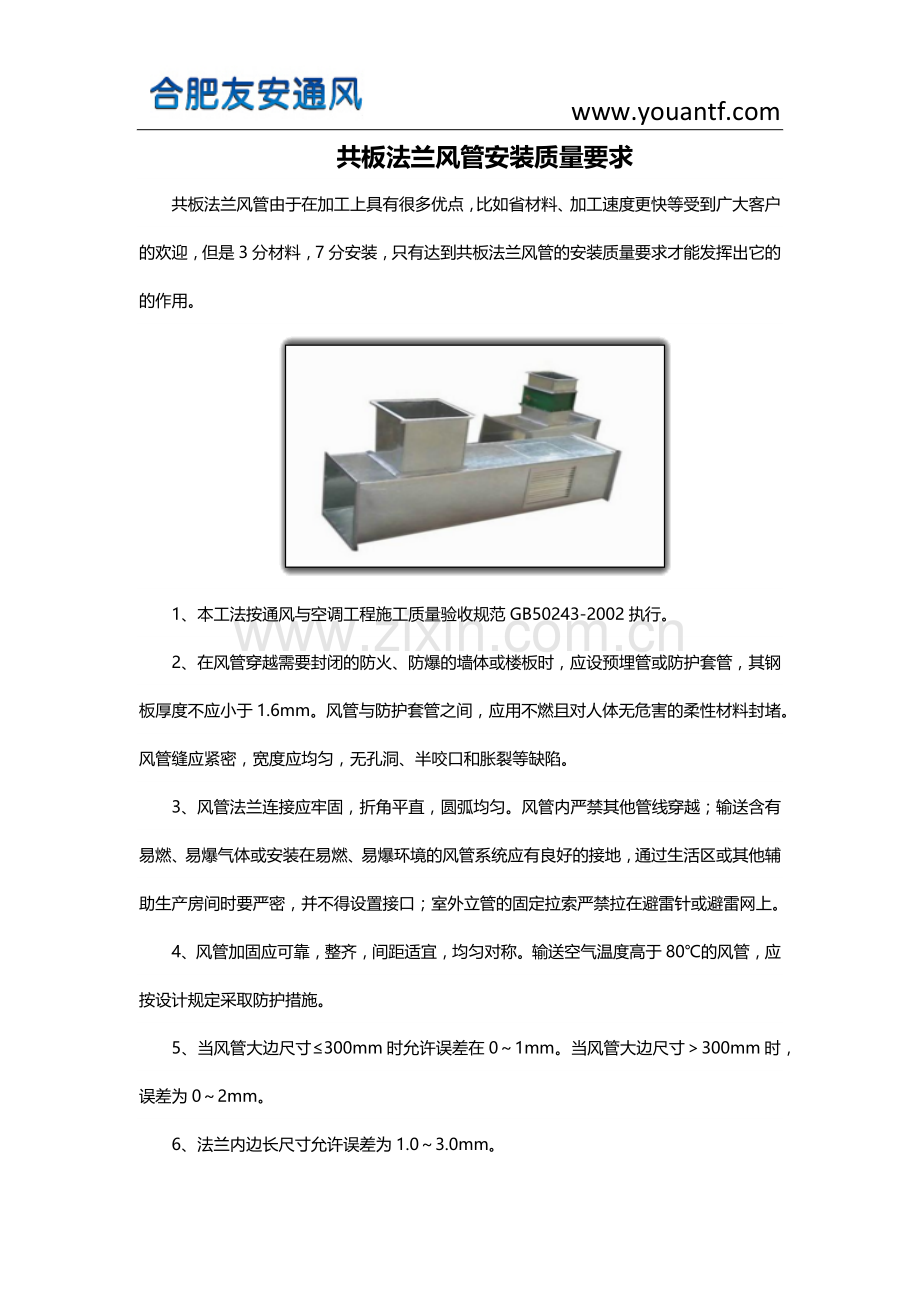

共板法兰风管安装质量要求
共板法兰风管由于在加工上具有很多优点,比如省材料、加工速度更快等受到广大客户的欢迎,但是3分材料,7分安装,只有达到共板法兰风管的安装质量要求才能发挥出它的的作用。
1、本工法按通风与空调工程施工质量验收规范GB50243-2002执行。
2、在风管穿越需要封闭的防火、防爆的墙体或楼板时,应设预埋管或防护套管,其钢板厚度不应小于1.6mm。风管与防护套管之间,应用不燃且对人体无危害的柔性材料封堵。风管缝应紧密,宽度应均匀,无孔洞、半咬口和胀裂等缺陷。
3、风管法兰连接应牢固,折角平直,圆弧均匀。风管内严禁其他管线穿越;输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统应有良好的接地,通过生活区或其他辅助生产房间时要严密,并不得设置接口;室外立管的固定拉索严禁拉在避雷针或避雷网上。
4、风管加固应可靠,整齐,间距适宜,均匀对称。输送空气温度高于80℃的风管,应按设计规定采取防护措施。
5、当风管大边尺寸≤300mm时允许误差在0~1mm。当风管大边尺寸>300mm时,误差为0~2mm。
6、法兰内边长尺寸允许误差为1.0~3.0mm。

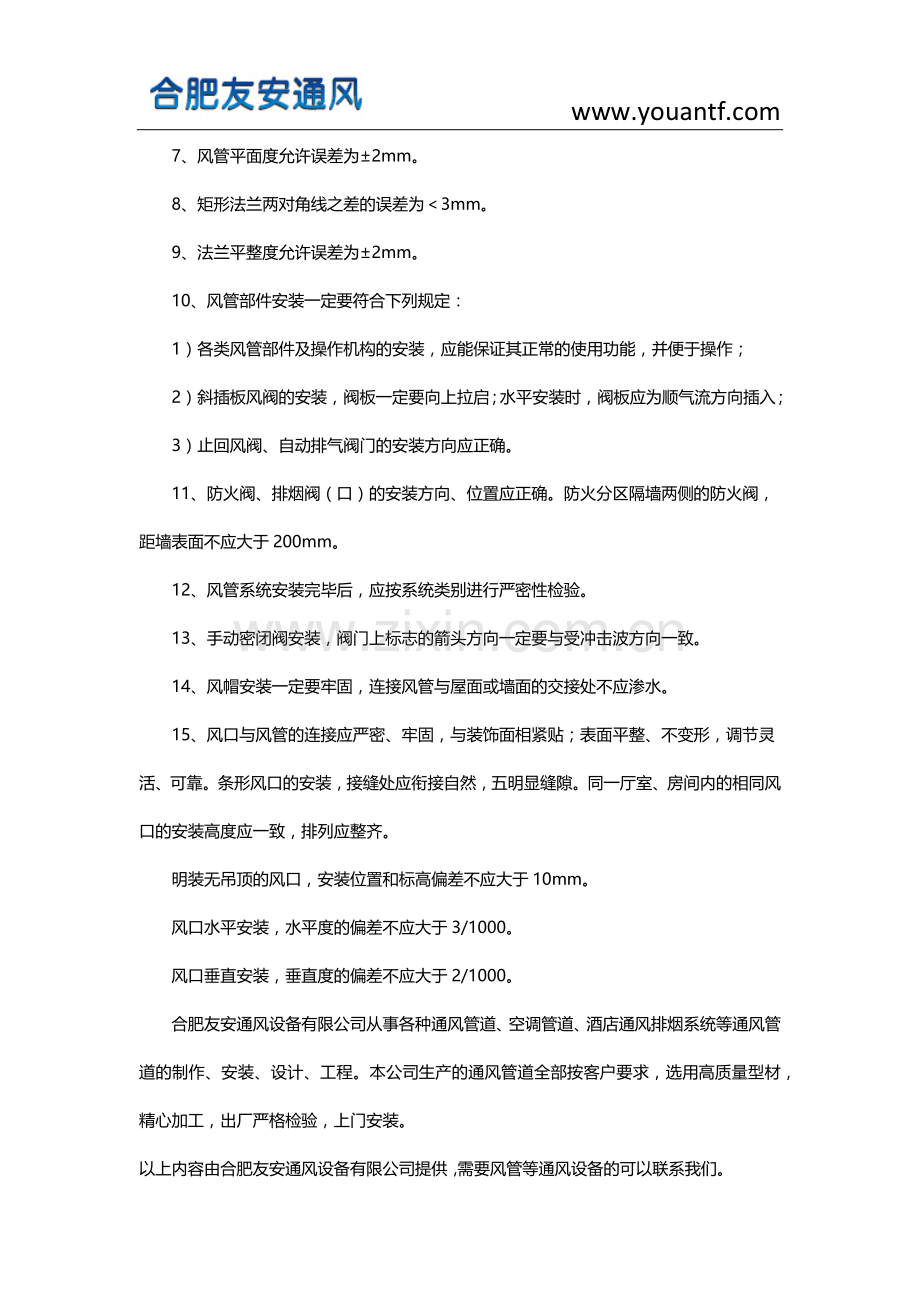

7、风管平面度允许误差为±2mm。
8、矩形法兰两对角线之差的误差为<3mm。
9、法兰平整度允许误差为±2mm。
10、风管部件安装一定要符合下列规定:
1)各类风管部件及操作机构的安装,应能保证其正常的使用功能,并便于操作;
2)斜插板风阀的安装,阀板一定要向上拉启;水平安装时,阀板应为顺气流方向插入;
3)止回风阀、自动排气阀门的安装方向应正确。
11、防火阀、排烟阀(口)的安装方向、位置应正确。防火分区隔墙两侧的防火阀,距墙表面不应大于200mm。
12、风管系统安装完毕后,应按系统类别进行严密性检验。
13、手动密闭阀安装,阀门上标志的箭头方向一定要与受冲击波方向一致。
14、风帽安装一定要牢固,连接风管与屋面或墙面的交接处不应渗水。
15、风口与风管的连接应严密、牢固,与装饰面相紧贴;表面平整、不变形,调节灵活、可靠。条形风口的安装,接缝处应衔接自然,五明显缝隙。同一厅室、房间内的相同风口的安装高度应一致,排列应整齐。
明装无吊顶的风口,安装位置和标高偏差不应大于10mm。
风口水平安装,水平度的偏差不应大于3/1000。
风口垂直安装,垂直度的偏差不应大于2/1000。
合肥友安通风设备有限公司从事各种通风管道、空调管道、酒店通风排烟系统等通风管道的制作、安装、设计、工程。本公司生产的通风管道全部按客户要求,选用高质量型材,精心加工,出厂严格检验,上门安装。
以上内容由合肥友安通风设备有限公司提供,需要风管等通风设备的可以联系我们。0万U豆体验卡
