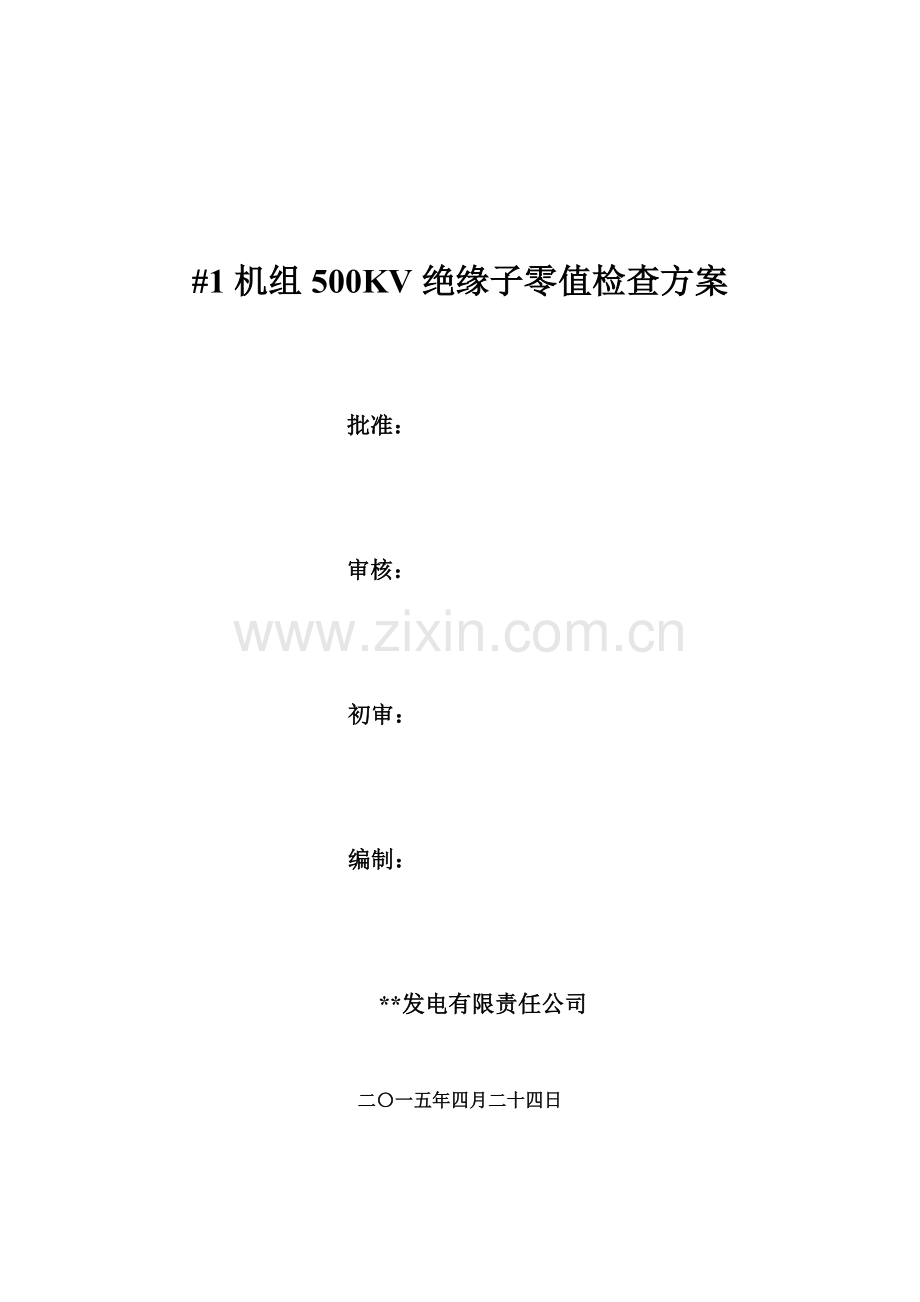

#1机组500KV绝缘子零值检查方案

批准：

审核：

初审：

编制：

**发电有限责任公司

二〇一五年四月二十四日

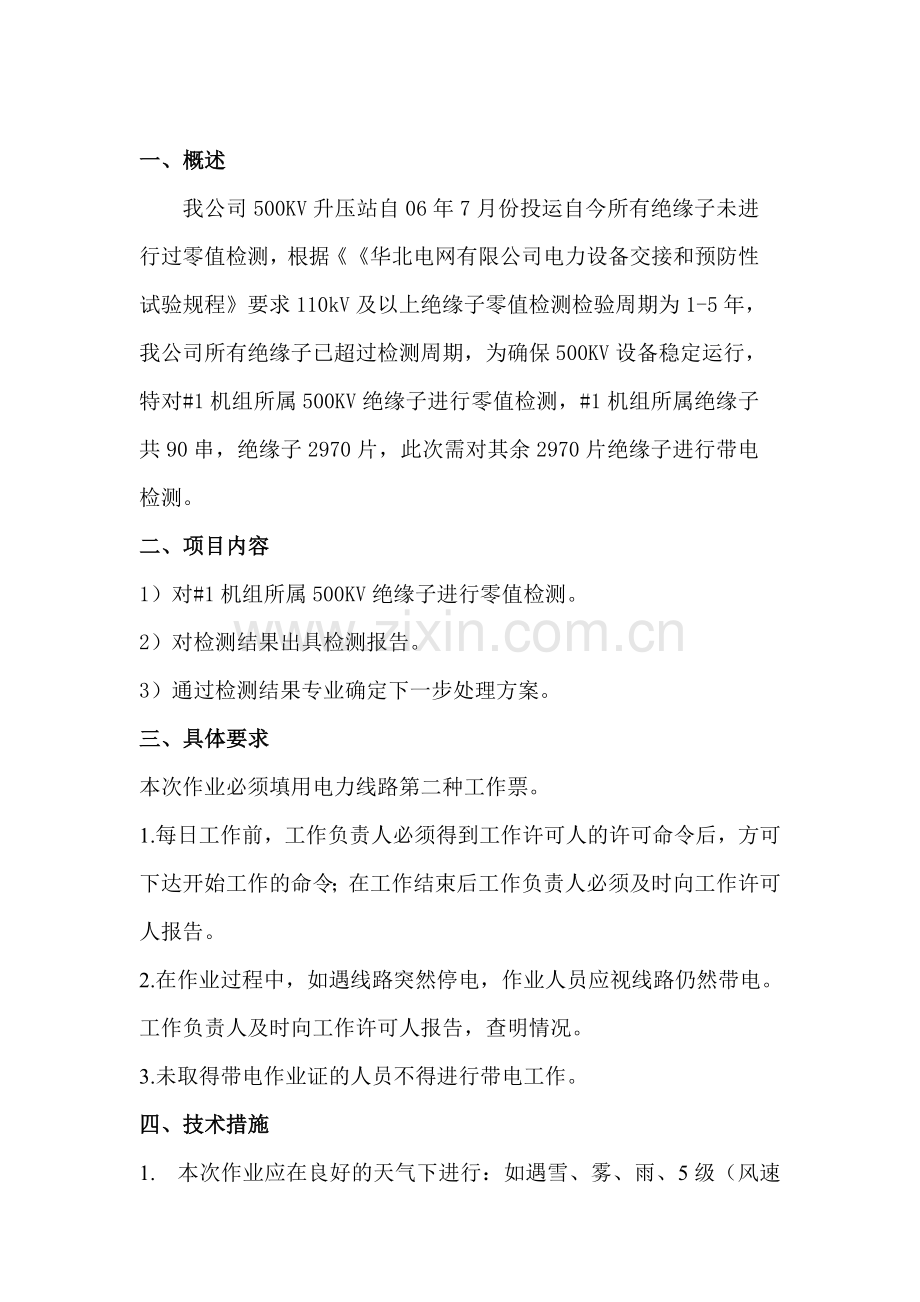

一、概述
我公司500KV升压站自06年7月份投运自今所有绝缘子未进行过零值检测，根据《《华北电网有限公司电力设备交接和预防性试验规程》要求110kV及以上绝缘子零值检测检验周期为1-5年，我公司所有绝缘子已超过检测周期，为确保500KV设备稳定运行，特对#1机组所属500KV绝缘子进行零值检测，#1机组所属绝缘子共90串，绝缘子2970片，此次需对其余2970片绝缘子进行带电检测。
二、项目内容
1）对#1机组所属500KV绝缘子进行零值检测。
2）对检测结果出具检测报告。
3）通过检测结果专业确定下一步处理方案。
三、具体要求
本次作业必须填用电力线路第二种工作票。
1.每日工作前，工作负责人必须得到工作许可人的许可命令后，方可下达开始工作的命令；在工作结束后工作负责人必须及时向工作许可人报告。
2.在作业过程中，如遇线路突然停电，作业人员应视线路仍然带电。工作负责人及时向工作许可人报告，查明情况。
3.未取得带电作业证的人员不得进行带电工作。
四、技术措施
1.　本次作业应在良好的天气下进行：如遇雪、雾、雨、5级（风速大于10.7m/s）以上大风时应立即停止工作。
2.　塔上作业人员与带电体必须保持3.6米以上的安全距离。
3.　作业前，工作负责人应指定专人用5000V绝缘摇表对绝缘工具进行（摇测）分段绝缘检测（电极宽2cm，极间宽2cm），阻值应不低于700兆欧，并用干净清洁的毛巾擦净其表面。操作绝缘工具时应戴清洁、干燥的手套。
4.　测零绝缘杆有效长度不得小于4米。
5.　屏蔽服衣裤任意两端点之间的（最远端）电阻值均不得大于20欧姆。
6.不得破坏已喷涂的RTV防污闪涂料层。
五、安全措施
1.　工作负责人接到可以开始工作的命令后，应向全体作业人员交待现场安全、技术措施、明确分工，各自的岗位职责及现场作业指导书上所列的内容，不得遗漏。
2.　现场作业人员必须戴好安全帽。
3.　杆塔（架构）上作业人员必须穿全套合格的屏蔽服且连接可靠，屏蔽服必须穿在最外层，上塔前工作负责人应检查塔上人员屏蔽服的连接情况。
4.　杆塔（架构）上作业人员必须系好安全带，安全带应系在牢固的构件上，作业转位时不得失去安全带的保护，并随时检查扣环是否牢固。
5.　杆塔（架构）上作业人员使用有后备保护绳的双保险安全带。
对项目的成果进行验收
六、操作程序
1.　列队宣读现场作业指导书，明确任务分工，并签字确认。
2.　地面测试工具。
3.　工作负责人逐一检查工作人员的安全用具是否规范，并对安全帽、安全带、屏蔽服进行详细的检查。
4.　杆塔（架构）上作业人员进行绝缘子测零。
5.　杆塔（架构）上监护人员检查塔上无遗留工具、材料。
6.　作业人员下塔。
7.　清点工具
8. 工作结束。
七、危险点分析与控制措施：
1. 防高空坠落措施：
（1） 上杆塔（架构）时，严禁攀登松动的脚钉和浮材。
（2）杆塔（架构）上监护人员对作业人员的安全带、后备绳随时检查和提醒。
（2） 多名作业人员登杆塔时，要间隔5米以上的距离。
2.防触电措施：
（1）作负责人对塔上作业人员的屏蔽服连接应逐一检查后，无误后方可上塔。
（3） 杆塔（架构）上作业人员的脚严禁放在横担以下。
3.防高空落物措施：
（1）进入工作现场的所有人员必须正确佩戴安全帽。
（2） 地面工作人员严禁站在工作点的垂直下方。
八、岗位职责：
1、 工作负责人：
工作内容：
（1） 组织全体作业人员学习施工方案。
（2） 负责办理第二种工作票。
（3） 负责安排工作量，并对作业人员进行安全思想教育。
（4） 指挥、监护本组整个工作现场的安全工作。
（5） 明确作业成员的岗位分工。
（6） 工作前向班组成员宣读现场作业指导书。
职责范围：对整个作业现场安全负责。
2、 安全监督人：
工作内容：
（1） 监督作业现场的安全情况。
（2） 监督作业现场能否执行《安规》和现场安全措施、工作票、施工方案、作业指导书的规定。
职责范围：
（1） 对作业现场的人员安全进行监督。
（2） 对施工方案、作业指导书的审核负责。
（3） 对作业人员在《安规》和现场安全措施、工作票、施工方案、作业指导书方面的执行情况进行监督。
3、 监护人：
工作内容：
（1） 检查作业人员屏蔽服的连接情况。
（2） 检查杆塔（架构）上所有工具的连接情况。
（3） 监护作业人员与带电体安全距离。
（4） 监护杆塔（架构）上人员正确使用安全带。
（5） 工作结束后检查杆塔（架构）上有无遗留工具材料。
职责范围：
（1） 对杆塔（架构）上人员安全负责。
（2） 对杆塔（架构）上遗留的工具负责。
一、 工具材料表（施工单位自带）
序号
名称
规格及型号
数量
单位
备注
1
带电测零仪
LJC500
5
台

2
绝缘操作杆

5
套

3
屏蔽服

5
套

4
安全带

5
根
带后备保护绳
5
绳梯
45×1500
3
组

6
脚扣
21米
3
付
