采暖设计说明.doc

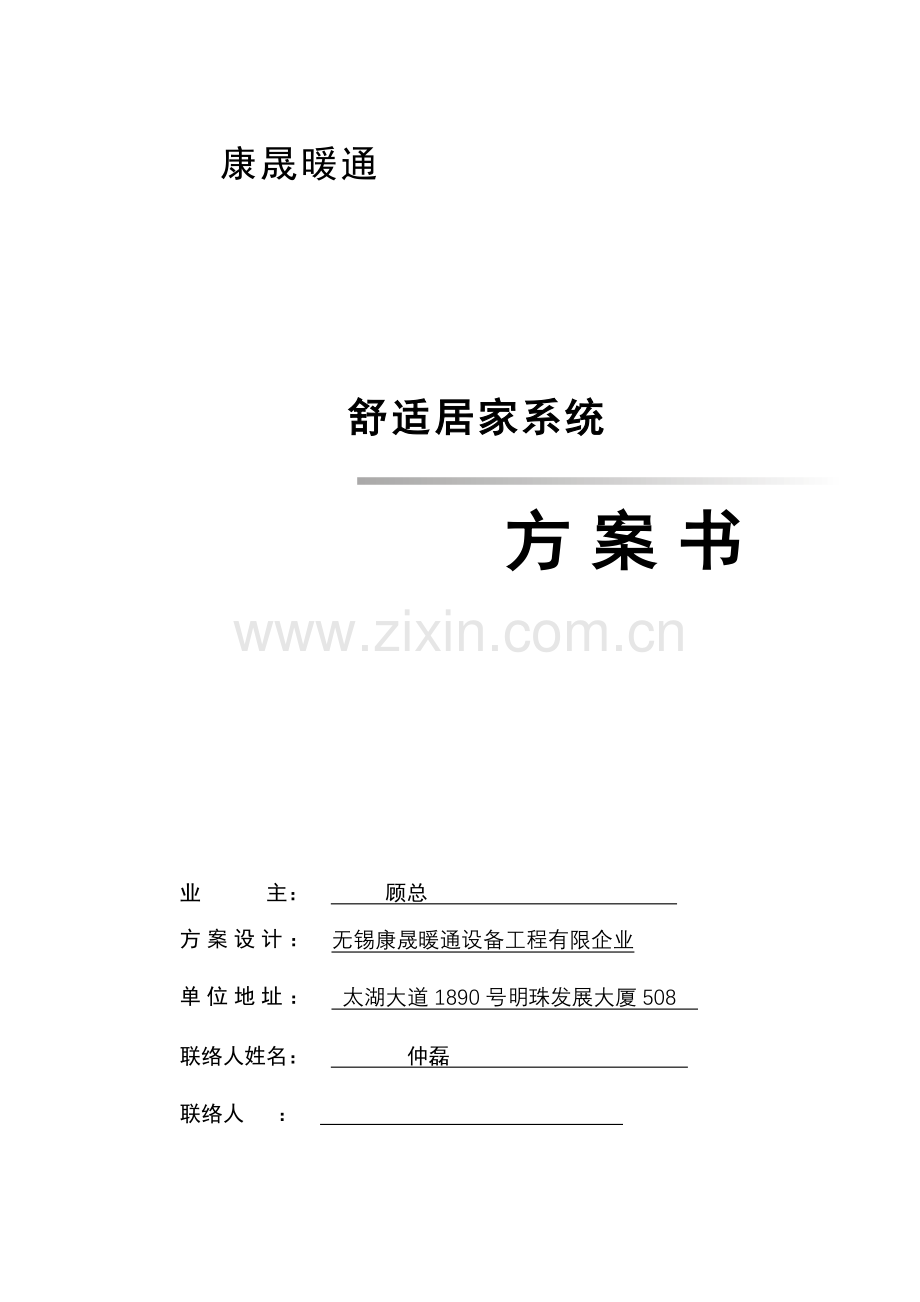

康晟暖通

舒适居家系统

方案书

业 主： 顾总
方案设计： 无锡康晟暖通设备工程有限企业
单位地址： 太湖大道1890号明珠发展大厦508
联络人姓名： 仲磊
联络人 ：
单位 ：

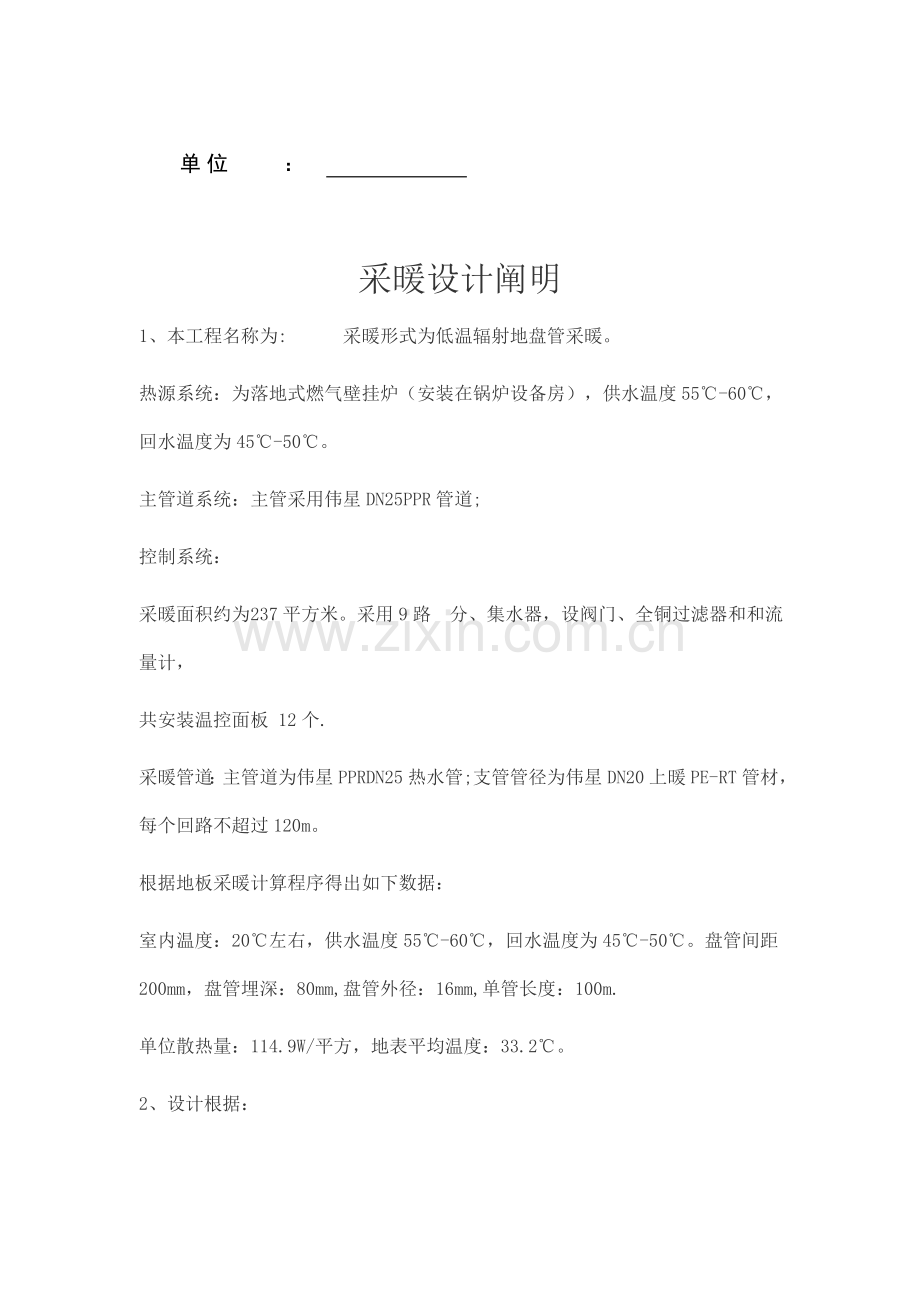

采暖设计阐明
1、本工程名称为: 采暖形式为低温辐射地盘管采暖。
热源系统：为落地式燃气 壁挂炉（安装在锅炉设备房 ），供水温度55℃-60℃，回水温度为45℃-50℃。
主管道系统：主管采用伟星DN25PPR管道;
控制系统：
采暖面积约为 237平方米。采用9路 分、集水器，设阀门、全铜过滤器和和流量计，
共安装温控面板 12个.
采暖管道：主管道为伟星PPRDN25热水管;支管管径为伟星DN20上暖PE-RT管材，每个回路不超过120m。
根据地板采暖计算程序得出如下数据：
室内温度：20℃左右，供水温度55℃-60℃，回水温度为45℃-50℃。盘管间距200mm，盘管埋深：80mm,盘管外径：16mm,单管长度：100m.
单位散热量：114.9W/平方，地表平均温度：33.2℃。
2、设计根据：
<1>.《采暖通风与空气调整设计规范》（GB50019-2023）
<2>.《实用供热设计手册》
<3>.《民用建筑节能设计规范》（2023年版）
<4>.《建筑给排水与采暖工程施工质量验收规范》（GB50242-2023）
<5>.《中华人民共和国行业原则----地面辐射供暖技术规程》（JGJ142-2023）
3、设计参数：
室外采暖计算温度：0.00℃;室内设计温度：20℃左右;地板辐射采暖设计供／回水温度：55℃-60℃／45℃-50℃根据《低温热水地板辐射供暖系统施工安装》（03（05）K404）旳规定，盘管间距不合适不不大于200mm。
4、本工程标高以米计，（室内坪为土0.000）;其他以毫米计;本设计采暖管标高以管中心计。
5、采暖管材选用：
分户内旳垫层内地盘管道选用外径ＤN16，内径DN14旳PE-RT热水管，垫层内一组管道不准有接头。
其他保温管道采用硅酸铝制品保温材料，绝热层厚度为２0毫米。
地板辐射采暖系统所有采用成品分／集水器.
6 、敷设连接：
PE-RT管：垫层内PE-RT采暖管每一完整环路不应有接头，弯曲半径R≥6d;
地板辐射采暖构造详见大样“原则地面层做法”和国标03（05）K404。盘管与地表旳埋设深度不应不不大于80毫米。集、分水器与管道连接处均应设柔性连接。
辐射采暖地板铺设在土壤上时，绝热层下应做防水层，铺设在潮温旳房间内时，绝热层以上应作防水层。
其他未尽事宜按《低温热水地板辐射供暖系统施工安装》施工。
7、混凝土施工时应注意对管材和伸缩缝旳保护，豆石混凝土标号应不低于C15，豆石直径不不不大于10mm/

8、管道试压：
试压及冲洗：采暖系统安装完毕后应对管道进行水压试验，试验压力0.5MPa,60分钟内压降不超过0.05MPa为合格。
试验合格后方可暗敷隐蔽，暗敷材料中严禁具有锋利物，以防破坏管道、保温层等。
9、分、集水器旳安装详见分集水器安装大样图。

                            地暖构造剖面图

10、曼瑞德分集水器概述
专用于低温地面辐射采暖旳分集水器，分水器旳各出水支路具有流量平衡调整阀门；
集水器旳各回水支路具有恒温调整阀门，可加装电热执行器由房间温控器，实现独立旳分室温度控制。

组合部件示图
①分水器（进水）
②集水器（回 水）
③球阀
④末端三通
⑤自动排气阀
⑥排水阀
⑦流量平衡调整阀
⑧恒温阀及 调整手柄
⑨安装支架
⑩管接头

特点
高密度铸造，一次成型
黄铜本色，表面经特殊防腐处理
主管与支管无缝连接，杜绝漏水隐患（非螺纹连接）
硬密封、硬连接管接头，可靠旳防渗漏构造
可任意选配外径为20mm或16mm旳管接头
2/3/4路自由组合拼装
