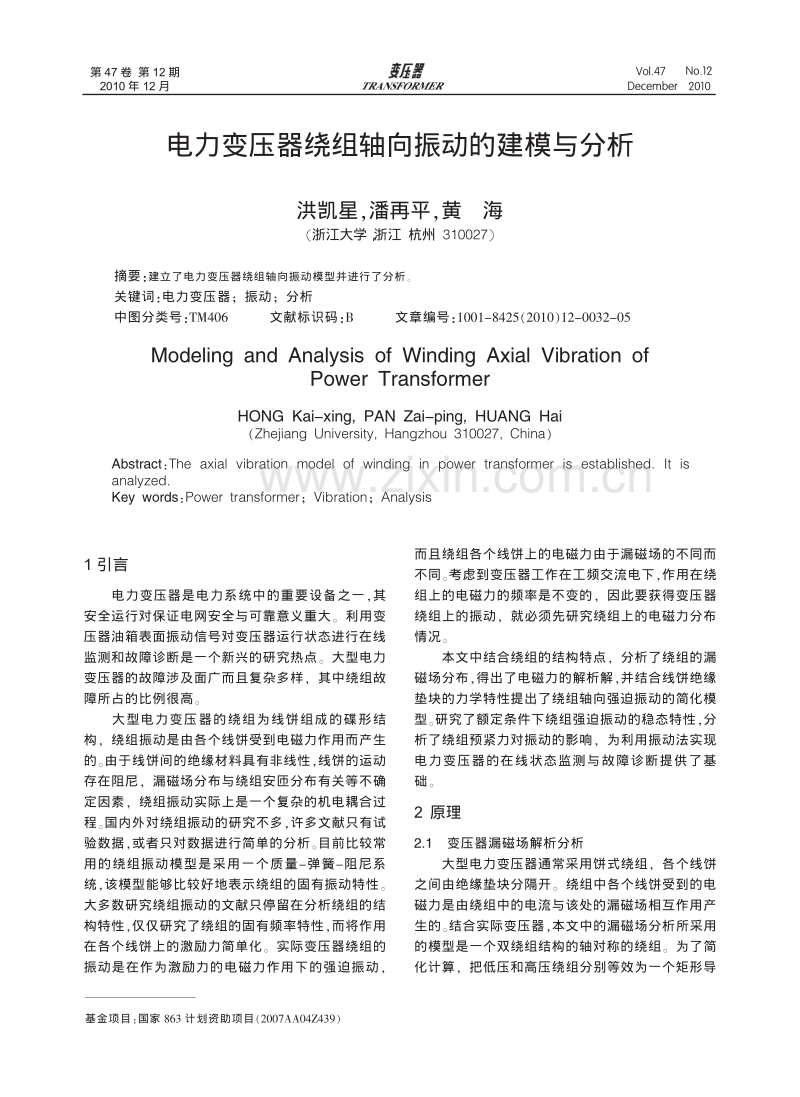

电力变压器绕组轴向振动的建模与分析 洪凯星，潘再平，黄海 （浙江大学， 浙江 杭州 310027） 摘要：建立了电力变压器绕组轴向振动模型并进行了分析。 关键词：电力变压器； 振动； 分析 中图分类号：TM406文献标识码：B文章编号：1001－8425（2010）12－0032－05 Modeling and Analysis of Winding Axial Vibration of Power Transformer HONG Kai-xing, PAN Zai-ping, HUANG Hai （Zhejiang University, Hangzhou 310027, China） Abstract：The axial vibration model of winding in power transformer is established. It is analyzed. Key words：Power transformer；Vibration；Analysis 1 引言 电力变压器是电力系统中的重要设备之一，其 安全运行对保证电网安全与可靠意义重大。 利用变 压器油箱表面振动信号对变压器运行状态进行在线 监测和故障诊断是一个新兴的研究热点。 大型电力 变压器的故障涉及面广而且复杂多样， 其中绕组故 障所占的比例很高。 大型电力变压器的绕组为线饼组成的碟形结 构， 绕组振动是由各个线饼受到电磁力作用而产生 的。由于线饼间的绝缘材料具有非线性，线饼的运动 存在阻尼， 漏磁场分布与绕组安匝分布有关等不确 定因素， 绕组振动实际上是一个复杂的机电耦合过 程。国内外对绕组振动的研究不多，许多文献只有试 验数据，或者只对数据进行简单的分析。目前比较常 用的绕组振动模型是采用一个质量-弹簧-阻尼系 统，该模型能够比较好地表示绕组的固有振动特性。 大多数研究绕组振动的文献只停留在分析绕组的结 构特性，仅仅研究了绕组的固有频率特性，而将作用 在各个线饼上的激励力简单化。 实际变压器绕组的 振动是在作为激励力的电磁力作用下的强迫振动， 而且绕组各个线饼上的电磁力由于漏磁场的不同而 不同。考虑到变压器工作在工频交流电下，作用在绕 组上的电磁力的频率是不变的， 因此要获得变压器 绕组上的振动， 就必须先研究绕组上的电磁力分布 情况。 本文中结合绕组的结构特点， 分析了绕组的漏 磁场分布，得出了电磁力的解析解，并结合线饼绝缘 垫块的力学特性提出了绕组轴向强迫振动的简化模 型。研究了额定条件下绕组强迫振动的稳态特性，分 析了绕组预紧力对振动的影响， 为利用振动法实现 电力变压器的在线状态监测与故障诊断提供了基 础。 2 原理 2.1变压器漏磁场解析分析 大型电力变压器通常采用饼式绕组， 各个线饼 之间由绝缘垫块分隔开。 绕组中各个线饼受到的电 磁力是由绕组中的电流与该处的漏磁场相互作用产 生的。结合实际变压器，本文中的漏磁场分析所采用 的模型是一个双绕组结构的轴对称的绕组。 为了简 化计算， 把低压和高压绕组分别等效为一个矩形导 基金项目：国家863计划资助项目（2007AA04Z439） TRANSFORMER 第 47 卷 第 12 期 2010 年 12 月 Vol.47 December No.12 2010 洪凯星、 潘再平、 黄海： 电力变压器绕组轴向振动的建模与分析第 12 期 体，该导体上的电流与实际电流安匝数相等。双绕组 的变压器模型如图1所示，其中J1和J2分别表示低 压绕组和高压绕组。该模型假定油箱边界是规则的， 并且不受其他相绕组产生的磁场的影响。 绕组的电 流密度也在图中标出，并假定四周均为铁磁边界。 双重傅立叶级数法解电磁场分布的原理是用一 个展开成双重傅立叶级数的电流密度Jz来表示整 个区域内的电流分布。 Jz= ∞ j=1 Σ ∞ k=1 ΣJj,kcosmjxcosnky（1） 其中Jj,k，mj，nk均为常数且由边界条件解得。 在 整个区域内可列一个统一的解泊松方程： 鄣2Az 鄣x2 + 鄣2Az 鄣y2 =-μJz（2） 其中A为矢量磁位，并且只有z方向分量。 在变压器短路实验中， 通常使绕组中的电流达 到额定值，此时电流中的励磁分量可忽略不计，于是 电流密度与绕组结构之间的关系有： (hi′-hi)(ai′-ai)Ji=NI (i=1,2)（3） 最终整个区域内的矢量磁位的数值解可以表示 为： Az= ∞ j=1 Σ ∞ k=1 ΣAj,kcosmjxcosnky（4） 其中Aj,k= μ0Jj,k mj2+nk2 mj=( j-1)π t ，nk=(k-1)π h J1,1=0 J1,k= 2 htnk 2 i=1 ΣJi(sinnkhi′-sinnkhi)(ai′-ai) Jj,1= 2 htmj 2 i=1 ΣJi(hi′-hi)(sinmjai′-sinmjai) Jj,k= 4 htnkmj 2 i=1 ΣJi(sinnkhi′-sinnkhi)(sinmjai′-sinmjai) 2.2线饼轴向电磁力分布 变压器绕组轴向振动与轴向电磁力分布有着密 切的关系， 而轴向的电磁力与径向磁感应强度和电 流大小有关。 由式(4)可以得到磁感应强度沿绕组直 径方向的分量： Bx=- ∞ j=1 Σ ∞ k=1 ΣnkAj,kcosmjxsinnky（5） 在实际测试试验中， 为了能测得内部绕组的振 动大小，所有数据都是在没有油箱的条件下测量得， 此时的边界条件与有油箱的情况下不同， 可以近似 认为此时的边界条件满足： t→∞,h→∞ 根据毕奥-萨瓦定律， 线饼上的受力大小可表 示为： F= S 蓦2π(x+r)BxJdxdy （6） 式中S———所求线饼的截面 J———流经截面的电流密度 r———铁心半径 对照式(3)、式(6)计算了电流安匝数为NI时电 磁力的大小F，实际电流是工频的正弦波，忽略位移 电流效应，变压器内的漏磁场可以认为是准静态场。 实际变压器中绕组的安匝数为： Ni=2姨NIcosωt（7） 式(6)所计算的σ区域的实际电磁力大小可以 表示为： f=F(1+cos2ωt）（8） 电磁力可以分解为一个直流分量和一个两倍于 工频的交流分量。 2.3绕组轴向振动等效模型 本文中主要研究变压器绕组在电磁力作用下的 强迫振动或称稳态振动。 绕组的线饼被绝缘垫块隔 开，并用夹件压紧在铁心的铁扼之间。根据绕组的结 构特点，很多文献把线饼等效为一个集中的质量块， 把绝缘垫片等效为一个弹性元件， 铁心的刚度可以 视为无穷大，绕组模型如图2所示。 其中A、B表示 上下铁轭的固定端，该处的位移为零。k1，k2…,kn表 t y a2′ h J1 x h2′ a1 a1′ a2 h1′ h1 h2 J2 图1绕组漏磁场模型 Fig.1 Leakage magnetic field model of winding 33 第 47 卷 示各个线饼间绝缘垫块的等效弹性系数，在本文中， 所有的弹性系数认为是一致的。c1，c2，…，cn为变压 器油对各个线饼的阻尼系数；m1，m2，…mn为线饼的 等效质量。n个线饼的多自由度振动系统具有n个 自由度，并且线饼的位移只有轴向分量，分别为z1， z2，…zn。 根据力学特性，线饼之间的绝缘垫块是一种非 线性材料，随着压力的变化，其刚度会发生很大变 化， 目前有很多文章对绝缘垫块的力学特性作了较 为深入的研究，可以认为垫块在一定压力范围内可 以表示为： σ=aε+bε3（9） 式中σ，ε———绝缘垫块的应力和应变 a，b———常数 则弹性模量： E= dσ dε =a+3bε2（10） 对应的等效弹簧刚度为： k=EA/h(11) 式中A———绝缘垫块与线饼的接触面积 h———绝缘垫块高度 假设模型中各个线饼受到的压紧力是相同的， 并忽略线饼质量对压紧力的影响。 在振动过程中， 垫块遵从胡克定律，并且弹性系数保持不变。 考虑 到实测是在没有油的情况下进行的，为了方便计算， 省去阻尼项，最终的振动模型可以简化为： mz1″+(k1+k2)z1-k2z2=f1 mz2″-k2z1+(k2+k3)z2-k3z3=f2 … mzn″-knzn-1+(kn+kn+1)zn=fn（12） 用矩阵可以表示为： MZ″+KZ=F（13） 在式(8)所示的电磁力作用下，该多自由度系统 的稳态响应可以表示为： Z=Acos(2ωt)(14) 其中，A为不同线饼上的基频振动幅值分布矩 阵。 电磁力的直流分量对线饼的作用相当于施加一 个恒定的力，该作用力相对于压紧力可以忽略不计。 实际测得的振动正是由电磁力的交流分量引起，该 作用力构成矩阵F， 于是每个线饼的振动幅值分布 A也可以计算得到。 3 试验测试系统 试验采用的是35kV系列变压器，型号为SZ11- 10000/35，该变压器低压绕组有58个线饼，高压绕 组有74个线饼，位于外圈高压绕组的线饼的序号从 下至上记为1号到74号。试验中为了获取线饼的振 动大小， 采用了型号为608A12的ICP压电振动加 速度传感器，该传感器的灵敏度为500mV/g。实际绕 组的线饼和传感器固定位置如图3所示， 传感器固 定在第31号线饼上。 为了获得绕组在不同压紧力下的振动大小，试 验中通过液压泵向绕组上端施加不同的压强。 施加 的压强从1MPa逐渐加到10MPa。 试验数据采集系统是一个采用PCM-3718H的 PC104嵌入式系统。 试验中所有的振动都是在绕组 电流达到额定的条件下测得的。 电流信号和振动信 号同时采样，考虑到振动信号集中在低频部分，采样 fn fn-1 f2 f1 A Z B kn+1 mn mn-1 kn m2 m1 k1 k2 cn+1 cn c1 c2 图2绕组振动模型 Fig.2 Vibration model of winding 图3绕组与传感器 Fig.3 Winding and sensor 34 洪凯星、 潘再平、 黄海： 电力变压器绕组轴向振动的建模与分析第 12 期 频率设置为8 192Hz。 4 试验结果与分析 通过分析绕组的漏磁场， 高压侧绕组各个线饼 在电流达到额定值条件下电磁力分布的解析解如图 4所示，横坐标表示线饼号，纵坐标代表受力情况。 对应前文中的式（8），图4中各个线饼对应的受力大 小为实际电磁力交流分量的幅值F。 在理想条件下， 74个线饼所受的力是对称的，且两端的线饼受到的 力要远大于中间的线饼。 电磁力交流分量的频率为 100Hz，实际电流由于谐波分量的存在，电磁力也存 在一些谐波分量，由于谐波分量相对较小，本文中忽 略了电流谐波对电磁力的影响。 由于绝缘垫块的力学特性与压强直接相关，绕 组的振动特性很大程度上取决于绕组的压紧力。 图 5为绕组前四阶固有频率随压紧力的变化曲线，从 图中可知，压紧力越大，绝缘垫片的弹性系数越大， 绕组的固有振动频率就越高。 试验测量的31号线饼在两种不同的压紧力下 的振动特性如图6所示， 其中a1，a4分别代表2MPa 和8MPa压紧力下的振动加速度波形，i12，i42是用标 幺值表示的电流平方。 根据式（8），电流平方的相位 与电磁力的相位相同,因此该图实际反映了振动与 电磁力的关系。 试验测得的第31号线饼振动在不同压紧力下 的振动时域波形如图7所示，a1,a2,a3，a4分别表示在 2MPa，4MPa，6MPa，8MPa压紧力下的振动加速度。 图中绕组的振动基本上以100Hz为主。 图8为第31号线饼在不同压紧力下基频振动 70 F/N N 80 60 40 20 0 -20 -40 -60 -80 102030405060 图4绕组电磁力分布 Fig.4 Electromagnetic force distribution of winding 300 250 200 150 100 50 0 12345678910 一阶 二阶 三阶 四阶 f/Hz P/MPa 图5固有频率与压紧力之间的关系 Fig.5 Relation between natural frequencies and clamping pressures 406080100020 4 2 0 -2 -4 i12/p.u.a4/ms-2i42/p.u. 406080100020 406080100020 406080100020 2 0 -2 5 0 -5 2 0 -2 时间/ms 图6绕组振动与电流平方之间的相位关系 Fig.6 Phase relation between winding vibration and current square a1/ms-2 204060800 204060800 204060800 204060800 时间/ms 2 0 -2 5 0 -5 2 0 -2 5 0 -5 图7不同压紧力下的绕组振动 Fig.7 Winding vibration under different clamping pressures a4/ms-2a1/ms-2a2/ms-2a3/ms-2 100 100 100 100 35 第 47 卷 收稿日期：2009-12-22 作者简介：洪凯星(1985- )，男，浙江台州人，浙江大学工学硕士，研究方向为变压器故障的在线检测。 幅值的解析值和试验测量值的比较。由图8可见，模 型的解析值与试验测量值基本吻合， 绕组基频振动 的幅值并非随压紧力变化作单调变化。 5 结论 变压器绕组振动是由通电导体受到电磁力而产 生的，本文中笔者从分析变压器的漏磁场出发，用解 析方法分析了绕组中各个线饼的受力情况， 建立了 绕组轴向强迫振动的等效模型， 最终得到绕组每个 线饼振动的解析解， 并分析了基频振动与轴向压紧 力之间的关系。 在工频电流下，电磁力的频率为100Hz，理想条 件下的电磁力分布是呈上下对称。 绕组的固有频率 与绕组的压紧力之间有着密切的关系， 随着压紧力 增大，固有频率增大。试验测得的绕组上的振动频率 以100Hz为主。 通过比较某特定线饼的基频振动幅 值在不同压紧力下的解析解和实测值， 提出的模型 能够较好反映实际变压器绕组的振动特性， 为电力 变压器的振动在线监测与故障诊断提供了一个有效 的方法。 参考文献： [1]Bartoletti C，Desiderio M，Di D，et al． Vibro -acoustic techniques to diagnose powertransformers [J]． IEEE Trans. Power Deliv.，2004，19(1)：221-229． [2]Garcia B，Burgos J C，Alonso A M． Transformer tank vibration modeling as a method of detecting winding deformationsPart -I:Theoreticalfoundation[J]．IEEE Trans. Power Deliv.，2006，21(1)：158-163． [3]Garcia B，Burgos J C，Alonso A M． Transformer tank vibration modeling as a method of detecting winding deformations Part-II: Experimental verification [J]． IEEE Trans. Power Deliv.，2006，21(1)：164-169． [4]Bengtsson． Status and trends in transformer monitoring [J]． IEEE Trans. Power Deliv.，1996，11(3)：1379-1348． [5]邵宇鹰，饶柱石，谢坡岸，等．预紧力对变压器绕组固有 频率的影响[J]．噪声与振动控制，2006，26(6)：51-53． [6]王世山，汲胜昌，李彦明.电缆绕组变压器短路时线圈轴 向稳定性的研究[J].中国电机工程学报，2004，24(2)： 166-169． [7]王洪方,王乃庆，李同生．大型电力变压器绕组轴向非线 性振动研究[J]．电网技术，2000，24(3)：42-45． [8]汲胜昌，王俊德，李彦明．稳态条件下变压器绕组轴向振 动特性研究[J]．电工电能新技术，2006，25(1)：35-48． [9]汤蕴璆．电机内的电磁[M]．北京：科学出版社，1998. [10]王璋奇， 王孟．电力变压器绕组轴向振动稳定性分析 [J]．中国电机工程学报，2002，22(7)：25-28． 测量值 计算值 4 3 2 1 0 -1 -2 -3 12345678910 P/MPa a/ms-2 图8基频振动幅值与压紧力之间的关系 Fig.8 Relation between vibration amplitude of fundamental frequency and clamping pressure 日前， 国内铝电解行业电压等级比较高的六套330kV、 134050kVA变流变压器在中国西电公司研制成功。 这六套 具有国内领先水平的高新技术产品，是中国西电在自有先进 技术的基础上进行科研攻关自主创新， 将330kV电网电压 直接转化为低电压输送给电解设备，为后续生产提供电源的 变流变压器。 中国西电十分重视这六套高效节能、符合国家电解行业发 展方向的高电压大容量变流变压器的研制，为了在用户要求 的超短时间内履约，承担这项任务的中国西电所属企业西电 西变制定了专题质量进度保证计划，把这些产品作为重中之 重的任务来安排，使这六套产品的开发研制仅仅用了7个月 的时间就全部完成，而且一次通过出厂试验。 通过这六套新产品的研制， 中国西电全面掌握了330kV 变流变压器制造的核心技术，进一步奠定了中国西电在特种 变压器制造业中的领先地位，促进了我国特种变压器制造技 术的升级和发展， 减少了国内电解行业对进口设备的依赖， 推动了我国重大设备技术国产化研发应用的进程。 !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! 国内高电压等级的变流变压器在西电成功研制 36
