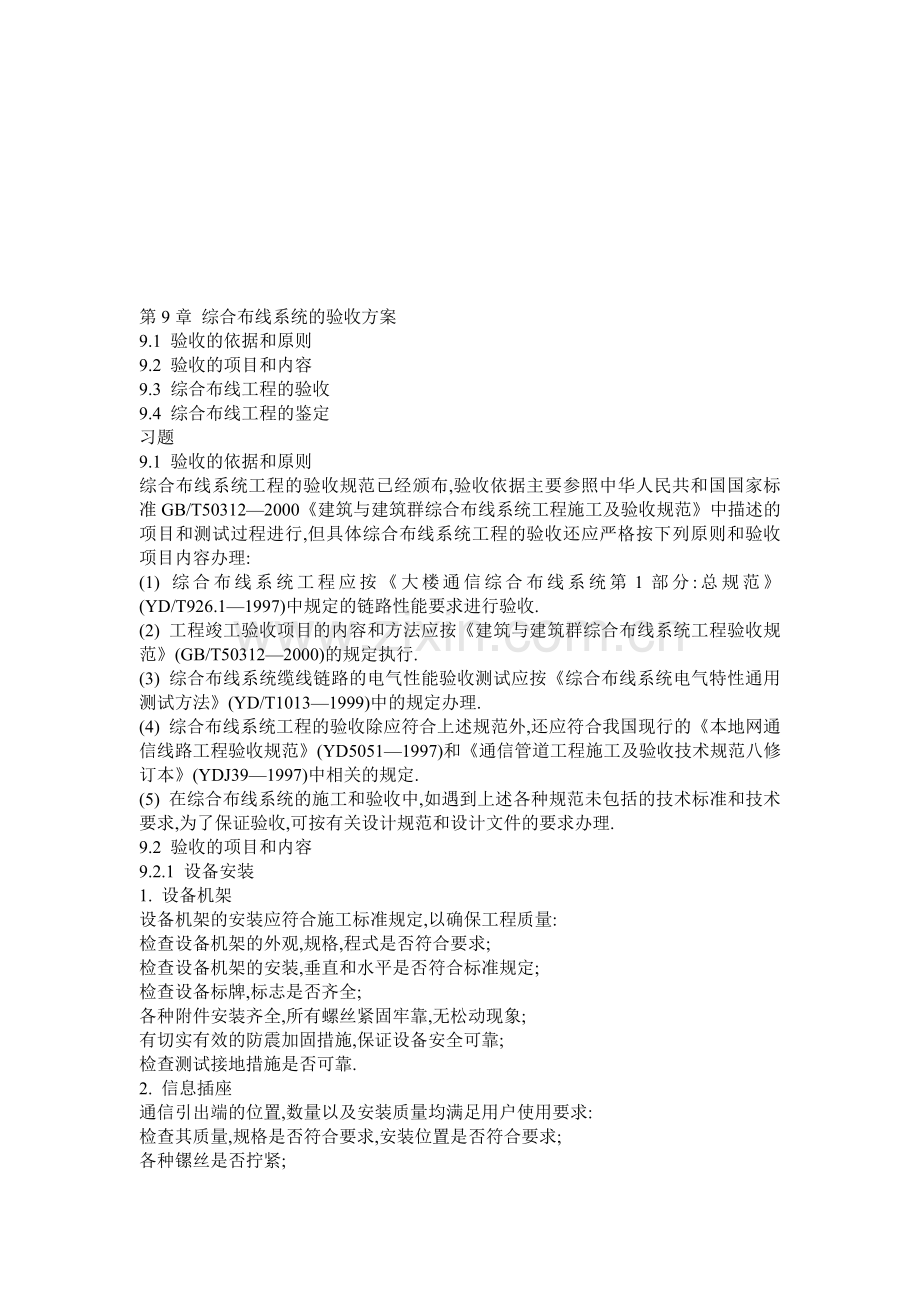

第9章 综合布线系统的验收方案
9.1 验收的依据和原则
9.2 验收的项目和内容
9.3 综合布线工程的验收
9.4 综合布线工程的鉴定
习题
9.1 验收的依据和原则
综合布线系统工程的验收规范已经颁布,验收依据主要参照中华人民共和国国家标准GB/T50312—2000《建筑与建筑群综合布线系统工程施工及验收规范》中描述的项目和测试过程进行,但具体综合布线系统工程的验收还应严格按下列原则和验收项目内容办理:
(1) 综合布线系统工程应按《大楼通信综合布线系统第1部分:总规范》(YD/T926.1—1997)中规定的链路性能要求进行验收.
(2) 工程竣工验收项目的内容和方法应按《建筑与建筑群综合布线系统工程验收规范》(GB/T50312—2000)的规定执行.
(3) 综合布线系统缆线链路的电气性能验收测试应按《综合布线系统电气特性通用测试方法》(YD/T1013—1999)中的规定办理.
(4) 综合布线系统工程的验收除应符合上述规范外,还应符合我国现行的《本地网通信线路工程验收规范》(YD5051—1997)和《通信管道工程施工及验收技术规范八修订本》(YDJ39—1997)中相关的规定.
(5) 在综合布线系统的施工和验收中,如遇到上述各种规范未包括的技术标准和技术要求,为了保证验收,可按有关设计规范和设计文件的要求办理.
9.2 验收的项目和内容
9.2.1 设备安装
1. 设备机架
设备机架的安装应符合施工标准规定,以确保工程质量:
检查设备机架的外观,规格,程式是否符合要求;
检查设备机架的安装,垂直和水平是否符合标准规定;
检查设备标牌,标志是否齐全;
各种附件安装齐全,所有螺丝紧固牢靠,无松动现象;
有切实有效的防震加固措施,保证设备安全可靠;
检查测试接地措施是否可靠.
2. 信息插座
通信引出端的位置,数量以及安装质量均满足用户使用要求:
检查其质量,规格是否符合要求,安装位置是否符合要求;
各种镙丝是否拧紧;

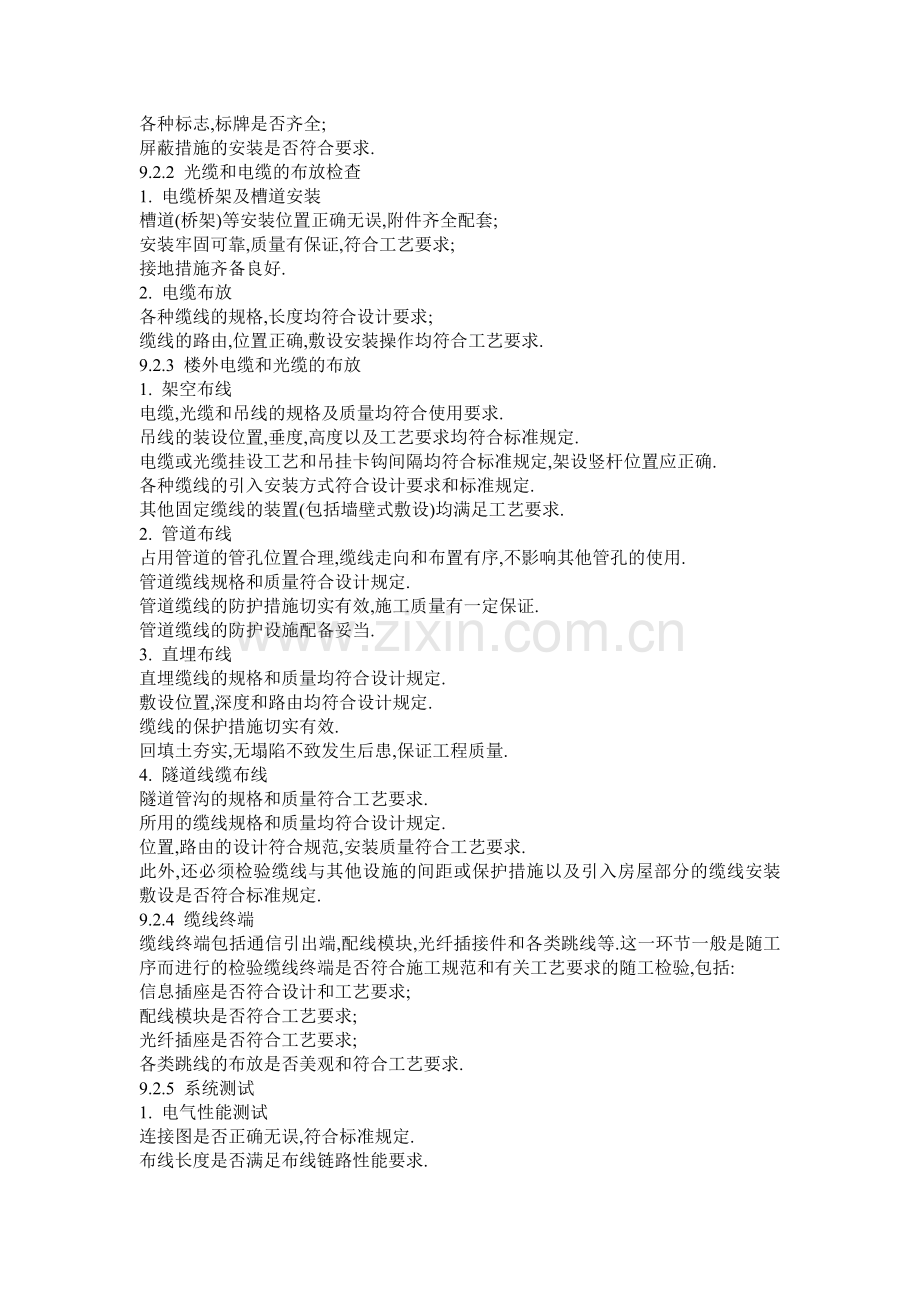

各种标志,标牌是否齐全;
屏蔽措施的安装是否符合要求.
9.2.2 光缆和电缆的布放检查
1. 电缆桥架及槽道安装
槽道(桥架)等安装位置正确无误,附件齐全配套;
安装牢固可靠,质量有保证,符合工艺要求;
接地措施齐备良好.
2. 电缆布放
各种缆线的规格,长度均符合设计要求;
缆线的路由,位置正确,敷设安装操作均符合工艺要求.
9.2.3 楼外电缆和光缆的布放
1. 架空布线
电缆,光缆和吊线的规格及质量均符合使用要求.
吊线的装设位置,垂度,高度以及工艺要求均符合标准规定.
电缆或光缆挂设工艺和吊挂卡钩间隔均符合标准规定,架设竖杆位置应正确.
各种缆线的引入安装方式符合设计要求和标准规定.
其他固定缆线的装置(包括墙壁式敷设)均满足工艺要求.
2. 管道布线
占用管道的管孔位置合理,缆线走向和布置有序,不影响其他管孔的使用.
管道缆线规格和质量符合设计规定.
管道缆线的防护措施切实有效,施工质量有一定保证.
管道缆线的防护设施配备妥当.
3. 直埋布线
直埋缆线的规格和质量均符合设计规定.
敷设位置,深度和路由均符合设计规定.
缆线的保护措施切实有效.
回填土夯实,无塌陷不致发生后患,保证工程质量.
4. 隧道线缆布线
隧道管沟的规格和质量符合工艺要求.
所用的缆线规格和质量均符合设计规定.
位置,路由的设计符合规范,安装质量符合工艺要求.
此外,还必须检验缆线与其他设施的间距或保护措施以及引入房屋部分的缆线安装敷设是否符合标准规定.
9.2.4 缆线终端
缆线终端包括通信引出端,配线模块,光纤插接件和各类跳线等.这一环节一般是随工序而进行的检验缆线终端是否符合施工规范和有关工艺要求的随工检验,包括:
信息插座是否符合设计和工艺要求;
配线模块是否符合工艺要求;
光纤插座是否符合工艺要求;
各类跳线的布放是否美观和符合工艺要求.
9.2.5 系统测试
1. 电气性能测试
连接图是否正确无误,符合标准规定.
布线长度是否满足布线链路性能要求.
衰减,近端串音衰减等传输性能测试结果是否符合标准规定.
设计中特殊规定和要求需作检测的项目.
2. 光纤特性测试
检验光缆布线链路性能是否符合标准规定,包括:
多模或单模光纤的类型规格是否满足设计要求;
衰减,回波损耗等测试结果是否符合标准规定.
3. 系统接地检验
检验系统接地是否符合设计要求.
9.2.6 工程总验收
1. 竣工技术文件
竣工后编制竣工技术文件,满足工程验收要求,包括:
清点,核对和交接设计文件和有关竣工技术资料;
查阅分析设计文件和竣工验收技术文件.
2. 工程验收评价
具体考核和对工程进行评价,确认验收结果,包括:
考核工程质量(包括设计和施工质量);
确认评价验收结果,正确评估工程质量等级.
3. 验收机构签字
表9.1 布线系统工程检验项目及结果
9.3 综合布线工程的验收
9.3.1 验收组织准备
工程竣工后,施工单位应在工程计划验收10日前,通知验收机构,同时送达一套完整的竣工报告,并将竣工技术资料一式三份交给建设单位.竣工资料包括工程说明,安装工程量,设备器材明细表,随工测试记录,竣工图纸,隐蔽工程记录等.
联合验收之前成立综合布线工程验收的组织机构,如专业验收小组,全面负责对综合布线工程的验收工作.专业验收小组由施工单位和用户或其他外聘单位联合组成,人数为5～9人,一般由专业技术人员组成,持证上岗,由有上岗证书者参与综合布线验收工作.
验收工作分两个重点部分进行:第一部分是物理验收,第二部分是文档验收.
9.3.2 现场(物理)验收
1. 工作区子系统验收
对于众多的工作区不可能逐一验收,而是由甲方抽样挑选工作间.验收的重点如下:
线槽走向,布线是否美观大方,符合规范;
信息插座是否按规范进行安装;
信息插座安装是否做到一样高,平,牢固;
信息面板是否都固定牢靠.
2. 水平干线子系统验收
水平干线验收主要验收点有:
槽安装是否符合规范;
槽与槽,槽与槽盖是否接合良好;
托架,吊杆是否安装牢靠;
水平干线与垂直干线,工作区交接处是否出现裸线;
水平干线槽内的线缆有没有固定.
3. 垂直干线子系统验收
垂直干线子系统的验收除了类似于水平干线子系统的验收内容外,要检查楼层与楼层之间的洞口是否封闭,以防火灾出现时成为一个隐患点.还要检查线缆是否按间隔要求固定,拐弯线缆是否留有弧度.
4. 管理间,设备间子系统验收
主要检查设备安装是否规范整洁.验收不一定要等工程结束时才进行,往往有的内容是随时验收的.
5. 系统测试验收
系统测试验收是对信息点进行有选择的测试,检验测试结果.系统测试验收的主要内容如下:
(1) 电缆的性能测试:
五类线要求:接线图,长度,衰减,近端串扰要符合规范.
超五类线要求:接线图,长度,衰减,近端串扰,延迟,延迟差要符合规范.
六类线要求:接线图,长度,衰减,近端串扰,延迟,延迟差,综合近端串扰,回波损耗,等效远端串扰,综合远端串扰要符合规范.
(2) 光纤的性能测试:
类型.单模/多模,根数等是否正确.
衰减.
反射.
(3) 系统接地电阻要求小于4 Ω.
系统测试中的具体内容和验收细节也可随工序进行检验.随工序检验和隐蔽工程签证的详细记录可作为工程验收时的原始资料,提供给确认和评价工程的质量等级时参考.在智能化建筑内的各种缆线敷设用的预埋槽道和暗管系统的验收方式应为隐蔽工程签证.在工程验收时,如对隐蔽工程有疑问,需要进行重复检查或测试的,应按规定进行.在验收中,如发现有些检验项目不合格时,应由主持工程验收的部门,单位查明原因,分清责任,提出解决办法,迅速补正,以确保工程质量.
9.3.3 工程竣工技术文件
为了便于工程验收和今后管理,施工单位应编制工程竣工技术文件,按协议或合同规定的要求交付所需要的文档.工程竣工技术文件包括以下几个方面:
(1) 竣工图纸:总体设计图,施工设计图,包括配线架,色场区的配置图,色场图,配线架布放位置的详场图,配线表,点位布置竣工图.
(2) 工程核算:综合布线系统工程的主要安装工程量,如主干布线的缆线规格和长度,装设楼层配线架的规格和数量等.
(3) 器件明细:设备,机架和主要部件的数量明细表,即将整个工程中所用的设备,机架和主要部件分别统计,清晰地列出其型号,规格,程式和数量.
(4) 测试记录:工程中各项技术指标和技术要求的随工验收,测试记录,如缆线的主要电气性能,光缆的光学传输特性等测试数据.
(5) 隐蔽工程:直埋电缆或地下电缆管道等隐蔽工程经工程监理人员认可的签证;设备安装和缆线敷设工序告一段落时,经常驻工地代表或工程监理人员随工检查后的证明等原始记录.
(6) 设计更改:在施工中有少量修改时,可利用原工程设计图更改补充,不需再重作竣工图纸,但在施工中改动较大时,则应另作竣工图纸.
(7) 施工说明:在安装施工中一些重要部位或关键段落的施工说明,如建筑群配线架和建筑物配线架合用时,它们连接端子的分区和容量等.
(8) 软件文档:综合布线系统工程中如采用计算机辅助设计时,应提供程序设计说明和有关数据,如磁盘,操作说明,用户手册等文件资料.
(9) 会议记录:在施工过程中由于各种客观因素部分变更或修改原有设计或采取相关技术措施时应提供建设,设计和施工等单位之间对于这些变动情况的洽商记录,以及施工中的检查记录等基础资料.
工程竣工技术文件在工程施工过程中或竣工后应及早编制,并在工程验收前提交建设单位.竣工技术文件通常为一式三份,如有多个单位需要时,可适当增加份数.
竣工技术文件和相关资料应做到内容齐全,资料真实可靠,数据准确无误,文字表达条理清楚,文件外观整洁,图表内容清晰,不应有互相矛盾,彼此脱节,错误和遗漏等现象.
9.4 综合布线工程的鉴定
验收通过后就是鉴定程序.尽管有时常把验收与鉴定结合在一起进行,但验收与鉴定还是有区别的,主要表现在:
验收是用户对网络工程施工工作的认可,检查工程施工是否符合设计要求和有关施工规范.用户要确认工程是否达到了原来的设计目标,质量是否符合要求,有没有不符合原设计的有关施工规范的地方.
鉴定是对工程施工的水平程度做评价.鉴定评价来自专家,教授组成的鉴定小组,用户只能向鉴定小组客观地反映使用情况,鉴定小组组织人员对新系统进行全面的考察,鉴定小组写出鉴定书提交上级主管部门.
验收机构必须对综合布线工程的质量,电信公用网的安全运行负责.验收机构必须对用户的业务使用和投资效益负责.验收机构要对厂家,代理和施工单位负责.
鉴定是由专家组和甲,乙方共同进行的.组织专家,用户和施工单位三方对工程进行验收时,施工单位应报告系统方案设计,施工情况和运行情况等,专家应实地参观测试,开会总结,确认验收与否.
一般施工单位要为用户和有关专家提供详细的技术文档,例如系统设计方案,布线系统图,布线系统配置清单,布线材料清单,安装图,操作维护手册等.这些资料均应标注工程名称,工程编号,现场代表,施工技术负责人,编制文档和审核人,编制日期等.施工单位还需为鉴定会准备相关的技术材料和技术报告,包括:
综合布线工程建设报告;
综合布线工程测试报告;
综合布线工程资料审查报告;
综合布线工程用户意见报告;
综合布线工程验收报告.
综合布线工程竣工验收指南(样例)
综合布线工程竣工阶段的工作
一,库房
由该工程的销售负责人与库房负责人完成如下工作:
1. 点清此工程已交货物.
2. 把还需交付的货物全部出库.
3. 在用户付清全部款项并通过竣工审核后,库房撤掉此工程的库房账.
二,财务
由该工程的销售负责人配合财务负责人完成如下工作:
1. 点清应收账款.财务应根据库房的"工程出库清单"中所有的货物,包括历次增补货物,计应收账款.
2. 支付各项费用,包括施工材料,雇工等.
3. 结清所有内部有关此工程的费用,全部报销完毕,还清借款.
4. 收回全部应收账款.
5. 在用户付清全部款项,并通过竣工审核后,撤财务账.
三,整理工程文件袋
由该工程的布线工程负责人整理工程文件袋,内容至少包括:
1. 合同.
2. 历次的设计方案,图纸.
3. 竣工平面图,系统图.
4. 工程中洽商记录,接货收条,日志.
5. 交工技术文件.
6. 工程文件备份软盘,内容包括:
(1) 合同;
(2) 历次的布线系统设计;
(3) 工程洽商,日志,给客户的传真等工程实施过程中的文件;
(4) 工程交工技术文件;
(5) 插座,配线架标签.
7. 删除计算机内该工程目录中没用的文件,然后把该工程的所有计算机文件备份到文件服务器中.
四,工程部验收前审核
工程项目负责人做好验收准备后,把项目文件袋和交工技术文件交工程部经理审查.
五,现场验收
1. 和客户一起查看主机柜,配线架;
2. 查看插座;
3. 查看主干线槽;
4. 抽测信息点;
5. 验收签字;
六,综合布线工程竣工审核
由各部门经理对项目组的工作进行审核,宣布工程竣工.
七,交工技术文件
综合布线工程的交工技术文件应包括如下内容:
1. 交工技术文件封面,目录;
2. 开工报告;
3. 设计变更明细表;
4. 竣工报告;
5. 竣工图纸;
6. 配线架电缆卡接表;
7. 测试报告;
8. 工程质量评定表;
9. 交工验收证书.
布线工程移交指南(样例)
工程名称: 工程ID:
签单经理: 项目负责人:
在工程签定了合同后签单经理把工程移交给工程负责人,此移交工作意味着洽谈阶段的结束和工程准备阶段的开始.移交工作由签单经理和工程负责人两人共同按下表逐项完成,填写或打勾.
1. 由签单经理讲解客户需求:
信息点分布;
竖井位置;
主机房位置;
其他要求.
2. 移交合同签字盖章的正本.
3. 由签单经理讲解合同内容,包括:
布线系统总体结构.
器件清单的设计思路:
(1) 配线架;
(2) 水平电缆;
(3) 插座;
(4) 垂直主干;
(5) 工具.
竣工时限.
其他特别条款.
4. 移交并讲解建筑平面图,提供尽可能多的有利于布线设计的信息:
房间功能已确定 ( )
总层数=;主楼总长=米;主楼总宽=米;
裙楼层数=;裙楼总长=米;裙楼总宽=米;
层高:
最好还有电源平面图,以核对电源插座与计算机插座的配合关系.( )
5. 提供甲方联系人:
6. 目前土建工程的进展阶段.
7. 和甲方的关系状况.
8. 甲方希望怎样处理如下的责任问题:
管槽铺设和穿线施工;
提供施工材料;
提供施工费用.
9. 讨论要立即着手办理的急事.
10. 以上未落实的问题应参照相应的《布线工程首次现场勘察指南》,《布线工程"首次接洽甲方"指南》和《布线工程"首次接洽施工方"指南》,在接洽甲方,接洽施工方和勘察现场时搞清楚.
在此移交工作完成后,工程负责人将按照相应的指南办理下列事情:
(1) 建立工程文档;
(2) 接洽甲方;
(3) 接洽施工方;
(4) 勘察现场.
综合布线工程开工报告(样例)
综合布线工程竣工报告(样例)
综合布线工程交工验收证书(样例)
综合布线工程质量评定表(样例)
设计变更明细表(样例)
工程编号: 工程名称:
制表人: 年 月 日
交工技术文件目录(样例)
工程编号: 工程名称:
