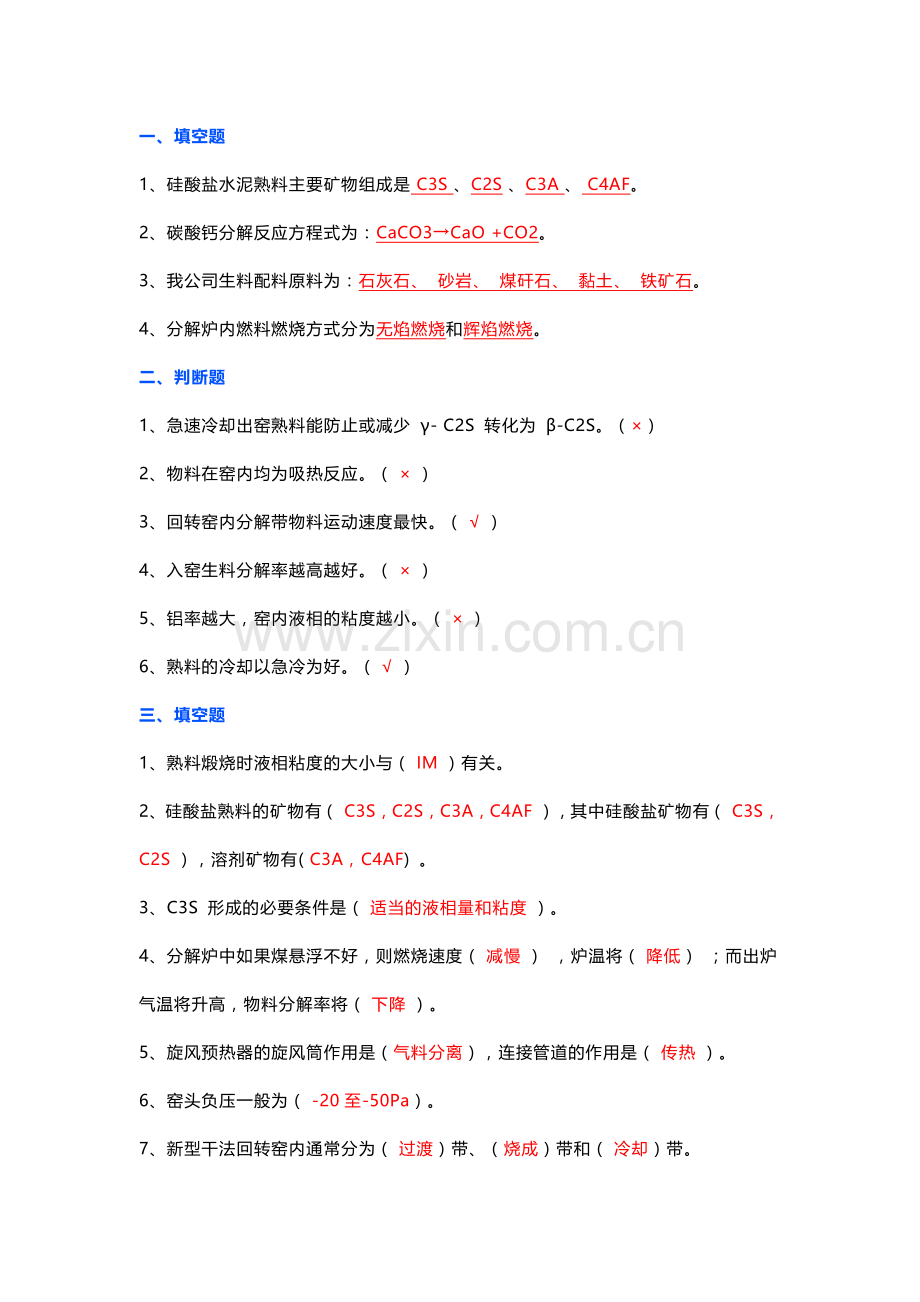

1、一、填空题 1、硅酸盐水泥熟料主要矿物组成是 C3S、C2S、C3A、C4AF。2、碳酸钙分解反应方程式为:CaCO3CaO+CO2。3、我公司生料配料原料为:石灰石、砂岩、煤矸石、黏土、铁矿石。4、分解炉内燃料燃烧方式分为无焰燃烧和辉焰燃烧。二、判断题 1、急速冷却出窑熟料能防止戒减少-C2S 转化为-C2S。()2、物料在窑内均为吸热反应。()3、回转窑内分解带物料运动速度最快。()4、入窑生料分解率越高越好。()5、铝率越大,窑内液相的粘度越小。()6、熟料的冷却以急冷为好。()三、填空题 1、熟料煅烧时液相粘度的大小与(IM)有关。2、硅酸盐熟料的矿物有(C3S,C2S,C3A,C4A

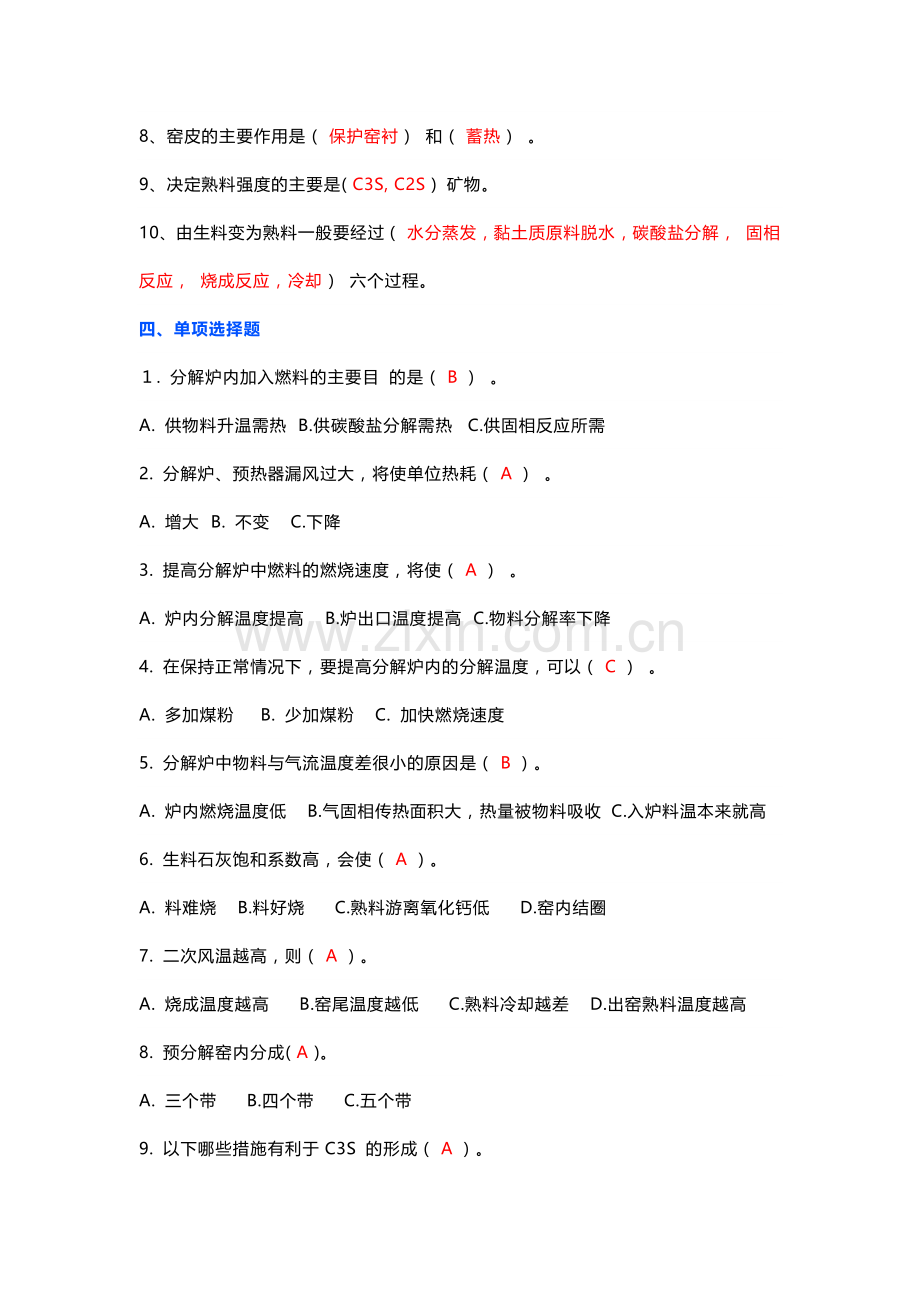

2、F),其中硅酸盐矿物有(C3S,C2S),溶剂矿物有(C3A,C4AF)。3、C3S 形成的必要条件是(适当的液相量和粘度)。4、分解炉中如果煤悬浮不好,则燃烧速度(减慢),炉温将(降低);而出炉气温将升高,物料分解率将(下降)。5、旋风预热器的旋风筒作用是(气料分离),连接管道的作用是(传热)。6、窑头负压一般为(-20 至-50Pa)。7、新型干法回转窑内通常分为(过渡)带、(烧成)带和(冷却)带。8、窑皮的主要作用是(保护窑衬)和(蓄热)。9、决定熟料强度的主要是(C3S,C2S)矿物。10、由生料变为熟料一般要经过(水分蒸发,黏土质原料脱水,碳酸盐分解,固相反应,烧成反应,冷却)六个过
3、程。四、单项选择题.分解炉内加入燃料的主要目 的是(B)。A.供物料升温需热 B.供碳酸盐分解需热 C.供固相反应所需 2.分解炉、预热器漏风过大,将使单位热耗(A)。A.增大 B.不变 C.下降 3.提高分解炉中燃料的燃烧速度,将使(A)。A.炉内分解温度提高 B.炉出口温度提高 C.物料分解率下降 4.在保持正常情况下,要提高分解炉内的分解温度,可以(C)。A.多加煤粉 B.少加煤粉 C.加快燃烧速度 5.分解炉中物料与气流温度差很小的原因是(B)。A.炉内燃烧温度低 B.气固相传热面积大,热量被物料吸收 C.入炉料温本来就高 6.生料石灰饱和系数高,会使(A)。A.料难烧 B.料好烧 C
4、.熟料游离氧化钙低 D.窑内结圈 7.二次风温越高,则(A)。A.烧成温度越高 B.窑尾温度越低 C.熟料冷却越差 D.出窑熟料温度越高 8.预分解窑内分成(A)。A.三个带 B.四个带 C.五个带 9.以下哪些措施有利于 C3S 的形成(A)。A.降低液相粘度 B.减少液相量 C.提供较多热量 10.硅酸盐水泥熟料中液相量一般在(A)。A.20%30%B.10%20%C.0%40%11.回转窑内的窑皮形成位置在(B)。A.冷却带 B.烧成带 C.分解带 D.固相反应 12.回转窑烧成带的传热方式主要为(C)。A.传导传热 B.对流传热 C.辐射传热 D.对流换热 13.预分解系统的分解率的合
5、适的范围(D)。A.50 60%B.60 70%C.100%D.85 95%14.熟料形成过程中,固相反应的特点是(A)。A.放出热量 B.吸收热量 C.既不吸热也不放热 15.分解炉内料粉分解所用时间范围大致是(B)。A.410 分钟 B.410 秒 C.410 小时 D.半小时 16.影响预热器传热效率的主要因素是:(B)。A.停留时间、物料分散度、物料气流温差 B.停留时间、分散度、撒料板位置 C.停留时间、撒料板位置、三次风温 17.固相反应带的传热方式以哪种为主(B)。A.传导传热 B.辐射传热 C.对流传热 D.对流导热 五、简答题 1.急冷对熟料质量有何作用?答:防止 C3S 晶
6、体长大而强度降低且难以粉磨,防止 C3S 分解和 C2S 的晶型转变使熟料强度降低,减少 MgO 晶体析出,使其凝结于玻璃体中,避免造成水泥安定性不良,减少 C3A 晶体析出,不使水泥出现快凝现象,并提高水泥的抗硫酸盐性能,使熟料产生应力,增大熟料的易磨性,急冷还可以收回热量,提高热的利用率。2影响碳酸钙分解速度的因素有哪些?答:(1)石灰石原料的特性;(2)生料细度和颗粒级配;(3)生料悬浮分散程度;(4)温度;(5)窑系统的 CO2 分压;(6)生料半粘土组分的性质。3.预分解窑系统的传热方式有哪几种?答:辐射,对流,传导,料气混合悬浮传热和分离传热。4.C3S 的形成条件有哪些?答:C3
7、S 的形成条件:温度 1300-1450-1300,液相量 20%-30%,时间 10min-20min(回转窑)。5.生料均化的目的是什么?答:生料均化的目的是为了消除戒缩小入窑生料成分的波动,使生料化学成分均匀稳定,它对稳定熟料的成分、稳定窑的热工制度、提高熟料的产质量具有重要的意义。6.降低 f-CaO 的工艺措施有哪些?答:(1)配料要合理,KH 不要太高。(2)合理控制生料细度。(3)生料均化要好。(4)物料煅烧时要保证一定的液相量和液相粘度。(5)熟料急冷,以免产生体积膨胀。六、计算题 1.出磨生料的化学成份如下:CaO=43.04%,SiO2=14.19%,Al2O3=2.82%
8、,Fe2O3=1.77%,MgO=1.86%,请计算生料的 KH,SM,IM 三率值大小。答案:KH=(43.04-1.65*2.82-0.35*1.77)/2.80/14.19=0.951 SM=14.19/(2.82+1.77)=3.09 IM=2.82/1.77=1.59 2.出窑熟料的化学成分如下:CaO=64.61%,SiO2=21.51%,Al2O3=4.45%,Fe2O3=2.95%,MgO=1.86%,请计算熟料的 KH,SM,IM 三率值大小,试计算在 1450时的液相量。答案:KH=(64.61-1.65*4.45-0.35*2.95)/2.80/21.51=0.934 SM=21.51/(4.45+2.95)=2.91 IM=4.45/2.95=1.51 L1450=3.0*4.45%+2.25*2.95%+1.86%=21.85%
