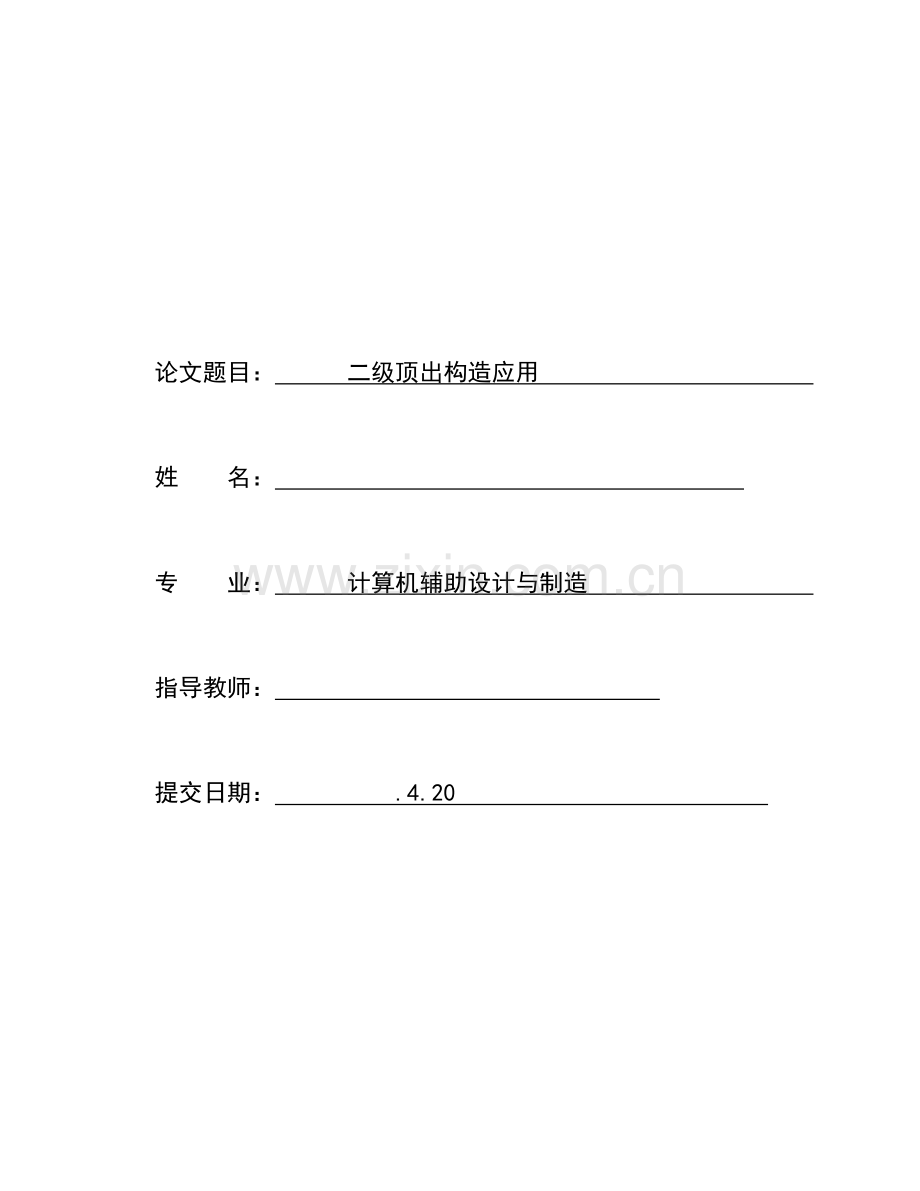

论文题目： 二级顶出构造应用

姓 名：

专 业： 计算机辅助设计与制造

指导教师：

提交日期： .4.20

目录

一.绪论………………………………………………………. 3

二.单推板式脱模机构…………………………………………...4

2.1 机械气动二级脱模机构 …………………………………………………….4

2.2 推板顶出二级脱模机构…………………………………………………..5

2.3. 推板、推杆顶出二级脱模机构 ……………………………………………..5

2.4 拉钩推杆式二级脱模机构…………………………………………………..8

2.5．楔板滑块式二级脱模机构…………………………………………………..9

  2.6 U形框架式二次顶出构造…………………………………………………..10

2.7 斜导柱滑块式二级脱模机构……………………………………………….11

2.8掖压式二次顶出构造………………………………………………………...12

三. 双推板式脱模机构………………………………………….12

3.1 三角滑块式二次顶出机构……………………………………………………`13

3.2  弹簧式双顶出机构…………………………………………………………13

3.3 杠杆式双顶出机构…………………………………………………………14

总结………………………………………………………………..15

道谢………………………………………………………………..15

参照文献…………………………………………………………..15

二级顶出构造应用

内容摘要

　 以及设计要点。为从事模具设计工作人员更合理更经济选用二次顶出方式提供借鉴。制品顶出方式对塑件质量和生产效率有着重要影响。由于二次顶出有着防止产品顶裂等长处，有时为防止一次脱模塑件受力过大，也采用二次脱模如薄壁深腔塑件或形状复杂塑件，由于塑件与模具接触面积很大，若一次顶出易使塑件破裂或变形，因而采用二次脱模以分散脱模力，保证塑件质量，使得二次顶出运用越来越广。本文简介了二次顶出常用构造形式、合用场所
 关键词：注塑模；二次脱模； 二次顶出

一．绪论

二次脱模机构，即在动模和定模两侧都设有脱模机构，无论制品留在那一侧均能脱出。
在塑件注塑成型后，塑件从模具型腔中脱出，无论是采用单一或多元件顶出机构，其脱模工作一般都是一次性完毕。但有时由于塑件特殊形状或生产自动化需要，在一次脱模工作完毕后，塑件仍难以从型腔中取出或不能自动脱落，此时就必要再增长一次脱模动作才能使塑件脱落。例如一次顶出后塑件一某些嵌在推件板内或挂在推杆上，则可通过第二次顶出使制品落下。有时为防止一次脱模塑件受力过大，也采用二次脱模如薄壁深腔塑件或形状复杂塑件，由于塑件与模具接触面积很大，若一次顶出易使塑件破裂或变形，因而采用二次脱模以分散脱模力，保证塑件质量。
双脱模机构和二次脱模机构有时难以区别，双脱模机构一般用于塑件对动模和定模附着力和包紧力相差不大时，例如所成型塑件在动模和定模边都设有型芯，且塑件对两型芯收缩力和包紧力都相差不多时，又如塑件由于内外壁脱模斜度不相等原因导致对动定模留模倾向难以判断时，这时应采用双

有些塑件无论是采用单一或多元顶出机构，由于特殊形状或自动化生产需要，在一次脱模动作完毕后，仍难于从型腔中取出或不能自动脱落，此时就必要再增长一次脱模顶出动作才能使塑件脱落；有时为防止一次脱模塑件受力过大，也采用二次脱模顶出，以保证塑件质量，此类机构称为二次顶出机构,二次顶出机构可以分为单推板二次顶出构造和双推板二次顶出机构.
单组推板二次顶出机构是指在顶出机构中只设置了一组推板和推杆固定板，而另一次顶出则是靠某些特殊零件运动来实现。弹簧式二次顶出机构就是一种单推板二次顶出机构，除此之外常用单推板二次顶出机构尚有：斜楔滑块式二次顶出机构、摆块拉杆式二次顶出机构、U形限制架式二次顶出机构、滑块式二次顶出机构等。

二.单推板式脱模机构

2.1.机械气动二级脱模机构

这种是最简朴二次脱模机构，该机构采用机械和压缩空气顶出相结合措施，如图所示用推板脱出一段距离后再从型腔内通入压缩空气，使塑件完全从型腔内脱出。

图2.1-1
工作原理
气动双顶出机构,开模时,首先定模电磁阀启动,使塑件脱离定模而留在动模型芯上,定模电磁阀关闭开模终了时,动模电磁阀启动把塑件吹落。
功能及作用
在动模与定模上均有进气口和气阀。
技术规定

应用范围
合用于塑件为薄壁罩形件 ，周围带凸缘 塑件。

2.2推板顶出二级脱模机构

模具设计时要点，推板动作使塑件均匀受力而克服了对型芯包紧力，防止因塑件受力集中及脱模阻力大而翻边变形，动作可靠简朴。设计时应注意顶出总行程大与第一次脱模距h1加第二次脱模距h2，本机构合用于塑件单向截面带有凹勾形状，脱模包紧力较大一模一腔中小型注射模具。1-推件版  2-打杆 3-限位螺母 4-导柱 5-凸模
      推件板顶出机构动作原理是:开模后来,塑件包紧凸模5留在上模，在压力机滑块上装有打杆2，打杆向下打击推件板1,推件板1将塑件从凸模5上推下。
      推件板顶出距离L由限位螺母3调整。该顶出机构合用于单型腔或型腔少压模，由于当型腔较多时，推件板易卡死在型芯上。

图2.2-1

2.3.推板、推杆顶出二级脱模机构

 固定式压模顶出机构形式诸多，一般采用推杆顶出机构、推管顶出机构、推件板顶出机构、凹模顶出机构和二级顶出机构等。

图2.3-1
图-1推杆顶出机构
1-下模座板 2-推板 3-导套 4-导柱
5-挡销 6-推杆 7-尾轴

      (1)推杆顶出机构 由于热固性塑件具有良好刚性，因此，推杆顶出是压制热固性塑件最常用顶出机构，如图-1所示。该机构构造简朴，但在塑件上会留下痕迹。推杆顶出机构常安装在压模下模，应尽量靠近型芯，并应尽量避开塑件外表面及安装基面。假如推杆需设置在塑件安装基面上，推杆尽量不要比基面低，应压入塑件内0.1mm 左
右。推杆固定措施和配合如图-2所示。

图2.3-2
图-2推杆固定措施及配合
h = h -(l~2)    d1= d + (3-5)
D1= d1 + (O.2~0.8)
D3= D+(l~2)
1一推杆固定板2-型腔板3—推杆

图2.3-3
1-推板2—推管3-尾轴

(2)推管顶出机构空心薄壁塑件常用推管顶出机构，如图-2所示。其特点是塑件受力均匀，运动平稳可靠。
      (3)推件板顶出机构脱模轻易产生变形薄壁塑件或平板塑件多采用此机构。由于压模型芯多设在上模，因而，推件板亦多装在上模，如图-4所示。但假如型芯设在下模，则推件板也对应地装在下模。
图2.3-4 推件板顶出机构
       1-推件版  2-打杆 3-限位螺母 4-导柱 5-凸模

      推件板顶出机构动作原理是:开模后来,塑件包紧凸模5留在上模，在压力机滑块上装有打杆2，打杆向下打击推件板1,推件板1将塑件从凸模5上推下。
      推件板顶出距离L由限位螺母3调整。该顶出机构合用于单型腔或型腔少压模，由于当型腔较多时，推件板易卡死在型芯上。
      (4)其她顶出机构压模顶出机构除上述三种常用机构外，尚有凹模顶出机构、二级顶出机构等。1)凹模顶出机构如图-5所示，上、下模分型后，塑件留在下模内，运用顶出机构将凹模3推起，使塑件与型芯4分开。塑件因冷却收缩，故很轻易从凹模3中取出。

图2.3-5凹模顶出机构
         1-推板  2-推杆 3-凹模 4-型芯 5-推杆固定板

  2)二级顶出机构如图-6所示，由于塑件表面有许多肋板，压制后来一次顶出比较困难，音而采用二次顶出机构。顶出开始时，推杆1和弹簧支撑推杆2问时作用，将塑件连同活动下模4推起，解脱了外围型腔壁对塑件包紧力。待弹簧支撑推杆2上螺母碰到下加热板(支承板) 3后，弹簧支承推杆2和与之连接在一起活动下模4停止运动，推杆1继续向上运动，使塑件与活动下模4分离而脱模。

图2.3-6 二级顶出机构
1-推杆 2-弹簧支撑推杆 3-下加热板
   4-活动下模 5-挡销 6-下模座板

2.4．拉钩推杆式二级脱模机构

 如图所示，其作用原理类似于图，分型时，到一定距离时，拉钩拖动凹模板做定距离移动，完毕一次脱模，继续分型到拉钩上横杆被动模边凸块顶起，使拉钩与凹模板脱钩，再由推杆从凹模中顶出塑件。

图2.4--1

2.5．楔板滑块式二级脱模机构

如图所示，分型后脱穆机构动作，推板推进推件板中心推杆一同向前，塑件脱离主型芯，但某些仍嵌在推板内，到一定位置后推板两旁滑块和动模楔形块相撞，滑块上钻有圆孔，此时滑块向内移动，致使推杆尾部落入滑块孔中，推件板停止前进，中心推杆继续前进将塑件从推件板中顶出。、

工作原理
顶出前期，注塑机顶杆推进8推杆1、4和推件板3同步移动，使制品从型芯2上脱开一定距离，完毕第一次顶出。继续顶出时，由于三角块7作用下使推杆1做超前于推件板3移动，从而将制品从型腔中顶出。
功能及作用
推进塑件平稳，安全、可靠，保证零件完整性。
技术规定
推杆与推杆孔之间一般采用 H7/f8 配合。
应用范围
合用于塑件为薄壁罩形件等。

图2.5-1

2.6 U形框架式二次顶出机构

模具构造特点是在动模固定板上安装了U型框架2,在顶出板上装有摆杆3,在型腔推件板6上装有圆柱销8,在推件板6上装有限位钉4.顶出时,首先摆杆3受U型框架2约束,使它只能作直线运动,进行第一次顶出,当限位钉4碰上限位拉板时,同步摆杆3脱离U型框架2,摆杆3摆动,此时型腔推件板6停止运动,完毕第一次顶出.顶杆5继续运动,将制件从凹里顶出,完毕第二次顶出.

图2.6-1

2.7．斜导柱滑块式二级脱模机构

如图所示开模后，注塑机中心顶杆推进推板，使推件板和中心推杆同步动作，完毕一次顶出。滑块在斜销作用下移动，使推杆移动速度不不不小于推件板，完毕二次顶出。

图2.7-1
１．定距钉 ２．动模座板 ３．垫块 ４．推板 ５．推杆固定板 ６．支承板 ７． 型芯固定板 ８、９． 导套 １０． 尼龙锁模器 １１． 导柱１２．限位螺钉 １３．型芯 １４．型腔固定板 １５．限位挡板 １６．定模型腔镶块 １７．定位圈 １８．浇口套 １９．压缩弹簧 ２０、２４、２７、３０、４０．螺钉 ２１．弹簧钢珠定位装置 ２２．定模座板 ２３．弯销 ２５．侧型芯滑块 ２６．推板导柱 ２８．限位销 ２９．弹簧 ３１．滑块３２．推板顶杆 ３３．楔形块 ３４．推杆 ３５．推件板 ３６．楔紧块３７．哈夫滑块 ３８．斜导柱 ３９．弹簧挡板定位装置 ４１．定距拉板

2.8液压式二次顶出机构

顶出动作是用液压油缸活塞顶动推件板,完毕第一次顶出,然后用顶出杆从推件板中顶出制件,完毕第二次顶出.特点是第一次顶出运用了液压力,要配置专门油缸.

图2.8-1

三.双推板式脱模机构
双推板二次顶出机构是在模具中设置两组推板，它们分别带动一组顶出零件实现塑件二次脱模顶出动作。 常用双推板二次顶出机构有：三角滑块二次顶出机构、摆钩式二次顶出机构、八字摆杆式二次顶出机构、卡爪式二次顶出机构。

3.1三角滑块式二次顶出机构

模具构造特点是在一次顶出板3上装有三角形滑块1，二次顶出板4上斜面和三角形滑块1斜面配合，顶杆6装在一极顶出板3上，顶杆5装在二级顶出板4上。顶出时一极顶出板3和二级顶出板4一起运动，制件、凹模推件板一起和型芯发生相对运动，进而第一次顶出。当运动到三角形滑块1和压块9相遇时，三角形滑块1推进二级顶出板4加速运动，使顶杆6将制件从凹模推件板里顶出来，完毕第二次顶出运动。

图3.1-1

3.2弹簧式双顶出机构

工作原理
运用弹簧弹力使塑件从定模内首先脱出而留于动模,然后再从动模上顶出形式。
功能及作用
这种构造简朴紧凑 ,运用弹簧弹力使塑件顶出，此种机构简朴紧凑。
技术规定

应用范围
适合于塑件定模粘附力不大且脱模距离不长状况。

弹簧式双顶出机构

图3.2-1

3.3.杠杆式双顶出机构

工作原理
运用杠杆作用实现定模顶出构造,开模时固定于动模上滚轮压动杠杆,使定模推进机构动作，迫使塑件留于动模上,然后再由动模顶出塑件。
功能及作用
这种构造简朴紧凑 ,运用杠杆使塑件顶出。
技术规定

应用范围
适合于定模上所需脱模力不大 ，顶出距离不长时塑件。

杠杆式双顶出机构

图3.3-1

结束语

老式二级脱模机构种类繁多,有机构复杂,加工精度高,制导致本高,生产周期长;有存在诸如强度和可靠性等问题.能否设计一套通用,简朴,加工轻易构造就显得比较重要了.老式二次脱模机构都是在模具上考虑,而通用二级脱模机构是在机床和模具上共同考虑,模具上这一某些是按照通用机“通用”这一特点来考虑,不过这需要模具设计人员根据塑件构造,决定第二级脱模是中心脱模还是周围脱模来设计模具,不是像老式以单推板是式和双推板式来区别.机床上这一构造 可靠,是纯机械式通用构造。

道谢
我感谢学院给咱们发明良好学习环境和专业教师们诲人不倦辅导，以及指导教师细心指导让我有所学。她们一直是我学习楷模，在毕业来临之际我真心说一声教师你们幸苦了。

参照文献
[1] 吴崇峰，徐竹青，高雨茁，潘叶青. 塑料注射模具顶出机构CAD[A]. 第一届国际模具技术会议论文集[C]，
[2] 刘杰,莫健华,李庆,李松,黄树槐. 板壳件数字化塑性成形过程有限元模仿[A]. 第一届国际模具技术会议论文集[C]， .
[3] 魏礼和. 怎样迅速生产注射塑料零件[A]. ’中华人民共和国工程塑料加工应用技术研讨会论文集[C]， .
[4] 刘来英,周利民,王振宝. 塑料制品和模具集成设计[A]. 面向制造业自动化与信息化技术创新设计基本技术——中华人民共和国机械工程学会年会暨第九届特种加工学术年会论文集[C]， .
[5] 申长雨,陈静波,刘春太,李倩. 塑料成型加工讲座(第六讲) 注塑成型制品质量控制[A]. ’中华人民共和国工程塑料加工应用技术研讨会论文集[C]， .
[6] 申长雨,陈静波,刘春太,李倩. 塑料成型加工讲座(第八讲) 反应注射成型技术[A]. ’中华人民共和国工程塑料加工应用技术研讨会论文集[C]， .
[7]
刘铁山. 注塑模顶出机构智能化设计系统研究与开发[D]大连理工大学， .
[8]
张学良. 注塑模脱模机构智能化设计系统关键技术研究与实现[D]浙江大学， .
[9]
唐丽英. 基于AutoCAD注塑模顶出机构CAD系统开发[D]天津科技大学， .
