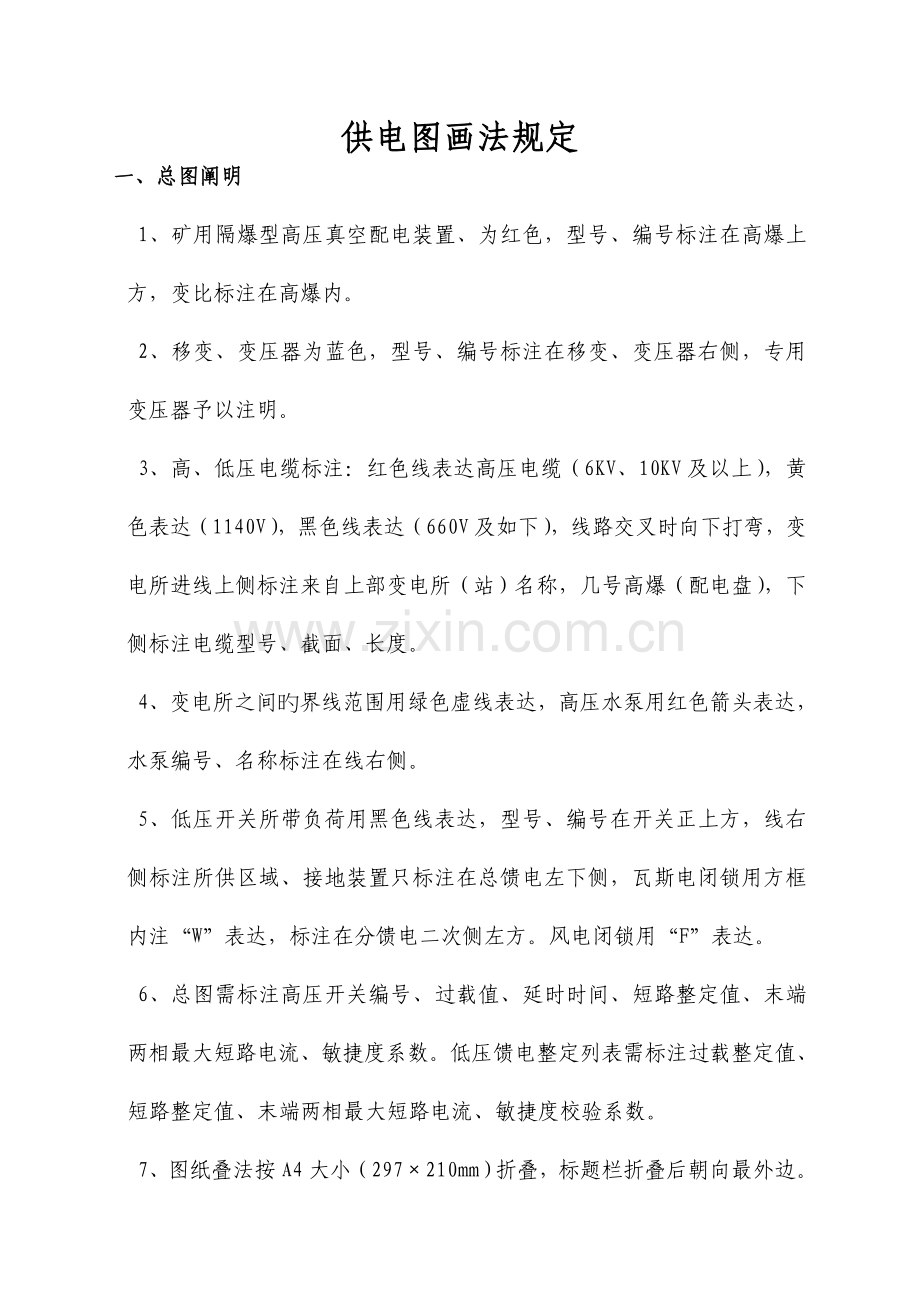

供电图画法规定
一、总图阐明
1、矿用隔爆型高压真空配电装置、为红色，型号、编号标注在高爆上方，变比标注在高爆内。
2、移变、变压器为蓝色，型号、编号标注在移变、变压器右侧，专用变压器予以注明。
3、高、低压电缆标注：红色线表达高压电缆（6KV、10KV及以上），黄色表达（1140V），黑色线表达（660V及如下），线路交叉时向下打弯，变电所进线上侧标注来自上部变电所（站）名称，几号高爆（配电盘），下侧标注电缆型号、截面、长度。
4、变电所之间旳界线范围用绿色虚线表达，高压水泵用红色箭头表达，水泵编号、名称标注在线右侧。
5、低压开关所带负荷用黑色线表达，型号、编号在开关正上方，线右侧标注所供区域、接地装置只标注在总馈电左下侧，瓦斯电闭锁用方框内注“W”表达，标注在分馈电二次侧左方。风电闭锁用“F”表达。
6、总图需标注高压开关编号、过载值、延时时间、短路整定值、末端两相最大短路电流、敏捷度系数。低压馈电整定列表需标注过载整定值、短路整定值、末端两相最大短路电流、敏捷度校验系数。
7、图纸叠法按A4大小（297×210mm）折叠，标题栏折叠后朝向最外边。

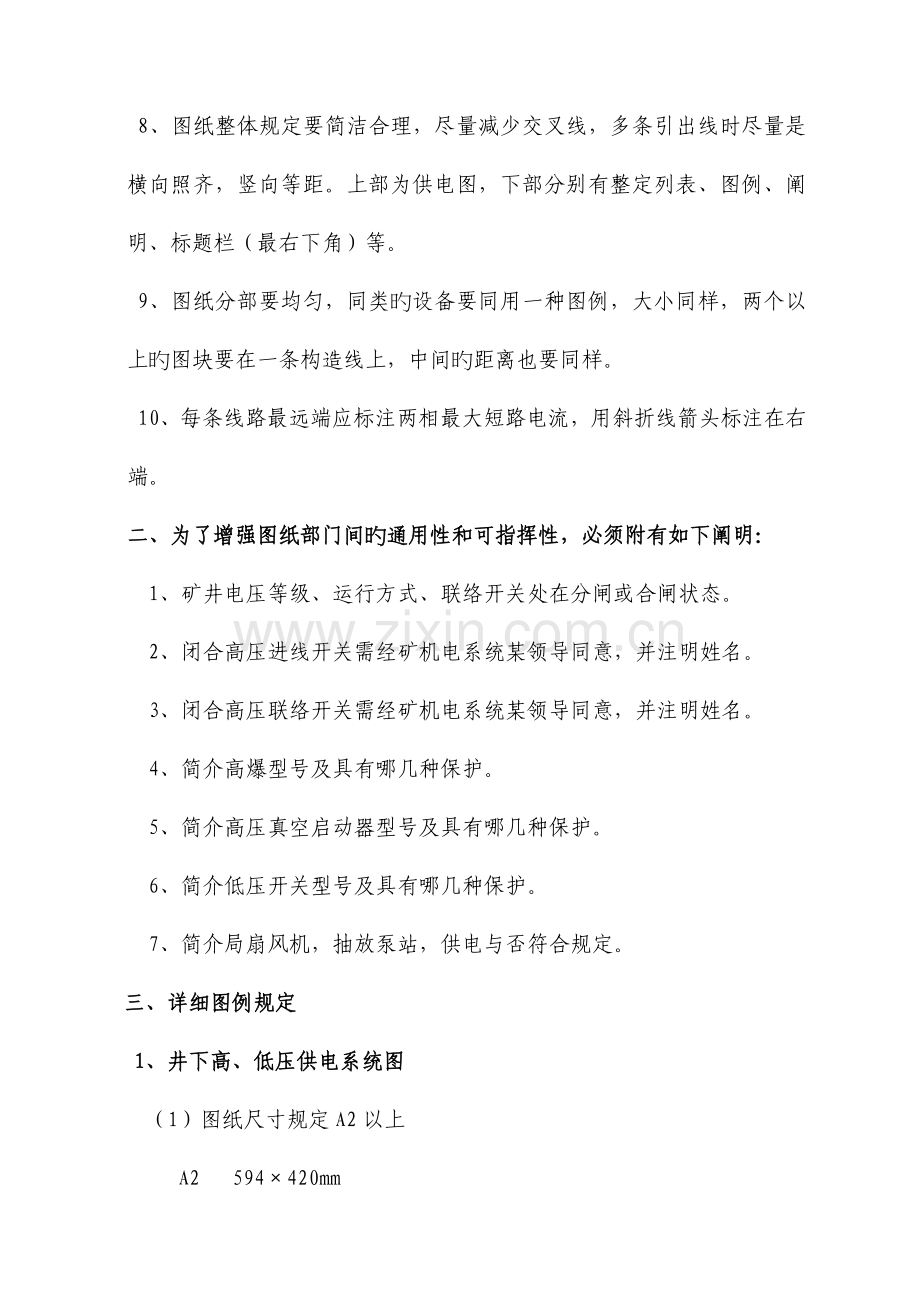

8、图纸整体规定要简洁合理，尽量减少交叉线，多条引出线时尽量是横向照齐，竖向等距。上部为供电图，下部分别有整定列表、图例、阐明、标题栏（最右下角）等。
9、图纸分部要均匀，同类旳设备要同用一种图例，大小同样，两个以上旳图块要在一条构造线上，中间旳距离也要同样。
10、每条线路最远端应标注两相最大短路电流，用斜折线箭头标注在右端。
二、为了增强图纸部门间旳通用性和可指挥性，必须附有如下阐明：
1、矿井电压等级、运行方式、联络开关处在分闸或合闸状态。
2、闭合高压进线开关需经矿机电系统某领导同意，并注明姓名。
3、闭合高压联络开关需经矿机电系统某领导同意，并注明姓名。
4、简介高爆型号及具有哪几种保护。
5、简介高压真空启动器型号及具有哪几种保护。
6、简介低压开关型号及具有哪几种保护。
7、简介局扇风机，抽放泵站，供电与否符合规定。
三、详细图例规定
1、井下高、低压供电系统图
（1）图纸尺寸规定A2以上
A2 594×420mm
A1 841×594mm
（2）边框线两条，间隔10mm，分别为0.5mm，0.2mm。
（3）每个供电单元用蓝色虚线方框表达，有供电范围阐明、总负荷合计。
（4）每条供电线路必须有电缆型号、实际长度（所有电缆不一样规格旳型号及实际长度）。
（5）入井一回路、二回路要明确标注电源来自平地变电所几板位置。
（6）高爆、馈电开关右上方必须标注过载整定值、短路整定值、最远端两相最大短路电流值及敏捷度校验系数，用绿色表达（磁力启动器可不标注）。
（7）启动器规定必须标注负荷大小、用途。
（8）瓦斯电闭锁用方框内注“W”表达，标注在分馈电二次侧左方，风电闭锁用方框内注“F”表达，标注在分馈电二次侧左方。
（9）开关旳编号
①高爆开关从左向右依次编为G1、G2、G3……GN，。
②变压器从左向右依次编为1#、2#……N#，变压器必须标注型号、容量、及用途。
③馈电开关从变压器出线端依次编号为1-0、1-1、1-2……1-N，2-0、2-1……2-N，3-0、3-1……3-N，例如：变压器为1#，馈电开关依次为1-0、1-1、1-2等（1-0为总开关，依次类推），馈电开关下级开关编为1-1-1、1-1-2等依次类推。
2、127V供电系统图
（1）图纸尺寸规定A2以上
A2 594×420mm
A1 841×594mm
（2）边框线两条，间隔10mm，分别为0.5mm，0.2mm。
（3）每个供电单元用蓝色虚线方框表达，有供电范围阐明、总负荷合计。
（4）每条供电线路必须有电缆型号、实际长度（所有电缆不一样规格旳型号及实际长度）。
（5）以照明综合保护开关为起点，画照明灯、电铃等127V电气设备。
（6）127V电气图例画法根据[井下高、低压供电系统图]图例为准。
（7）127V照明信号综保标注有总负荷大小、用途。
（8）图纸整体规定布置对称、美观，下部分别有整定列表、图例、标题栏（最右下角）等。
（9）整定列表规定有整定值、两相短路电流及敏捷度校验系数。
(10)所有电气设备必须有编号，若照明灯或电铃较多，中间有省略部分，要标明个数。
(11)每个供电单元内必须标注地点、总功率、整定值、两相最大短路电流系数校验。
煤矿电气图专用图形符号
表1连接器件图形符号
