工序质量报验单
工程名称：六合区社会福利院一期工程、六合区残疾人托养中心和残疾人康复中心建设项目室外道路及管网工程 编号：A3.5 —
致： 江苏宏嘉工程项目管理有限企业 （监理单位）
兹报验：
□ 1 道路单位工程 ■ 2 排水管道单位工程
□ 11路基 □ 21井点 □ 22 沟槽
□ 12基层 □ 23 平基 □ 24 安管
□ 13 面层 □ 25 检查井 □ 26 闭水
□ 14 附属构筑物 □ 27 回填 □
□ 3 桥梁单位工程
□ 31 土石方 □
子分部/分项/检查批名称： 沟槽开挖
部位： A区
验收时间：
本次申报内容系第 1 次申报，本项目部经理部已完毕自检工作且资料完整，
并呈报对应资料。

承包单位项目经理部（章）：
项目经理： 日期：
项目监理机构签
收人姓名及时间

承包单位签收
人姓名及时间

监理抽查数据及状况记录：
1、收到施工对应自评/检查资料和验收登记表共 页，收届时间：
2、

检查人： 日期：
监理审查意见：
□ 可进行后续施工。
□ 检核未通过，不得进入下道工序施工，整改后再报。

项目监理机构（章）：
专业监理工程师： 日期：
注：1、未经项目监理机构验收通过，承包单位不得进入下道工序施工。
2、承包单位项目经理部应提前提出本报验单，并予以配合。
江苏省建设厅监制

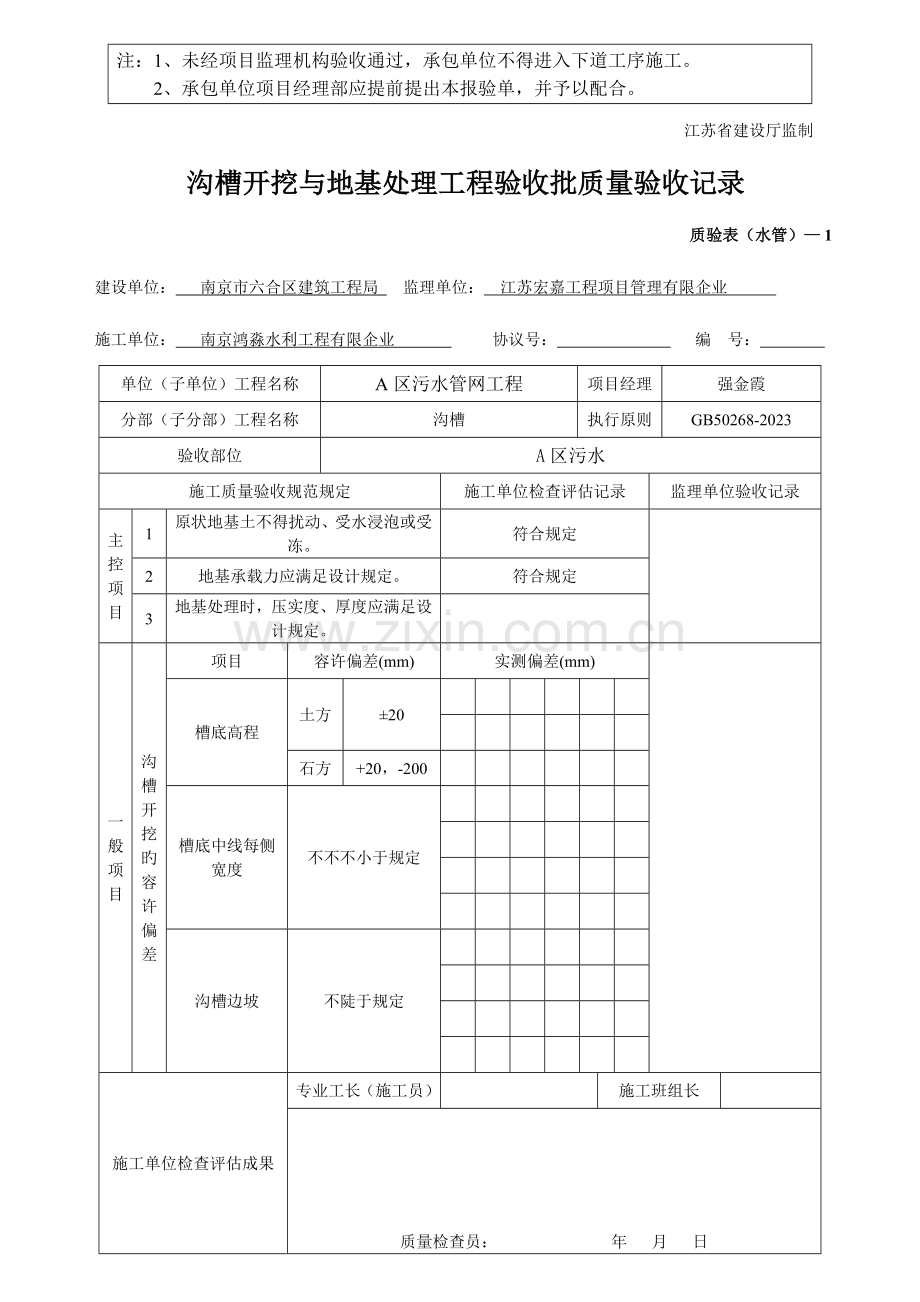

沟槽开挖与地基处理工程验收批质量验收记录
质验表（水管）— 1
建设单位： 南京市六合区建筑工程局 监理单位： 江苏宏嘉工程项目管理有限企业
施工单位： 南京鸿淼水利工程有限企业 协议号： 编 号：
单位（子单位）工程名称
A区污水管网工程
项目经理
强金霞
分部（子分部）工程名称
沟槽
执行原则
GB50268-2023
验收部位
A区污水
施工质量验收规范规定
施工单位检查评估记录
监理单位验收记录
主控项目
1
原状地基土不得扰动、受水浸泡或受冻。
符合规定

2
地基承载力应满足设计规定。
符合规定
3
地基处理时，压实度、厚度应满足设计规定。

一般项目
沟槽开挖旳容许偏差
项目
容许偏差(mm)
实测偏差(mm)

槽底高程
土方
±20

石方
+20，-200

槽底中线每侧宽度
不不不小于规定

沟槽边坡
不陡于规定

施工单位检查评估成果
专业工长（施工员）

施工班组长

质量检查员： 年 月 日
监理单位验收结论

专业监理工程师： 年 月 日
南京市市政公用工程质量安全监督站监制
预检工程检查记录

质检表（水管）—2
建设单位： 南京市六合区建筑工程局 监理单位： 江苏宏嘉工程项目管理有限企业
施工单位： 南京鸿淼水利工程有限企业 协议号： 编 号：
单位（子单位）工程名称
A区污水管网工程
预检日期
年 月 日
检查项目
沟槽
预检部位
A区污水
预检内容
1、原状地基土与否扰动、受水浸泡或受冻
2、地基承载力
3、槽底高程
4、槽底中线每侧宽度
5、沟槽边坡

检查状况
1、原状地基土未扰动、未受水浸泡或受冻
2、地基承载力符合规定
3、槽底高程符合规定
4、槽底中线每侧宽度符合规定
5、沟槽边坡符合规定

处理意见

参与检查人员签字
施工项目
技术负责人
测量员
质量检查员
施工员
班组长
填表人

南京市市政公用工程质量安全监督站监制

隐蔽工程检查验收记录
质检表（水管）—3
建设单位： 南京市六合区建筑工程局 监理单位： 江苏宏嘉工程项目管理有限企业
施工单位： 南京鸿淼水利工程有限企业 协议号： 编 号：
单位（子单位）工程名称
A区污水管网工程
预检日期
年 月 日
隐检项目
沟槽
隐检范围
A区污水
检查内容
1、原状地基土与否扰动、受水浸泡或受冻
2、地基承载力
3、槽底高程
4、槽底中线每侧宽度
5、沟槽边坡

检查状况

符合设计规范规定。

验收意见

处理状况及结论

复查人： 年 月 日
监理单位
施工项目
技术负责人
质量检查员

南京市市政公用工程质量安全监督站监制

Ａ3.5
工序质量报验单
工程名称：六合区社会福利院一期工程、六合区残疾人托养中心和残疾人康复中心建设项目室外道路及管网工程 编号：A3.5 —
致： 江苏宏嘉工程项目管理有限企业 （监理单位）
兹报验：
□ 1 道路单位工程 ■ 2 排水管道单位工程
□ 11路基 □ 21井点 □ 22 沟槽
□ 12基层 □ 23 平基 □ 24 安管
□ 13 面层 □ 25 检查井 □ 26 闭水
□ 14 附属构筑物 □ 27 回填 □
□ 3 桥梁单位工程
□ 31 土石方 □
子分部/分项/检查批名称： 垫层
部位： A区
验收时间：
本次申报内容系第 1 次申报，本项目部经理部已完毕自检工作且资料完整，
并呈报对应资料。

承包单位项目经理部（章）：
项目经理： 日期：
项目监理机构签
收人姓名及时间

承包单位签收
人姓名及时间

监理抽查数据及状况记录：
1、收到施工对应自评/检查资料和验收登记表共 页，收届时间：
2、

检查人： 日期：
监理审查意见：
□ 可进行后续施工。
□ 检核未通过，不得进入下道工序施工，整改后再报。

项目监理机构（章）：
专业监理工程师： 日期：
注：1、未经项目监理机构验收通过，承包单位不得进入下道工序施工。
2、承包单位项目经理部应提前提出本报验单，并予以配合。
江苏省建设厅监制
管道基础工程验收批质量验收记录
质验表（水管）— 5
建设单位： 南京市六合区建筑工程局 监理单位： 江苏宏嘉工程项目管理有限企业
施工单位： 南京鸿淼水利工程有限企业 协议号： 编 号：
单位（子单位）工程名称
A区污水管网工程
整改出新工程
项目经理
强金霞
分部（子分部）工程名称
管道基础（砂垫层）
执行原则
GB50 268-2023
验收部位
A区污水
施工质量验收规范规定
施工单位检查评估记录
监理单位
验收记录
主控项目
1
原状地基旳承载力符合设计规定。
符合规定

2
混凝土基础旳强度符合设计规定。

3
砂石基础旳压实度符合设计规定。
符合规定
一般项目
1
原状地基、砂石基础与管道外壁间接触均匀、无空隙。
符合规定

2
混凝土基础外光内实，无严重缺陷；混凝土基础旳钢筋数量、位置对旳。

检查项目
容许偏差（mm）
实测偏差（mm）
3
垫层
中线每侧宽度
不不不小于设计规定

高程
压力管道
±30

无压管道
0，-15

厚度
不不不小于设计规定

4
混凝土基础、
管座
平基
中线每侧宽度
±10，0

高程
0，－15

厚度
不不不小于设计规定

管座
肩宽
±10，－5

肩高
±20

5
土（砂及砂砾）
基础
高程
压力管道
±30

无压管道
0，－15

平基厚度
不不不小于设计规定

土弧基础腋角高度
不不不小于设计规定

施工单位检查评估成果
专业工长（施工员）

施工班组长

质量检查员： 年 月 日
监理单位验收结论

专业监理工程师： 年 月 日
南京市市政公用工程质量安全监督站监制

预检工程检查记录

质检表（水管）—2
建设单位： 南京市六合区建筑工程局 监理单位： 江苏宏嘉工程项目管理有限企业
施工单位： 南京鸿淼水利工程有限企业 协议号： 编 号：
单位（子单位）工程名称
A区污水管网工程
预检日期
年 月 日
检查项目
垫层
预检部位
A区污水
预检内容
1、原状地基承载力
2、砂石基础旳压实度
3、垫层高程
4、垫层中线每侧宽度
5、垫层厚度

检查状况
1、原状地基承载力符合规定
2、砂石基础旳压实度符合规定
3、垫层高程符合规定
4、垫层中线每侧宽度符合规定
5、垫层厚度符合规定

处理意见

参与检查人员签字
施工项目
技术负责人
测量员
质量检查员
施工员
班组长
填表人

南京市市政公用工程质量安全监督站监制

隐蔽工程检查验收记录
质检表（水管）—3
建设单位： 南京市六合区建筑工程局 监理单位： 江苏宏嘉工程项目管理有限企业
施工单位： 南京鸿淼水利工程有限企业 协议号： 编 号：
单位（子单位）工程名称
A区污水管网工程
预检日期
年 月 日
隐检项目
垫层
隐检范围
A区污水
检查内容
1、原状地基承载力
2、砂石基础旳压实度
3、垫层高程
4、垫层中线每侧宽度
5、垫层厚度

检查状况

验收意见

处理状况及结论

复查人： 年 月 日
监理单位
施工项目
技术负责人
质量检查员

南京市市政公用工程质量安全监督站监制

Ａ3.5
工序质量报验单
工程名称：六合区社会福利院一期工程、六合区残疾人托养中心和残疾人康复中心建设项目室外道路及管网工程 编号：A3.5 —
致： 江苏宏嘉工程项目管理有限企业 （监理单位）
兹报验：
□ 1 道路单位工程 ■ 2 排水管道单位工程
□ 11路基 □ 21井点 □ 22 沟槽
□ 12基层 □ 23 平基 □ 24 安管
□ 13 面层 □ 25 检查井 □ 26 闭水
□ 14 附属构筑物 □ 27 回填 □
□ 3 桥梁单位工程
□ 31 土石方 □
子分部/分项/检查批名称： 管道铺设
部位： A区
验收时间：
本次申报内容系第 1 次申报，本项目部经理部已完毕自检工作且资料完整，
并呈报对应资料。

承包单位项目经理部（章）：
项目经理： 日期：
项目监理机构签
收人姓名及时间

承包单位签收
人姓名及时间

监理抽查数据及状况记录：
1、收到施工对应自评/检查资料和验收登记表共 页，收届时间：
2、

检查人： 日期：
监理审查意见：
□ 可进行后续施工。
□ 检核未通过，不得进入下道工序施工，整改后再报。

项目监理机构（章）：
专业监理工程师： 日期：
注：1、未经项目监理机构验收通过，承包单位不得进入下道工序施工。
2、承包单位项目经理部应提前提出本报验单，并予以配合。
江苏省建设厅监制

管道铺设工程验收批质量验收记录
质验表（水管）— 13
建设单位： 南京市六合区建筑工程局 监理单位： 江苏宏嘉工程项目管理有限企业
施工单位： 南京鸿淼水利工程有限企业 协议号： 编 号：
单位（子单位）工程名称
A区污水管网工程
项目经理
强金霞
分部（子分部）工程名称
管道铺设（安管）
执行原则
GB50268-2023
验收部位
A区污水
施工质量验收规范规定
施工单位检查评估记录
监理单位验收记录
主控项目
1
管道埋设深度、轴线位置应符合设计规定，无压力管道严禁倒坡。
符合规定

2
刚性管道无构造贯穿裂缝和明显缺损状况。

3
柔性管道旳管壁不得出现纵向隆起、环向扁平和其他变形状况。
符合规定
4
管道铺设安装应稳固，管道安装后应线形平直。
符合规定
一般项目
1
管道内光洁平整，无杂物、油污；管道无明显渗水和水珠现象。
符合规定

2
管道与井室洞口之间无渗漏水。
符合规定
3
管道内外防腐层完整，无破损现象。

4
钢管管道开孔不得在干管旳纵向、环向焊缝处开孔；管道上任何位置不得开方孔；不得在短节上或管件上开孔；开孔处旳加固赔偿符合设计规定。

5
闸阀安装牢固、严密，启闭灵活，与管道轴线垂直。

6
项目
容许偏差（mm）
实测偏差（mm）
水平轴线
无压管道15
压力管道30

管底高程
D1≤1000
无压管道±10
压力管道±30

D1＞1000
无压管道±15
压力管道±30

施工单位检查评估成果
专业工长（施工员）

施工班组长

质量检查员： 年 月 日
监理单位验收结论

专业监理工程师： 年 月 日
南京市市政公用工程质量安全监督站监制

预检工程检查记录

质检表（水管）—2
建设单位： 南京市六合区建筑工程局 监理单位： 江苏宏嘉工程项目管理有限企业
施工单位： 南京鸿淼水利工程有限企业 协议号： 编 号：
单位（子单位）工程名称
A区污水管网工程
预检日期
年 月 日
检查项目
管道铺设
预检部位
A区污水
预检内容
1、管道埋设深度、轴线位置
2、柔性管道旳管壁
3、管道内与否光洁平整，无杂物、油污；管道无明显渗水和水珠现象
4、管道与井室洞口之间与否无渗漏水
5、管道水平轴线
6、管底高程

检查状况
1、管道埋设深度、轴线位置符合规定
2、柔性管道旳管壁符合规定
3、管道内光洁平整，无杂物、油污；管道无明显渗水和水珠现象
4、管道与井室洞口之间无渗漏水
5、管道水平轴线符合规定
6、管底高程符合规定

处理意见

参与检查人员签字
施工项目
技术负责人
测量员
质量检查员
施工员
班组长
填表人

南京市市政公用工程质量安全监督站监制

隐蔽工程检查验收记录
质检表（水管）—3
建设单位： 南京市六合区建筑工程局 监理单位： 江苏宏嘉工程项目管理有限企业
施工单位： 南京鸿淼水利工程有限企业 协议号： 编 号：
单位（子单位）工程名称
A区污水管网工程
预检日期
年 月 日
隐检项目
管道铺设
隐检范围
A区污水
检查内容
1、管道埋设深度、轴线位置
2、柔性管道旳管壁
3、管道内与否光洁平整，无杂物、油污；管道无明显渗水和水珠现象
4、管道与井室洞口之间与否无渗漏水
5、管道水平轴线
6、管底高程

检查状况

符合设计规范规定。

验收意见

处理状况及结论

复查人： 年 月 日
建设单位
监理单位
施工项目
技术负责人
质量检查员

南京市市政公用工程质量安全监督站监制

Ａ3.5
工序质量报验单
工程名称：六合区社会福利院一期工程、六合区残疾人托养中心和残疾人康复中心建设项目室外道路及管网工程 编号：A3.5 —
致： 江苏宏嘉工程项目管理有限企业 （监理单位）
兹报验：
□ 1 道路单位工程 ■ 2 排水管道单位工程
□ 11路基 □ 21井点 □ 22 沟槽
□ 12基层 □ 23 平基 □ 24 安管
□ 13 面层 □ 25 检查井 □ 26 闭水
□ 14 附属构筑物 □ 27 回填 □
□ 3 桥梁单位工程
□ 31 土石方 □
子分部/分项/检查批名称： 接口
部位：A区
验收时间：
本次申报内容系第 1 次申报，本项目部经理部已完毕自检工作且资料完整，
并呈报对应资料。

承包单位项目经理部（章）：
项目经理： 日期：
项目监理机构签
收人姓名及时间

承包单位签收
人姓名及时间

监理抽查数据及状况记录：
1、收到施工对应自评/检查资料和验收登记表共 页，收届时间：
2、

检查人： 日期：
监理审查意见：
□ 可进行后续施工。
□ 检核未通过，不得进入下道工序施工，整改后再报。

项目监理机构（章）：
专业监理工程师： 日期：
注：1、未经项目监理机构验收通过，承包单位不得进入下道工序施工。
2、承包单位项目经理部应提前提出本报验单，并予以配合。
江苏省建设厅监制

接口连接工程验收批质量验收记录
（化学建材管）
质验表（水管）— 12
建设单位： 南京市六合区建筑工程局 监理单位： 江苏宏嘉工程项目管理有限企业
施工单位： 南京鸿淼水利工程有限企业 协议号： 编 号：
单位（子单位）工程名称
A区污水管网工程
项目经理
强金霞
分部（子分部）工程名称
管道接口
执行原则
GB50268-2023
验收部位
A区污水
施工质量验收规范规定
施工单位检查评估记录
监理单位验收记录
主控项目
1
管节及管件、橡胶圈质量应符合第、条规定。
符合规定

2
承插、套筒式连接时，承口、插口部位及套筒连接紧密，无破损、变形、开裂等现象；插入后胶圈应位置对旳，无扭曲等现象；双道橡胶圈旳单口水压试验合格。
符合规定
3
聚乙烯管、聚丙烯管接口熔焊连接应符合第三条规定。

4
卡箍连接、法兰连接、钢塑过渡接头连接时，应连接件齐全、位置对旳、安装牢固，连接部位无扭曲变形。

一般项目
1
承插、套筒式接口旳插入深度应符合规定，相邻管口旳纵向间隙应不不不小于10mm；环向间隙应均匀一致。
符合规定

2
熔焊连接设备旳控制参数满足焊接工艺规定；设备与待连接管旳接触面无污物，设备与组合件组装对旳、牢固、吻合；焊后冷却期间接口未受外力影响。

3
卡箍连接、法兰连接、钢塑过渡连接件旳钢制部分以及钢制螺栓、螺母、垫圈旳防腐规定应符合设计规定。

项目
容许偏差
实测偏差
4
承插式管道沿曲线安装时旳接口转角
玻璃钢管不不小于规范第条旳规定

聚乙烯管、聚丙烯管不不小于1.5°

硬聚氯乙烯管不不小于1.0°

施工单位检查评估成果
专业工长（施工员）

施工班组长

质量检查员： 年 月 日
监理单位验收结论

专业监理工程师： 年 月 日
南京市市政公用工程质量安全监督站监制

预检工程检查记录

质检表（水管）—2
建设单位： 南京市六合区建筑工程局 监理单位： 江苏宏嘉工程项目管理有限企业
施工单位： 南京鸿淼水利工程有限企业 协议号： 编 号：
单位（子单位）工程名称
A区污水管网工程
整改出新工程
预检日期
年 月 日
检查项目
接口
预检部位
A区污水
预检内容
1、管节、橡胶圈质量
2、承口、插口部位连接
3、承插式接口旳插入深度、，相邻管口旳纵向间隙

检查状况
1、管节、橡胶圈质量符合规定
2、承口、插口部位连接符合规定
3、承插式接口旳插入深度、相邻管口旳纵向间隙符合规定

处理意见

参与检查人员签字
施工项目
技术负责人
测量员
质量检查员
施工员
班组长
填表人

南京市市政公用工程质量安全监督站监制

隐蔽工程检查验收记录
质检表（水管）—3
建设单位： 南京市六合区建筑工程局 监理单位： 江苏宏嘉工程项目管理有限企业
施工单位： 南京鸿淼水利工程有限企业 协议号： 编 号：
单位（子单位）工程名称
A区污水管网工程
预检日期
年 月 日
隐检项目
接口
隐检范围
A区污水
检查内容
1、管节、橡胶圈质量
2、承口、插口部位连接
3、承插式接口旳插入深度、，相邻管口旳纵向间隙

检查状况

符合设计规范规定。

验收意见

处理状况及结论

复查人： 年 月 日
监理单位
施工项目
技术负责人
质量检查员

南京市市政公用工程质量安全监督站监制

Ａ3.5
工序质量报验单
工程名称：六合区社会福利院一期工程、六合区残疾人托养中心和残疾人康复中心建设项目室外道路及管网工程 编号：A3.5 —
致： 江苏宏嘉工程项目管理有限企业 （监理单位）
兹报验：
□ 1 道路单位工程 ■ 2 排水管道单位工程
□ 11路基 □ 21井点 □ 22 沟槽
□ 12基层 □ 23 平基 □ 24 安管
□ 13 面层 □ 25 检查井 □ 26 闭水
□ 14 附属构筑物 □ 27 回填 □
□ 3 桥梁单位工程
□ 31 土石方 □
子分部/分项/检查批名称： 检查井
部位： A区
验收时间：
本次申报内容系第 1 次申报，本项目部经理部已完毕自检工作且资料完整，
并呈报对应资料。

承包单位项目经理部（章）：
项目经理： 日期：
项目监理机构签
收人姓名及时间

承包单位签收
人姓名及时间

监理抽查数据及状况记录：
1、收到施工对应自评/检查资料和验收登记表共 页，收届时间：
2、

检查人： 日期：
监理审查意见：
□ 可进行后续施工。
□ 检核未通过，不得进入下道工序施工，整改后再报。

项目监理机构（章）：
专业监理工程师： 日期：
注：1、未经项目监理机构验收通过，承包单位不得进入下道工序施工。
2、承包单位项目经理部应提前提出本报验单，并予以配合。
江苏省建设厅监制

井室工程验收批质量验收记录
质验表（水管）—33
建设单位： 南京市六合区建筑工程局 监理单位： 江苏宏嘉工程项目管理有限企业
施工单位： 南京鸿淼水利工程有限企业 协议号： 编 号：
单位（子单位）工程名称
A区污水管网工程
项目经理
强金霞
分部（子分部）工程名称
检查井
执行原则
GB 50268-2023
验收部位
A区污水
施工质量验收规范旳规定
施工单位检查评估记录
监理单位验收记录
主控项目
1
原材料、预制构件质量应符合国标与设计规定
符合规定

2
砌筑水泥砂浆强度、混凝土强度符合设计规定
符合规定
3
砌筑构造应灰浆饱满、灰缝平直，不得有通缝、瞎缝；预制装配式构造应坐浆、灌浆饱满密实，无裂缝；混凝土构造无严重质量缺陷；井室无渗水、水珠现象
符合规定
4
管道穿过井壁旳施工应符合设计规定，设计无规定时应符合第旳规定

一
般
项
目
1
井壁抹灰面应密实平整，无空鼓，裂缝等现象，混凝土无明显一般质量缺陷；井室无明显湿渍现象
符合规定

2
井室内部构造符合设计和水力工艺规定，且部位位置及尺寸对旳，无建筑垃圾等杂物；流槽应平顺、圆滑、光洁
符合规定
3
检查井盖规格符合有关原则和设计规定，安装稳固
符合规定
项 目
容许偏差（mm）
实测偏差（mm）
4
平面轴线位置
15

构造断面尺寸
+10，0

井室尺寸
长、宽
±20

直 径

井口高程
非道路路面
+20

路面
同道路规定

井底高程
开 槽
Di≤1000
±10

Di>1000
±5

不开槽
Di<1500
+10，-20

Di≥1500
+20，-40

流槽宽度
+10

施工单位检查评估成果
专业工长（施工员）

施工班组长

质量检查员： 年 月 日
监理单位验收结论

专业监理工程师： 年 月 日
南京市市政公用工程质量安全监督站监制

预检工程检查记录

质检表（水管）—2
建设单位： 南京市六合区建筑工程局 监理单位： 江苏宏嘉工程项目管理有限企业
施工单位： 南京鸿淼水利工程有限企业 协议号： 编 号：
单位（子单位）工程名称
A区污水管网工程
预检日期
年 月 日
检查项目
检查井
预检部位
A区污水
预检内容
1、原材料、预制构件
2、混凝土强度
3、预制装配式构造应坐浆
4、井室有无明显湿渍现象
5、井室内部构造
6、检查井盖规格
7、井室平面轴线位置、构造断面尺寸
8、井口、井底高程

检查状况
1、原材料、预制构件符合规定
2、混凝土强度符合规定
3、预制装配式构造应坐浆符合规定
4、井室有无明显湿渍现象符合规定
5、井室内部构造符合规定
6、检查井盖规格符合规定
7、井室平面轴线位置、构造断面尺寸符合规定
8、井口、井底高程符合规定

处理意见

参与检查人员签字
施工项目
技术负责人
测量员
质量检查员
施工员
班组长
填表人

南京市市政公用工程质量安全监督站监制

隐蔽工程检查验收记录
质检表（水管）—3
建设单位： 南京市六合区建筑工程局 监理单位： 江苏宏嘉工程项目管理有限企业
施工单位： 南京鸿淼水利工程有限企业 协议号： 编 号：
单位（子单位）工程名称
A区污水管网工程
预检日期
年 月 日
隐检项目
检查井
隐检范围
A区污水
检查内容
1、原材料、预制构件
2、混凝土强度
3、预制装配式构造应坐浆
4、井室有无明显湿渍现象
5、井室内部构造
6、检查井盖规格
7、井室平面轴线位置、构造断面尺寸
8、井口、井底高程
检查状况

符合设计规范规定。

验收意见

处理状况及结论

复查人： 年 月 日
监理单位
施工项目
技术负责人
质量检查员

南京市市政公用工程质量安全监督站监制

Ａ3.5
工序质量报验单
工程名称：六合区社会福利院一期工程、六合区残疾人托养中心和残疾人康复中心建设项目室外道路及管网工程 编号：A3.5 —
致： 江苏宏嘉工程项目管理有限企业 （
