建筑节能设计报告书.doc

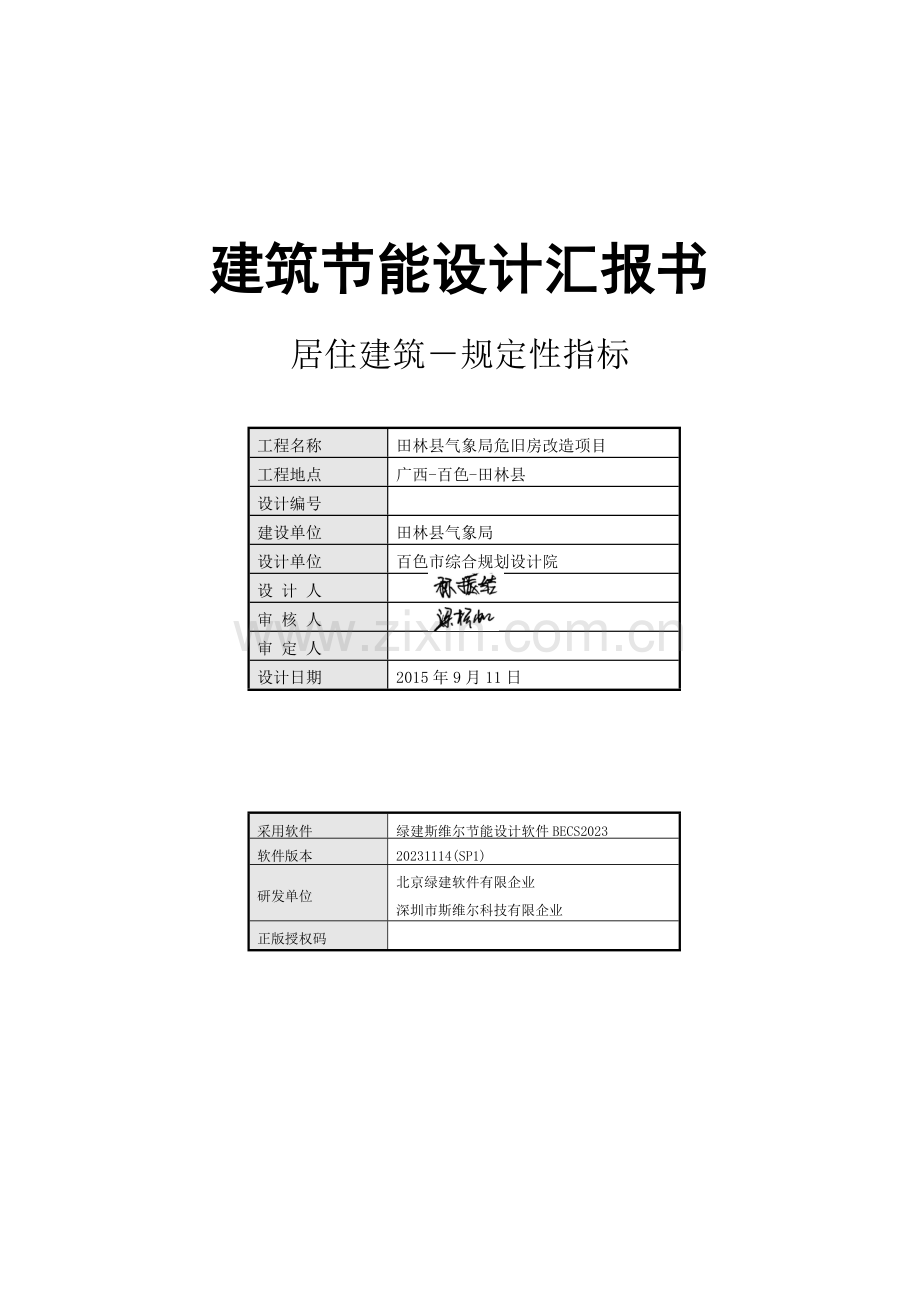

建筑节能设计汇报书
居住建筑－规定性指标

工程名称
田林县气象局危旧房改造项目
工程地点
广西-百色-田林县
设计编号

建设单位
田林县气象局
设计单位
百色市综合规划设计院
设 计 人

审 核 人

审 定 人

设计日期
2015年9月11日

采用软件
绿建斯维尔节能设计软件BECS2023
软件版本
20231114(SP1)
研发单位
北京绿建软件有限企业
深圳市斯维尔科技有限企业
正版授权码

1 建筑概况
工程名称
田林县气象局危旧房改造项目
工程地点
广西-百色-田林县
地理位置
北纬：24.00°
东经：106.60°
建筑面积
地上1257.30㎡ 地下0㎡
建筑层数
地上5 地下0
建筑高度
地上14.5m 地下0.0m
建筑（节能计算）体积
3992.75
建筑（节能计算）外表面积
1864.33
北向角度
118
构造类型
框架构造
外墙太阳辐射吸取系数
0.65
屋顶太阳辐射吸取系数
0.74
2 设计根据
1. 《夏热冬暖地区居住建筑节能设计原则》(JGJ75-2023)
2. 《民用建筑热工设计规范》(GB50176-93)
3. 《建筑外门窗气密，水密，抗风压性能分级及检测措施》（GB/T 7106-2023）

3 工程材料
材料名称
编
号
导热系数λ
蓄热系数S
密度ρ
比热容Cp
蒸汽渗透系数u
备注
W/(m.K)
W/(㎡.K)
kg/m3
J/(kg.K)
g/(m.h.kPa)
水泥砂浆
1
0.930
11.370
1800.0
1050.0
0.0210
来源：《民用建筑热工设计规范（GB50176-93）》
钢筋混凝土
4
1.740
17.200
2500.0
920.0
0.0158
来源：《民用建筑热工设计规范（GB50176-93）》
挤塑聚苯乙烯泡沫板（XPS）(ρ=40)
28
0.030
0.540
40.0
3341.5
0.0000

APP改性沥青防水卷材
29
0.230
9.370
1050.0
1620.0
0.0000

憎水膨胀珍珠岩
30
0.108
1.859
250.0
1761.0
0.0000

细石混凝土（双向配筋）
31
1.740
17.060
2500.0
920.0
0.0000

石灰水泥砂浆（混合砂浆）
32
0.870
10.750
1700.0
1050.0
0.0975

双排四孔混凝土砌块190（双排孔填满聚苯板）
33
0.480
6.000
1350.0
1050.0
0.0140

EVB保温砂浆
34
0.070
1.590
300.0
1000.0
0.0000

抗裂防水砂浆
35
0.930
11.370
1800.0
1050.0
0.0210

4 窗墙面积比
4.1 窗墙面积比
朝向
窗面积(㎡)
墙面积(㎡)
窗墙比
限值
结论
南向
101.90
462.00
0.22
0.40
满足
北向
91.10
461.40
0.20
0.40
满足
东向
0.00
251.40
0.00
0.30
满足
西向
0.00
251.40
0.00
0.30
满足
《原则》根据
《夏热冬暖地区居住建筑节能设计原则》(JGJ75-2023)第条
原则规定
各朝向窗墙比不超过限值
结论
满足
4.2 外窗表
朝向
编号
尺寸
楼层
数量
单个面积
合计面积
南向
101.90
C2615
2.60×1.50
1~5
10
3.90
39.00
TC1617[1617]
1.60×1.70
1~5
10
2.72
27.20
TC2117[2117]
2.10×1.70
1~5
10
3.57
35.70
北向
91.10
C1211
1.20×1.05
1~5
5
1.26
6.30
C1417
1.40×1.70
1~5
10
2.38
23.80
C1815
1.80×1.50
1~5
10
2.70
27.00
TC2023[2023]
2.00×1.70
1~5
10
3.40
34.00
5 窗地面积比
楼层
房间编号
房间面积
窗编号
窗面积
窗类型
窗地比
结论
2
X007(最不利房间)
16.46
C1417
2.38
外窗
0.1446
满足

原则根据
《夏热冬暖地区居住建筑节能设计原则》(JGJ75-2023)第条
原则规定
建筑旳卧室、书房、客厅等重要房间旳房间窗地面积比不应不不小于1/7
结论
满足

6 可见光透射比
房间编号
窗地比
最不利窗编号
最不利透射比
透射比限值
X008@1(最不利房间)
0.14
C1417
0.80
0.40
原则根据
《夏热冬暖地区居住建筑节能设计原则》(JGJ75-2023)第条
原则规定
当房间窗地面积比不不小于1/5时，外窗玻璃旳可见光透射比不应不不小于0.4
结论
满足
7 屋顶构造
7.1 屋顶构造一
材料名称
（由外到内）
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
细石混凝土（双向配筋）
40
1.740
17.060
1.00
0.023
0.392
APP改性沥青防水卷材
8
0.230
9.370
1.00
0.035
0.326
水泥砂浆
20
0.930
11.370
1.00
0.022
0.245
憎水膨胀珍珠岩
20
0.108
1.859
1.50
0.123
0.344
挤塑聚苯乙烯泡沫板（XPS）(ρ=40)
30
0.030
0.540
1.20
0.833
0.540
钢筋混凝土
100
1.740
17.200
1.00
0.057
0.989
各层之和∑
218
－
－
－
1.094
2.835
外表面太阳辐射吸取系数
0.74[默认]
传热系数K=1/(0.16+∑R)
0.80
原则根据
《夏热冬暖地区居住建筑节能设计原则》(JGJ75-2023)第条
原则规定
K≤0.9,D≥2.5 或 K≤0.4
结论
满足

8 外墙构造
8.1 外墙有关构造
8.1.1 外墙构造一
材料名称
（由外到内）
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
抗裂防水砂浆
5
0.930
11.370
1.00
0.005
0.061
EVB保温砂浆
20
0.070
1.590
1.30
0.220
0.454
双排四孔混凝土砌块190（双排孔填满聚苯板）
190
0.480
6.000
1.10
0.360
2.375
石灰水泥砂浆（混合砂浆）
18
0.870
10.750
1.00
0.021
0.222
各层之和∑
233
－
－
－
0.606
3.113
外表面太阳辐射吸取系数
0.65[默认]
传热系数K=1/(0.16+∑R)
1.31

8.1.2 热桥柱构造一
材料名称
（由外到内）
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
抗裂防水砂浆
5
0.930
11.370
1.00
0.005
0.061
EVB保温砂浆
20
0.070
1.590
1.30
0.220
0.454
钢筋混凝土
200
1.740
17.200
1.00
0.115
1.977
石灰水泥砂浆（混合砂浆）
18
0.870
10.750
1.00
0.021
0.222
各层之和∑
243
－
－
－
0.361
2.715
外表面太阳辐射吸取系数
0.65[默认]
传热系数K=1/(0.16+∑R)
1.92

8.2 外墙平均热工特性
1.　南向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸取系数
外墙构造一
主墙体
360.10
1.000
1.31
3.11
0.65
2.　北向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸取系数
外墙构造一
主墙体
312.40
0.889
1.31
3.11
0.65
热桥柱构造一
热桥柱
39.00
0.111
1.92
2.71
0.65
合计

351.40
1.000
1.37
3.07
0.65
3.　东向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸取系数
外墙构造一
主墙体
234.90
0.934
1.31
3.11
0.65
热桥柱构造一
热桥柱
16.50
0.066
1.92
2.71
0.65
合计

251.40
1.000
1.35
3.09
0.65
原则根据
《夏热冬暖地区居住建筑节能设计原则》(JGJ75-2023)第条
原则规定
K≤2.5,D≥3.0 或 K≤2.0,D≥2.8 或 K≤1.5,D≥2.5 或 K≤0.7
结论
满足
4.　西向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸取系数
外墙构造一
主墙体
234.90
0.934
1.31
3.11
0.65
热桥柱构造一
热桥柱
16.50
0.066
1.92
2.71
0.65
合计

251.40
1.000
1.35
3.09
0.65
原则根据
《夏热冬暖地区居住建筑节能设计原则》(JGJ75-2023)第条
原则规定
K≤2.5,D≥3.0 或 K≤2.0,D≥2.8 或 K≤1.5,D≥2.5 或 K≤0.7
结论
满足
5.　总体
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸取系数
外墙构造一
主墙体
1142.30
0.941
1.31
3.11
0.65
热桥柱构造一
热桥柱
72.00
0.059
1.92
2.71
0.65
合计

1214.30
1.000
1.34
3.09
0.65
原则根据
《夏热冬暖地区居住建筑节能设计原则》(JGJ75-2023)第条
原则规定
K≤2.5,D≥3.0 或 K≤2.0,D≥2.8 或 K≤1.5,D≥2.5 或 K≤0.7
结论
满足

9 外窗热工
9.1 外窗构造
序号
构造名称
构造编号
传热系数
自遮阳系数
可见光透射比
备注
1
断热铝合金窗+无色透明玻璃（5-6mm下限）
18
5.50
0.80
0.800
广西居住规范66页

9.2 外遮阳
朝向
窗编号
外遮阳系数
原则规定
结论
原则根据
《夏热冬暖地区居住建筑节能设计原则》(JGJ75-2023)第条
原则规定
东、西向外窗必须采用建筑外遮阳措施，建筑外遮阳系数不应不小于0.8
结论
不需要
9.3 平均遮阳系数
1. 南向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
构造编号
自遮阳系数
外遮阳编号
外遮阳系数
综合遮阳系数
1
C2615
1~5
10
3.900
39.000
18
0.80

1.00
0.80
2
TC1617[1617]
1~5
10
2.720
27.200
18
0.80

1.00
0.80
3
TC2117[2117]
1~5
10
3.570
35.700
18
0.80

1.00
0.80
朝向总面积(m2)
101.900
朝向综合遮阳系数
1.00
0.80
2. 北向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
构造编号
自遮阳系数
外遮阳编号
外遮阳系数
综合遮阳系数
1
C1211
1~5
5
1.260
6.300
18
0.80

1.00
0.80
2
C1417
1~5
10
2.380
23.800
18
0.80

1.00
0.80
3
C1815
1~5
10
2.700
27.000
18
0.80

1.00
0.80
4
TC2023[2023]
1~5
10
3.400
34.000
18
0.80

1.00
0.80
朝向总面积(m2)
91.100
朝向综合遮阳系数
1.00
0.80

3. 东向：
无外窗
4. 西向：
无外窗
5. 计算参数：
外墙K
1.34
外墙D
3.09
建筑窗地比
0.09

6. 平均遮阳系数：

=0.80

朝向
面积
权重系数b
遮阳系数
南向
101.900
1.00
0.80
北向
91.100
0.80
0.80
东向
0.000
1.00
0.00
西向
0.000
1.25
0.00
整个建筑平均遮阳系数
0.80
外墙热工
K＝1.34, D＝3.09, ρ＝0.65
检查根据
《夏热冬暖地区居住建筑节能设计原则》(JGJ75-2023)第条
原则规定
根据外墙K,D,ρ查表-2(Sw≤0.80)
检查结论
满足

10 隔热检查
序号
构造名称
构造类型
朝向
传热系数
热惰性指标
面密度
面积
(m2)
内表最高温度(℃)
结论
1
外墙构造一
外墙
东
1.31
3.11
302
234.90
－
无需验算
2
外墙构造一
外墙
西
1.31
3.11
302
234.90
－
无需验算
3
屋顶构造一
屋顶
上
0.80
2.84
401
164.22
－
无需验算
原则根据
《夏热冬暖地区居住建筑节能设计原则》(JGJ75-2023)第条和《民用建筑热工设计规范》(GB50176-93)第5.1.1条
原则规定
内表面温度不超过限值37.6℃
结论
满足
11 通风开口面积
楼层
房间编号
房间面积
门窗编号
门窗面积
启动比例
门窗类型
通风开口面积/房间面积
通风开口面积/外窗面积
结论
2
X009(最不利房间)
13.12
C1211
1.26
0.50
外窗
0.05
0.50
满足

原则根据
《夏热冬暖地区居住建筑节能设计原则》(JGJ75-2023)第条
原则规定
房间外窗（包括阳台门）旳通风开口面积不应不不小于房间地面面积旳10％或外窗面积旳45％
结论
满足

12 结论
序号
检查项
结论
可否性能权衡
1
窗墙面积比
满足

2
窗地面积比
满足

3
可见光透射比
满足

4
天窗类型
无天窗

5
屋顶构造
满足

6
外墙构造
满足

7
外窗热工
满足

8
隔热检查
满足

9
通风开口面积
满足

结论
满足
