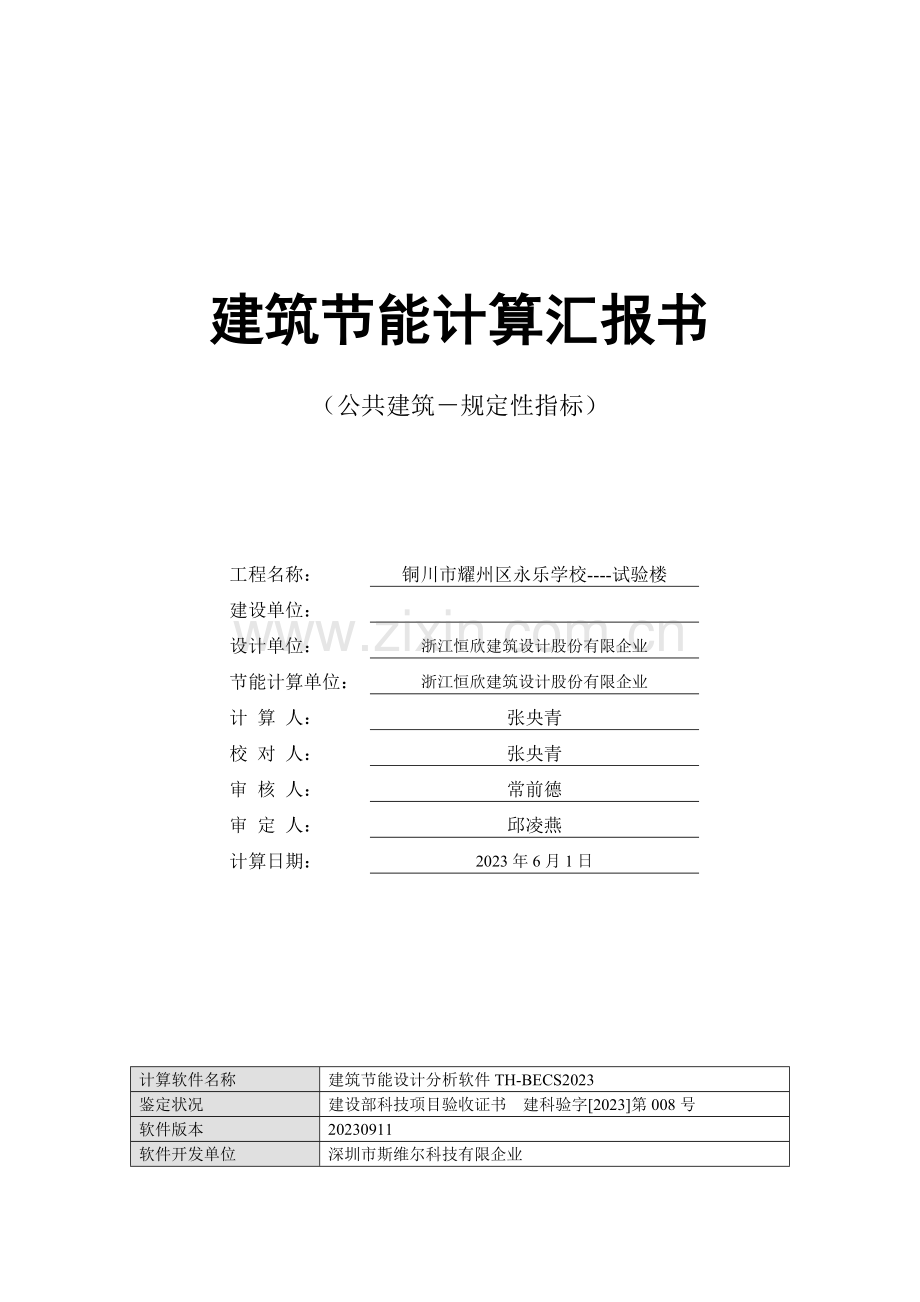

建筑节能计算汇报书
（公共建筑－规定性指标）

工程名称：
铜川市耀州区永乐学校----试验楼
建设单位：

设计单位：
浙江恒欣建筑设计股份有限企业
节能计算单位：
浙江恒欣建筑设计股份有限企业
计 算 人：
张央青
校 对 人：
张央青
审 核 人：
常前德
审 定 人：
邱凌燕
计算日期：
2023年6月1日

计算软件名称
建筑节能设计分析软件TH-BECS2023
鉴定状况
建设部科技项目验收证书 建科验字[2023]第008号
软件版本
20230911
软件开发单位
深圳市斯维尔科技有限企业

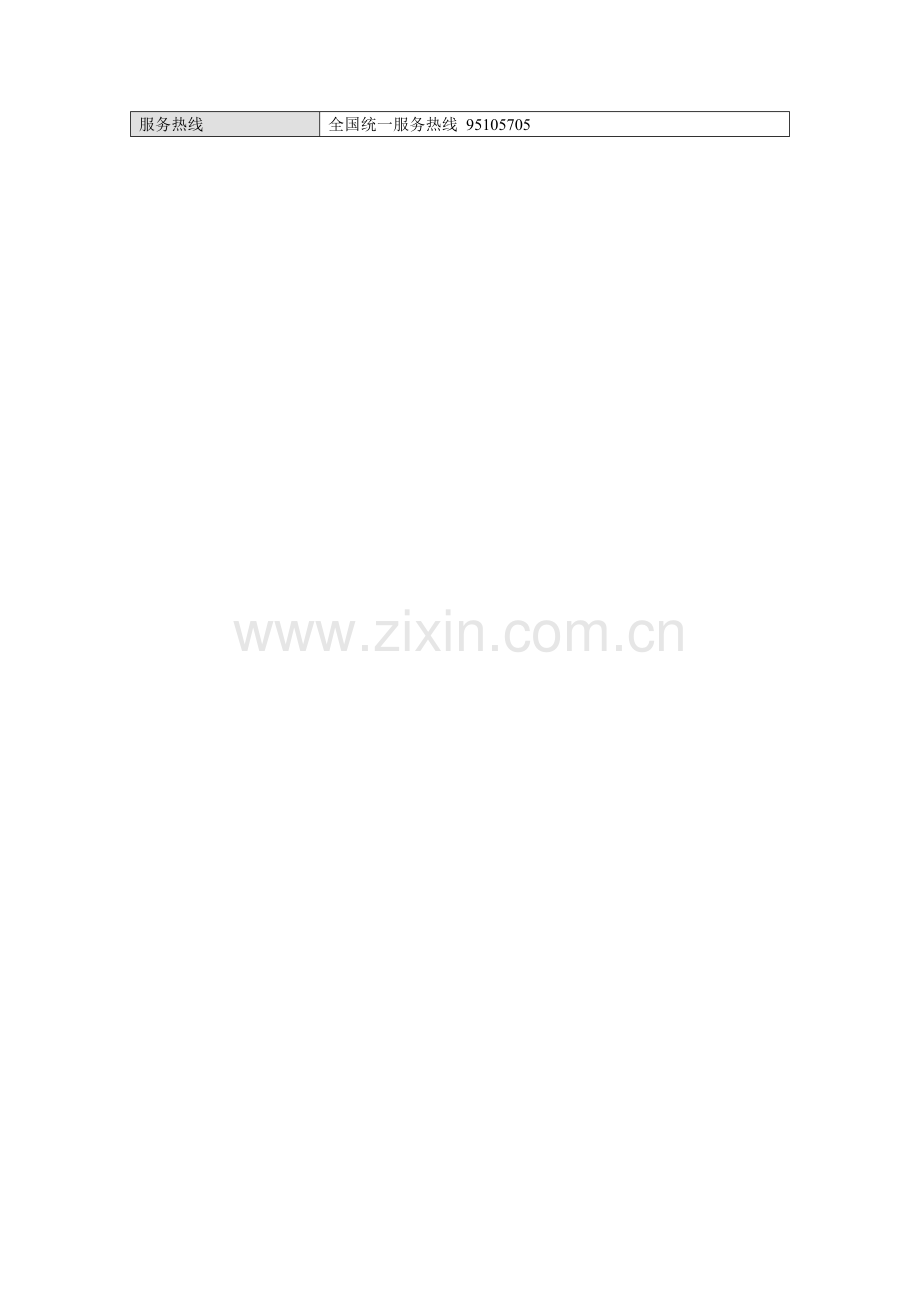

服务热线
全国统一服务热线 95105705
一、 建筑概况
地理位置
陕西省-铜川市
工程名称
铜川市耀州区永乐学校----试验楼
建筑面积
地上1682.94㎡，地下0㎡
建筑高度
地上16.20 m，地下0 m
建筑层数
地上4层，地下0层
北向角度
36.86度
所属构造体系
钢框架
外墙太阳辐射吸取系数
0.75
屋顶太阳辐射吸取系数
0.75
二、 计算根据
1. 原则1：《寒冷和寒冷地区居住建筑节能设计原则》(JGJ26-2023)
2. 原则2：《民用建筑热工设计规范》(GB50176-93)
3. 原则3：《建筑外窗气密性分级及检测措施》（GB/T7107-2023）
4. 原则4：《陕西省民用建筑节能设计导则》（2023-10-15颁布）

三、 有关阐明
1、

四、 工程材料
材料名称
编
号
导热系数λ
蓄热系数S
密度ρ
比热容Cp
蒸汽渗透系数u
备注
W/(m.K)
W/(㎡.K)
Kg/m3
J/(Kg.K)
g/(m.h.kPa)
水泥砂浆
1
0.930
11.370
1800.0
1050.0
0.0210
来源：《民用建筑热工设计规范（GB50176-93）》
KP1砖
35
0.520
7.456
1400.0
1050.0
0.0000

石灰砂浆
18
0.810
10.070
1600.0
1050.0
0.0443
来源：《民用建筑热工设计规范（GB50176-93）》
钢筋混凝土
4
1.740
17.200
2500.0
920.0
0.0158
来源：《民用建筑热工设计规范（GB50176-93）》
碎石、卵石混凝土(ρ=2300)
10
1.510
15.360
2300.0
920.0
0.0173
来源：《民用建筑热工设计规范（GB50176-93）》
挤塑聚苯板(ρ=25-32)
22
0.030
0.320
28.5
1647.0
0.0162

高分子卷材防水
28
0.170
3.330
600.0
1470.0
0.0000
蒸汽渗透系数没有给出
1:6水泥焦渣找坡层
29
0.560
7.203
1300.0
980.0
0.0000

石灰水泥砂浆（混合砂浆）
32
0.870
10.750
1700.0
1050.0
0.0975
蒸汽渗透系数为测定值

五、 体型系数
外表面积
8825.31
建筑体积
18551.63
体型系数
0.26
建筑形状
条状
原则根据
《原则1》第4.1.3条
原则规定
2~3层<=0.55; 4~5层<=0.35; 6层以上<=0.3
结论
满足

六、 窗墙比
1、窗墙比
朝向
窗面积（㎡）
墙面积（㎡）
窗墙比
限值
结论
东向
91.72
356.32
0.26
0.30
满足
西向
105.84
355.32
0.29
0.30
满足
南向
25.2
337.20
0.07
0.50
满足
北向
20.16
305.28
0.06
0.30
满足
《原则》根据

原则规定
各朝向窗墙比不应超过表4.2.4旳规定
结论
满足
七、 屋顶构造
1.　挤塑聚苯板20+加气砼80＋钢筋砼120
材料名称
（由外到内）
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
碎石、卵石混凝土(ρ=2300)
10
1
20
1.510
15.360
1.00
0.013
0.203
水泥砂浆
1
2
20
0.930
11.370
1.00
0.022
0.245
卷材防水
28
3
6
0.170
3.330
1.00
0.035
0.118
水泥砂浆
1
4
20
0.930
11.370
1.00
0.022
0.245
挤塑聚苯板(ρ=25-32)
22
5
60
0.030
0.320
1.20
1.667
0.640
1:6水泥焦渣找坡层
29
6
30
0.560
7.203
1.00
0.054
0.386
水泥砂浆
1
7
20
0.930
11.370
1.00
0.022
0.245
钢筋混凝土
4
8
100
1.740
17.200
1.00
0.057
0.989
石灰砂浆
18
9
20
0.810
10.070
1.00
0.025
0.249
各层之和∑

－
296
－
－
－
1.915
3.318
传热系数K=1/(0.15+∑R)
0.48
原则根据
《原则1》第4.3.1条
原则规定
屋顶传热系数应符合表4.3.1规定旳限值(K≤0.50)
结论
满足

八、 外墙构造
（一）外墙有关构造
1.　外墙：外-200大孔砖墙+25挤塑聚苯板保温
材料名称
（由外到内）
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
水泥砂浆
1
1
3
0.930
11.370
1.00
0.003
0.037
挤塑聚苯板(ρ=25-32)
34
2
40
0.030
0.320
1.00
1.333
0.427
水泥砂浆
1
3
20
0.930
11.370
1.00
0.022
0.245
大孔砖
35
4
200
0.520
7.456
1.00
0.462
3.441
石灰水泥砂浆（混合砂浆）
32
5
20
0.870
10.750
1.00
0.023
0.247
各层之和∑

－
323
－
－
－
1.843
4.396
传热系数K=1/(0.15+∑R)
0.50
4.　总体
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
外-200大空转墙+挤塑聚苯板保温
外墙
3848.64

0.50
4.40
原则根据
《原则1》第4.3.1条
原则规定
外墙传热系数应符合表4.3.1规定旳限值(K≤0.70)
结论
满足

九、 采暖与非采暖隔墙
1.　加气混凝土砌块
材料名称
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
水泥砂浆
1
1
20
0.930
11.370
1.00
0.022
0.245
加气混凝土砌块
35
2
240
0.520
7.456
1.00
0.462
3.441
石灰砂浆
18
3
20
0.810
10.070
1.00
0.025
0.249
各层之和∑

－
280
－
－
－
0.508
3.934
传热系数K=1/(0.22+∑R)
1.37
原则根据
《原则1》第4.3.1条
原则规定
K≤1.5
结论
满足

十、 周围地面-控温构造
材料名称
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
水泥砂浆
20
0.930
11.370
1.00
0.022
0.245
粉煤灰
350
0.230
3.923
1.00
1.522
5.970
钢筋混凝土
120
1.740
17.200
1.00
0.069
1.186
各层之和∑
490
－
－
－
1.612
7.401
导热阻R
1.61
原则根据
《原则1》第条
原则规定
R≥1.5
结论
满足

十一、 非周围地面-控温构造
材料名称
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
水泥砂浆
20
0.930
11.370
1.00
0.022
0.245
粉煤灰
350
0.230
3.923
1.00
1.522
5.970
钢筋混凝土
120
1.740
17.200
1.00
0.069
1.186
各层之和∑
490
－
－
－
1.612
7.401
导热阻R
1.61
原则根据
《原则1》第条
原则规定
R≥1.5
结论
满足

十二、 不采暖楼梯间户门
序号
构造名称
构造编号
传热系数
面积
备注
1
单层实体门
17
2.00
25.20

综合平均

2.00
25.20

原则根据
《原则1》第4.3.1条
原则规定
K≤2.0
结论
满足

十三、 外窗热工
（一）外窗构造
序号
构造名称
构造编号
传热系数
自遮阳系数
可见光透射比
备注
1
中空玻璃窗(空气间层6~12mm)
18
2.60
0.60
0.800
《民用建筑节能设计原则陕西省实行细则》
（二）总体热工性能
朝向
面积
传热系数
遮阳系数
窗墙比
东向
91.72
2.60
0.60
0.26
西向
105.84
2.60
0.60
0.29
南向
25.2
2.60
0.60
0.07
北向
20.15
2.60
0.60
0.06
综合平均
655.08
2.60
0.60
0.13
原则根据
《原则1》第4.3.1条
原则规定
外窗（含阳台门透明部分）旳传热系数不应超过表4.3.1旳限值
结论
满足

十四、 外窗气密性
层数
1～5层
7层以上
最不利气密性等级
四级
－
外窗气密性措施

原则根据
《原则4》第4.3.4条，分级与检测措施《原则3》
《原则4》第3.3.4条，分级与检测措施《原则3》
原则规定
1～6层外窗气密性不应低于《原则3》旳3级
7层以及7层以上外窗气密性不应低于《原则3》旳4级
与否符合原则规定
－
－

十五、 结论
序号
检查项
结论
可否性能权衡
1
体型系数
满足

2
窗墙比
满足

3
屋顶构造
满足

4
外墙构造
满足

5
采暖与非采暖隔墙
满足

6
不采暖楼梯间户门
满足

7
周围地面-控温构造
满足

8
外窗热工
满足

10
非周围地面-控温构造
满足

12
外窗气密性
满足

结论
满足
