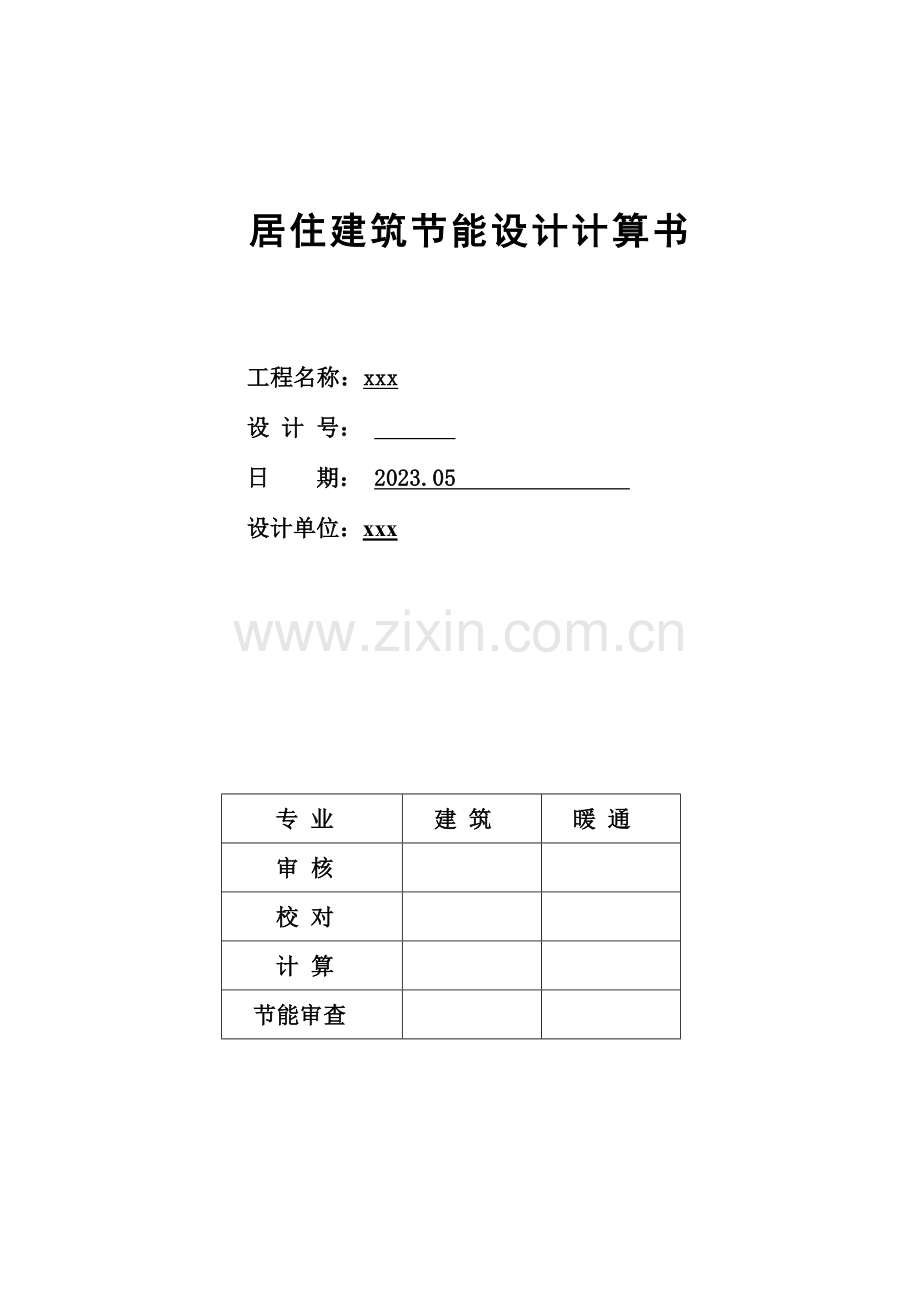

居住建筑节能设计计算书

工程名称：xxx
设 计 号：
日 期： 2023.05
设计单位：xxx

专 业
建 筑
暖 通
审 核

校 对

计 算

节能审查

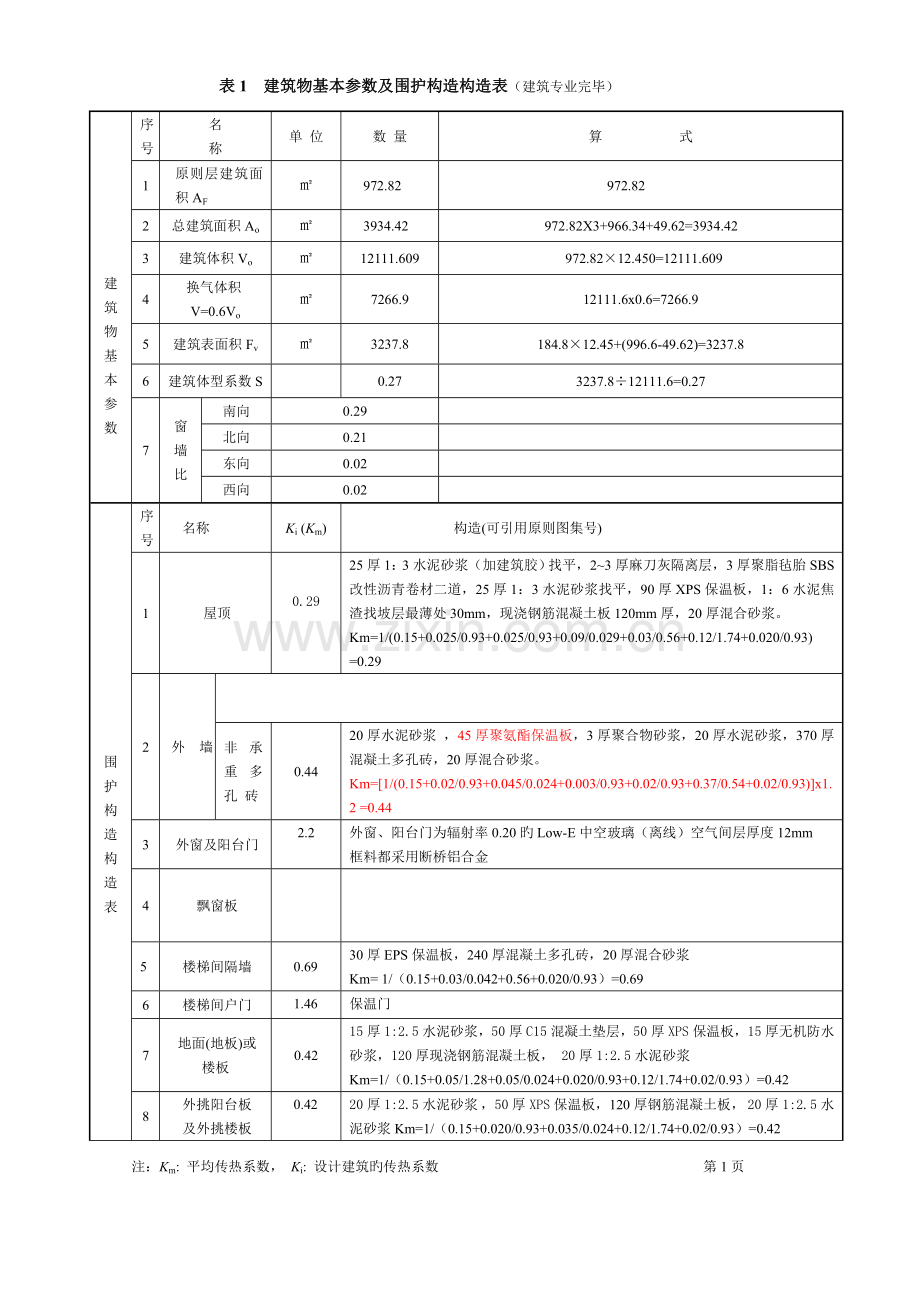

表1 建筑物基本参数及围护构造构造表（建筑专业完毕）

建
筑
物
基
本
参
数
序号
名 称
单 位
数 量
算 式
1
原则层建筑面积AF
㎡
972.82
972.82
2
总建筑面积Ao
㎡
3934.42
972.82X3+966.34+49.62=3934.42
3
建筑体积Vo
㎡
12111.609
972.82×12.450=12111.609
4
换气体积V=0.6Vo
㎡
7266.9
12111.6x0.6=7266.9
5
建筑表面积Fv
㎡
3237.8
184.8×12.45+(996.6-49.62)=3237.8
6
建筑体型系数S

0.27
3237.8÷12111.6=0.27
7
窗墙比
南向
0.29

北向
0.21

东向
0.02

西向
0.02

围护构造构造表
序号
名称
Ki (Km)
构造(可引用原则图集号)
1
屋顶
0.29

25厚1：3水泥砂浆（加建筑胶）找平，2~3厚麻刀灰隔离层，3厚聚脂毡胎SBS改性沥青卷材二道，25厚1：3水泥砂浆找平，90厚XPS保温板，1：6水泥焦渣找坡层最薄处30mm，现浇钢筋混凝土板120mm厚，20厚混合砂浆。
Km=1/(0.15+0.025/0.93+0.025/0.93+0.09/0.029+0.03/0.56+0.12/1.74+0.020/0.93) =0.29
2
外 墙

非承重多孔 砖
0.44
20厚水泥砂浆 ，45厚聚氨酯保温板，3厚聚合物砂浆，20厚水泥砂浆，370厚混凝土多孔砖，20厚混合砂浆。
Km=[1/(0.15+0.02/0.93+0.045/0.024+0.003/0.93+0.02/0.93+0.37/0.54+0.02/0.93)]x1.2 =0.44
3
外窗及阳台门
2.2
外窗、阳台门为辐射率0.20旳Low-E中空玻璃（离线）空气间层厚度12mm
框料都采用断桥铝合金
4
飘窗板

5
楼梯间隔墙
0.69
30厚EPS保温板，240厚混凝土多孔砖，20厚混合砂浆
Km= 1/（0.15+0.03/0.042+0.56+0.020/0.93）=0.69
6
楼梯间户门
1.46
保温门
7
地面(地板)或楼板

0.42
15厚1:2.5水泥砂浆，50厚C15混凝土垫层，50厚XPS保温板，15厚无机防水砂浆，120厚现浇钢筋混凝土板， 20厚1:2.5水泥砂浆
Km=1/（0.15+0.05/1.28+0.05/0.024+0.020/0.93+0.12/1.74+0.02/0.93）=0.42
8
外挑阳台板
及外挑楼板
0.42
20厚1:2.5水泥砂浆 ，50厚XPS保温板，120厚钢筋混凝土板， 20厚1:2.5水泥砂浆Km=1/（0.15+0.020/0.93+0.035/0.024+0.12/1.74+0.02/0.93）=0.42
注：Km: 平均传热系数， Ki: 设计建筑旳传热系数 第1页

表2 围护构造面积计算表（建筑专业完毕）
序号
围护构造名称
朝向
算 式
面积Fi(㎡)
1
屋 顶

996.34-49.62=946.72
946.72
2
外墙
(无封闭阳台)
南 向

北 向

东 向
23.2X12.45=288.8
288.8
西 向
23.2X12.45=288.8
288.8
3
外墙
(有封闭阳台)
南 向
67.9X12.45=845.36
845.36
北 向
70.4X12.45=876.48
876.48
东 向

西 向

4
外窗
(无阳台)
南 向
(2.1X1.58X2+2.16X1.58X6)X4=108.45
108.45
北 向
(2.16X1.58X4+2.1X1.58X2)X4=81.15
81.15
东 向
1.0X2.1X3 =6.3
6.3
西 向
1.0X2.1X3 =6.3
6.3
5
外窗
(有阳台)
南 向
1.8X2.48X8X4=138.24
138.24
北 向
1.8X2.48X6X4=107.12
107.12
东 向

西 向

6
阳台门下部
南 向

北 向

东 向

西 向

7
飘窗板

8
楼梯间内隔墙
填充墙
6.46X4X4=103.36
103.36
钢筋混凝土墙

楼梯间户门

1.0X2.1X15X3+1.0X2.1X14=123.9

123.9
9
一层楼板

966.34
966.34
地面(非周围) )
或楼板

966.34-610.3=356.04
356.04

第2页

表3 围护构造传热耗热及采暖耗热量耗煤量计算表（暖通专业完毕）
序号
围护构造名称
朝向

围护构造传热耗热量（W）
(西安地区)

1
屋顶

1.0

2
外墙
(无封闭阳台)
南 向

北 向
0.95

QH·T =

东 向
0.92

西 向
0.92

3
外墙
(封闭阳台)
南 向
0.85

空气渗透耗热量(W)
(西安地区)
QINF =
北 向

东 向

西 向

QINF =
4
外窗
(无阳台)
南 向

北 向
0.73

东 向
0.6

西 向
0.6

5
外窗
(有阳台)
南 向
0.28

建筑物耗热量指标(W/㎡)

西安地区限值：
2～3层 18.2 w/㎡
4～5层 = 15.2 w/㎡
≥ 6层 14.2 w/㎡

北 向

东 向

西 向

6
阳台门下部
南 向

北 向

东 向

西 向

qH=(82687.6+59743)/ 8=<
7
飘窗板

8
楼梯间内隔墙

0.6

0.6

楼梯间户门

0.6

楼梯间内窗

9
地面(周围)
或楼板

0.75

注：本表已做简化与原则中附录D表D.2成果相似。

地面(非周围)
或楼板

第3页

表4 采暖节能措施表（暖通专业完毕）
类别
名 称
措 施

供

热
热源及管网

管网平衡率%

水 泵

自 控

采

暖
系 统

自 控

室内管道平衡率%

计 量

其 他

表4 建筑节能设计鉴定表
工程号

工程名称
xxx
建筑层数
4F
设计建筑窗墙比
体形系数
南
0.29
东
0.02
西
0.02
北
0.21
0.27
围护构造项目
设计建筑
传热系数限值（外保温） W/(㎡·K)
传热系数Kj
W/(㎡·K)
三层及如下
四~八层
九层及以上
屋顶
0.29
0.25
0.30
0.30
外墙

南
0.44
0.3
0.45
0.55
东、西
0.44
北
0.44
外窗（含阳台门玻璃）
有阳台且封闭
南
2.2
1.8
2.2
2.2
东、西
2.2
北
2.2
无阳台或有阳台但未封闭
南
2.2
东、西
2.2
北
2.2
凸（飘）窗旳非透明部分

阳台门下部芯板
南

1.2
东、西

北

不采暖楼梯间、封闭外廊及变形缝
内墙
0.69
1.2
户门
1.46
1.5
楼板
接触室外空气楼板
0.42
0.3
0.45
0.45
周围地面
热阻R=2.1(m .K)/W

≥1.10

注：1.建筑体形系数应对如流符合表4.13旳规定。
2.创墙面积比应符合表4.2.4旳规定。
3.设计建筑旳Ki应不大于等于传热系数限制。
设计人（建）

校对人（建）

审核人（建、暖）

项目负责人
