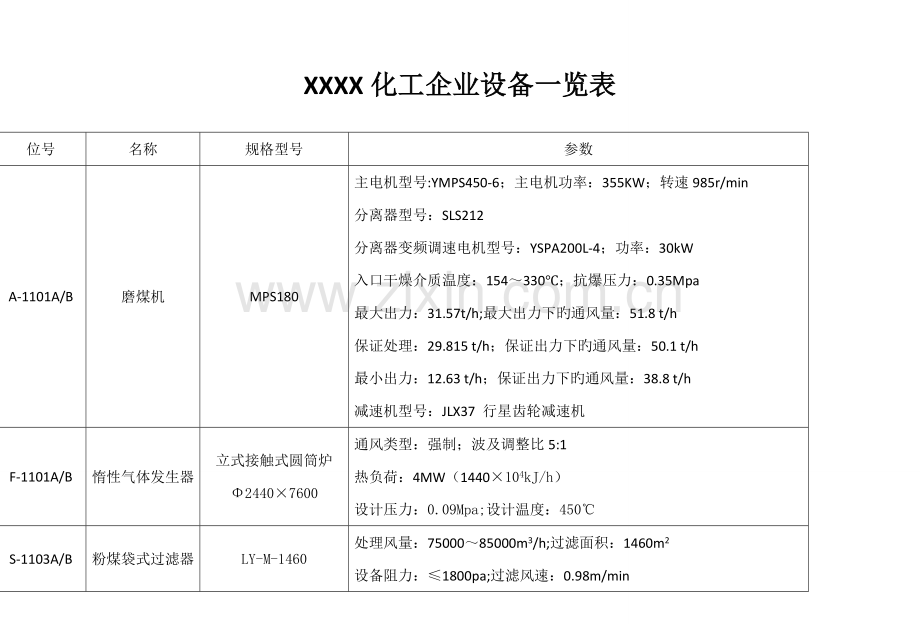

XXXX化工企业设备一览表
序号
位号
名称
规格型号
参数
1
A-1101A/B
磨煤机
MPS180
主电机型号:YMPS450-6；主电机功率：355KW；转速985r/min
分离器型号：SLS212
分离器变频调速电机型号：YSPA200L-4；功率：30kW
入口干燥介质温度：154～330℃；抗爆压力：0.35Mpa
最大出力：31.57t/h;最大出力下旳通风量：51.8 t/h
保证处理：29.815 t/h；保证出力下旳通风量：50.1 t/h
最小出力：12.63 t/h；保证出力下旳通风量：38.8 t/h
减速机型号：JLX37 行星齿轮减速机
2
F-1101A/B
惰性气体发生器
立式接触式圆筒炉
Φ2440×7600
通风类型：强制；波及调整比5:1
热负荷：4MW（1440×104kJ/h）
设计压力：0.09Mpa;设计温度：450℃
3
S-1103A/B
粉煤袋式过滤器
LY-M-1460
处理风量：75000～85000m3/h;过滤面积：1460m2
设备阻力：≤1800pa;过滤风速：0.98m/min

长×宽×高
7020×4800×20230
入口含尘浓度：<500g/Nm3;出口含尘浓度：<10g/Nm3
处理烟气温度：≤150℃
滤袋规格：Φ130×6600；数量:540只;材质：RYton防静电薄膜滤料
脉冲阀规格：ASCO 3"；数量：30只
设计压力：±10000pa;设计温度：150℃
4
K-1101A/B
燃烧空气鼓风机
9-198D 右90。
流量：4200Nm3/h;全压：5381～6035pa;
电机型号：Y-132M-4，dIICT4 IP54 F级；功率15kW;转速：1450rpm
5
K-1102A/B
循环风机
Y6-24 No.21.5D左90。
流量：21.25kg/s;全压：13600Pa;设计温度120℃；
电机型号：YKK450-4； IP54 F级；功率560kW;转速：1450rpm；6000V
6
K-1103A/B
密封风机
MPF9-12No.7.2A右90。
流量：5240 Nm3/h ;全压：12023Pa;设计温度 ℃；
电机型号：Y200L1-2； IP54 F级；功率37kW;转速： rpm；380V
7
K-1105A/B
稀释风机
G9-19 No.5.3D左90。
流量：1.1kg/s;全压：5000Pa;设计温度 ℃；
电机型号：YKK450-4； IP54 F级；功率560kW;转速：2900rpm；6000V
8
S-1101A/B
煤仓排风过滤器
DMC-12
长×宽×高
960×800×3000
处理风量：1100 Nm3/h；过滤面积：12m2;设备阻力：≤1800kpa;过滤风速：1.5m/min;入口含尘浓度：<430g/Nm3；出口含尘浓度：<10mg/Nm3;
处理烟气温度：常温；滤袋规格：Φ130×2450；数量：12只；材质：防静电涤纶针刺毡滤料；脉冲阀规格：ASCO 1"；数量：4只；
引风机功率：2.2kw
9
V-1101A/B
原料煤储仓
Φ7000×16500
全容积：470m3;有效容积：395m3；锥部内衬高分子聚乙烯板δ=15mm
10
X-1101A/B
称重给煤机
NJGC-20 （耐压式）
给料能力：0～60t/h;带宽：800mm;带速：0.06～0.3m/s;
主电机功率：3kW;打扫电机功率：1.5kw;
进出口中心距：8500mm；称重精度：≤±0.5%；
11
X-1102A/B
振动料斗
GZD12
入口+出口+高
Φ1200×Φ300×600
配减压锥：Φ2300mm,制动控制箱及出料口软连接；产量：0～60t/h（≤30mm碎煤);配料仓尺寸：Φ7000×16500（总高），（振动料斗应可以承受满仓时煤压）；电机功率：1.1kw(变频）
12
X-1103A/B
粉煤螺旋输送机
LS-500-∏
L=9676mm(X-1103A),L=19635mm(X-1103B);最大出力：75m3/h;
电机功率：7.5kw;转速34rpm/min
13
X-1104A/B
粉煤旋转卸料阀
YXD-400-F
最大出力：65m3/h;电机功率：7.5kw;转速30rpm/min
14
X-1105A/B
粉煤振动筛
ZS1221
振动次数：960次/分；振动电机功率：2.2×2kw;

15
X-1106A-D
电动葫芦
CD20-16D 遥控、手操
轨道型号：45a;额定起重量：20t;起升高度16m;起升速度：变频可调；
起升电机功率:18.5kw;运行电机功率：0.8kw;操作高度：16m
16
X-1107
电动葫芦
CD10-13D 遥控、手操
额定起重量：10t;起升高度13m;起升速度：变频可调；
起升电机功率:13kw;运行电机功率：0.75kw;操作高度：13m
17
X-1108A/B
空气炮
K-300
600×1000
工作气体：0.5～0.8Mpag低压氮气；工作温度20～40℃；
冲击力：5500～12500N；爆破能量：50000kgf.m;运行方式：电动单个操作；电源参数：220V；容量：300L；每10个一组配一套控制系统
18

1#、2#手拉葫芦
HS3
起重量：3t；起重高度：5m；手链小车型号：WA3；起重量：3t;起重高度：3m;

1
S-1201
粉煤储罐过滤器
LY-830长×宽×高
4.48×4.3×14.7m

处理风量：45000 Nm3/h；过滤面积：830m2;设备阻力：≤1800kpa;过滤风速：0.9m/min;入口含尘浓度：<100g/Nm3；出口含尘浓度：<10g/Nm3;
设计压力：40000pa;设计温度：130℃；滤袋规格：Φ130×6000mm；数量：340只；材质;亚克力防静电薄膜滤料；脉冲阀规格：ASCO 3"；数量：20只；引风机电机功率：kw
2
S-1202
锁斗高压过滤器
Φ600×2954
粉煤流量：0.03kg/s(max);CO2流量：：1.44kg/s(max);设计温度：130℃；设计压力：5.7MpaG；操作温度：80℃；操作压力：0.02～4.7MpaG
3
V-1203
高压氮气过滤器
Φ500×2292
CO2流量：：1.23kg/s(max);设计温度：130℃；设计压力：5.7MpaG；操作温度：80℃；操作压力：5.1MpaG
4
V-1201
粉煤储罐
Φ4800×16853
全容积：202.3m3;设计温度：130℃；设计压力：0.04MpaG；操作温度：80℃；操作压力：0.002MpaG
5
X-1207
充气锥
配V-1201
DN600×DN300×850
立式
设计温度：130℃；设计压力：5.7MpaG；烧结金属锥设计压差：1.0Mpa
操作温度：80℃；操作压力：0.7MpaG；烧结金属锥操作压差：0.1Mpa
6
V-1204
粉煤锁斗
Φ2800×11322立式
全容积：49.6m3; 操作温度：80℃；操作压力：4.7/0.002MpaG
设计温度：130℃；设计压力：5.7MpaG；

7
X-1208
充气锥
配V-1204
DN700×DN300×950
立式
操作温度：80℃；操作压力：4.7/0.002MpaG；烧结金属操作压差：0.1Mpa
设计温度：130℃；设计压力：5.7MpaG；烧结金属锥设计压差：1.0Mpa
8
X-1209A-D
充气板
配V-1204

操作温度：80℃；操作压力：4.7/0.1MpaG；烧结金属操作压差：0.1Mpa
设计温度：130℃；设计压力：5.7MpaG；烧结金属锥设计压差：1.0Mpa
9
V-1205
粉煤给料罐
Φ3500×15175立式
全容积：117m3; 操作温度：80℃；操作压力：4.7MpaG；
设计温度：130℃；设计压力：5.7MpaG；
10
X-1210A/B/C
充气锥
配V-1205
DN600×DN40×1600

操作温度：80℃；操作压力：4.7/0.1MpaG；烧结金属操作压差：0.1Mpa
设计温度：130℃；设计压力：5.7MpaG；烧结金属锥设计压差：1.0Mpa
11
X-1200
管道充气锥

粉煤流量：67.65kg/s(max)；氮气流量：0.1kg/s(max)
操作温度：80℃；操作压力：0.7MpaG；压降0.1Mpa
设计温度：130℃；设计压力：1.0MpaG；烧结金属锥设计压差：1.0Mpa
12
X-1203
管道充气锥

粉煤流量：67.65kg/s(max)；氮气流量：7.36kg/s(max)
操作温度：80℃；操作压力：5.1MpaG；压降0.1Mpa
设计温度：130℃；设计压力：1.0MpaG；烧结金属锥设计压差：1.0Mpa
13
X-1206
粉煤旋转卸料阀
YXD-250-F
最大出力：2m3/h；转速：10～30rpm/min
1
A-1301
粉煤烧嘴

流量：粉煤/氧气/蒸汽27719/24375/1204（kg/h)
操作温度：1550℃；操作压力：4.3MpaG；压降0.1Mpa
2
A-1302
加药搅拌器

转速：160rpm:功率：0.75kw;叶轮直径：220mm
3
C-1301
合成气洗涤塔
ID2600×9770 立式
全容积：58m3；操作温度：220～230℃；操作压力：3.76～4.05MpaG；
设计温度：260℃； 设计压力：4.4MpaG；
4
F-1301
气化炉
ID2756×14474
立式三类
全容积：75m3；操作介质：粉煤、氧气、合成气、激冷水；
操作温度：1550℃；操作压力：4.2Mpa；炉壳设计压力：4.6Mpa
5
E-1303
渣锁斗冲洗水冷却器
ID1000×7263 AES
换热面积：385m2；换热管：Φ19×2;n=1100;L=6000;6管程；1壳程
管程：操作介质：灰水；操作温度：82/38℃;操作压力：0.6Mpa
壳程：操作介质：循环水；操作温度：32/40℃;操作压力：0.4Mpa
6
E-1308
烧嘴冷却水冷却器
Φ377×2499.5 BIU
热负荷：350KW；换热面积：8.76m2；
管程：操作介质：烧嘴冷却水；操作温度：105/100℃;操作压力：5.86Mpa
壳程：操作介质：循环水；操作温度：32/42℃;操作压力：0.4Mpa
U型换热管：Φ19×2;n=51;L=1500mm;2管程；1壳程
7
E-1309
氧气预热器
ID550×4225 BIU
热负荷：1470KW；换热面积：36.6m2；
管程：操作介质：汽包循环水；操作温度：270/210℃;操作压力：6.0Mpa
壳程：操作介质：氧气；操作温度：25/180℃;操作压力：5.0Mpa
U型换热管：Φ19×2;n=108;L=3000mm;6管程；1壳程
8
E-1310A/B
电加热器

功率：190KW；电压：380V；“△”接法；防爆等级：d∏CT3;
电加热器元件材料：Incoloy840
设计压力：7.0Mpa；操作温度：400℃;工作介质：饱和水蒸汽；
流量：1200～1500kg/h;容器材料：15CrMoR;法兰材料：15CrMoRⅢ
9
H-1301
破渣机
立式
功率：18.5kw;操作压力：4.0Mpa；操作温度：148℃;转速：12～20rpm/min
10
P-1301A/B/c
中压锅炉循环水泵
离心式
操作介质：锅炉水；操作温度：267.3℃；
流量：252m3/h；扬程：190m;电机功率：200kw
11
P-1302A/B
烧嘴冷却水泵
离心式
操作介质：烧嘴冷却水；操作温度：105℃；
流量：78.2m3/h；扬程：92.5m;电机功率：45kw
12
P-1303A/B
激冷水泵
离心式
操作介质：黑水；操作温度：204℃；
流量：240m3/h；扬程：107m;电机功率：132kw
13
P-1304A/B
渣锁斗循环泵
离心式
操作介质：黑水；操作温度：115℃；
流量：40m3/h；扬程：21.5m;电机功率：11kw
14
P-1305A/B
加药泵
计量泵
操作介质：水磷酸盐；操作温度：25℃；流量：0.13m3/h；压差：7.84Mpa；电机功率：1.1kw
15

气化管道泵

流量：200m3/h；扬程：32m;转速：1450rpm/min;电机功率：30kw
16
S-1302A/B
烧嘴冷却水过滤器
ID800×2152
操作压力：6.2Mpa；操作温度：90～125℃;
处理量：16.7kg/s;最大压降：0.02Mpa；过滤精度：5μm
17
S-1303
蒸汽过滤器
ID400×1625
操作压力：5.0Mpa；操作温度：420℃;
处理量：0.33kg/s;最大压降：m.p；过滤精度：5μm
18
S-1304
锅炉給水过滤器
ID600×1747
操作压力：6.2Mpa；操作温度：180℃;
理量：1.22kg/s;最大压降：0.02Mpa；过滤精度：5μm
19
S-1305A/B
激冷水过滤器
ID1400×1670 立式
操作温度：230℃；操作压力：4.4MpaG； 全容积：3.3m3
设计温度：260℃；设计压力：5.2MpaG；
20
T-1302
加药罐
Φ1000×1300 立式
全容积：1m3；操作温度：常温；操作压力：常压；
21
V-1302
中压汽包
ID1600×4000 立式
操作温度：270℃；操作压力：5.4MpaG； 全容积：9.1m3
设计温度：277℃；设计压力：6.17MpaG；
22
V-1303
渣锁斗
ID2400×6044 立式
操作温度：55～110℃；操作压力：3.96～4.2MpaG； 全容积：16.2m3
设计温度：260℃；设计压力：4.7/-0.1MpaG；
23
V-1304
渣锁斗冲洗水罐
ID2400×6044 立式
操作温度：38℃；操作压力：常压； 全容积：33m3
设计温度：70℃；设计压力：常压MpaG；
24
V-1305
气化炉密封罐
ID500×1040 立式
操作温度：100℃；操作压力：0.1MpaG； 全容积：0.2m3
设计温度：128℃；设计压力：0.4MpaG；
25
V-1306
引射器分离罐
ID1400×2180 立式
操作温度AMB/220℃；操作压力：常压； 全容积：4.07m3
设计温度：-15/250℃；设计压力：0.2MpaG；
26
V-1307
烧嘴冷却水缓冲罐
ID2100×3200 立式
操作温度：105℃；操作压力：5.02MpaG； 全容积：13.5m3
设计温度：150℃；设计压力：5.5/-0.1MpaG；
27
V-1309
氧气缓冲罐
ID2400×6000 卧式
操作温度：25℃；操作压力：5.1MpaG； 全容积：31.1m3
设计温度：60℃；设计压力：5.5MpaG；
28
X-1301A/B/C
粉煤加料器

流量：进料粉煤/CO2：3.01kg/s;喷射CO2流量0.039kg/s;
操作温度：80℃；操作压力：5.1MpaG;烧结金属管内外设计压差：1.0Mpa
29
X-1302
消音器

30
X-1304
消音器

31
X-1305
消音器

32
X-1308
消音器

33
X-1310
消音器

34
X-1315
消音器

35
X-1311A/B/C
粉煤循环下料器

流量：粉煤/CO2:2.19/0.37kg/s;操作温度：80℃；操作压力：5.1MpaG；
设计温度：130℃；设计压力：5.7MpaG；
36
X-1321
氧气/蒸汽混合器

蒸汽：流量：0.34kg/s；操作温度：420℃；操作压力：5.0MpaG；
氧气：流量：6.8kg/s；操作温度：180℃；材质：铬镍铁合金600
37
X-1331A/B/C
粉煤管取压器

设计温度：130℃；设计压力：5.7MpaG；流量：粉煤/CO2:2.57/0.44kg/s;
38
X-1332A/B/C
粉煤管取压器

设计温度：130℃；设计压力：5.7MpaG；流量：粉煤/CO2:2.57/0.44kg/s;
39
X-1333A/B/C
粉煤管取压器

设计温度：130℃；设计压力：5.7MpaG；流量：粉煤/CO2:2.57/0.44kg/s;
40
Z-1302
文丘里洗涤器

L=4702mm;喉径：159mm;操作温度：216℃；操作压力：4.0MpaG；
介质：黑水、合成气
41
Z-1303
动工引射器

抽气量：16000m3/h；L=3926mm;
42
E-1321
取样冷却器

43
E-1322
取样冷却器

44
E-1323
取样冷却器

45
E-1325
取样冷却器

46
E-1326
取样冷却器

47
E-1327
取样冷却器

1
V-1401
高压闪蒸罐
ID3200×5700 立式
操作温度：158℃；操作压力：0.49MpaG； 全容积：59m3
设计温度：190℃；设计压力：-0.1/0.7MpaG；操作介质：黑水、闪蒸气
2
V-1403
高压闪蒸分离罐
ID1600×2800 立式
操作温度：155℃；操作压力：0.49MpaG； 全容积：6.9m3
设计温度：190℃；设计压力：0.7MpaG；操作介质：冷凝蒸汽、闪蒸气
3
V-1404
真空闪蒸罐
ID3200×6480 立式
操作温度：82℃；操作压力：-0.05MpaG； 全容积：64m3
设计温度：160℃;MpaG;操作介质：冷凝蒸汽、闪蒸气
4
V-1405
真空闪蒸分离罐
ID1800×2580 立式
操作温度：69℃；操作压力：-0.063MpaG； 全容积：8.1m3
设计温度：160℃;MpaG;操作介质：闪蒸汽液
5
V-1408
除氧器
Φ3000×8000 卧式
操作温度：104℃；操作压力：0.02MpaG； 水槽容积：55m3
设计温度：190℃;设计压力:0.26MpaG;操作介质：闪蒸汽液
6
Q-1401
捞渣机
L×W×H
18580×3140×2800
操作温度：85℃；操作压力：常压； 捞渣能力：4～16t/h
设计温度：100℃;设计压力:常压;操作介质：黑水;电机功率：7.5kw
7
V-1412
滤渣池
2023×2023×2600
L×W×H
8
V-1416
密封/冲洗水缓冲罐
ID2500×3200 立式
操作温度：25℃；操作压力：常压； 全容积：16m3
设计温度：60℃;设计压力:常压;
9
T-1401
灰水槽
ID3600×8000 立式
操作温度：80℃；操作压力：0.02MpaG； 全容积：94.5m3
设计温度：100℃;设计压力:0.03MpaG;操作介质：灰水
10
T-1403A/B
阳离子絮凝剂槽
ID1400×1600 立式
操作温度：40℃；操作压力：常压； 全容积：2.45m3
设计温度：40℃;设计压力:常压;操作介质：絮凝剂溶液
11
T-1404
分散剂槽
ID1400×1600 立式
操作温度：25℃；操作压力：常压； 全容积：2.45m3
设计温度：40℃;设计压力:常压;操作介质：分散剂溶液
12
T-1405A/B
阴离子絮凝剂槽
ID1400×1600 立式
操作温度：40℃；操作压力：常压； 全容积：2.45m3
设计温度：40℃;设计压力:常压;操作介质：絮凝剂溶液
13
A-1401
渣池搅拌器

转速：43rpm/min; 功率：4kw
14
A-1402
沉降槽扒料机

转速：0.102rpm/min; 功率：3kw
15
A-1404
滤液池搅拌器

转速：50rpm/min; 功率：3kw
16
A-1405A/B
阳离子絮凝剂搅拌器

转速：200rpm/min; 功率：2.2kw
17
A-1407A/B
阴离子絮凝剂搅拌器

转速：200rpm/min; 功率：2.2kw
18
E-1402
真空闪蒸槽罐顶冷凝器
ID1200×4666 BES
热负荷：7820kw;换热面积：255m2;
管程：操作介质：循环冷却水；操作温度：32/42℃操作压力：0.45MpaG
壳程：操作介质：真空闪蒸气；操作温度：82/68℃操作压力：-0.05MpaG
换热管：Φ19×2;n=1482;L=3000mm;2管程；1壳程
19
E-1405
废水冷却器
ID700×7031 AES
热负荷：1250kw;换热面积：125m2;
管程：操作介质：灰水；操作温度：80/40℃操作压力：0.7MpaG
壳程：操作介质：循环冷却水；操作温度：32/39℃操作压力：0.45MpaG
换热管：Φ25×2;n=270;L=6000mm;10管程；1壳程
20
P-1401A/B/C
渣池泵
离心式
操作介质：黑水;流量：46.2m3/h;操作温度：75℃；扬程：55m;功率15kw
21
P-1403A/B
低压灰水泵
离心式
操作介质：灰水;流量：118m3/h;操作温度：70℃；扬程：50m;功率30kw
22
P-1404A/B
沉降槽底流泵
离心式
操作介质：於浆;流量：23m3/h;操作温度：80℃；扬程：40m;功率7.5kw
23
P-1405A/B
密封/冲洗水泵
离心式
操作介质：密封冲洗水;流量：15.1m3/h;操作温度：40℃；扬程：540m;功率75kw
24
P-1406A/B
洗涤塔给料泵
离心式
操作介质：灰水;流量：95m3/h;操作温度：104.9℃;扬程:491m;功率250kw
25
P-1409A/B
阳离子絮凝剂泵
计量泵
操作介质：絮凝剂溶液;流量：0.25m3/h;操作温度：25℃；
进口压力：常压;出口压力：0.5MpaG；功率0.75kw
26
P-1410A/B
分散剂泵
计量泵
操作介质：分散剂溶液;流量：0.125m3/h;操作温度：25℃；
进口压力：常压;出口压力：0.5MpaG；功率0.55kw
27
P-1411A/B
闪蒸真空泵
液环真空泵
流量：35m3/h（操作状态）;操作温度：70℃；
进口压力：-0.07MpaG;出口压力：常压；电机功率：75kw
28
P-1412
过滤机真空泵
液环真空泵
流量：45m3/h（操作状态）;操作温度：40～70℃；
进口压力：-0.05MpaG;出口压力：常压；电机功率：75kw
29
P-1413A/B
阴离子絮凝剂泵
计量泵
操作介质：絮凝剂溶液;流量：0.25m3/h;操作温度：25℃；
进口压力：常压;出口压力：0.5MpaG；功率0.75kw
30
P-1408A/B
滤液池泵
离心泵
操作介质：灰水;流量：11.5m3/h;操作温度：70℃;扬程:47m;功率5.5kw
31
P-1414A/B
污水泵
离心泵
操作介质：灰水;流量：118m3/h;操作温度：70℃;扬程:50m;功率30kw
32
渣水管道泵

流量：720m3/h;转速：1450rpm/min;扬程:32m;功率90kw
33
S-1401
沉降槽
Φ19000×6220 立式
操作介质：黑水；操作温度：80℃；操作压力：常压； 全容积：1360m3
34
S-1402
过滤机
真空带式过滤机
操作介质：於浆；操作温度：82℃；电机功率：2.6kw;过滤面积：18m2
35
E-1406
取样冷却器

36
E-1407
取样冷却器

37
X-1401
阳离子混合器

38
X-1402
阴离子混合器

1
V-3001
高压氮气缓冲罐
ID2800×1400 立式
操作温度：80℃；操作压力：8.12MpaG； 全容积：92m3
设计温度：130℃;设计压力:9.0MpaG;
2
V-3002
低压氮气缓冲罐
ID2800×8000 立式
操作温度：50℃；操作压力：0.7MpaG； 全容积：55m3
设计温度：80℃;设计压力:0.8MpaG;
3
S-3001
清洁高压氮气过滤器

操作温度：80℃；操作压力：5.1MpaG； 处理量：1.854kg/s;
设计温度：130℃;设计压力:5.7MpaG;压降：0.04MpaG;
4
E-3001
保护气加热器
套管式
热负荷：392kw;换热面积：0.9m2;
管程：操作介质：汽包循环水；操作温度：270/250℃操作压力：6.0MpaG
壳程：操作介质：高压N2/CO2；操作温度：80/200℃操作压力：5.1MpaG
换热管：Φ76×8;n=3;L=3000mm;
5
X-3002
消音器

6
X-3003
消音器

1
P-3201A/B
事故冷却水泵
离心式
操作介质：冷却水;流量：50m3/h;操作温度：43℃;扬程:43m;功率15kw

1
V-3401
汽包排污闪蒸罐
Φ1000×2023 立式
操作温度：100℃；操作压力：ATM； 全容积：1.6m3
设计温度：150℃;设计压力:ATM/-0.1MpaG;
2
E-3401
汽包排污冷却器
ID305×2200 BIU
热负荷：16kw;换热面积：3.67m2;
管程：操作介质：汽包排污水；操作温度：110/40℃操作压力：0.05MpaG
壳程：操作介质：循环冷却水；操作温度：32/42℃操作压力：0.45MpaG
U型换热管：Φ25×2;n=16;L=1500mm;4管程；1壳程；

1
T-3601
碱罐
ID3000×1500 立式
操作温度：50℃；操作压力：0.002/-0.0002MpaG； 全容积：10.6m3
设计温度：50℃;设计压力:0.005MpaG;
2
T-3602
酸罐
ID3000×2200 立式
操作温度：50℃；操作压力：0.003/-0.0002MpaG； 全容积：15.6m3
设计温度：50℃;设计压力:0.006MpaG;
3
V-3601
洗涤罐
ID600×2110 立式
操作温度：25℃；操作压力：常压； 全容积：0.56m3
设计温度：50℃;设计压力:常压;
4
X-3601
碱/水混合器

流量：碱溶液/脱盐水：4.14/2.07(kg/s)
5
P-3601A/B
碱泵
容积式
操作介质：稀释碱溶液；流量：0.4m3/h；操作温度：25℃；扬程：464m电机功率：4kw
6
P-3602A/B
酸泵
容积式
操作介质：稀盐酸；流量：0.8m3/h；操作温度：25℃；扬程：81m；电机功率：1.5kw;
7
P-3603
供碱泵
离心式
操作介质：碱溶液；流量：10m3/h；操作温度：25℃；扬程：19m；电机功率：2.2kw;
8
P-3604
供酸泵
离心式
操作介质：盐酸；流量：2.74m3/h；操作温度：25℃；扬程：19.5m；电机功率：2.2kw;

1
S-3701
清洁过滤器
Φ1000×4450立式
操作温度：常温；操作压力：-0.05MpaG；处理风量：2023m3/h
设计温度：常温;设计压力:-0.1MpaG
滤袋规格：Φ135×2450；滤袋数量：21；滤袋材质：防静电涤纶针刺粘滤料；脉冲阀规格：1”；数量：5个；

2
K-3701
清洁风机
罗茨鼓风机 L6ILD
处理风量：2023m3/h；出入口压差：50kpa;转速：1450rpm/min;功率55kw

合计
197台
