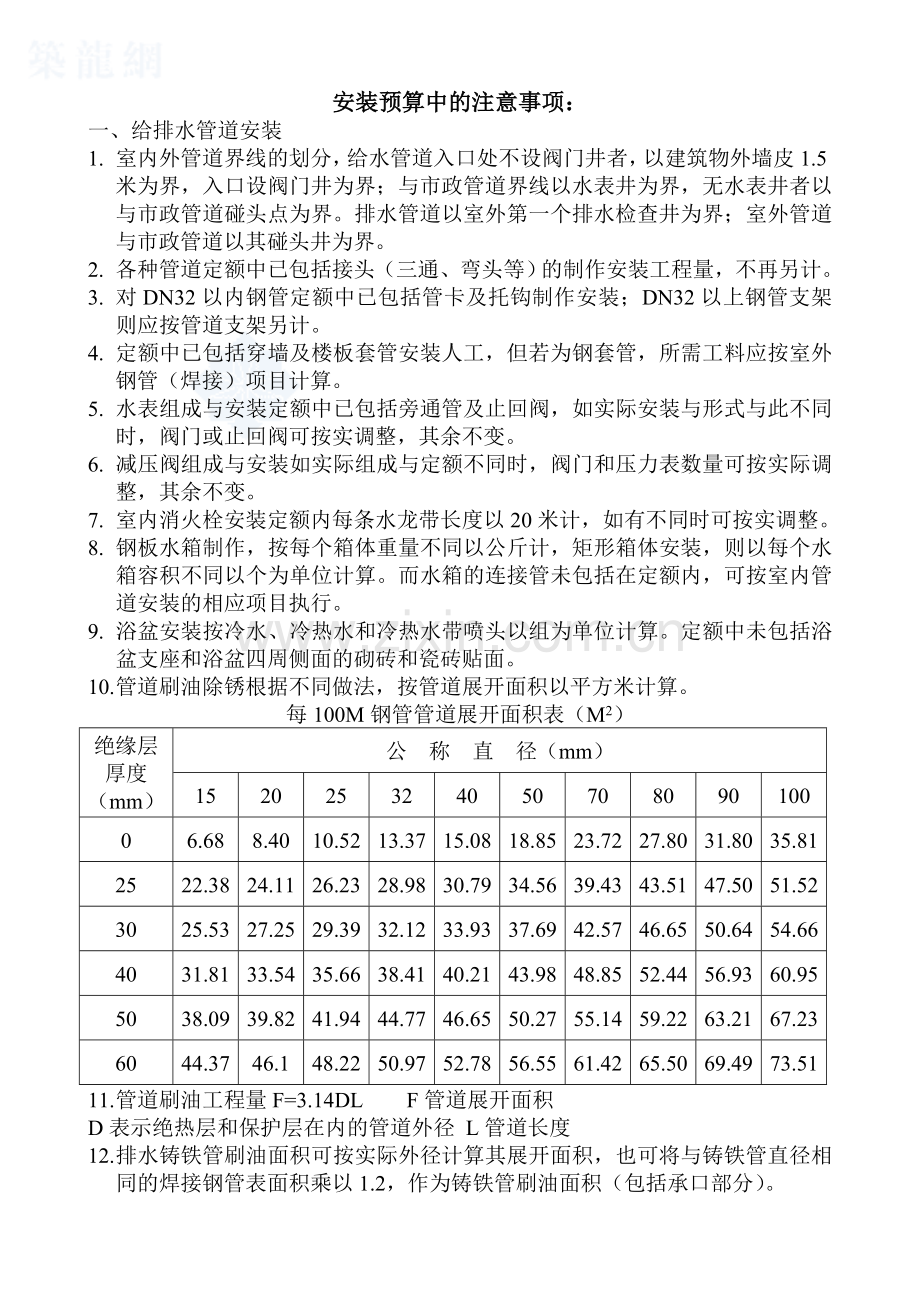

安装预算中的注意事项：
一、给排水管道安装
1. 室内外管道界线的划分，给水管道入口处不设阀门井者，以建筑物外墙皮1.5米为界，入口设阀门井为界；与市政管道界线以水表井为界，无水表井者以与市政管道碰头点为界。排水管道以室外第一个排水检查井为界；室外管道与市政管道以其碰头井为界。
2. 各种管道定额中已包括接头（三通、弯头等）的制作安装工程量，不再另计。
3. 对DN32以内钢管定额中已包括管卡及托钩制作安装；DN32以上钢管支架则应按管道支架另计。
4. 定额中已包括穿墙及楼板套管安装人工，但若为钢套管，所需工料应按室外钢管（焊接）项目计算。
5. 水表组成与安装定额中已包括旁通管及止回阀，如实际安装与形式与此不同时，阀门或止回阀可按实调整，其余不变。
6. 减压阀组成与安装如实际组成与定额不同时，阀门和压力表数量可按实际调整，其余不变。
7. 室内消火栓安装定额内每条水龙带长度以20米计，如有不同时可按实调整。
8. 钢板水箱制作，按每个箱体重量不同以公斤计，矩形箱体安装，则以每个水箱容积不同以个为单位计算。而水箱的连接管未包括在定额内，可按室内管道安装的相应项目执行。
9. 浴盆安装按冷水、冷热水和冷热水带喷头以组为单位计算。定额中未包括浴盆支座和浴盆四周侧面的砌砖和瓷砖贴面。
10. 管道刷油除锈根据不同做法，按管道展开面积以平方米计算。
每100M钢管管道展开面积表（M2）
绝缘层厚度（mm）
公 称 直 径（mm）
15
20
25
32
40
50
70
80
90
100
0
6.68
8.40
10.52
13.37
15.08
18.85
23.72
27.80
31.80
35.81
25
22.38
24.11
26.23
28.98
30.79
34.56
39.43
43.51
47.50
51.52
30
25.53
27.25
29.39
32.12
33.93
37.69
42.57
46.65
50.64
54.66
40
31.81
33.54
35.66
38.41
40.21
43.98
48.85
52.44
56.93
60.95
50
38.09
39.82
41.94
44.77
46.65
50.27
55.14
59.22
63.21
67.23
60
44.37
46.1
48.22
50.97
52.78
56.55
61.42
65.50
69.49
73.51
11. 管道刷油工程量F=3.14DL F管道展开面积
D表示绝热层和保护层在内的管道外径 L管道长度
12. 排水铸铁管刷油面积可按实际外径计算其展开面积，也可将与铸铁管直径相同的焊接钢管表面积乘以1.2，作为铸铁管刷油面积（包括承口部分）。

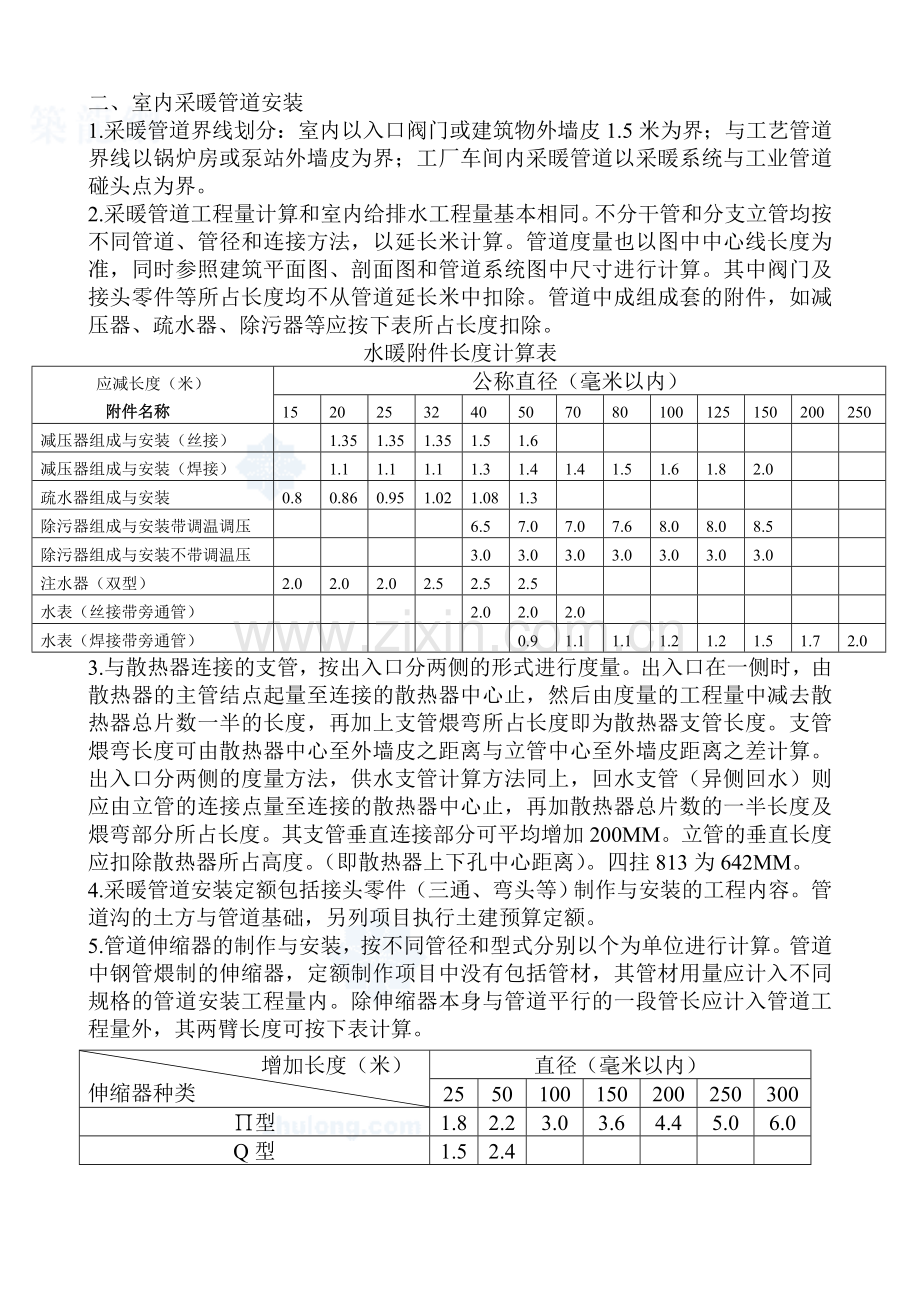

二、室内采暖管道安装
1.采暖管道界线划分：室内以入口阀门或建筑物外墙皮1.5米为界；与工艺管道界线以锅炉房或泵站外墙皮为界；工厂车间内采暖管道以采暖系统与工业管道碰头点为界。
2.采暖管道工程量计算和室内给排水工程量基本相同。不分干管和分支立管均按不同管道、管径和连接方法，以延长米计算。管道度量也以图中中心线长度为准，同时参照建筑平面图、剖面图和管道系统图中尺寸进行计算。其中阀门及接头零件等所占长度均不从管道延长米中扣除。管道中成组成套的附件，如减压器、疏水器、除污器等应按下表所占长度扣除。
水暖附件长度计算表
应减长度（米）
附件名称
公称直径（毫米以内）
15
20
25
32
40
50
70
80
100
125
150
200
250
减压器组成与安装（丝接）

1.35
1.35
1.35
1.5
1.6

减压器组成与安装（焊接）

1.1
1.1
1.1
1.3
1.4
1.4
1.5
1.6
1.8
2.0

疏水器组成与安装
0.8
0.86
0.95
1.02
1.08
1.3

除污器组成与安装带调温调压

6.5
7.0
7.0
7.6
8.0
8.0
8.5

除污器组成与安装不带调温压

3.0
3.0
3.0
3.0
3.0
3.0
3.0

注水器（双型）
2.0
2.0
2.0
2.5
2.5
2.5

水表（丝接带旁通管）

2.0
2.0
2.0

水表（焊接带旁通管）

0.9
1.1
1.1
1.2
1.2
1.5
1.7
2.0
3.与散热器连接的支管，按出入口分两侧的形式进行度量。出入口在一侧时，由散热器的主管结点起量至连接的散热器中心止，然后由度量的工程量中减去散热器总片数一半的长度，再加上支管煨弯所占长度即为散热器支管长度。支管煨弯长度可由散热器中心至外墙皮之距离与立管中心至外墙皮距离之差计算。出入口分两侧的度量方法，供水支管计算方法同上，回水支管（异侧回水）则应由立管的连接点量至连接的散热器中心止，再加散热器总片数的一半长度及煨弯部分所占长度。其支管垂直连接部分可平均增加200MM。立管的垂直长度应扣除散热器所占高度。（即散热器上下孔中心距离）。四拄813为642MM。
4.采暖管道安装定额包括接头零件（三通、弯头等）制作与安装的工程内容。管道沟的土方与管道基础，另列项目执行土建预算定额。
5.管道伸缩器的制作与安装，按不同管径和型式分别以个为单位进行计算。管道中钢管煨制的伸缩器，定额制作项目中没有包括管材，其管材用量应计入不同规格的管道安装工程量内。除伸缩器本身与管道平行的一段管长应计入管道工程量外，其两臂长度可按下表计算。
增加长度（米）
伸缩器种类
直径（毫米以内）
25
50
100
150
200
250
300
∏型
1.8
2.2
3.0
3.6
4.4
5.0
6.0
Q型
1.5
2.4

6.减压器、疏水器组成与安装按不同直径以组为单位进行计算。
7.管道支架制作与安装，按管架种类以吨单位计算。
8.集气罐制作与安装，按不同规格以个为单位计算。套用“工艺管道工程”中相应项目。
9.铸铁散热器若柱型散热器为挂装时可执行M132项目。
10.光排管散热器制作安装按不同直径以米为单位计算。其联管作为材料已列入定额，不得重复计算。
11.钢制板式散热器安装按不同规格以组为单位进行计算。
12.采暖管道的刷油除锈工程量与给水管道计算方法相同，也据不同作法，按展开面积以平方米计算。
13.散热器的刷油或除锈，据不同作法，以散热器面积计算，散热器面积见下表
散热器名称
型号
每片散热器面积（M2）
长翼型
大60
小60
1.17
0.8
M—132型

0.24
柱型
四柱760
四柱813
五柱813
0.235
0.28
0.37
圆翼型
D50
D75
1.3
1.8
钢板式
600*800
600*1000
600*1200
2.1
2.75
3.27
13. 采暖管道保温工程量，按保温材料不同以立方米为单位计算。
14. 保温层体积V=3.14H（H+D）L H保温层厚度 D管子外径
L保温管道长度不扣除阀门、减压阀等所占长度
每100米焊接钢管保温体积表
厚度MM
直径MM
25
30
40
50
60
70
80
90
100
20
0.41
0.54
0.85
1.21
1.64
2.13
2.69
3.31
3.99
25
0.47
0.61
0.93
1.32
1.77
2.29
2.87
3.51
4.21
32
0.53
0.69
1.04
1.46
1.92
2.46
3.07
3.73
4.46
40
0.58
0.74
1.12
1.55
2.04
2.59
3.22
3.9
4.65
50
0.67
0.86
1.26
1.74
2.26
2.8
3.52
4.24
5.03
70
0.79
0.99
1.45
1.97
2.55
3.2
3.91
4.68
5.51
80
0.89
1.12
1.62
2.18
2.8
3.49
4.24
5.05
5.91
90
0.99
1.24
1.77
2.38
3.04
3.77
4.55
5.41
6.32
100
1.09
1.36
1.94
2.58
3.28
4.05
4.88
5.77
6.72
125
1.30
1.60
2.26
2.99
3.77
4.62
5.53
6.5
7.54
150
1.49
1.84
2.58
3.38
4.24
5.17
6.16
7.21
8.33
三、室内电器照明安装
1）.配管工程
1.各种配管应区别敷设方式，位置及管道材质、规格、以延长米计算。不扣除管路中间的接线盒（箱）、灯头盒、开关盒所占的长度。量取配管线路长度时，其水平长度按施工图示尺寸计算，垂直长度按施工图中的标高尺寸计算。
2.配管工程均未包括接线盒、箱、支架制作安装，钢索架设及拉紧装置制作安装，插接式母线槽支架制作，槽架制作及配管支架，其工程量另行计算。接线箱分别以明、暗装及其半周长，按个数计算。接线盒区别其明、暗装及类型，按个数计。支架、槽架制作安装区别其一般型，轻型以吨为单位计算，套铁构件制作定额。钢索架设工程量按图示尺寸，以墙、柱内缘计算其延长米，不扣除拉紧装置所占长度。
2）管内穿线
1.在管材配线工程中尚需进行穿线。管内穿线工程量区分照明线路与动力线路按截面大小分别以单线延长米计算。因此，其工程量应为配管工程量乘以穿线根数。穿线定额中综合了接头长度，不再计算接头线工程量。
3）配线工程
1.线夹配线。线夹配线应区别瓷夹配线和塑料夹配线、二线式和三线式，按敷设在木、砖、混凝土等不同结构和导线规格，以线路延长米计算。
2.线路水平长度按电气照明平面图灯具之间的中心线距离计算。线路绕梁的垂直距离按图示尺寸计算。
3.瓷夹暗配时，由线路支持点至天棚下椽的工程量按实计算。
4.绝缘子配线按绝缘子种类，配线部位结构及导线截面等的不同，分别以单线延长米计算。
5.槽板配线按槽板种类（木、塑料槽板）、结构种类（木结构、砖与混凝土结构）、线式（二线式、三线式）及导线截面的大小，以线路延长米计算。定额中未包括支架制作、钢索架设及拉紧装置制作安装，另计工程量。
6.塑料护套线敷设，按沿木结构，砖和混凝土结构、沿钢索、砖混凝土结构粘接、区分导线芯数（二芯与三芯）和截面规格，分别以延长米计算。
以上各种配线工程，定额中的分支接头，水弯已综合考虑在定额内，计算工程量时，不得加算。
7.灯具、明暗开关、插销、按钮等的预留线，分别综合在有关定额内，不得另计预留线工程量。但配线进入开关箱、柜、板的预留线，按下表分别计入相应的工程量内。

连接设备导线预留长度表（每跟线）
序号
项目
预留长度
说明
1
2

3
4

5
各种天井箱、柜、板
单独安装（无箱盘）的铁壳开关、闸刀启动器、母线槽进出线盒等
由地坪管子出口引至接线盒
电源与管内导线连接（管内穿线与软硬母线接头）
出户线
高+宽
0.3米

1米
1.5米

1.5米
箱、柜板盘面尺寸
从安装对象中心算起
从管口算起
从管口算起

从管口算起

3）照明器具安装工程
灯具安装均以套为单位计算。
1. 普通灯具安装按灯罩直径的不同规格分别计算。其它普通灯具按不同类型分别计算。
2. 荧光灯具安装按安装方式不同，分为吊链式、吊管式、吸顶式、开启式和嵌入式等，按每组灯管数目不同，分为单管、双管和三管等类型分别计算。
3. 工矿灯具安装分为工厂罩灯、防水防爆灯等类型，按不同的灯具、不同的安装方式分别计算。
配电箱、盘、板安装
1. 照明配电箱安装不分型号、规格、安装方式，以台为单位计算。小型配电箱（板）按半周长以“台”为单位计算。应注意，小型配电箱安装是指空箱而言，不包括箱内配电板制作安装以及板上的电气元件安装和配线，接线端子等。
2. 木配电箱制作按安装方式和不同半周长以套为单位计算。它不包括箱内配电板制作以及电气装置的安装，盘上配线和元件的安装。配电板制作按不同材质以平方米为单位计算；木配电板包铁皮是以平方米为单位计算。
3. 接线盒安装分为暗装和明装。接线盒安装不同结构类型，以个为单位分别计算。
4. 开关分拉线开关与扳开关两种。拉线开关不分防水式、胶木式均套用同一定额。扳把开关明装时，只套一个定额。扳把开关暗装时，区分单联、双联、三联、四联，以套为单位计算。一般按钮区分明装、暗装以套为单位计。密闭开关（5A以下）只套一个定额。插座区分插座种类，单相、单相三孔、单相四孔，以套为单位计。
5. 其它，风扇安装分吊扇和壁扇，以台为单位计算。电铃安装按不同规格以套为单位计算。变压器安装按不同容量以台为单位计算。
防雷与接地装置
1. 避雷针、避雷网制作安装
一般避雷针和独立避雷针制作，分别执行“轻型铁构件”和“一般铁构件”制作定额，以吨为单位计算。避雷针安装按不同针长或高度，不同安装位置分别以根为单位计算。
避雷网（带）安装区分敷设方式（沿混凝土块敷设，沿折板支架敷设）以延长米计。混凝土块以块为单位计算，混凝土块支座间距1米一个，转弯处为0.5米一个。
2. 引下线母线敷设
引下线敷设按利用金属构件引下和沿建筑物，构筑物引下，以不同高度分别以米为单位计算。
3. 接地母线敷设
接地母线按户内户外以1米为单位计算。户外接地母线敷设定额是以自然地坪考虑的，包括地沟的挖填土和夯实工作，计算时不应再土方量。如设计埋深与定额不同时，允许调整土方量。
4. 接地极制作安装
接地极制作安装按不同材料（角钢、钢管、钢板、铜板）及埋设在不同的土质（普硬土、坚硬土）分别以“组”为单位计算。
