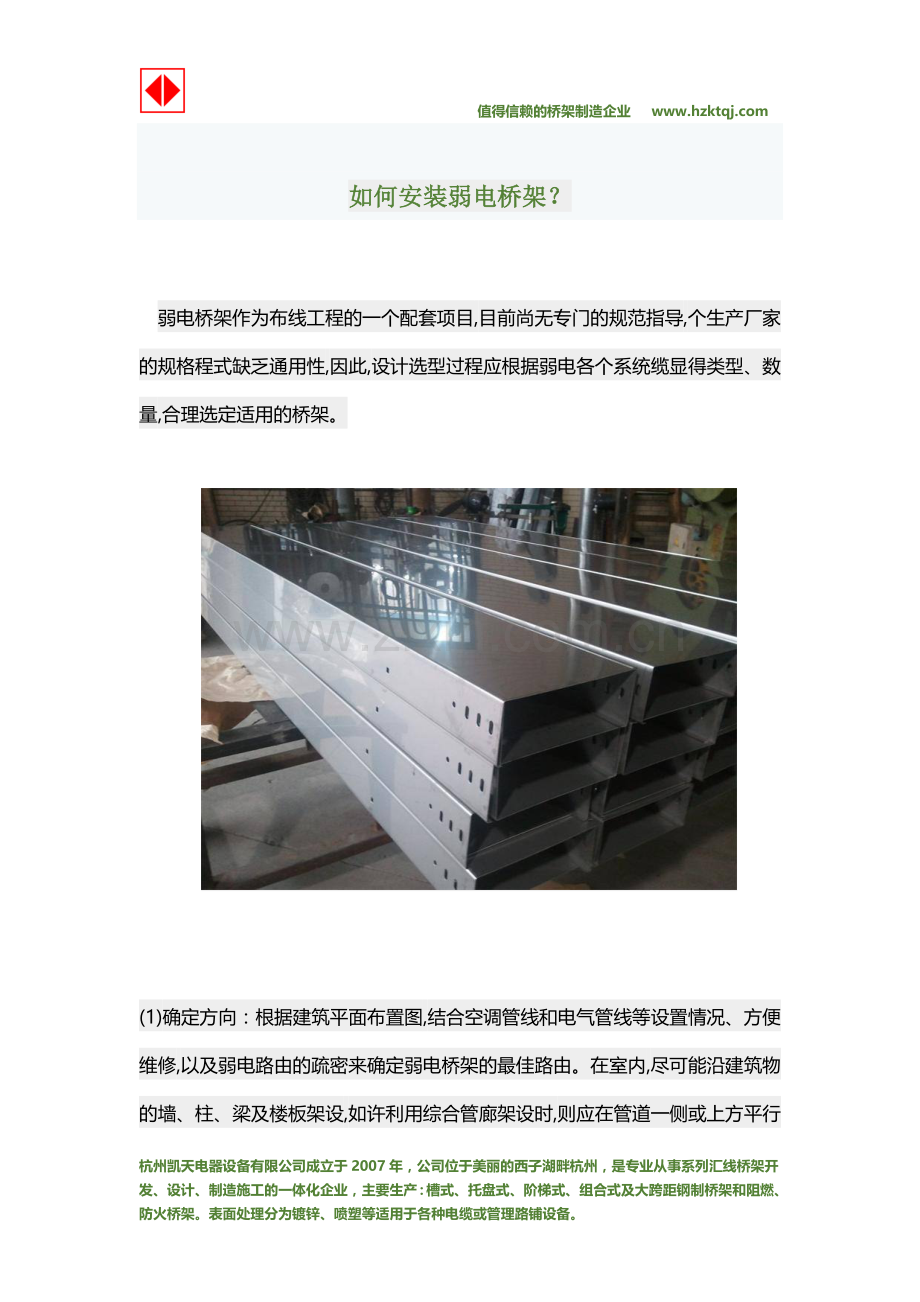

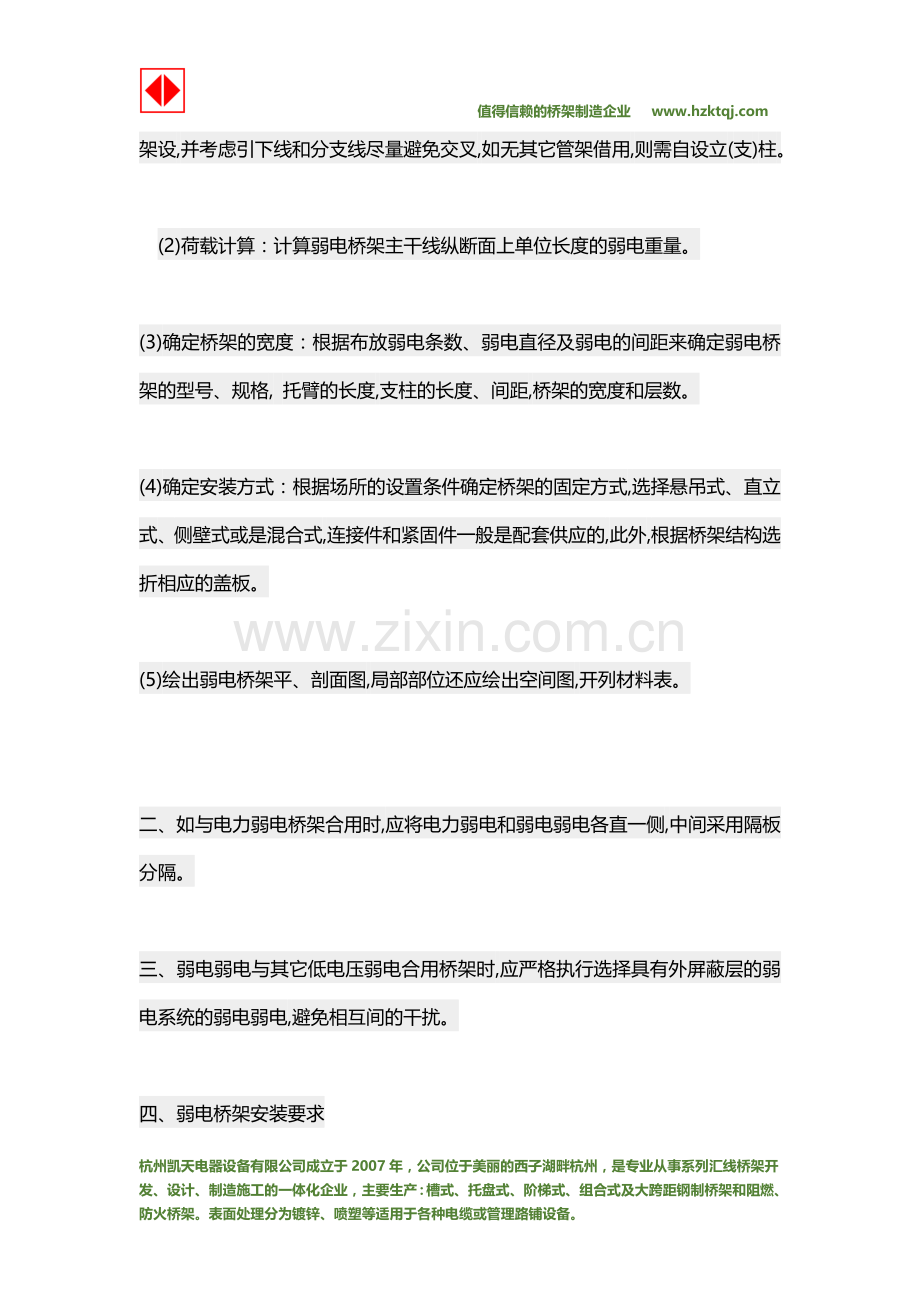

值得信赖的桥架制造企业 如何安装弱电桥架？弱电桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及弱电路由的疏密来确定弱电桥架的最佳路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。(2)荷载计算：计算弱电桥架主干线纵断面上单位长度的弱电重量。(3)确定桥架的宽度：根据布放弱电条数、弱电直径及弱电的间距来确定弱电桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。(5)绘出弱电桥架平、剖面图,局部部位还应绘出空间图,开列材料表。二、如与电力弱电桥架合用时,应将电力弱电和弱电弱电各直一侧,中间采用隔板分隔。三、弱电弱电与其它低电压弱电合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电弱电,避免相互间的干扰。四、弱电桥架安装要求转载请注明出处：杭州弱电施工队专业承揽弱电工程及系统维保，具大型项目实施经验，工程质量优良，工艺规范可靠。(1)槽式大跨距弱电桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。(2) 弱电桥架与用电设备交越时,其间的净距不小于$2。 (3)两组弱电桥架在同一高度平行敷设时,其间净距不小于$2。(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。 (4)直线段：注明全长、桥架层数、标高、型号及规格。拐弯点和分支点:注明所用转弯接板的型号及规格。升降段：注明标高变化,也可用局部大样图或剖面图表示。 (5)桥架支撑点, 如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。 (6)弱电引下点位置及引下方式,一般而言,大批弱电引下可用垂直弯接板和垂直引上架,少量弱电引下可用导板或引管,注明引下方式即可。 (7)弱电桥架宜高出地面$2以上,桥架顶部距顶棚或其它障碍物不应小于$2,桥架宽度不宜小于$2,桥架内横断面的填充率不应超过50%。 (8)弱电桥架内缆线垂直敷设时,在缆线的上端和每间隔$2处应固定在桥架的支架上,水平敷设时, 在缆线的首、尾、转弯及每间隔3$2处进行固定。(9)在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过50%。 (10)布放在线槽的缆线可以不绑扎,槽内缆线应顺直,槽内缆线应顺直,尽量不交叉,缆线不应溢出线槽,在缆线进出线槽部位, 转弯处应绑扎固定。垂直线槽布放缆线应每间隔$2固定在缆线支架上。(11)在水平、垂直桥架和垂直线槽中敷设线时,应对缆线进行绑扎。4对线弱电以24根为束,25对或以上主干线弱电、光缆及其它信号弱电应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于$2,扣间距应均匀,松紧适度。(12)桥架水平敷设时,支撑间距一般为1.5$2,垂直敷设时固定在建筑物构体上的间距宜小于$2。杭州凯天电器设备有限公司生产XQJ系列电缆桥架分为梯级式、托盘式、槽式及组合式四种模型，产品有防火桥架、不锈钢桥架、玻璃钢桥架、铝合金桥架等。XQJ系列电缆桥架及低压配电柜系列选用优质冷轧或热轧钢板，表面处理分为喷漆、电镀锌、热镀锌、静电喷塑等。本公司产品广泛用于化工、纺织、电力、机械、汽车、电子、国防、大楼建筑等场合。公司产品能满足不同用户，不同场合的要求，也可根据特殊要求定购加工。希望凯天电器能架起你我之间的桥梁，为共同发展中国的电器事业作出努力！0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54杭州凯天电器设备有限公司成立于2007年，公司位于美丽的西子湖畔杭州，是专业从事系列汇线桥架开发、设计、制造施工的一体化企业，主要生产：槽式、托盘式、阶梯式、组合式及大跨距钢制桥架和阻燃、防火桥架。表面处理分为镀锌、喷塑等适用于各种电缆或管理路铺设备。
