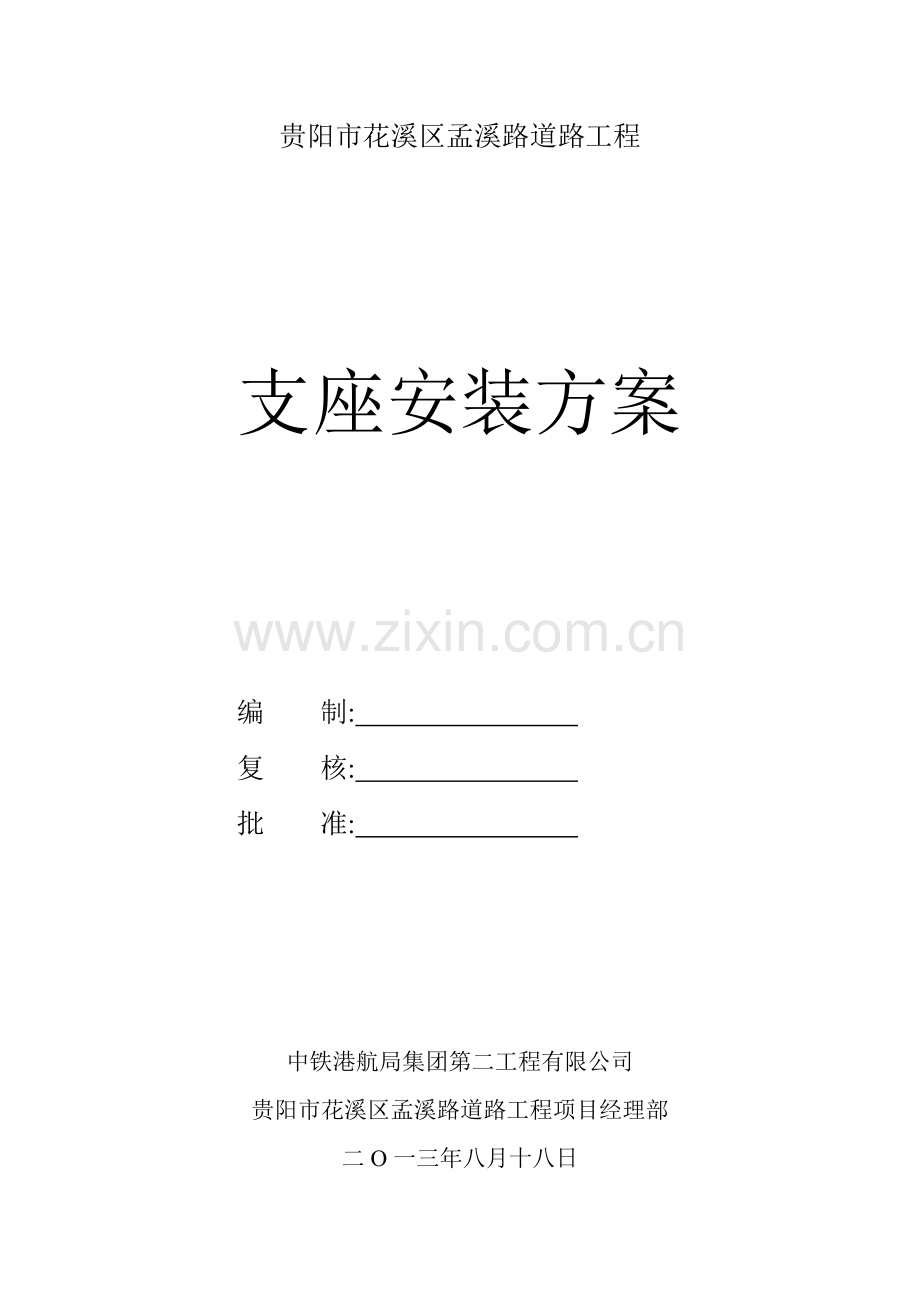

支座安装方案.doc

贵阳市花溪区孟溪路道路工程

支座安装方案

编 制:　　　　　　　　
复 核:　　　　　　　　
批 准:　　　　　　　　

中铁港航局集团第二工程有限公司
贵阳市花溪区孟溪路道路工程项目经理部
二O一三年八月十八日

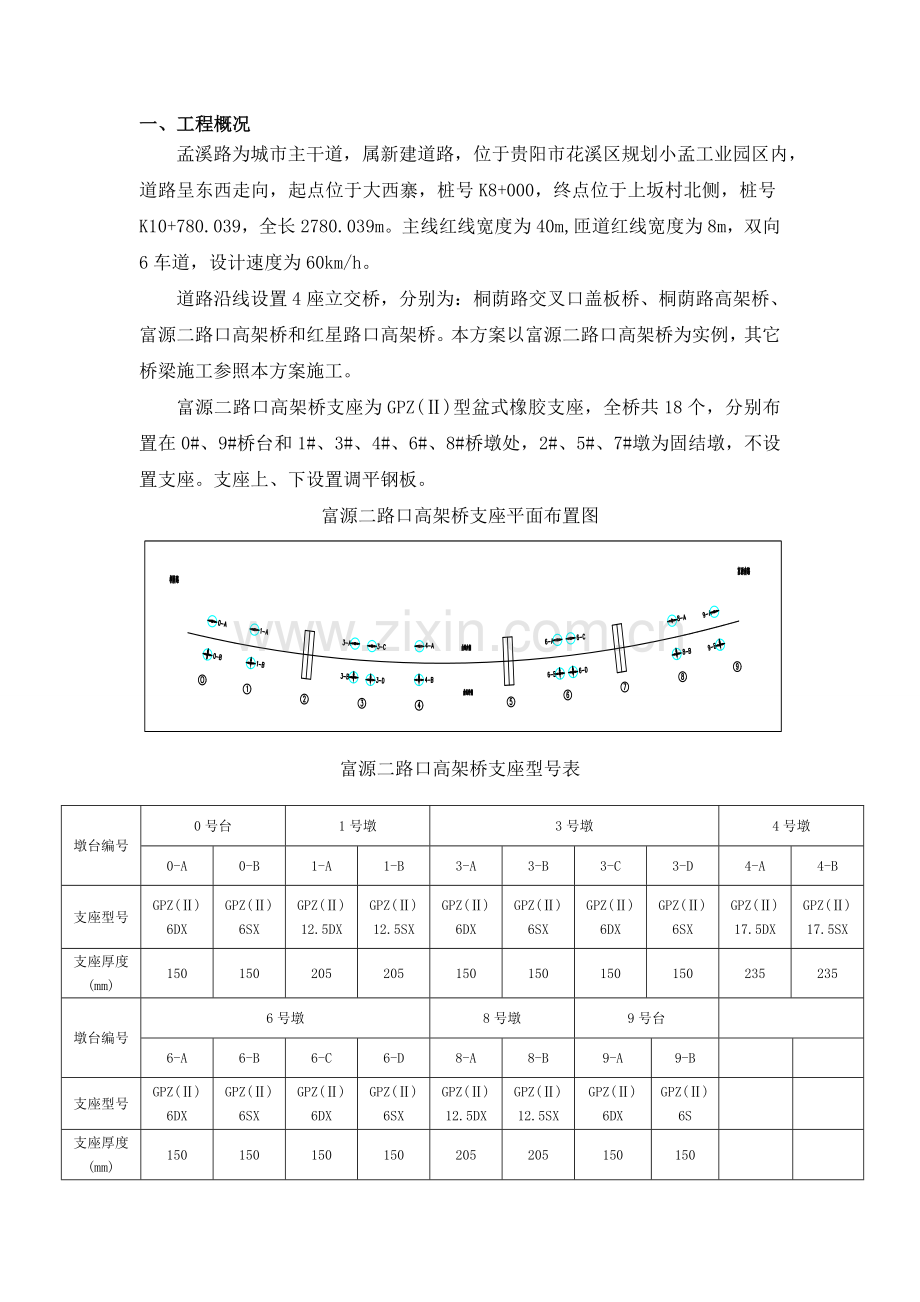

一、 工程概况
孟溪路为城市主干道，属新建道路，位于贵阳市花溪区规划小孟工业园区内，道路呈东西走向，起点位于大西寨，桩号K8+000，终点位于上坂村北侧，桩号K10+780.039，全长2780.039m。主线红线宽度为40m,匝道红线宽度为8m，双向6车道，设计速度为60km/h。
道路沿线设置4座立交桥，分别为：桐荫路交叉口盖板桥、桐荫路高架桥、富源二路口高架桥和红星路口高架桥。本方案以富源二路口高架桥为实例，其它桥梁施工参照本方案施工。
富源二路口高架桥支座为GPZ(Ⅱ)型盆式橡胶支座，全桥共18个，分别布置在0#、9#桥台和1#、3#、4#、6#、8#桥墩处，2#、5#、7#墩为固结墩，不设置支座。支座上、下设置调平钢板。
富源二路口高架桥支座平面布置图

墩台编号
0号台
1号墩
3号墩
4号墩
0-A
0-B
1-A
1-B
3-A
3-B
3-C
3-D
4-A
4-B
支座型号
GPZ(Ⅱ)
6DX
GPZ(Ⅱ)
6SX
GPZ(Ⅱ)
12.5DX
GPZ(Ⅱ)
12.5SX
GPZ(Ⅱ)
6DX
GPZ(Ⅱ)
6SX
GPZ(Ⅱ)
6DX
GPZ(Ⅱ)
6SX
GPZ(Ⅱ)
17.5DX
GPZ(Ⅱ)
17.5SX
支座厚度(mm)
150
150
205
205
150
150
150
150
235
235
墩台编号
6号墩
8号墩
9号台

6-A
6-B
6-C
6-D
8-A
8-B
9-A
9-B

支座型号
GPZ(Ⅱ)
6DX
GPZ(Ⅱ)
6SX
GPZ(Ⅱ)
6DX
GPZ(Ⅱ)
6SX
GPZ(Ⅱ)
12.5DX
GPZ(Ⅱ)
12.5SX
GPZ(Ⅱ)
6DX
GPZ(Ⅱ)
6S

支座厚度(mm)
150
150
150
150
205
205
150
150

富源二路口高架桥支座型号表
二、编制说明
1、编制依据
1.1、贵阳市花溪区孟溪路（K8+000～K10+560）道路建设工程项目施工招标文件、招标图纸、施工图设计文件、施工单位编制的贵阳市花溪区孟溪路（K8+000～K10+560）道路建设工程施工投标文件及施工合同文件等。
1.2、《贵阳市花溪区孟溪路道路工程施工组织设计》
1.3、采用的现行有关规范及标准
──《公路桥涵施工技术规范》（JTG/T F50-2011）
──《公路工程技术标准》（JTG B01－2003）
──《公路工程施工安全技术规程》 （JTJ076-95）
──《公路钢筋混凝土及预应力混凝土设计规范》（JTG D62－2004）
──《公路桥涵设计通用规范》（JTG D60－2004）
──《城市桥梁工程施工与质量验收规范》（CJJ2-2008）
1.3、由招标文件明确的现行设计规范、施工规范及技术规程，质量检验评定标准及验收办法。
1.4、依据本投标人的施工能力，现有机械设备、技术实力和类似工程施工实践中积累的施工经验。
1.5、依据国家、贵州省颁布的法律、法规、法令条款及有关施工安全、工地保安、人员健康、劳动保护、土地使用与管理、环境保护与文明施工方面的具体规定和技术标准；尊重和保护工程施工所在地居民的生活习惯与行为贯例。
2、编制原则
2.1、遵守招标合同各项条款要求，认真贯彻业主或监理工程师及其授权人士或代表的指示、指令和要求。
2.2、严格遵守招标合同明确的设计规范，施工规范和质量评定与验收标准。
2.3、坚持技术先进性、科学合理性、经济适用性、安全可靠性与实事求是相结合。
2.4、自始至终对施工现场坚持实施全员、全方位、全过程严密监控，动静结合、科学管理的原则。
2.5、采用流水作业法组织施工，以保证施工的连续性和均衡性，充分发挥人力物力的作用、积极采用网络计划技术进行施工组织与管理。在保证工程质量的前提下，缩短工期，加快建设速度。
2.6、充分利用机械设备，扩大机械化施工范围，减轻劳动强度、提高劳动生产率。
2.7、坚持质量第一，积极进行全面质量管理，确保工程质量与施工，切实贯彻施工技术规范、操作规程和制度。
三、 支座安装施工工艺
3.1、工艺流程
螺栓锚固盆式橡胶支座安装流程图
墩台顶及预留孔清理
测量放线
环氧砂浆找平
拌制环氧砂浆
安装锚固螺栓
支座安装

3.2、安装方法
（1)将支座垫石顶清理干净。
（2)测量放线。在支座及支座垫石顶分别画出纵横轴线，在垫石上放出支座控制标高。
（3)配制环氧砂浆。配制方法见“1、板式橡胶支座安装中（4）拌制环氧砂浆”的有关要求。
（4)安装锚固螺栓。安装前按纵横轴线检查螺栓预留孔位置及尺寸，无误后将螺栓放人预留孔内，调整好标高及垂直度后灌注环氧砂浆。
（5)用环氧砂浆将顶面找平。
（6)安装支座。在螺栓预埋砂浆固化前进行支座安装；找平层要略高于设计高程，支座就位后，在自重及外力作用下将其调至设计高程；随即检验，误差超标及时予以调整，直至合格。
3.3、盆式橡胶支座安装要求
（1)盆式支座安装前按设计要求及现行《公路桥梁盆式橡胶支座标准》JT 391对成品进行检验，合格后安装。
（2)安装前对垫石轴线、高程等进行检查，合格后进行下步施工。
（3)安装单向活动支座时，应使上下导向挡板保持平行。
（4)安装活动支座前应对其进行解体清洗，用丙酮或酒精擦洗干净，并在四氟板顶面注满硅脂，重新组装应保持精度。
（5)盆式支座安装时上、下各座板纵横向应对中，安装温度与设计要求不符时，活动支座上、下座板错开距离应经过计算确定。
3.4、支座安装质量标准
（1）基本要求
1）各种支座都要有产品合格证明，规格符合设计规定，经检验合格后安装。
2）支座安装后应使上下面全部密贴，不得有个别支点受力或脱空现象。
3）支座粘结材料产品应符合要求，粘结层均匀不空鼓。
4）支座锚固螺栓长度符合设计要求，安装锚固螺栓时，其外露螺母顶面的高度不得大于螺母的厚度。
5）混凝土或砂浆要饱满密实，强度满足设计要求。
（2）实测项目
实测项目见下表。
支座安装允许偏差表
检查项目
允许偏差（mm）
检验方法
国标、行标
企标
支座高程
±2
±2
用水准仪测支座，取最大值
支座位置
≤3
≤3
用全站仪测，纵、横各计两点
支座平整度
≤2
≤2
用铁水平检测对角线
（3）外观鉴定
支座外观不得有影响使用的外伤。
多余混凝土或砂浆应清理干净，外露面应拍实压平。
四、安全保证措施
1、高处作业时要系好安全带。需设工作平台时，防护栏杆高于作业面不应小于1. 2m，且用密目安全网封闭。
2、安装大型盆式支座时，墩上两侧应搭设操作平台，墩顶作业人员应待支座吊至墩顶稳定后再扶正就位。
3、因乙二胺挥发性较强且属有毒物质，操作人员要按要求佩戴口罩、眼罩、手套，并选择通风良好的位置进行环氧砂浆拌制。
五、环保及绿色施工措施
1、要防止人为敲打、叫嚷、野蛮装卸等产生的噪声，减少噪声扰民现象。
2、对产生强噪声机械作业的工序，宜安排在白天进行；若安排夜间施工时，应采取隔音措施。
3、支座处凿毛和清扫时应采取降尘措施，防止粉尘污染周围环境。
