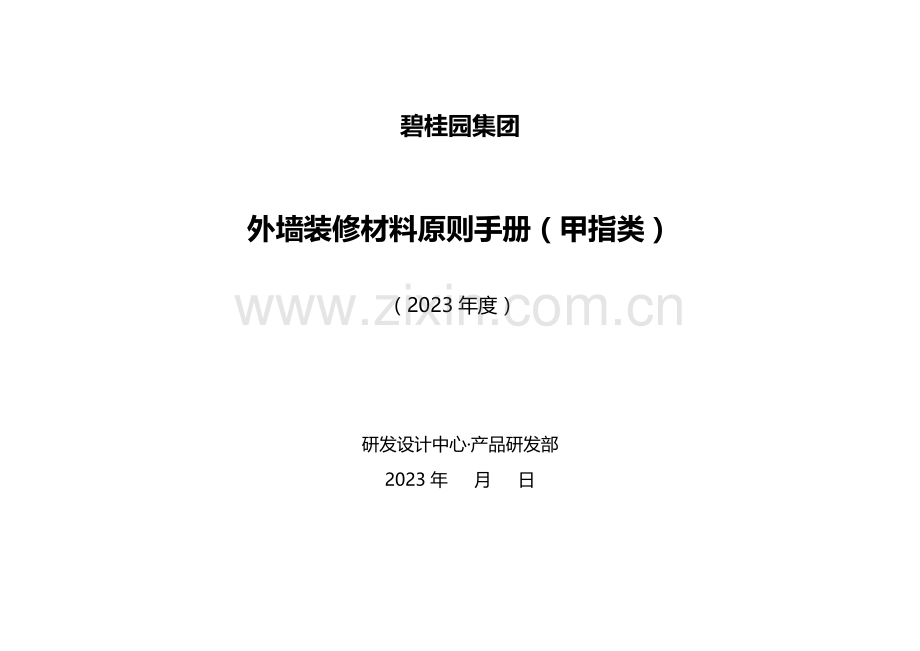

碧桂园集团

外墙装修材料原则手册（甲指类）

（2023年度）

研发设计中心·产品研发部
2023年 月 日

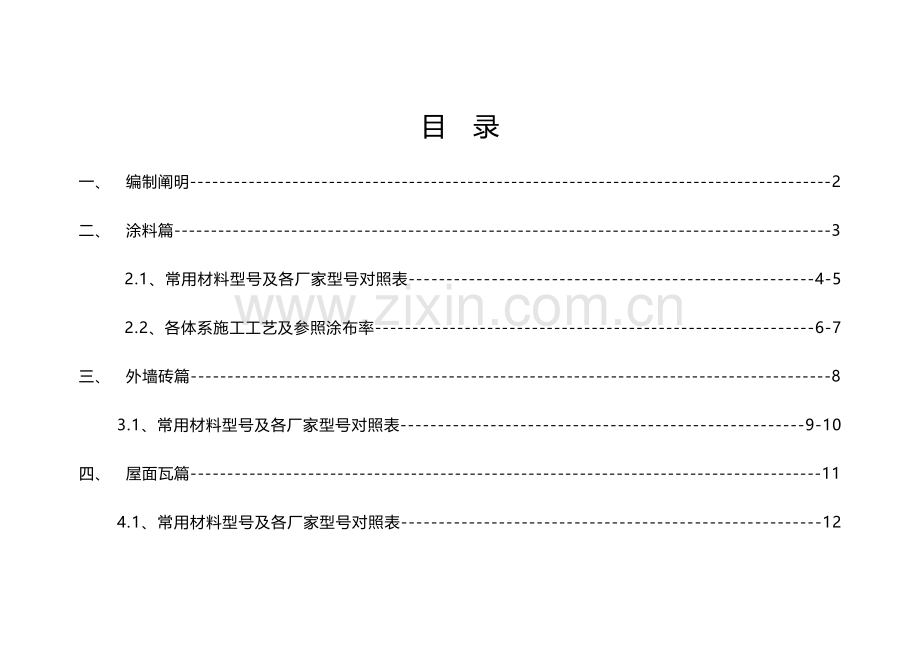

目 录
一、 编制阐明----------------------------------------------------------------------------------------2
二、 涂料篇------------------------------------------------------------------------------------------3
2.1、常用材料型号及各厂家型号对照表------------------------------------------------------4-5
2.2、各体系施工工艺及参照涂布率-----------------------------------------------------------6-7
三、 外墙砖篇---------------------------------------------------------------------------------------8
3.1、常用材料型号及各厂家型号对照表------------------------------------------------------9-10
四、 屋面瓦篇--------------------------------------------------------------------------------------11
4.1、常用材料型号及各厂家型号对照表--------------------------------------------------------12
五、 文化石及木纹披叠板篇------------------------------------------------------------------------13
5.1常用材料型号及各厂家型号对照表----------------------------------------------------------14
六、 成品天沟篇 -----------------------------------------------------------------------------------15
6.1、常用材料型号及各厂家型号对照表------------------------------------------------------16

一、编制阐明
由研发设计中心·产品研发部编制旳《碧桂园集团2023年度外墙材料原则手册》，结合碧桂园集团所有设计产品外立面装修材料实际运用状况编制而成。本原则为试行版，各区域、项目在执行过程中如有疑问和提议，请与集团研发设计中心 产品研发部联络(联络人：徐李明 ）。
试行期间，将搜集和整顿各方意见，调整成熟后正式出版。

二、涂料篇
碧桂园集团外墙涂料按体系可以分为如下几类：外墙乳胶漆体系；外墙质感漆体系；外墙真石漆体系及外墙多彩漆体系。按施工工艺，外墙乳胶漆体系分为：平涂，浮雕小颗粒及浮雕压花； 质感漆体系分为：小颗粒平搓与小颗粒薄喷；真石漆和多彩漆都采用喷涂工艺。根据集团采购中心公布，现外墙涂料合作厂家有如下几家：中华制漆，赫普涂料（海虹老人），高仕涂料（多涂乐），华润漆，立邦漆，自然涂和展辰涂料等七家厂家，详细区域分工见附件一

2.1常用材料型号及各厂家型号对照表
类别
原则命名
原始编号
中华
自然涂
海虹
华润
立邦
多涂乐
展辰
真石漆体系
天然石漆
BGY-sq01
ZR1498

VTCX3702A
BGY-sq02
ZR1885

VTCX-3704
BGY-sq03
ZR1903

VTCX-3703
BGY-sq04
ZR1188

BGY-sq05
ZR1452

VTSC5537
真石漆
BGY-ysq01
TXY1113

VTCX3701-1
BGY-ysq02
仿台山红效果

多彩漆体系
BGY-dc01
多彩漆NB130605Y-3
(仿桃花红)

VT140709-1
BGY-dc02
多彩漆NB130513Y-1
(仿新古典棕)

VTSC271

类别
原则命名
原始编号
中华
自然涂
海虹
华润
立邦
多涂乐
展晨
质感体系
BGY-gs01
TT3420-3

VTB5354
BGY-gs02
TT3375-5

VTB5076
BGY-gs03
NCS S 1005-Y20R

VTB5353
BGY-gs04
TT3625-2

VTSC1503-1
BGY-gs05
522-7

VTSC1503-2
BGY-gs06
NCS S 7010-Y50R

VTB5075
BGY-gs07
NCS S 6020-Y30R

乳胶漆体系
NCS S 1510-Y30R
6C263

VT50069(丙烯酸）
NCS S 4010-Y30R
6C264

NCS S 7005-r80b

Vt50068
NCS S 3010-y30r

Vt50067

2.2各体系施工工艺及参照涂布率
涂料体系
施工工艺
涂布率
备注
乳胶漆体系
平涂
外墙通用腻子(灰色或白色)→渗透底涂（白色）→乳胶漆面漆
1.外墙通用腻子(灰色或白色) 2.4～2.8kg/㎡ （二遍）
2.渗透底涂（白色）0.13～0.15kg/㎡
3.面漆（哑光）0.25～0.3kg/㎡（两遍）

浮雕小点
外墙粗腻子（灰色）→渗透底涂（白色）→浮雕漆（白色）→面漆（弹性涂料）
1.外墙粗腻子（灰色）2.4～2.8kg/㎡（两遍）
2.渗透底涂（白色）0.13～0.15kg/㎡
3.通用骨浆 0.8㎏/㎡（喷压花）
4.面漆（弹性涂料）0.25～0.3㎏/㎡（两遍）

浮雕压花
外墙粗腻子（灰色）→渗透底涂（白色）→浮雕漆（白色）→面漆（弹性涂料）
1.外墙粗腻子（灰色）2.4～2.8kg/㎡（两遍）
2.渗透底涂（透明）0.13～0.15kg/㎡
3.通用骨浆 0.8㎏/㎡（喷压花）
4.面漆（弹性涂料）0.25～0.3㎏/㎡ （两遍）

涂料体系
施工工艺
涂布率
备注
质感体系
外墙粗腻子（灰色）→渗透底涂（白色）→外墙小颗粒型弹性质感涂料→罩光清漆透明

1.外墙粗腻子（灰色）: 2.2-2.7 kg/㎡（二遍）
2.渗透底涂（白色）: 0.14-0.16 kg/㎡
3.外墙小颗粒型弹性质感涂: 2.2-2.7 kg/㎡ 4.高效罩光清漆透明： 0.14-0.16 KG/ ㎡

真石漆体系
外墙粗腻子（灰色）→渗透底涂（白色）→（描缝）→天然石漆→高效罩面清漆
1.外墙粗腻子（灰色）2.4～2.8kg/㎡（两遍）
2.渗透底涂（白色）0.13～0.15kg/㎡
3.0944（描缝）0.05㎏/㎡
4.弹性真石漆3.5-4.0㎏/㎡
5.高效罩面清漆0.2㎏/㎡
提议真石漆用量在4-4.5公斤
多彩漆体系
外墙粗腻子（灰色）（缝色）→渗透底涂（白色）→天然石漆（中涂）→多彩漆→高效抗污清漆（有机硅高光）
1. 外墙粗腻子（灰色）2.4～2.8kg/㎡
2. （缝色）（两遍）
2．渗透底涂（白色）0.15kg/㎡
3.天然石漆（中涂） 4㎏/㎡
4.多彩漆 0.7㎏/㎡
5.罩光清漆透明0.2㎏/㎡
