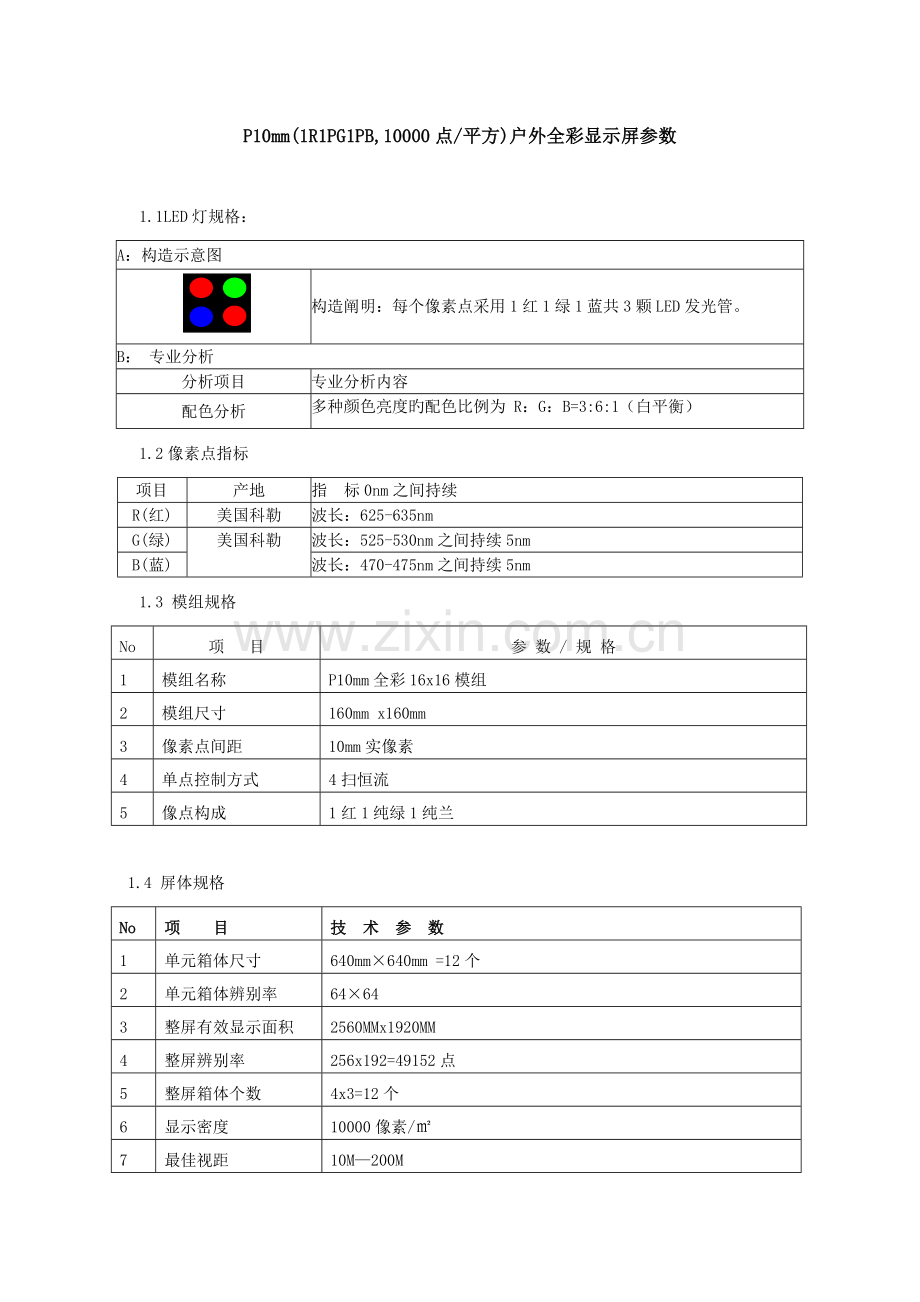

P10mm(1R1PG1PB,10000点/平方)户外全彩显示屏参数

1.1LED灯规格：
A：构造示意图

构造阐明：每个像素点采用1红1绿1蓝共3颗LED发光管。
B： 专业分析
分析项目
专业分析内容
配色分析
多种颜色亮度旳配色比例为 R：G：B=3:6:1（白平衡）
1.2像素点指标
项目
产地
指 标0nm之间持续
R(红)
美国科勒
波长：625-635nm
G(绿)
美国科勒
波长：525-530nm之间持续5nm
B(蓝)
波长：470-475nm之间持续5nm
1.3 模组规格
No
项 目
参 数 / 规 格
1
模组名称
P10mm全彩16x16模组
2
模组尺寸
160mm x160mm
3
像素点间距
10mm实像素
4
单点控制方式
4扫恒流
5
像点构成
1红1纯绿1纯兰

1.4 屏体规格
No
项 目
技 术 参 数
1
单元箱体尺寸
640mm×640mm =12个
2
单元箱体辨别率
64×64
3
整屏有效显示面积
2560MMx1920MM
4
整屏辨别率
256x192=49152点
5
整屏箱体个数
4x3=12个
6
显示密度
10000像素/㎡
7
最佳视距
10M—200M

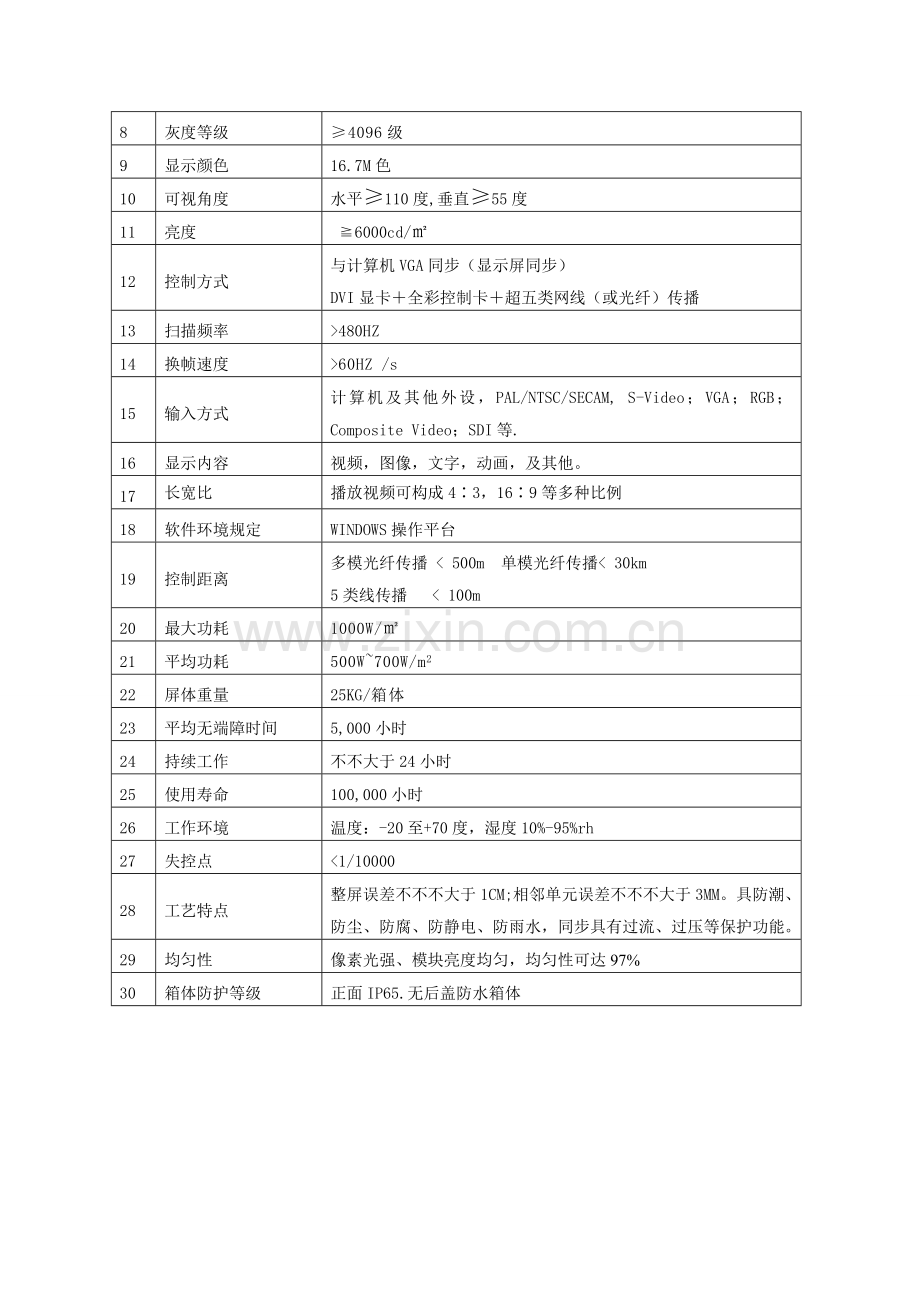

8
灰度等级
≥4096级
9
显示颜色
16.7M色
10
可视角度
水平≥110度,垂直≥55度
11
亮度
≧6000cd/㎡
12
控制方式
与计算机VGA同步（显示屏同步）
DVI显卡＋全彩控制卡＋超五类网线（或光纤）传播
13
扫描频率
>480HZ
14
换帧速度
>60HZ /s
15
输入方式
计算机及其他外设，PAL/NTSC/SECAM, S-Video；VGA；RGB；Composite Video；SDI等.
16
显示内容
视频，图像，文字，动画，及其他。
17
长宽比
播放视频可构成4∶3，16∶9等多种比例
18
软件环境规定
WINDOWS操作平台
19
控制距离
多模光纤传播 < 500m 单模光纤传播< 30km
5类线传播 < 100m
20
最大功耗
1000W/㎡
21
平均功耗
500W~700W/m2
22
屏体重量
25KG/箱体
23
平均无端障时间
5,000小时
24
持续工作
不不大于24小时
25
使用寿命
100,000小时
26
工作环境
温度：-20至+70度，湿度10%-95%rh
27
失控点
<1/10000
28
工艺特点
整屏误差不不不大于1CM;相邻单元误差不不不大于3MM。具防潮、防尘、防腐、防静电、防雨水，同步具有过流、过压等保护功能。
29
均匀性
像素光强、模块亮度均匀，均匀性可达97%
30
箱体防护等级
正面IP65.无后盖防水箱体

PH10户外全彩屏详细价格
室外显示屏类型
PH10MM（10000点/平方）1R1G1B
显示
屏体费用
显示尺寸
长2.56M*1.92M（长16块*高12块*包边8CM）
12个：640*640防水箱体
显示面积
2.76M2
含防水箱体单价
12023.00元/ M2
合 价
33120.00元
通用播放软件
免费赠送
系统
设备费用
计 算 机
客户自备
户外立体防水
音柱
1850.00元
避雷器
2800.00元
配电柜
客户自备
同步
控制系统

5500.00元/套
（1个发送卡/2接受卡）
电视视频卡
客户自备
布线及线材费用
客户自备
运送费用
免运送费
不锈钢框架制作安装、
工程费用
3000.00元
总工程费用（不含税）
该总价不含以上括号内旳备注约价
46270.00元
若需含税总工程费用加11.5%

上海俊豪广告有限企业
2010年8月17日
