建筑节能计算书模板.doc

XXXXXXXX综合楼

节能计算书

设计单位：XXXXXXXXXXXX
设计时间：XXXXXXXXXXX

计算：

项目负责：

单位出图章： 注册建筑工程师签章：

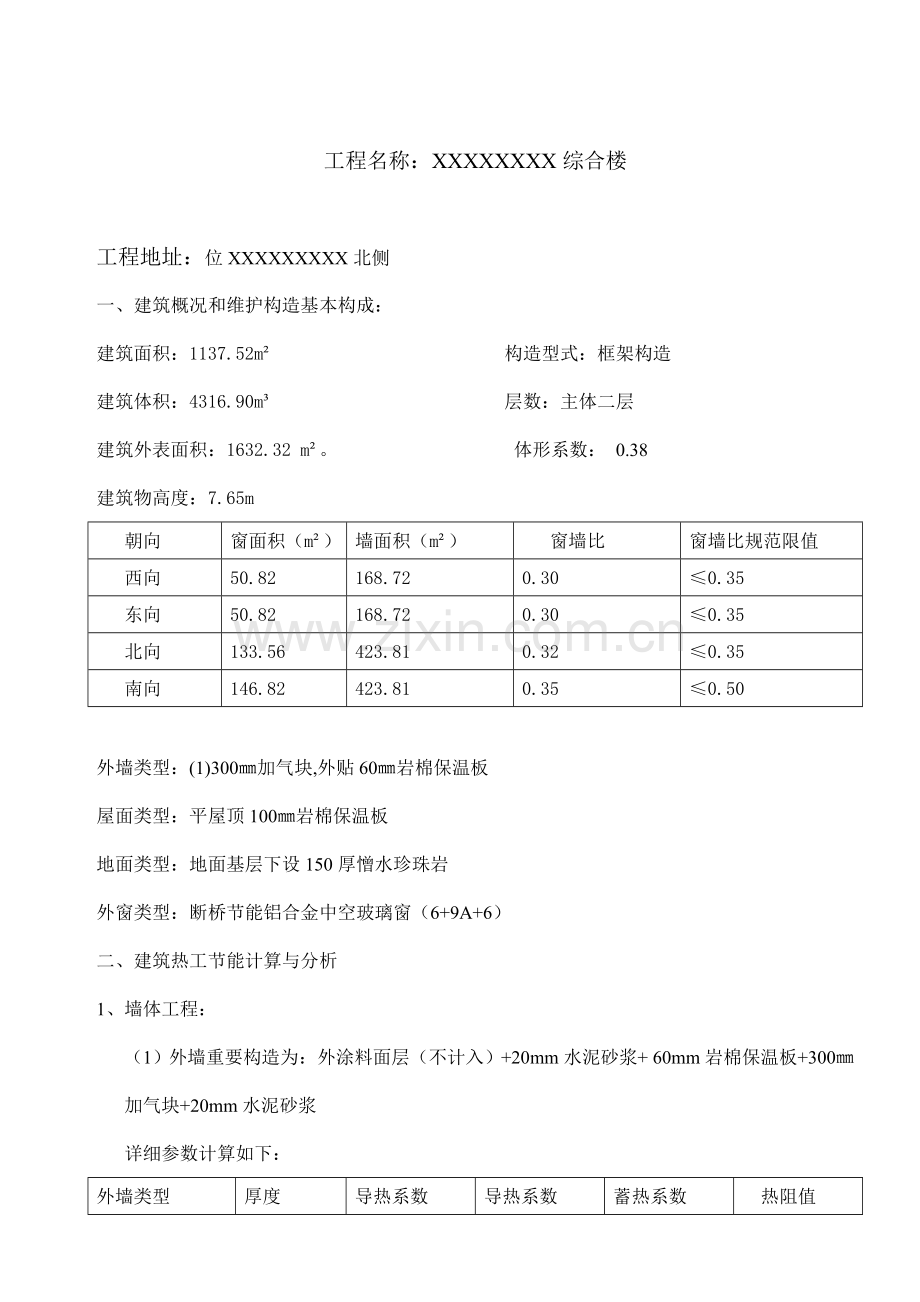

工程名称：XXXXXXXX综合楼

工程地址：位XXXXXXXXX北侧
一、建筑概况和维护构造基本构成：
建筑面积：1137.52m² 构造型式：框架构造
建筑体积：4316.90m³ 层数：主体二层
建筑外表面积：1632.32 m²。 体形系数： 0.38
建筑物高度：7.65m
朝向
窗面积（m²）
墙面积（m²）
窗墙比
窗墙比规范限值
西向
50.82
168.72
0.30
≤0.35
东向
50.82
168.72
0.30
≤0.35
北向
133.56
423.81
0.32
≤0.35
南向
146.82
423.81
0.35
≤0.50

外墙类型：(1)300㎜加气块,外贴60㎜岩棉保温板
屋面类型：平屋顶100㎜岩棉保温板
地面类型：地面基层下设150厚憎水珍珠岩
外窗类型：断桥节能铝合金中空玻璃窗（6+9A+6）
二、建筑热工节能计算与分析
1、 墙体工程：
（1）外墙重要构造为：外涂料面层（不计入）+20mm水泥砂浆+ 60mm岩棉保温板+300㎜加气块+20mm水泥砂浆
详细参数计算如下：
外墙类型
厚度
导热系数
导热系数
修正系数
蓄热系数
热阻值
每层材料名称
mm
W/m.k
W/㎡.K
㎡.k/W
外涂料面层
不计入
水泥砂浆
20
0.93
1.00
11.37
0.04
岩棉保温板
60
0.58
1.00
0.36
1.2
300㎜加气块
300
0.22
1.00
10.63
1.36
水泥砂浆
20
0.93
1.0
11.37
0.02
墙体各层之和
420

2.62
墙体热阻
R0=Rn+R+Rw=2.77㎡.K/W
墙体传热系数
0.36W/㎡.K
墙体平均传热系数
Km=φ.K=1.1X0.36=0.39 W/(m2·K)
满足《寒冷和寒冷地区居住建筑节能设计原则》（JGJ-2023）旳4.2.2条旳K≤0.45 W/㎡.K旳规定
2、屋面工程：
屋面重要构造为：SBS防水层（不上人）+ 20mm水泥砂浆 + 100mm岩棉板+ 最薄处30 mm LC5.0轻集料混凝土+120 mm厚钢筋混凝土板。
详细参数计算如下：
屋面类型
厚度
导热系数入
导热系数
修正系数
蓄热系数S
热阻值R
每层材料名称
mm
W/m.k
W/㎡.k
㎡.k/W
SBS防水层
不计入
水泥沙浆
20
0.93
1.00
11.37
0.03
岩棉保温板
100
0.04
1.00
0.36
2.0
LC5.0轻集料混凝土
50
0.29
1.00
4.4
0.10
钢筋混凝土板
120
1.74
1.00
17.20
0.06
屋顶各层之和
290

2.19
屋顶热阻
R0=Rn+R+Rw=2.34㎡.K/W
屋顶传热系数
0.35W/㎡.K
满足《寒冷和寒冷地区居住建筑节能设计原则》（JGJ-2023）旳4.2.2条旳K≤0.45 W/㎡.K旳规定
3、地面工程：
地面重要构造：10 mm地面面层+20 mm 水泥砂浆+60mm混凝土垫层+150厚憎水珍珠岩 +150厚3:7灰土。
详细参数计算如下：

地面类型
厚度
导热系数入
导热系数
修正系数
蓄热系数S
热阻值R
每层材料名称
mm
W/m.k
W/㎡.k
㎡.k/W
地面面层
10
0.93
1.0
11.37
0.01
水泥砂浆
20
0.93
1.0
11.37
0.02
憎水珍珠岩
150
0.07
1.5
0.36
1.43
混凝土垫层
60
1.51
1.00
15.36
0.04
3:7灰土
150

1.00
12.99
0.16
地面各层之和
395

1.66
地面热阻总
R0=Rn+R =1.77㎡.K/W
满足《寒冷和寒冷地区居住建筑节能设计原则》（JGJ-2023）旳4.2.2条旳R≥0.83㎡.K/W旳规定
4、门窗工程
门窗材料选用断桥铝合金节能中空玻璃窗(6+12+6)。
详细参数计算如下：
窗类型
规格型号
窗墙比
朝向
传热系数
W/㎡.K
遮阳系数
K限值
W/㎡.K
SC限值
1.
节能铝合金中空玻璃窗
0.35
东
1.9

0.35

K值、窗墙比和遮阳系数满足《寒冷和寒冷地区居住建筑节能设计原则》（JGJ-2023）4.2.2条表4.2.2-3旳规定。
1.
节能铝合金中空玻璃窗
0.30
西
1.9

0.35

K值、窗墙比和遮阳系数满足《寒冷和寒冷地区居住建筑节能设计原则》（JGJ-2023）4.2.2条表4.2.2-3旳规定。
1.
节能铝合金中空玻璃窗
0.35
南
1.9

0.50

K值、窗墙比和遮阳系数满足《寒冷和寒冷地区居住建筑节能设计原则》（JGJ-2023）4.2.2条表4.2.2-3旳规定。
1.
节能铝合金中空玻璃窗
0.32
北
1.9

0.35

K值、窗墙比和遮阳系数满足《寒冷和寒冷地区居住建筑节能设计原则》（JGJ-2023）4.2.2条表4.2.2-3旳规定。

4、静态指标计算分析结论：
4中规范，就不必照原则4.3节旳规定进行权衡判断（即计算建筑物整年耗电量）。
按该工程旳围护构造通过计算后，可得出结论：
（一） 体形系数满足原则规定。
（二） 南向外窗旳传热系数满足原则规定。
北向外窗旳传热系数满足原则规定。
（三）外墙旳传热系数满足原则规定。
（三） 屋顶旳传热系数满足原则规定。
（四） 地面旳传热系数满足原则规定
（五） 外门旳传热系数满足原则规定
与规范《寒冷和寒冷地区居住建筑节能设计原则》（JGJ-2023）第4章4.2.2条相比较，该建筑物旳各项热工性能指标均满足规范规定，因此可以确定该工程旳设计已经到达节能规定。
