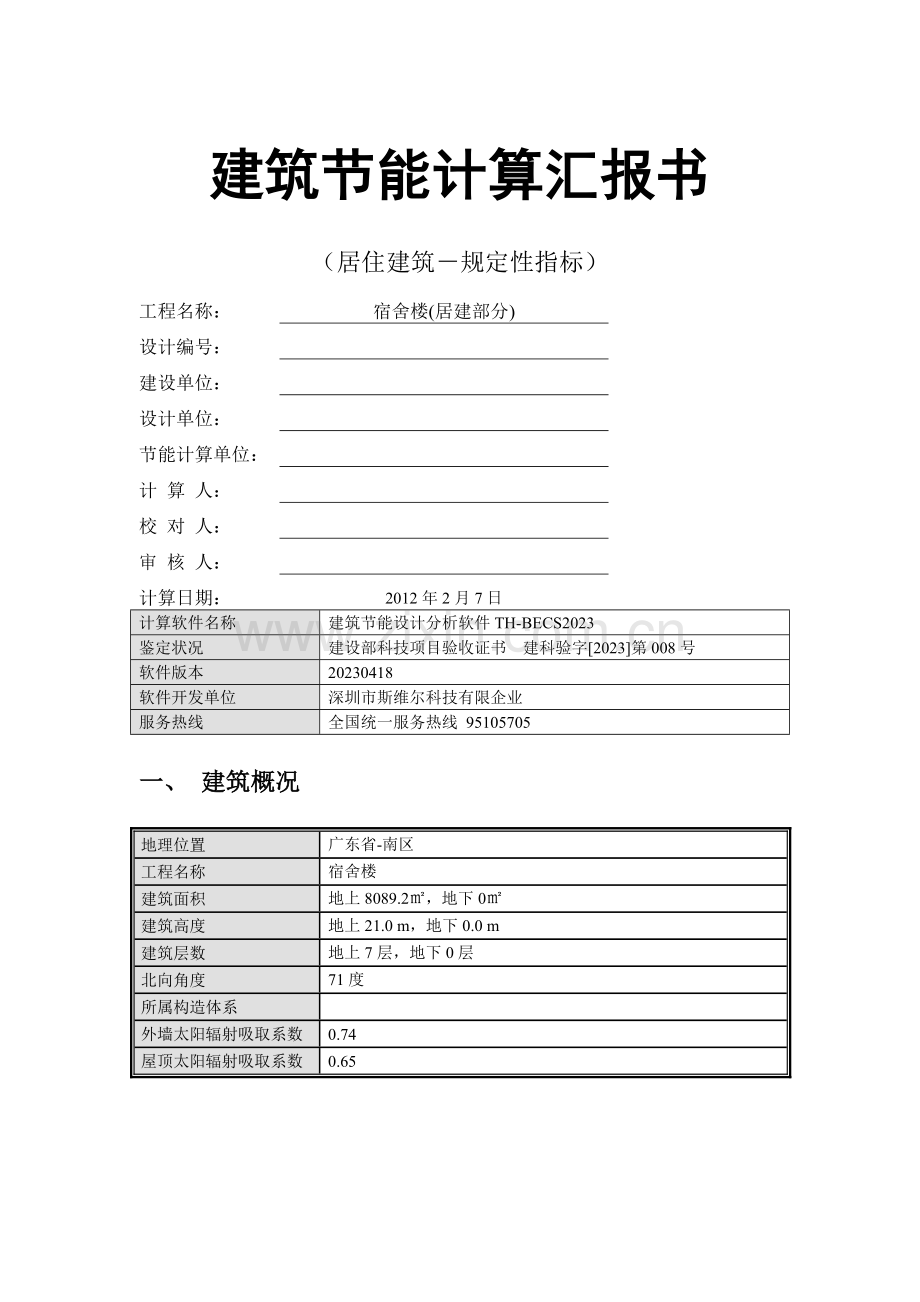

建筑节能计算汇报书
（居住建筑－规定性指标）
工程名称：
宿舍楼(居建部分)
设计编号：

建设单位：

设计单位：

节能计算单位：

计 算 人：

校 对 人：

审 核 人：

计算日期：
2012年2月7日
计算软件名称
建筑节能设计分析软件TH-BECS2023
鉴定状况
建设部科技项目验收证书 建科验字[2023]第008号
软件版本
20230418
软件开发单位
深圳市斯维尔科技有限企业
服务热线
全国统一服务热线 95105705
一、 建筑概况
地理位置
广东省-南区
工程名称
宿舍楼
建筑面积
地上8089.2㎡，地下0㎡
建筑高度
地上21.0 m，地下0.0 m
建筑层数
地上7层，地下0层
北向角度
71度
所属构造体系

外墙太阳辐射吸取系数
0.74
屋顶太阳辐射吸取系数
0.65

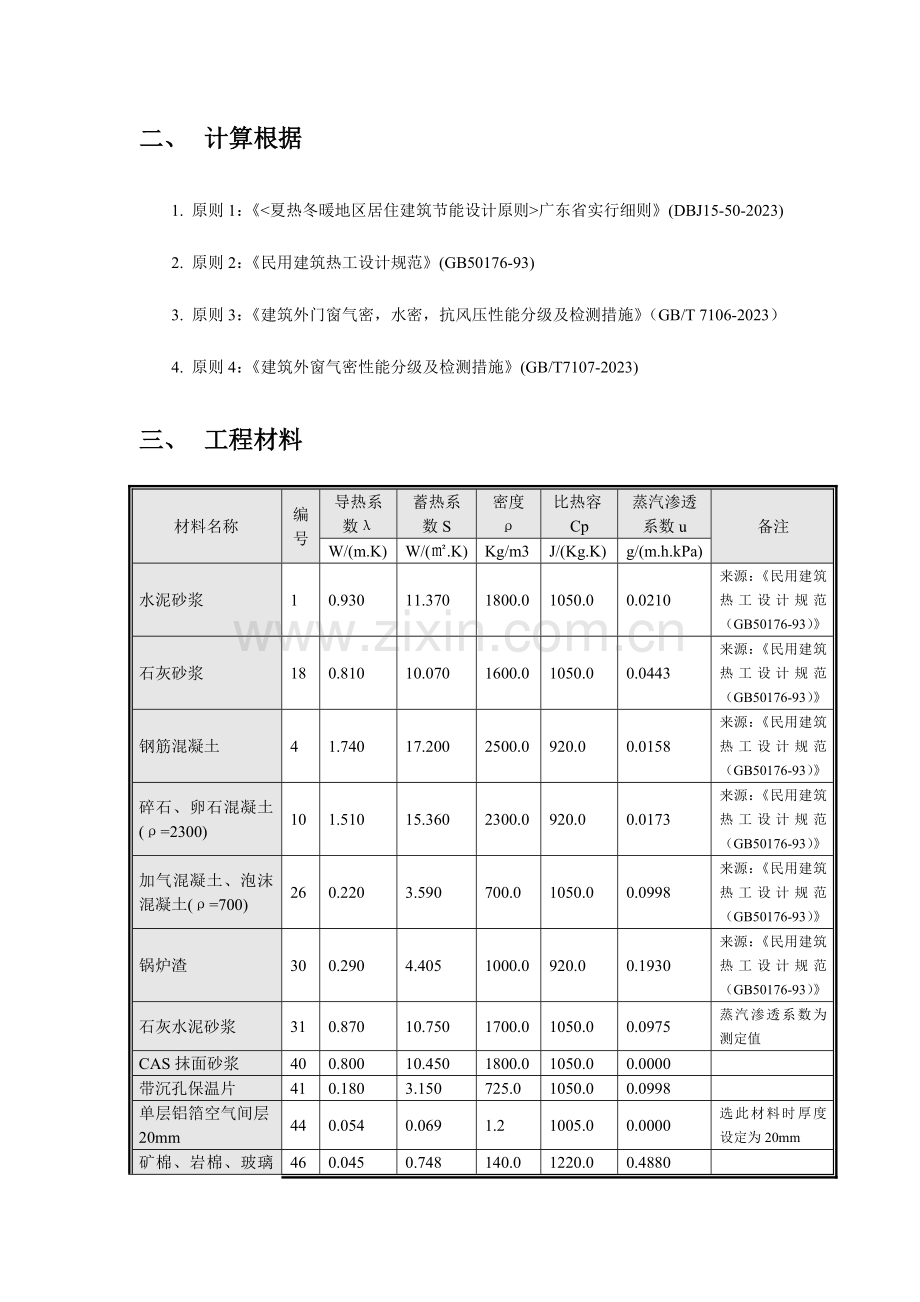

二、 计算根据
1. 原则1：《<夏热冬暖地区居住建筑节能设计原则>广东省实行细则》(DBJ15-50-2023)
2. 原则2：《民用建筑热工设计规范》(GB50176-93)
3. 原则3：《建筑外门窗气密，水密，抗风压性能分级及检测措施》（GB/T 7106-2023）
4. 原则4：《建筑外窗气密性能分级及检测措施》(GB/T7107-2023)
三、 工程材料
材料名称
编
号
导热系数λ
蓄热系数S
密度ρ
比热容Cp
蒸汽渗透系数u
备注
W/(m.K)
W/(㎡.K)
Kg/m3
J/(Kg.K)
g/(m.h.kPa)
水泥砂浆
1
0.930
11.370
1800.0
1050.0
0.0210
来源：《民用建筑热工设计规范（GB50176-93）》
石灰砂浆
18
0.810
10.070
1600.0
1050.0
0.0443
来源：《民用建筑热工设计规范（GB50176-93）》
钢筋混凝土
4
1.740
17.200
2500.0
920.0
0.0158
来源：《民用建筑热工设计规范（GB50176-93）》
碎石、卵石混凝土(ρ=2300)
10
1.510
15.360
2300.0
920.0
0.0173
来源：《民用建筑热工设计规范（GB50176-93）》
加气混凝土、泡沫混凝土(ρ=700)
26
0.220
3.590
700.0
1050.0
0.0998
来源：《民用建筑热工设计规范（GB50176-93）》
锅炉渣
30
0.290
4.405
1000.0
920.0
0.1930
来源：《民用建筑热工设计规范（GB50176-93）》
石灰水泥砂浆
31
0.870
10.750
1700.0
1050.0
0.0975
蒸汽渗透系数为测定值
CAS抹面砂浆
40
0.800
10.450
1800.0
1050.0
0.0000

带沉孔保温片
41
0.180
3.150
725.0
1050.0
0.0998

单层铝箔空气间层20mm
44
0.054
0.069
1.2
1005.0
0.0000
选此材料时厚度设定为20mm
矿棉、岩棉、玻璃棉板(ρ=80-200)
46
0.045
0.748
140.0
1220.0
0.4880

细石混凝土（双向配筋）
47
1.740
17.060
2500.0
920.0
0.0000

C20细石混凝土(ρ=2300)
48
1.510
15.243
2300.0
920.0
0.0000

蒸压加气混凝土砌块(B07级)
50
0.220
3.590
725.0
1050.0
0.0998
粤11J/133

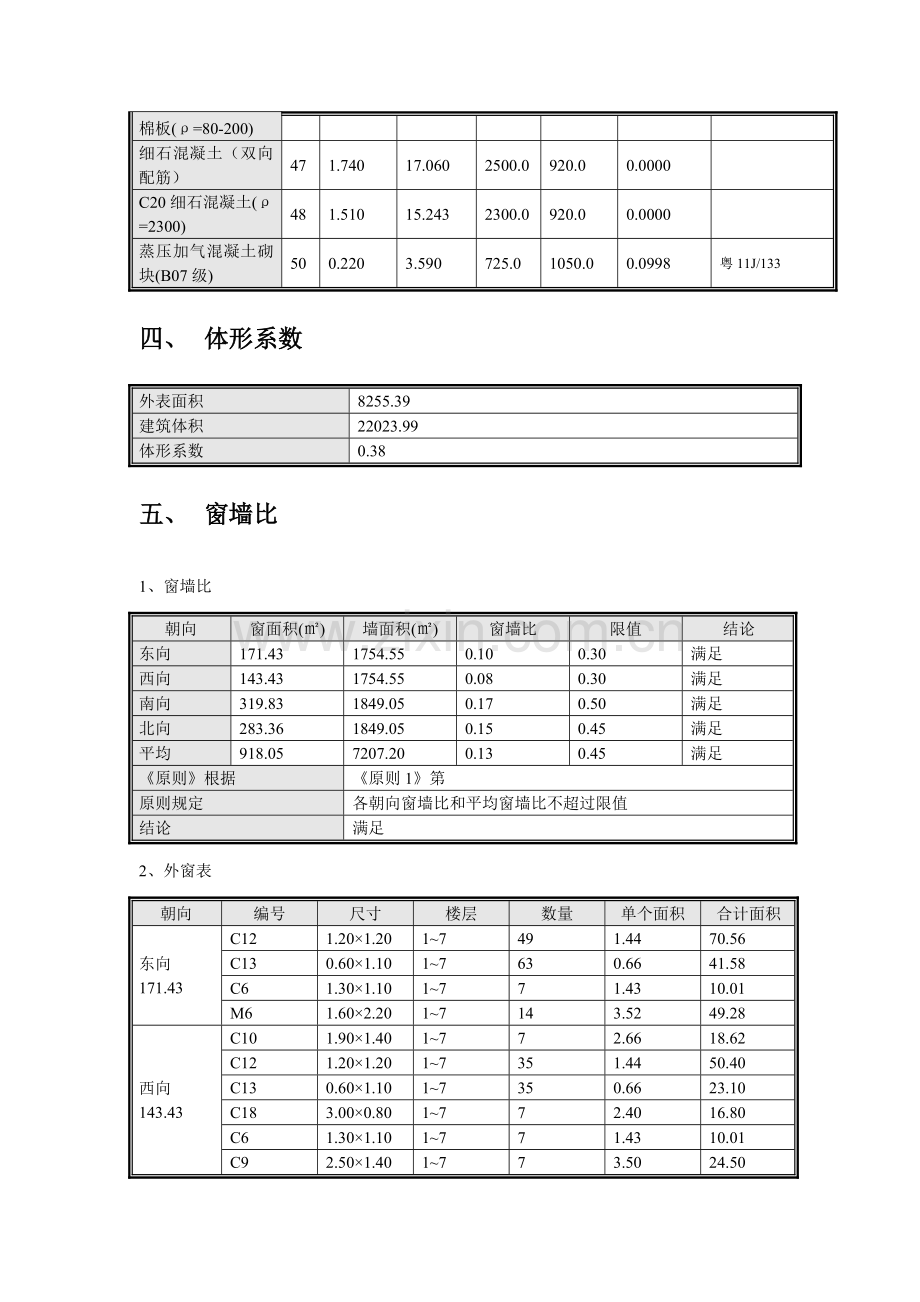

四、 体形系数
外表面积
8255.39
建筑体积
22023.99
体形系数
0.38
五、 窗墙比
1、窗墙比
朝向
窗面积(㎡)
墙面积(㎡)
窗墙比
限值
结论
东向
171.43
1754.55
0.10
0.30
满足
西向
143.43
1754.55
0.08
0.30
满足
南向
319.83
1849.05
0.17
0.50
满足
北向
283.36
1849.05
0.15
0.45
满足
平均
918.05
7207.20
0.13
0.45
满足
《原则》根据
《原则1》第
原则规定
各朝向窗墙比和平均窗墙比不超过限值
结论
满足
2、外窗表
朝向
编号
尺寸
楼层
数量
单个面积
合计面积
东向
171.43
C12
1.20×1.20
1~7
49
1.44
70.56
C13
0.60×1.10
1~7
63
0.66
41.58
C6
1.30×1.10
1~7
7
1.43
10.01
M6
1.60×2.20
1~7
14
3.52
49.28
西向
143.43
C10
1.90×1.40
1~7
7
2.66
18.62
C12
1.20×1.20
1~7
35
1.44
50.40
C13
0.60×1.10
1~7
35
0.66
23.10
C18
3.00×0.80
1~7
7
2.40
16.80
C6
1.30×1.10
1~7
7
1.43
10.01
C9
2.50×1.40
1~7
7
3.50
24.50
南向
319.83
C13
0.60×1.10
1~7
63
0.66
41.58
C6
1.30×1.10
1~7
7
1.43
10.01
C7
1.30×2.40
1~7
7
3.12
21.84
M6
1.60×2.20
1~7
70
3.52
246.40
北向
283.36
C11
2.70×1.40
1~7
7
3.78
26.46
C13
0.60×1.10
1~7
49
0.66
32.34
C18
3.00×0.80
1~7
7
2.40
16.80
C8
1.50×1.40
1~7
7
2.10
14.70
FC1
2.10×1.40
1~7
7
2.94
20.58
M6
1.60×2.20
1~7
49
3.52
172.48
六、 屋顶构造
1.　平屋面
材料名称
（由外到内）
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
碎石、卵石混凝土(ρ=2300)
10
1
30
1.510
15.360
1.00
0.020
0.305
矿棉、岩棉、玻璃棉板(ρ=80-200)
46
2
30
0.045
0.748
1.20
0.556
0.499
单层铝箔空气间层20mm
44
3
20
0.054
0.069
1.20
0.309
0.026
细石混凝土（双向配筋）
47
4
40
1.740
17.060
1.00
0.023
0.392
水泥砂浆
1
5
40
0.930
11.370
1.00
0.043
0.489
钢筋混凝土
4
6
120
1.740
17.200
1.00
0.069
1.186
石灰水泥砂浆
31
7
20
0.870
10.750
1.00
0.023
0.247
各层之和∑

－
300
－
－
－
1.042
3.144
外表面太阳辐射吸取系数
0.65[默认]
传热系数K=1/(0.16+∑R)
0.83
原则根据
《原则1》第条
原则规定
K≤1.0,D≥2.5 或 K≤0.5
结论
满足
七、 外墙构造
（一）外墙有关构造
1.　外墙：蒸压加气混凝土砌块
材料名称
（由外到内）
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
水泥砂浆
1
1
20
0.930
11.370
1.00
0.022
0.245
蒸压加气混凝土砌块(B07级)
50
2
200
0.220
3.590
1.00
0.909
3.264
石灰水泥砂浆
31
3
20
0.870
10.750
1.00
0.023
0.247
各层之和∑

－
240
－
－
－
0.954
3.755
外表面太阳辐射吸取系数
0.74[默认]
传热系数K=1/(0.16+∑R)
0.90
2.　梁柱：200厚钢筋砼剪力墙（东朝向）
材料名称
（由外到内）
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
水泥砂浆
1
1
20
0.930
11.370
1.00
0.022
0.245
带沉孔保温片
41
2
40
0.180
3.150
1.25
0.178
0.700
CAS抹面砂浆
40
3
5
0.800
10.450
1.00
0.006
0.065
钢筋混凝土
4
4
200
1.740
17.200
1.00
0.115
1.977
石灰水泥砂浆
31
5
20
0.870
10.750
1.00
0.023
0.247
各层之和∑

－
285
－
－
－
0.343
3.234
外表面太阳辐射吸取系数
0.74[默认]
传热系数K=1/(0.16+∑R)
1.99
3.　外墙：200厚钢筋砼剪力墙（东朝向）
材料名称
（由外到内）
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
水泥砂浆
1
1
25
0.930
11.370
1.00
0.027
0.306
带沉孔保温片
41
2
40
0.180
3.150
1.25
0.178
0.700
CAS抹面砂浆
40
3
5
0.800
10.450
1.00
0.006
0.065
钢筋混凝土
4
4
200
1.740
17.200
1.00
0.115
1.977
石灰水泥砂浆
31
5
20
0.870
10.750
1.00
0.023
0.247
各层之和∑

－
290
－
－
－
0.349
3.295
外表面太阳辐射吸取系数
0.74[默认]
传热系数K=1/(0.16+∑R)
1.97
（二）外墙平均热工特性
1.　东向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸取系数
200厚钢筋砼剪力墙（东朝向）
梁
232.68
0.165
1.99
3.23
0.74
蒸压加气混凝土砌块
外墙
1015.44
0.721
0.90
3.75
0.74
200厚钢筋砼剪力墙（东朝向）
外墙
150.62
0.107
1.97
3.29
0.74
200厚钢筋砼剪力墙（东朝向）
柱子
9.45
0.007
1.99
3.23
0.74
合计

1408.19
1.000
1.20
3.62
0.74
2.　西向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸取系数
200厚钢筋砼剪力墙（东朝向）
梁
231.42
0.157
1.99
3.23
0.74
200厚钢筋砼剪力墙（东朝向）
外墙
161.34
0.110
1.97
3.29
0.74
蒸压加气混凝土砌块
外墙
1058.34
0.720
0.90
3.75
0.74
200厚钢筋砼剪力墙（东朝向）
柱子
18.90
0.013
1.99
3.23
0.74
合计

1470.00
1.000
1.20
3.62
0.74
3.　南向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸取系数
200厚钢筋砼剪力墙（东朝向）
梁
246.54
0.170
1.99
3.23
0.74
200厚钢筋砼剪力墙（东朝向）
外墙
206.11
0.142
1.97
3.29
0.74
蒸压加气混凝土砌块
外墙
994.25
0.687
0.90
3.75
0.74
合计

1446.90
1.000
1.24
3.60
0.74
4.　北向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸取系数
200厚钢筋砼剪力墙（东朝向）
梁
241.08
0.160
1.99
3.23
0.74
200厚钢筋砼剪力墙（东朝向）
外墙
189.73
0.126
1.97
3.29
0.74
蒸压加气混凝土砌块
外墙
1032.19
0.686
0.90
3.75
0.74
200厚钢筋砼剪力墙（东朝向）
柱子
40.95
0.027
1.99
3.23
0.74
合计

1503.95
1.000
1.24
3.60
0.74
5.　总体
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸取系数
蒸压加气混凝土砌块
外墙
4100.22
0.703
0.90
3.75
0.74
200厚钢筋砼剪力墙（东朝向）
梁
951.72
0.163
1.99
3.23
0.74
200厚钢筋砼剪力墙（东朝向）
外墙
707.80
0.121
1.97
3.29
0.74
200厚钢筋砼剪力墙（东朝向）
柱子
69.30
0.012
1.99
3.23
0.74
合计

5829.04
1.000
1.22
3.61
0.74
原则根据
《原则1》第条
原则规定
K≤2.0,D≥3.0 或 K≤1.5,D≥3.0 或 K≤1.0,D≥2.5 或 K≤0.7
结论
满足
八、 外凸超过500mm旳凸窗板
（一）凸窗顶板2
本工程无此项内容
九、 天窗
（一）天窗屋顶比
无天窗
（二）天窗类型
原则根据：《原则1》第条
原则规定：K≤4.0,SC≤0.5
结论：无
十、 外窗热工
（一）外窗构造
序号
构造名称
构造编号
传热系数
自遮阳系数
可见光透射比
备注
1
一般铝合金窗+透明玻璃（5~6mm）
52
6.46
0.81
0.770

（二）外遮阳类型
1. 平板遮阳

序号
编号
水平挑出
Ah (m)
距离上沿
Eh (m)
垂直挑出
Av (m)
距离边缘
Ev (m)
挡板高
Dh (m)
挡板透射
η*
1

1.400
0.000
0.000
0.000
0.000
0.000
2

1.400
0.200
1.400
0.000
0.000
0.000
（三）平均遮阳系数
1. 东向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
构造编号
自遮阳系数
外遮阳编号
外遮阳系数
综合遮阳系数
1
C12
1~7
49
1.440
70.560
52
0.813

0.721
0.586
2
C13
1~7
63
0.660
41.580
52
0.813

1.000
0.813
3
C6
1~7
7
1.430
10.010
52
0.813

1.000
0.813
4
M6
1~7
14
3.520
49.280
52
0.813

0.512
0.416
朝向总面积(m2)
171.430
朝向综合遮阳系数
0.745
0.605
2. 西向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
构造编号
自遮阳系数
外遮阳编号
外遮阳系数
综合遮阳系数
1
C10
1~7
7
2.660
18.620
52
0.813

1.000
0.813
2
C12
1~7
35
1.440
50.400
52
0.813

0.779
0.634
3
C13
1~7
35
0.660
23.100
52
0.813

1.000
0.813
4
C18
1~7
7
2.400
16.800
52
0.813

1.000
0.813
5
C6
1~7
7
1.430
10.010
52
0.813

1.000
0.813
6
C9
1~7
7
3.500
24.500
52
0.813

1.000
0.813
朝向总面积(m2)
143.430
朝向综合遮阳系数
0.922
0.750
3. 南向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
构造编号
自遮阳系数
外遮阳编号
外遮阳系数
综合遮阳系数
1
C13
1~7
63
0.660
41.580
52
0.813

1.000
0.813
2
C6
1~7
7
1.430
10.010
52
0.813

1.000
0.813
3
C7
1~7
7
3.120
21.840
52
0.813

1.000
0.813
4
M6
1~7
70
3.520
246.400
52
0.813

0.483
0.393
朝向总面积(m2)
319.830
朝向综合遮阳系数
0.602
0.489
4. 北向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
构造编号
自遮阳系数
外遮阳编号
外遮阳系数
综合遮阳系数
1
C11
1~7
7
3.780
26.460
52
0.813

1.000
0.813
2
C13
1~7
49
0.660
32.340
52
0.813

1.000
0.813
3
C18
1~7
7
2.400
16.800
52
0.813

1.000
0.813
4
C8
1~7
7
2.100
14.700
52
0.813

1.000
0.813
5
FC1
1~7
7
2.940
20.580
52
0.813

1.000
0.813
6
M6
1~7
49
3.520
172.480
52
0.813

0.588
0.478
朝向总面积(m2)
283.360
朝向综合遮阳系数
0.749
0.609
5. 平均遮阳系数：

=0.598
朝向
面积
权重系数b
遮阳系数
东向
171.430
1.25
0.605
西向
143.430
1.25
0.750
南向
319.830
0.90
0.489
北向
283.360
0.90
0.609
整个建筑平均遮阳系数
0.598
外墙热工
K＝1.22, D＝3.61, ρ＝0.74
检查根据
《原则1》第条
原则规定
根据外墙K,D,ρ查表-2(Sw≤0.80)
检查结论
满足
十一、 可启动面积
启动面积表格行数为116，不小于100，假如输出将影响速度，因此略去。如要输出，请修改文献becs.ini。
原则根据
《原则1》第条
原则规定
可启动面积不不不小于地面积8%或窗面积45%
结论
满足
十二、 隔热检查
序号
构造名称
构造类型
朝向
传热系数
热惰性指标
面积
(m2)
内表最高温度（℃）
结论
1
蒸压加气混凝土砌块
外墙
东
0.90
3.75
1015.44
35.56
满足
2
蒸压加气混凝土砌块
外墙
西
0.90
3.75
1058.34
34.67
满足
3
200厚钢筋砼剪力墙（东朝向）
外墙
东
1.97
3.29
150.62
35.59
满足
4
200厚钢筋砼剪力墙（东朝向）
外墙
西
1.97
3.29
161.34
34.93
满足
5
平屋面
屋顶
上
0.83
3.14
1048.19
34.89
满足
原则根据
《原则1》第条和《原则2》第5.1.1条
原则规定
内表面温度不超过限值35.60℃
结论
满足
十三、 外窗气密性
层数
1～9层
10层以上
最不利气密性等级
6级 C18
－
外窗气密性措施

原则根据
《原则1》第条，分级与检测措施《原则3》
《原则1》第条，分级与检测措施《原则3》
原则规定
1～9层外窗气密性不应低于《原则3》旳4级，即《原则4》旳3级
10层以及10层以上外窗气密性不应低于《原则3》旳6级，即《原则4》旳4级
与否符合原则规定
满足
－
十四、 结论
序号
检查项
结论
可否性能权衡
1
窗墙比
满足

2
屋顶构造
满足

3
外墙构造
满足

4
天窗类型
无

5
外窗热工
满足

6
可启动面积
满足

7
隔热检查
满足

8
外窗气密性
满足

结论
满足
