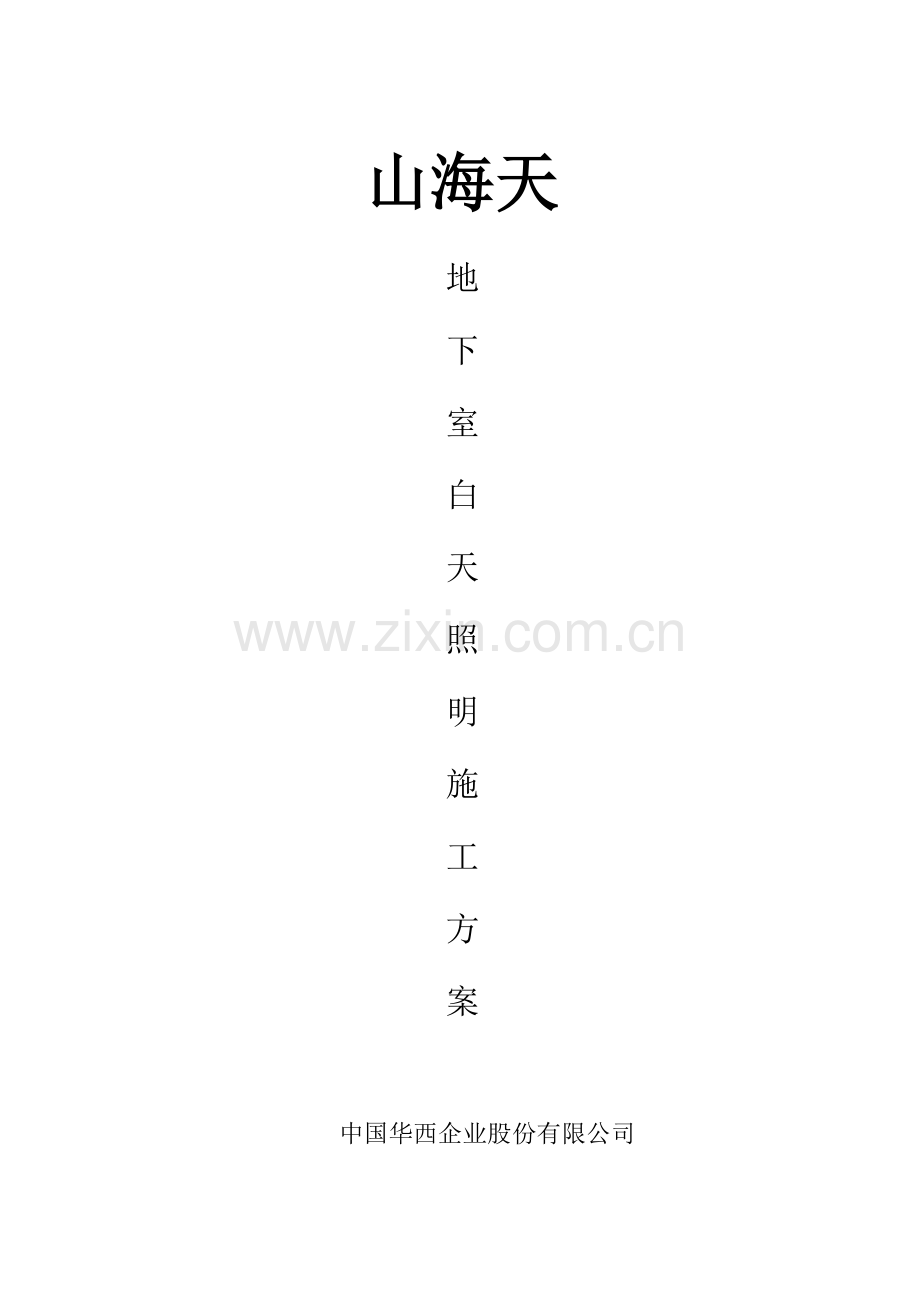

地下室照明方案.doc

山海天
地
下
室
白
天
照
明
施
工
方
案

中国华西企业股份有限公司

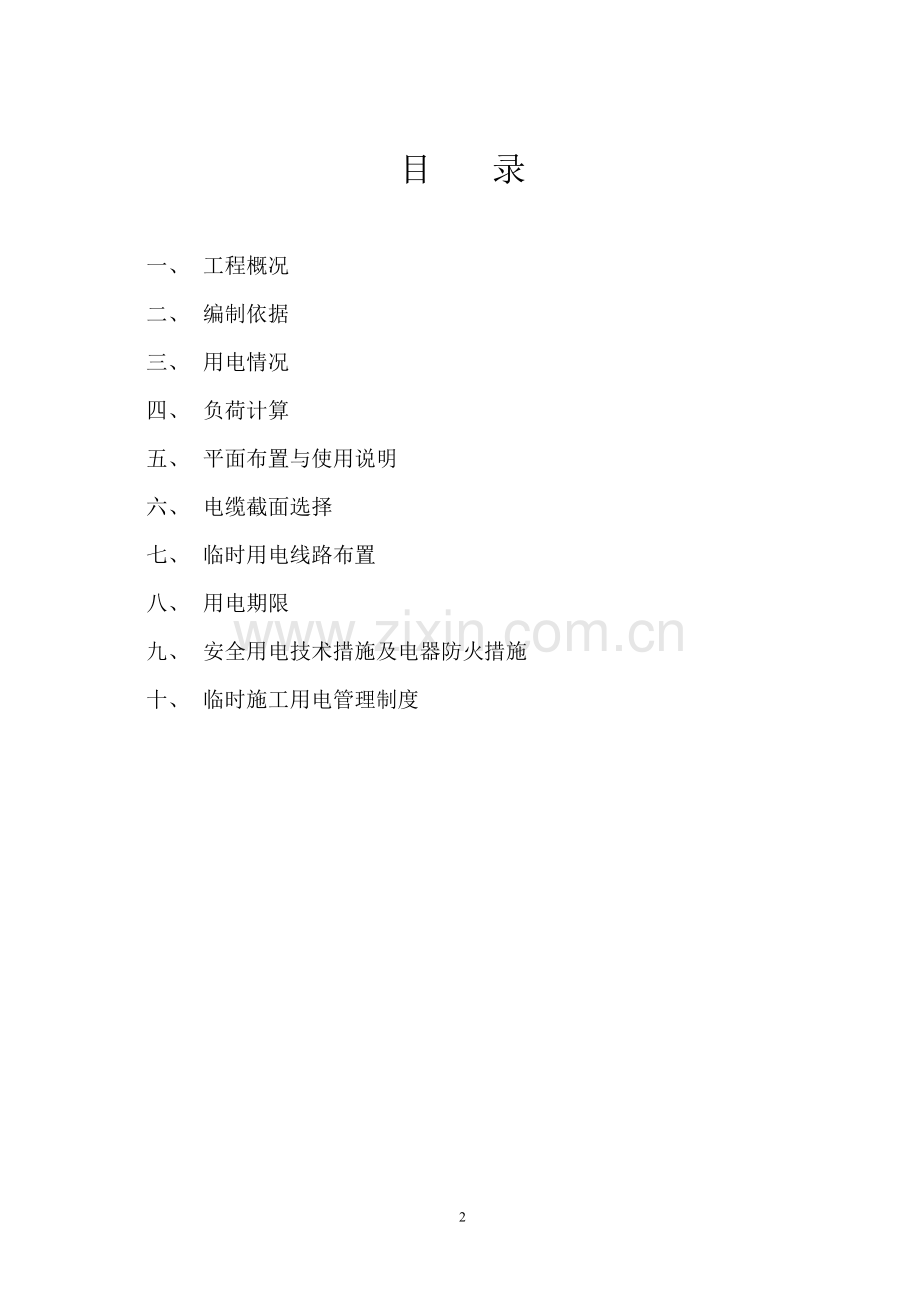

目 录

一、 工程概况
二、 编制依据
三、 用电情况
四、 负荷计算
五、 平面布置与使用说明
六、 电缆截面选择
七、 临时用电线路布置
八、 用电期限
九、 安全用电技术措施及电器防火措施
十、 临时施工用电管理制度

一、 工程概况
本工程位于德阳峨眉山路与沁河路交汇处东南角，是由5栋～7栋、独立商业二、三及地下室工程组成。总建筑面积为60070.39㎡；其中5号楼建筑面积为16077.84㎡，6号楼建筑面积为18597.44㎡，7号楼建筑面积为16109.49㎡；独立商业建筑面积1941.22㎡；地下室为7344.40㎡。地下室面积较宽，结构施工完成后，室内光线较暗。
二、编制依据
(一)《施工现场临时用电安全技术规范》(JGJ46-2005)
(二)《建筑工程施工现场供电安全规范》(GB50194)
(三) 《地下建筑照明设计标准》CECS 45：92
（四）现场实际情况
（五）施工现场主要用电设备负荷和布置情况
三、用电状况
地下室临时照明用电高峰期将出现在主体结构施工至12层后，主要用于地下室砖砌体、抹灰等白天施工照明用电。
四、负荷
本次方案针对地下室白天施工照明用电编制，楼梯通道照明低压照明、地下室临时照明采用２２０伏电压供电。总配电室直接引线接单独回路足以满足施工需求。
五、平面布置与使用和说明
低压电由现场2#配电箱引线经过变压器，将36V低压线从车道进入地下室。
六、电线截面选择
1、根据现场需求，低压照明用电线选用２５mm²铜芯线，每层用４０W瓷头灯泡34盏并联布置。

2、本工程地下室白天施工照明按停车库中等照度标准值选用：
照度标准值（lx）：30
选用白炽灯：8W/m2
根据工程地下室情况，共设置170盏即在每跨中间设置一盏４０W的白炽灯可以满足施工照明要求。
七、临时施工用电线路布置
地下室照明供电线路沿－１ＡＬ１—ＷＬ６回路、－１ＡＬＥ１应急回路施工。

八、安全用电技术措施及电器防火措施
1、配电箱应防火、防雨雪、防潮湿,保持通风良好。
2、应备有匹配有效的电气灭火消防器材。
4、配电箱应标明名称、用途、责任人。
5、配电箱内电气装置的规格应相匹配,符合规范要求,不得使用伪劣产品。
6、配电箱进行检查、维修时,必须将前一级相应的电源开关分闸断电,并悬挂停电标志牌,严禁带电作业。
7、地下室照明配电箱除作保护接零外,还必须在设备荷线的首端处设置漏电保护装置。
九、临时施工用电管理制度
地下室照明用电管理小组
组长： 林刚（联系电话：[phone]）
　　　　　组员：　张家云（联系电话：[phone]）
刘承勇（联系电话：[phone] ）
赵超（联系电话：[phone]）
李贤康（联系电话：[phone]）
黄兵（联系电话：[phone]）

1、配电箱和供电线路应定期检查、维修保养，当发现有异常情况时,
应立即采取应急抢救措施。
2、每班做好电工维修工作记录,发现问题及时整改。
3、施工现场值班电工必须配备2人,发现故障时,1人检修，1人实行监护。带电检修时,应先断相线，后断零线:接线时，先接零线,后接相线。
4、所有配电箱、开关箱、接地装置均应由现场专业电工,每月检查、维修一次并作好记录。检查、维修时必须穿绝缘鞋、戴绝缘手套、使用电工绝缘工具。
