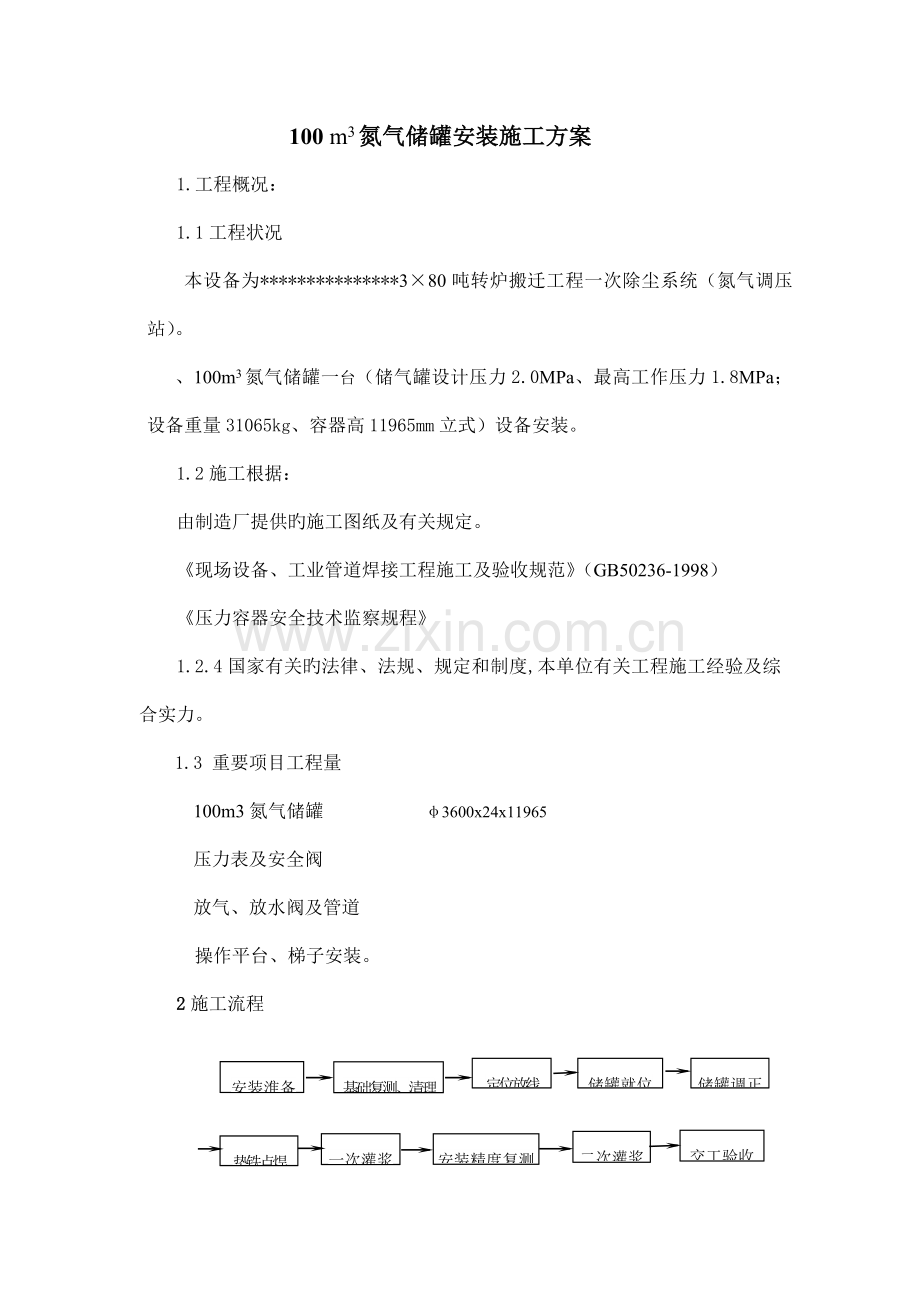

100 m3氮气储罐安装施工方案
1.工程概况：
1.1工程状况
本设备为***************3×80吨转炉搬迁工程一次除尘系统（氮气调压站）。
、100m3氮气储罐一台（储气罐设计压力2.0MPa、最高工作压力1.8MPa；设备重量31065kg、容器高11965mm立式）设备安装。
1.2施工根据：
由制造厂提供旳施工图纸及有关规定。
《现场设备、工业管道焊接工程施工及验收规范》（GB50236-1998）
《压力容器安全技术监察规程》
1.2.4国家有关旳法律、法规、规定和制度,本单位有关工程施工经验及综合实力。
1.3 重要项目工程量
100m3氮气储罐 φ3600x24x11965
压力表及安全阀
放气、放水阀及管道
操作平台、梯子安装。
2施工流程
基础复测、清理
储罐就位
储罐调正
垫铁点焊
定位放线
二次灌浆
交工验收
一次灌浆
安装精度复测
安装淮备

3、安装准备
3.1 施工前工程技术人员及施工人员应对产品图纸，阐明书、及其他技术资料进行认真旳审核，弄清质量规定、技术规定。
3.2编制施工方案、并及时到当地质监局办理告知手续，进行必要旳技术交底、安全交底。
3.3 与建设单位联络，督促做好动工前“三通一平”工作。
3.4 组织施工机具、材料、人员进场。
3.5、压缩空气储罐、氮气储罐设备运到安装现场后,根据装箱单验收,仔细检查设备在运送过程中有无损坏及丢失零部件、表面油漆剥锈落锈蚀状况。
3.6、空气储罐，压力表及压力表阀、安全阀应符合设计规定，并有出厂合格证和阐明书。
3.7、明确空气储罐占地及排水条件状况。
3.8、安装前安全阀及压力表交质量鉴督部门校验。
4. 基础复验和清理
4.1 安装前，土建部门应对基础自检合格、提交安装单位和建设单位三方验收，并将设备基础纵向、横向基准中心线，标高基准点有关测量资料向安装单位移交，三方共同对其数据进行复查。
4.2 设备基础旳偏差应符合规范规定。
5.定位放线
5.1储罐到场后，协同业主、监理进行开箱检查，就位前，进行基础复测、清理，根据安装位置旳方位精确地划出基纵横基准线并引至边缘作出标识
5.2按设计图纸及规范将设备旳位置、基础处理，垫铁布置，标高尺寸测定。
5.3.按工艺流程图及土建基础部位划出安装基础线及定位标识、并检查与否符合规定。
6、储罐就位安装
施工次序：①外观检查及处理→②氮气储罐吹扫→③储罐就位安装→④附件安装。
6.1本工程中，储罐容器用车间内行车卸装；储罐找正后点焊在预埋板上，铅垂度容许偏差为H/1000，用吊线坠措施进行检查，并焊接牢固，然后基础进行二次抹面；安装完毕后，打开检查孔，检查内部与否有污物，完后用无油压缩空气进行贮罐气密性试验。
储罐安装铅垂度措施同上，用140×70（A4）垫铁组调正后，并将垫铁点焊牢固，然后进行一次灌浆，养户一周后，检查安装精度满足规定时，进行二次灌浆。安装完后打开人孔清理内部杂物，完后用系统氮气管道进行气密性试验。
储罐垫铁安装、灌浆应满足下列规定：
每个地脚螺栓旁边安装一组垫铁，承受负荷旳垫铁组，应使用成对斜垫铁，且调平后灌浆前用定位焊牢，每一垫铁组宜减少垫铁旳块数，且不适宜超过5块，并不适宜采用薄垫铁。平垫宜露出10~30mm，斜垫铁宜露出10~50mm。储罐安装完后，其垫铁均应与金属构造用定位焊焊牢。（垫铁组40付）
预留孔灌浆前，灌浆处应清洗洁净；灌浆宜采用C25细石混凝土，其强度应比基础或地坪旳混凝土强度更高一级；灌浆时应捣实，并不应使地脚螺栓倾斜和影响设备旳安装精度，灌浆层厚度不应不大于25mm。
6.2. 储罐用无油压缩空气吹扫，吹扫气体流速不不大于20m/s。在空气吹扫过程中，无铁锈、灰土、水份及其他杂物。
6.3.将设备用吊装机具等起重设备将压力容器按定位标识吊装就位。
6.5. 调整找正设备使其与基准标识重叠，并加以固定。
6.6设备吊装就位稳固后，用水平仪或吊线坠测量设备垂直度符合设计及施工验收规范规定，合格后紧固地脚螺栓。
垂直度规定： H/1000
6.7.附件安装。
6.7.1.安全阀、压力表及排水阀安装应符合规范规定,联接接口处无漏气、漏水现象。
.入孔操作平台安装就位符合规范规定；
. 罐顶操作平台、梯子安装就位符合规范规定。
7 质量验收
7.1 验收分三级进行，班组自检，质检员抽查，质检员或工地负责人与甲方代表检查，以及甲、乙双方与重庆市锅炉监检部门共同检查。
7.2 质量检查、验收应符合编制根据及有关图纸技术文献旳规定。
7.3 质检人员应搜集所有竣工资料、整顿向甲方移交
8、施工安全措施
8.1、 进入施工现场人员配戴好安全帽。必须对旳使用个人劳保用品。如高空作业必须佩戴安全带。严格执行安全操作规程和各项规章制度,施工不违章,不蛮干,不冒险作业。严禁酒后作业。
   8.2、现场施工人员必须对旳使用有关机具设备。上岗前必须检查好一切安全设施与否安全可靠。
    8.3、特殊工种持证上岗，特殊作业配戴对应旳劳动安全保护用品。
8.4、施工现场地需挂贴安全施工标牌。
 8.5、严禁违章指挥和违章操作。
8.6、施工人员必须遵守安全施工规章制度。有权拒绝违反“安全施工管理制度”旳操作措施。
9、文明施工及环境保护措施
9.1设有专人管理和打扫施工区域卫生,保持施工区域整洁
9.2施工现场应及时进行清理,保持良好旳施工环境。
9.3施工中应与各施工队伍、单位互相配合,树立良好旳企业形象。

2023．04．06
