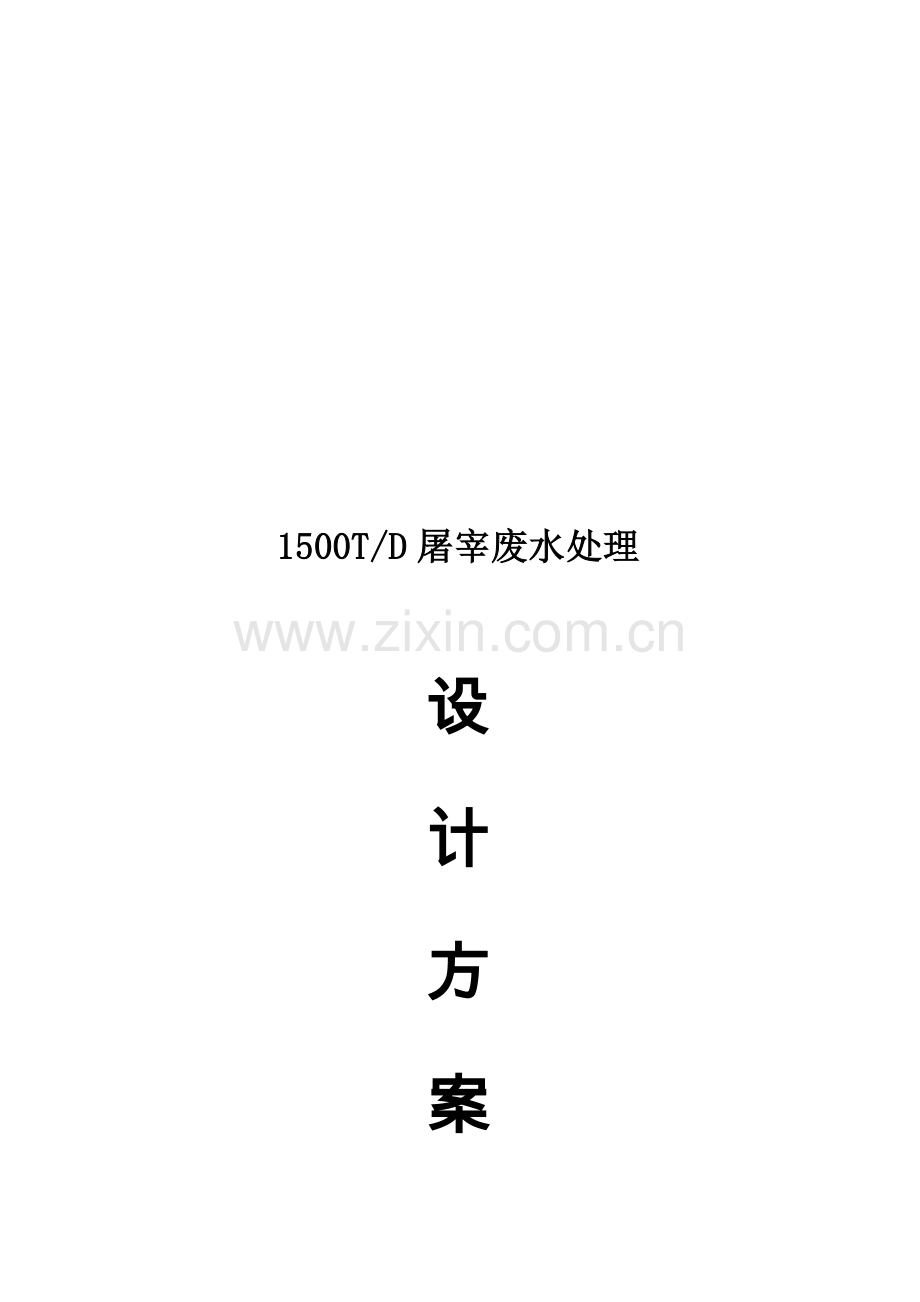

1500T/D屠宰废水处理

设
计
方
案

贵州迈科迪环境科技有限公司
2015年8月6号

目 录

一、工程概述…………………………………………………2
二、设计依据…………………………………………………2
三、设计原则…………………………………………………2
四、废水水质、水量及处理要求……………………………4
五、污水处理工艺……………………………………………5
六、工艺特点…………………………………………………6
七、工艺设计说明……………………………………………6
八、主要处理构筑物…………………………………………7
九、设计参数…………………………………………………16
十、污水处理效果分析表……………………………………19
十一、动力配电容量及方式…………………………………20
十二、运行成本………………………………………………21
十三、工程造价表……………………………………………22
十四、产品的技术服务、售后服务及措施…………………24

一、 工程概述
由业主提供，该单位为屠宰生猪项目生产单位，废水处理工程为屠宰废水处理工程，产生生产废水和生活污水水量约1500T/D左右。屠宰产生的污水成分比较复杂，其中含有大量的血污、油脂、羽毛、肉屑、内脏杂物、未消化的粪便等，水呈红褐色并有明显的腥臭味，不经处理直接排放，会对环境造成了严重的污染。屠宰污水主要来自屠宰后清洗、解体冲洗、内脏清洗和地面冲洗等生产工艺过程，以及牲畜排放的粪便污水等。污水中含有大量的有机物质，主要成分有：动物粪便、血液、动物内脏杂物、畜毛、碎皮肉和油脂等有机物，属于高浓度有机污水。这些污水中的脂肪、蛋白质等物质不经过处理，直接排入水体，将对其周围水体造成严重富营养化，严重破坏水体的自净能力，造成水体发黑变臭，影响环境和农业灌溉。
我迈科迪环保科技有限公司是贵阳市环保产业的骨干企业，经过多年的工程实践，积累了丰富的工程经验，所生产的设备在实际生产中得到成功应用。针对屠宰污水性质和排放要求，迈科迪环保科技有限公司从降低污水处理工程造价和运行成本的目标出发，本着采用先进污水治理技术和设备的原则，拟定了本治理方案文件，供企业和有关部门领导参考审议。

二、 设计依据
1、业主提供的基础设计数据；
2、《国家污水综合排放标准》；
3、《肉类加工业水污染物排放标准》GB13457-92；
4、《我国室外排水设计规范》GBJ14-87；
5、《工业企业厂界噪声标准》GB12348-90。

三、 设计原则
a) 满足环境保护的各项要求，确保出水各项指标达到规定的污水排放标准；
b) 选用“97”年《国家环保重点环境保护最佳实用技术》，成熟可靠工艺，实用性与先进性兼顾；
c) 设计力求在达标排放前提下，工程投资省、占地小、运行能耗低、处理费用少；
d) 设计考虑到我国特别是北京地区水资源缺乏，为节约用水通过本工艺流程处理后，可大量回用（用于清扫车间，浇灌花木草坪）；
e) 同时考虑我国东北地区气温较低，充分考虑防冻、保暖措施，确保设备正常运行。
f) 为了严格控制二次污染的产生，本工艺最终采用压滤固液分离，干化后泥饼处理特别方便；
g) 考虑员工无公害操作，本工艺设置了现代高科技全自动PLC控制系统，混凝剂配制人员及污物清理人员，配套程序使控制设备按程序自动运行，并采用运行状态显示指示，可随时了解设备和整个过程运行状态等情况。

四、 废水水质、水量及处理要求
1、废水性质：屠宰生产废水及部分生活污水。
2、废水水量：确定设计处理水量：Q=1500t/d，按每天处理20小时计；设计处理能力为：75T/H
3、原水水质：由业主单位提供，废水水质资料：
CODcr ： 3000mg/l
BOD5 ： 1400mg/l
NH3-N ： 140mg/l
SS ： 1000mg/l
动植物油 ： 200mg/l
PH ： 6-9

4、处理要求：执行GB13457-92《肉类加工业水污染物排放标准》一级新建标准
CODcr ≤ 80mg/l
BOD5 ≤ 30mg/l
NH3-N ≤ 15mg/l
SS ≤ 60mg/l
动植物油 ≤ 15mg/l
五、 污水处理工艺

工艺流程图

六、工艺特点
a) 选用“97”国家环保重点环境保护最佳实用技术，工艺路线合理可行，处理效果好且稳定，确保废水达标排放；
b) 采用电絮凝+生化处理工艺，有效去除污水中的固体悬浮物，和污水中的有机物。
c) 工艺设备在运行上具有较大的灵活性与调节余地，以适应水质水量的变化；
d) 主体设备采用混凝土结构，降低了投资，增加了使用寿命，工程维修维护简便、操作管理简单；
e) 以曝气生物为主体，采用电絮凝+A/O+MBR生物反应工艺，生化部分采用硝化与反硝化技术以去作污水中的氨氮，实现生物除磷、脱氮，处理效率高，出水水质好。
七、 工艺设计说明
由于原水水质B/C=1400/3000>0.4比值较高，废水可生化性良好，故工艺设计主体采用生化法来降解废水中耗氧有机物的含量。同时考虑废水中悬浮物浓度较高，故采用电絮凝沉淀、浮选物化处理方法，在调节池设置予曝气，除有搅拌匀质作用外，更可使水中无机NH3-N进一步氧化，为使NO3及NO2并通过后续A/O接触氧化MBR生物反应、缺氧及反硝化还原为N2，在生化装置中曝气、吹脱等一系列过程来消除NH3-N指标。在整个工艺系统中再辅以沉淀、浮选、消毒等手段来确保污染因子全面达标排放。

八、 主要处理构筑物
1、机械格栅：
由于生猪在屠宰生产、加工过程中含有大量有毛、油脂、粪便、血块、内脏、碎肉和碎骨等固体杂物，故设置一道机械细格栅捞杂物。尺寸：800×2000,栅隙：3mm，65°倾角放置，型号XGC-800。这样既可以清除废水中大的固体悬浮杂质，降低设备运行负荷，同时又可以防止水泵堵塞。确保设备正常运行，增加了使用寿命。打捞后杂物可以和压滤后的滤饼一起进行生活垃圾填埋处理。
2、初沉除渣隔油池
在污水的入口处设置初沉除渣隔油池，以沉积流过格栅的较大的固体悬浮物，初沉池设计停留时间为2.2小时，有效容积为165M3；采用平流式池，采用导流出水形式，同时起到隔油及除去漂浮物的作用。浮渣进行定期清污，大约每10天一次；初沉池的污泥采用潜污泵，将污泥提升至污泥池，经浓缩后，经压滤机处理。

污泥泵采用南京汪洋制泵有限公司生产的潜污泵，WQ15-7-1，该泵采用德国ABS制泵公司技术，排污能力强，无堵塞，能有效通过30-80MM的固体颗粒。叶轮采用撕裂机构，能够把纤维状物质撕裂、切断，然后顺利排放，无需在泵上加过滤网。
3、污水调节池：
初沉后的污水自流进入调节池，共设计水力停留时间为10小时，设计有效容积为750M3/H，以充分调节水质、均匀水量，内设预曝气搅拌装置，防止污物在池中沉积。调节池出水，采用南京汪洋制泵有限公司生产的WQ150-10-11型潜污泵，将污水直接提升至气浮处理设备。
4、电絮凝系统（俗称电气浮）
A、电絮凝设备工作原理是：
给多组并联的极板接通直流电，在极板之间产生电场，使待处理的水流入极板的空隙。此时通电的极板会发生电化学反应，如阳极（铁、铝阳极板）失去电子后发生氧化反应，生成较强氧化剂（Cl2、［O］、HClO等）和金属阳离子Fe2＋、Al3＋，强氧化剂来分解水中污染物从而以降低原液中的BOD5、CODcr、氨氮，而形成的金属阳离子Fe2＋、Al3＋与溶液中的OH-生成金属氢氧化物胶体絮凝剂，这类新生态氢氧化物的活性高、吸附能力强。阴极上得到电子后发生还原反应。间接还原在阴极得到电子的高价或低价金属阳离子，使其直接被还原为低价阳离子或金属沉淀。同时在电解过程中阴极和阳极上分别会析出氢气和氧气，生成分散度极高的微小气泡（俗称电气浮）与原水中的胶体、悬浮物、可溶性污染物、细菌、病毒、重金属等结合生成较大絮状体，经沉淀、气浮被去除。最后通过沉淀池、膜系统或生化系统达到废水回用目的。
B、电絮凝设备优点:
（1）电絮凝工艺在重金属废水破络处理、含油废水破乳除油、印染废水脱色降COD、提高难降解有机废水的可生化性、细小悬浮颗粒的脱稳沉降等方面，具有其他水处理工艺不可替代的优势；
（2）由于不用加药，电絮凝工艺产生的污泥量通常比其它处理工艺少40%，污泥密实度高，从而大大降低了污泥的处置费
（3）设备自动化程度高，操作简单，对操作人员的要求很低，运行平稳，处理效率高，出水水质稳定；
（4）电絮凝处理工艺在项目投资方面与其它处理工艺的项目投资基本相当，但通常电絮凝处理工艺运行成本仅为其它处理工艺运行成本的1/3左右；
（5）电絮凝法产生的氢氧化物比化学法絮凝剂的活性高，凝聚吸附能力强, 处理效果好，所需金属离子的量只有化学混凝法的1/3左右，并且不会因向水中投加药剂而使水中阴离子含量增加；
（6）电絮凝处理设备设计紧凑，占地面积小，仅为化学法处理设施占地面积的1/5。
C、电絮凝设备典型应用
(1)电絮凝常规工艺流程
调节原水的pH到电絮凝工艺的最佳pH，出水经调节pH并加药絮凝沉淀后，流出系统。

(2)电絮凝处理难降解有机废水作为生化工艺预处理
对高浓度或含有生物毒性物质的有机废水，需要采用适当预处理措施来分解或去除废水中对生物有抑制作用或难生物降解的污染物。

5、A级生化处理池
由于污水中有机物浓度比较高，微生物在A级生化池处于缺氧状态，此时微生物为兼性微生物，它们将污水中的有机氮转化分解成氨氮，同时利用有机碳源作为电子供体将NO2-N、NO3-N转化为N2，而且还利用部分有机碳源和氨氮合成新的细胞物质。所以A级生化池不仅具有一定的有机物去除功能，减轻后续好氧池的有机负荷，以利于硝化作用进行，而且依靠原水中存在较高浓度有机物，完成反硝化作用，最终消除氮的富营养化污染。为了便于调试时生物挂膜以及运行时脱膜排除污泥，我们将在A级生化池内设置曝气装置，以利于运行管理；A级生化池的容积为1050M3,相当于停留时间14小时。

6、一级生物接触氧化池（O级）
经过A级生化池的生化作用，有机物浓度大幅度降低，但仍有一定量的有机物及较高的氨氮存在，为了使有机物得到进一步氧化分解，同时在碳化作用趋于完全情况下，硝化作用于能顺利进行，我们特设置有机负荷较低的好氧生物接触氧化池，即O级生化池．好氧生物接触氧化池具有体积负荷高、占地面积小，对冲击负荷适应能力强，不易产生污泥膨胀，污泥生产量少，处理效果好，运行稳定，不散发臭气，操作管理方便等优点，是处理有机废水的一种有效方法。O级生化池在消化过程中起作用于的是自氧型细菌（硝化菌），它们利用有机物分解产生的无机碳源与空气的CO2作为营养源，将污水中的氨氮转化成NO3-N、NO2-N，O级生化池出水流到A级生化池,为A级生化池提供受体，通过反硝化作用完成最终的消除氮源污染。在O级生化池中曝气装置采用刚玉曝气头微孔曝气方式，溶解氧控制在3mg/l以上，气：水比为20：1；PH值控制在6.5-8.0，O级生化池容积为750m3，相当于停留时间为10小时。
好氧阶段: NH3-N + O2→NO3-N + NO2-N
厌氧阶段: NO3-N + NO2-N + C→ N2↑ + CO2↑
在生物氧化池内设置立体弹性填料，该填料为悬挂式，上下均采用防腐螺纹钢支架固定设置分布均匀，在厌氧静止状态下，不下沉，不上浮，水流能平稳通过，容易吸附微生物，更好地降解有机物，使污水得到净化。
7、二级生物接触氧化池（MBR系统）
经过一级生物接触氧化池的氧化分解后，仍有一些有机物未能得到氧化，所以用二级生物接触氧化池再次进行氧化分解。此方法属生物膜法，在有氧的条件下，借助吸附在MBR上的生物膜（微生物），氧化分解污水中的有机物，是去除CODcr和BOD5的主要设施。该工段的CODcr去除率能达到75%， BOD5去除掉78%。厂区内的生活污水加入池中一起处理。
MBR生物反应:以膜组件取代传统生物处理技术末端二沉池，在生物反应器中保持高活性污泥浓度，提高生物处理有机负荷，从而减少污水处理设施占地面积，并通过保持低污泥负荷减少剩余污泥量。主要利用沉浸于好氧生物池内之膜分离设备截留槽内的活性污泥与大分子有机物。膜生物反应器系统内活性污泥（MLSS）浓度可提升至5000mg/L，甚至更高；污泥龄(SRT)可延长至30天以上。
膜生物反应器因其有效的截留作用，可保留世代周期较长的微生物，可实现对污水深度净化，同时硝化菌在系统内能充分繁殖，其硝化效果明显，对深度除磷脱氮提供强有力的帮助。MBR生化池容积为375m3，相当于停留时间为5小时。
有机物+O2 微生物 CO2 ↑+H2O+NH3↑

8、供氧系统（DO）
采用川源股份有限公司生产的GRB-100A型三叶罗茨鼓风机（该风机工作效率及噪音方面均优于国家同类产品，可确保噪声控制在白天65dB晚上55dB以下）4台，3用1备，当泵启动时，鼓风机同时向接触氧化池中供氧，根据接触氧化池中DO测定显示的数值，一次性手动调匀鼓风机供气量。在氧化池中曝气头采用可变式合成橡胶微孔曝气器，其具有曝气均匀，氧的转移率高，对填料无直接冲涮作用，不仅提供较充分的溶解氧且由于曝气搅动加速了生物膜的更新，从而更加提高了膜的活力与氧化能力。

9、消毒水池（清水池）
设计停留时间为1.2小时,有效容积为90M3。

10、污泥浓缩池
根据进水浓度设计计算，每天约产生干污泥1.0T，按污泥平均含水率99%计，每天湿污泥量约为100m3，按12小时贮泥量计，污泥池的有效容积为：60M3。经泵提升至污泥浓缩池,在污泥浓缩池内投加PAM，作为助凝剂，加快污泥凝聚速度，降低污泥含水率；浓缩后的污泥，经螺杆泵，泵入压滤污泥脱水机，进行脱水处理，上清液回流初沉池重新处理，泥饼和生活垃圾或作有机肥处理。
11、防冻设施
混凝土部分全部采用封顶式设计，在顶部和周围覆土增加防冻层，水泵、风机、钢制设备、加药装置、消毒装置均放置在室内，混凝土设备尽量设置在操作设备房以下，同时在室内设置暖气设施，供设施、管道保暖，室外管道在冬季应采取保温防冻措施，确保设备正常运行。

九、主要设施设计参数
1、机械细格栅 1套
宽度： B=800mm
栅隙： 5 mm
功率： 0.55Kw
倾角: 65O
2、初沉池 （三池串联） 1套 钢砼结构
设计停留时间： 2.2小时
有效容积： 165M3
3、污泥泵 3台 南京
型号： WQ15-7-1
流量： 15m3/h
扬程： 7M
功率： 1Kw
4、调节池 1套 钢砼结构
设计停留时间： 10小时
有效容积： 750M3
5、污水提升泵(一备一用) 2台 南京
型号： WQ150-10-11
流量： 100m3/h
扬程： 8M
功率： 5.5Kw
6、电絮凝系统（俗称电气浮）
PH调节池 1套
絮凝池 1套
电絮凝池尺寸： 12×3.2×3（m）
溶气缸： ￠1200×3850，A3F， 一台
溶气水泵
型号： ISW80-200，
流量： 50m3/h
扬程： 50米
电机功率： 15kw
数量： 一台
空压机
型号： V-0.2/7
功率： 1.5kw
数量 ： 一台
刮渣机
型号： GZ-4.0型，
功率： N=0.55kw
7、A级生化池 1套 钢砼结构
设计停留时间： 14小时
有效容积： 1050M3
8、一级生物接触氧化池（O级） 1套 钢砼结构
设计停留时间： 10小时
有效容积： 750M3
9、二级生物接触氧化池（MBR级） 1套 钢砼结构
设计停留时间： 6小时
有效容积： 450M3
10、消毒池 1套 钢砼结构
设计停留时间： 1.2小时
有效容积： 90M3

11、螺杆泵（一用一备） 2台 上海长申/无锡
型号： G40-1
流量： 10 m3/h
压力： 0.6MPa
功率： 3.0Kw

12、带式压滤机 1 套
型号： WDY-Ⅱ-1500
带宽： 1500M
带速： 0.6-6M/MIN
功率： 1.5Kw
冲洗水量: 4.5T/H
冲洗水压: 0.4-0.5MPa
气动输入压力: 0.5-1.0MPa,
气动部分流量: 2M3/H
外型尺寸: 3600×2000×3500mm
设备重量: 3500kg
消耗干药量: 1-3kg/t干泥

13、污泥池 1套 钢砼结构
有效容积： 60M3
外形尺寸: 3000×6500×3500mm

14、罗茨风机（三用一备） 4套 川源股份
型号： GRB-100
风量： 15.87M3/Min
功率： 15Kw

15、水解搅拌机
型号： QJB0.85/8-260/3-740/c/s
功率： 0.85KW
叶轮直径： 260

十、污水处理效果分析表
装置名称动
项 目
CODcr
BOD5
NH3-N
动殖物油
SS
机械格栅
进水(mg/l)
3000
1400
140
200
1000
初沉隔油池
出水(mg/l)
2100
1050
112
80
600

去除率(%)
30
25
20
60
40
调节池
进水(mg/l)
2100
1050
112
80
600

出水(mg/l)
1890
997
101
76
420

去除率(%)
10
5
10
5
30
电絮凝系统
进水(mg/l)
1890
997
101
76
420

出水(mg/l)
945
548
70
23
210

去除率(%)
50
45
30
70
50
A/O生化系统
进水(mg/l)
945
548
70
23
210

出水(mg/l)
189
82.2
28
<15
100

去除率(%)
80
85
60
40
55
MBR系统
进水(mg/l)
189
82.2
28
13.8
100

出水(mg/l)
<75.6
<24.66
<11.2
<5
<10

去除率(%)
60
70
60
64
90
消毒池

<80
<25
<11.2
<5
<10
总去除率（%）
97.5
98.3
92
97.5
99

十一、动力配电容量及方式
污水处理站用电，自厂变电站以380V/220V三相四线制电器，
将所需容量电源引入控制配电柜，然后分送至各用电设备。
污水处理站各设备用电负荷表
序号
设备名称
型号或规格
数量
功率（kw）
备注
单台
合计
运行

1
机械格栅
XQC-800
1套
0.55
0.55
0.55
间歇运行
2
污泥泵
WQ15-7-1
3台
1.0
3.0
0.15
间歇运行
3
提升泵
WQ150-10-11
4台
11
44
22
二用二备
4
溶气水泵
ISW80-200
1台
15
15
15

5
加药设备
JY-1
1套
1.87
1.87
1.87

6
刮渣机
GZ-4.0
1台
0.55
0.55
0.55
间歇运行
7
空压机
V-0 .25/7
1台
2.2
2.2
2.2

8
螺杆泵
G40-1
2台
3
6
2
一备一用间歇运行
9
压滤机
WDY-Ⅱ-1500
1台
1.5
1.5
0.5
间歇运行
10
干粉投加
JM-1
1套
1.86
1.86
0.8
间歇运行
11
罗茨风机
GRB-100
4套
15
60
45
一备三用
12
排泥泵
AS10-2CB
2台
1.0
2.0
0.1
间歇运行
13
消毒加药
JY-2
1套
0.37
0.37
0.37

14
合计

69.9
138.9
91.09

十二、运行成本估算
1、人员管理费：
由于采用自动控制系统，按每天每班1人操作，共2 人（兼职维修），年每人平均工资8000元，
则： 8000×2/1500×30×12=0.029元/吨.废水
2、药剂费：
投PAC及PAM，折合市场价4500元/吨，投加量为50mg/l，则： 3×4.5×50/1000=0.675元/吨.废水
3、运行能耗：
总装机容量为138.9KW,实际用功率：90 kw
90÷75=1.2kw/h
按每kw.h电费0.5元计
1.2×0.5=0.6 kw/吨.废水
4、直接运行费用合计为：
0.029+0.675+0.6=1.304元/吨.废水

十三、工程造价明细表
A、土建构筑物价额
序号
名 称
规 格（米）
工程量m3
单价
（万元）
总价
（万元）
1
初沉除渣隔油池
20×5×2.2
220
0.08
17.6
2
污水调节池
20×20×2.5

1000
0.08
80
3
厌氧池
12.5×25×4

1250
0.08
100
4
好氧池
8.5×25×4
850
0.08
68
5
MBR池
5.5×25×4
550
0.08
44
6
污泥池
2×10×3.5
70
0.08
5.6
7
清水池
10×2.5×4
100
0.08
8
8
气浮净水房
15×6×3.5
83.0
0.10
8.3
9
压滤机房
15×6×3.5
83.0
0.10
8.3
10
风机房
7.5×6×3.5
48.8
0.07
3.4
11
配电室
7.5×6×3.5
48.8
0.07
3.4
12
挖方、填方

25
13
其它

5.0
T1
合计

376.6

说明：土建具体待施工图出图后，视当地地质条件按实计算。

B、设备部分价额：

序号
名称
规格及型号
数量
单价
（万元）
总价
（万元）
备注
1
机械格栅
B=800mm 0.55Kw
1套
8.8
8.8

2
污泥泵
WQ15-7-1 Q=15m3/h
3台
0.26
0.78
南京汪洋
3
调节池预曝系统
750m3
1套
0.01
7.5

4
污水提升泵
WQ80-8-5.5 Q=75m3/h 5.5KW
4台
0.85
3.4
二用二备
5
电絮凝系统
12×3.2×3（m）
3套
68.0
204.0

6
水解搅拌机
QJB0.85/8-260/3-740/c/s
1套
0.75
0.75

7
厌氧池填料
Ф150×2500
750m3
0.015
11.25
弹性填料
8
填料支架

750m3
0.005
3.75

9
微孔曝气器
Ф=200
500套
0.008
4.0

10
好氧池填料
Ф150×2500
550m3
0.015
8.25
组合填料
11
填料支架

550m3
0.005
2.75

12
MBR膜
MKD-MBR/7.5
10套
7.5
75

12
微孔曝气器
Ф=200
450套
0.008
3.6

13
罗茨风机
GRB-100 15KW
4套
4.2
16.8
川源股份
14
回流泵
WQ100-8-5.5
2台
0.85
1.7

15
螺杆泵
G40-1 3.0KW
1台
0.96
0.96
上海长申/无锡
16
带式压滤机
WDY-Ⅱ-1500 1.5Kw
1套
27.5
27.5

17
加药装置
MKD-1
4套
1.58
6.32

18
消毒剂投加
MKD-Ⅱ
1套
2.85
2.85

19
干粉投加
JM-1
1套
7.5
7.5

20
电器控制系统
PLC、仪表、电器
1套
9.0
9.0

21
电线电缆

1批
7.5
7.5

22
管道,阀门

1批
15.5
15.5

23
仪表

1批
5
5

T2
合计

434.46

C、工程总造价
序号
名称
计算方式
总价（万元）
T3
直接费用
T1+T2
811.06
T4
安装费及运输费等
T2×10%
81.1
T7
总计
T1+T2+T3+T4
892.16

十四、 产品的技术服务、售后服务及措施
1、设备安装调试培训
1）设备在安装前，我公司提供用户有关设备的安装图、设备基础图。并可派技术人员驻现场进行设备的安装，认真勘察，准确无误至安装结束。
2）设备操作培训，维修，我公司根据指定时间、地点认真地到现场为用户培训操作人员，并备有关培训维修操作资料，提出故障发生的原因及处理方法，以理论与实际操作相结合的形式进行设备运行前后的培训。从中掌握有关了解设备结构原理，最基本的操作常识。
3）首先我公司为用户培训技术操作及维修人员，做好培训计划，日程安排，方法，时间，使设备在试运转期间，每个用户操作工能熟练掌握全部的运行功能。以及设备故障原因和简单的维修方法。
4）用户操作及维修工培训一般安排在设备安装及设备调试运行阶段，时间前后大约15～30天。
2、设备及辅助设备总验收
1）整个系统设备在安装完毕进行调试，验收，由我公司配合用户设计院部门在用户工厂内进行。首先由我公司编排好调试项目，计划进度表和调试要领及安全措施等。
2）针对整个系统设备进行安装检查、设备结构布局、管道走向、联结点密封程度、出水水质测验、设备运行有无异杂声、电控机仪表性能是否合理，如有发现不合理及不符合设计要求，我公司负责修改到用户满意为止。
3、售后服务
1） 首先保证对用户备品备件的供应并提供有关辅助材料生产的客户名单，以解除用户对设备维修的后顾之忧，对用户无限止的无偿技术咨询、服务，免费提供有关技术资料。
2）本公司提供的所有设备均实行三保，保修期为壹年。对保修期内如属本公司质量责任的应对设备负责免费修复，凡对不属于我方，或由需方人为造成责任及保修期外的设备修复只收工本费。
3）对于用户提出的有关技术咨询要求限在24小时内予以答复，如需赶用户现场解决有关服务事项限24小时内作出决定，48～72小时赶到现场解决问题。
4）设备在正常运行中每三个月进行技术信息交流，实行产品的质量跟踪服务，使生产正常运转提高经济效益。
5）对于本公司工作人员在技术服务上因玩忽职守，不负责任，非法索取等行为造成的经济损失及不良影响负责。
迈科迪环保科技有限公司
2015年8月6号
