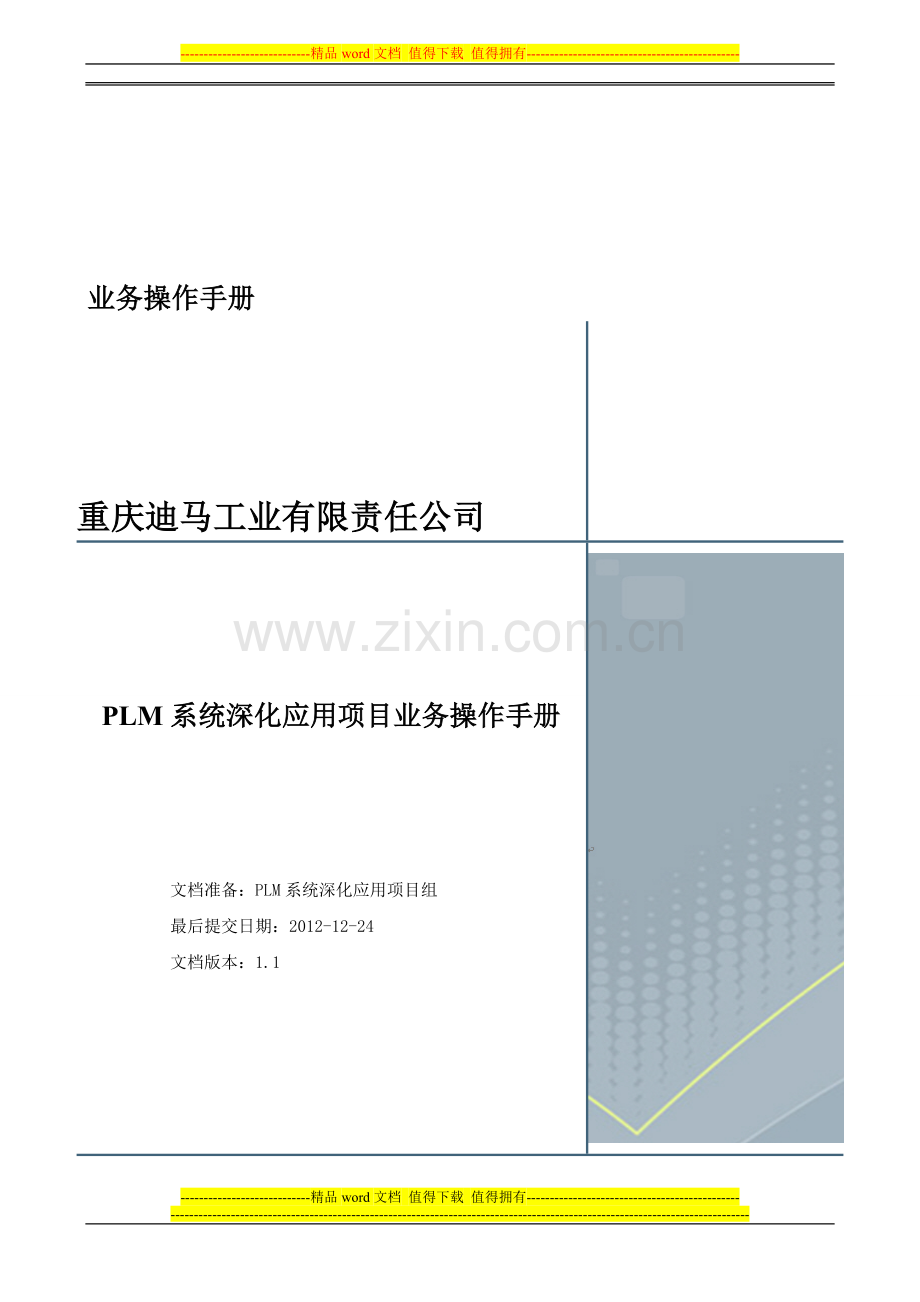

业务操作手册
重庆迪马工业有限责任公司

PLM系统深化应用项目业务操作手册

文档准备：PLM系统深化应用项目组
最后提交日期：2012-12-24
文档版本：1.1

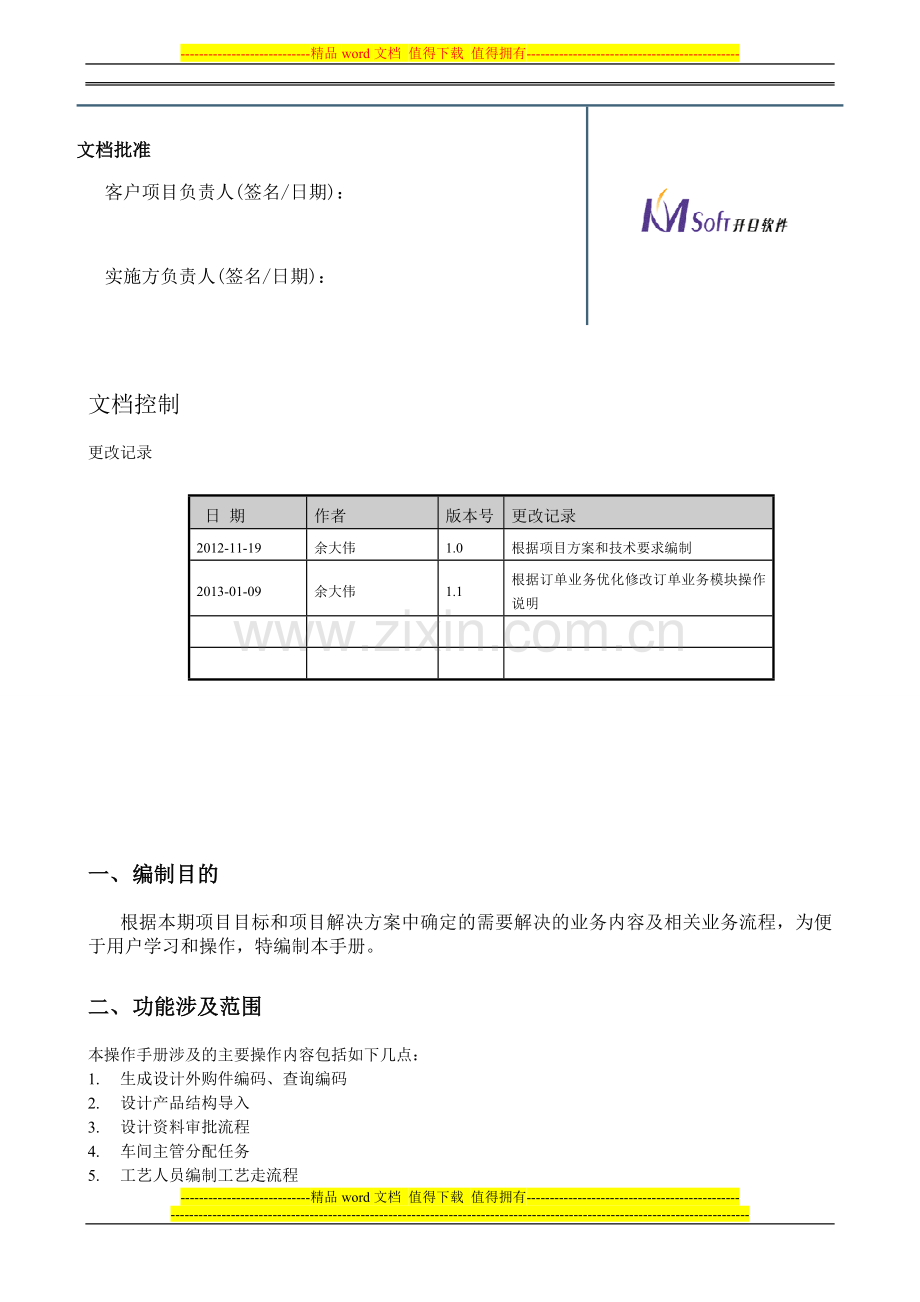

文档批准
客户项目负责人(签名/日期)：

实施方负责人(签名/日期)：

文档控制
更改记录

日 期
作者
版本号
更改记录
2012-11-19
余大伟
1.0
根据项目方案和技术要求编制
2013-01-09
余大伟
1.1
根据订单业务优化修改订单业务模块操作说明

一、 编制目的
根据本期项目目标和项目解决方案中确定的需要解决的业务内容及相关业务流程，为便于用户学习和操作，特编制本手册。
二、 功能涉及范围
本操作手册涉及的主要操作内容包括如下几点：
1. 生成设计外购件编码、查询编码
2. 设计产品结构导入
3. 设计资料审批流程
4. 车间主管分配任务
5. 工艺人员编制工艺走流程
6. 根据设计产品结构搭建工艺产品结构
7. 工艺日常性文档的使用(office文档)及常规操作
8. 任务流程操作说明
9. 常用查询方法
三、 业务逻辑关系图

四、 功能详细说明
1. 生成设计外购件编码、查询编码、新增编码流程
1) 查询编码
设计人员申请编码时，可以先在系统中查找该编码是否存在，如果不存在则申请新的编码。
在迪马PLM系统->【迪马专用功能】->【编码查询】
其他属性,可下拉选择

通过规格或名称来查询该零件是否已有编码，或通过其他属性

例如通过规格为【M16】查询相关编码，如果需要复制编码，在编码处双击

双击弹出窗口

在弹出的窗口中即可复制编码信息

2) 如果没有编码,物料需要走编码申请流程进行审批
当确认需要走编码申请流程时，先进入公共对象库中的【编码申请单】目录

创建对相应的编码申请单对象，注意编码申请单的编号是按照定制的规则产生，用户不可手工填写，只需要单击按钮就可以完成取号的工作。

对象创建以后，在生成的物料编码申请单文档中填写相应的物料信息，并提交流程。

物料编码的流程如下：

需要提醒的是，编码步骤，可以编辑申请单，编码人员应该将申请产生后的编码填入该申请单中。
3) 生成设计外购件编码
外购件编码需要通过编码系统来产生，该负责人需要安装编码系统软件，安装方法详见【编码安装说明】，在编码中心下打开【dpCodeCenter.exe】执行文件，登录用户由管理员统一管理。

单击选择新建编码

在弹出的窗口中按照下图中的顺序操作。生成编码后，如果忘记复制出编码值，可以在迪马PLM系统中通过【迪马专用功能】->【编码查询】
4.【预览】后点【生成】
2.零件的大中小类，【双击选择】
3.填写物料相关属性
1.选择迪马物料规则，【2012迪马物】料

2. 设计产品结构导入及相关审批流程
产品导入主要分为4中方式：AUTOCAD图纸导入、SOLIDWORKS三维导入、EXCEL导入、手动搭建结构
1) AUTOCAD导入生成产品结构
首先选择对象下面的批量数据导入

然后出现如下见面，详见图：

然后根据实际业务需求选择同代号、后缀的处理方式。

这里我们的业务要求默认不用改变点击确认

完成结构的导入
2) SOLIDWORKS2010的模型进行产品结构导入
选择solidworks方式

选择对应的文件名称，需要提示的是一般所有的模型文件应该在一个目录下，同时选择的应该是该模型的根节点对象的装配文件（sldasm）。同时每个零部件必须要求有实体模型文件，标准件需要进行实例转换。
没有装配文件和模型文件都必须填写相关的自定义属性，在solidworks环境中调用【文件】菜单下的【属性】菜单进行相关属性的填写。所有PLM系统中需要的零部件属性，都必须在该页面中填写完整。

该位置填写的内容，也可以直接通过windows的资源管理器进行对应的查看。
另外：希望迪马制定相应的三维制图规范要求，对需要填写的内容进行规范要求。

选择对应的文件

下一步后在弹出的对话框中，需要设置对应的对象类，以及当本次导入内容与已经存在于PLM中数据重复的时候，系统处理方式。

然后系统就能根据三维模型的结构，在系统搭建对应的三维模型结构，并保存相关的三维装配和模型文件，以便在PLM系统中进行管理。

3) EXECL导入生成产品结构
根据系统要求编制相关EXECL文件，文件格式要求如下：
代码
零部件图号
名称
单位
所属部件的代号
数量
材料
单重
备注
公司名称
2.XFBP400MA0203
XFBP400MA02.03
发动机装配总成
件
0
1

部件
重庆迪马
2.XFBP400MA020301
XFBP400MA02.03.01
消音器总成
件
2.XFBP400MA0203
1

40.96
部件
重庆迪马
3.5.02.01.0754
GB/T41
螺母M16
件
2.XFBP400MA0203
6

0.04
零件
重庆迪马
2.XFBP400MA0203-01
XFBP400MA02.03-01
减震垫360×60
件
2.XFBP400MA0203
2
耐磨夹布橡胶板厚10mm
0.15
零件
重庆迪马
标准样本见附件
导入方式和前面两种没有什么区别就不在详述。

当然用户也可以采用手工编辑的方式搭建产品的BOM结构。通过编辑对象的零部件结构文卷，实现产品结构的搭建功能。

3. 设计文件的签审管理
1) 选择需要提交签审的设计对象

选择的方式可以通过列表排序、对象查询等多种方式进行选择。确定对象后，通过右键菜单中的【流程操作】下的【加入新任务】功能进行操作。

该选择的对象需要进行编校审的流程，同时要进行状态管理（创建、活动、发布），所以需要作为输入对象加入到流程中。

接下来请自行选择文档任务分类（按专业分）

2) 选择需要走的签审流程
目前需要说明的零件图审批流程一共有两种：一种是总图的签审流程（相对零部件图多一步设计院院长的批准流程），一种是零部件图的签审流程。根据当前选择的对象的不同，进行流程的指定。
注：零部件图流程编号是21，总图签审流程的编号是21

3) 指定任务过程中的步骤执行人
人员指定功能区
步骤任务情况列表
步骤执行人列表

4) 文档任务启动
文档任务的启动

5) 文档任务提交
步骤任务的提交

6) 文档任务接收
步骤任务的参与人，登录本系统后，进入【我的桌面】中【我的任务】功能模块。点击【我的任务】分类，就可以参看到当前需要自己处理的任务情况。

4. 设计零部件结构变更
设计文件变更，需要走变更流程，同时需要将变更以后的设计资料同步上传到系统中，需要修改原有的产品结构信息。变更流程同样有两条。一般来讲涉及产品的走完整变更流程，涉及订单的走简单变更流程。
需要强调的是需要将设计变更单和变更以后的资料进行关联。
1) 在修改后的零部件对象的关联关系管理页面，创建更改通知

2) 在更改单对象中带有文卷中编辑相应的更改通知。
更改通知单的编号由系统填写，用户不能随意变更，该编号也将自动填写到对应的通知单文档中。

需要将这两个资料一起走流程，变更流程对应着系统中是流程编号23、24请

5. 工艺文件编制
1） 当设计文档走完签审流程后，系统将自动发出邮件通知工艺所王庆国。王庆国负责将各个零部件分派给对应的工艺人员进行工艺文件编制。可以通过系统的邮件转发功能进行。
王庆国登录系统后，首先进入到【我的桌面】中的【我的邮件】模块。
需要创建工艺的零件对象说明
需要创建工艺的零件对象附件

2） 工艺人员收到邮件以后，直接打开附件中的零部件对象

3） 在关联对象管理页面，进行相关工艺文件对象的创建

系统会自动将设计中已经填写的对工艺有用的数据复制到相关工艺文件中。随后系统将自动调出KMCAPP软件进行工艺文件的编制工作。

当工艺编制完成以后，关闭KMCAPP软件，该份工艺文件将上传到PLM系统中，

该步骤是PLM管理工艺文档的关键步骤，只有确定文件才上传到PLM系统中，如果取消则该份工艺文档没有上传到PLM中。

6. 工艺文件审签过程
工艺文件的签审流程操作方法同设计流程相同，只是流程分类和模板的选择不同而已。
请选择流程分类如下：

请选择流程模板如下：

【26 [工艺文件]审批流程】，其余操作不变。
7. 工艺文件变更流程
同设计变更相同，工艺文件如果已经发布，则需要创建新版本的工艺文件，在新版本的工艺文件的关联关系管理页面创建工艺文件更改通知。将二者一起走流程即可。
8. 工艺BOM调整
由工艺人员负责操作，利用系统中的结构快照模块，对已有的设计产品结构进行快照操作，从而产生工艺BOM结构的初始模型，然后由工艺人员进行工艺BOM结构的改造工作。
1) 创建工艺结构
创建工艺结构通过使用系统提供的结构快照功能实现。选择原有设计的产品结构

通过右键菜单中的【创建结构快照】菜单，创建结构快照对象。

2) 编辑工艺结构
通过结构快照对象中的增加、删除、移动结构树中的节点的位置和相互关系，来实现设计产品结构（EBOM）向工艺产品结构(PBOM)的转换。
3) 工艺结构中的工艺件的工艺编制
如果有新的工艺件，需要考虑该工艺件将来是否还要被其他产品结构使用，如果是则需要在零部件结构中进行工艺结构搭建，然后在引用到当前产品结构中。反之可以直接在当前结构快照中直接搭建，然后通过本节点的关联对象创建关联的工艺文档。
9. 工艺文件汇总过程
目前该模块正在调试中。。。。。。
10. 新版订单业务通知单的改造
为了降低设计人员发通知的工作强度，新系统对通知单业务进行了相关改造。通知单将采用内部表单的形式进行管理，系统会自动根据用户的选择自动填写相关属性。
1) 创建技术通知并填写技术通知
订单->关联对象->提交【通知】【图纸】及【明细表】创建技术通知

单击生成通知单号

确定后自动弹出技术通知模版

完成通知模版内容填写关闭文档

关闭文档后弹出检入窗口，【确定】后填写后的技术通知保存到PLM系统中

2) 添加内部表单填写物料信息
在新创建的技术通知文件下引用模版文卷
选择【引用模版】

选择【技术通知内部文件版】

双击添加的内部文卷，单击【编辑】按钮

添加一天新记录，在订单号下双击
单击插入自制件
可以根据物料其他属性查询物料
根据规格、名称模糊查询物料
1．单击【添加】
2.双击订单号下空白处

弹出物料查询界面
插入选择的数据
查询出的数据可以多选，按shift或ctrl键

点击【插入自制件】后，可以选择已有的自制件或新设计的自制件，自制件导入详见2.1中的AUTOCAD导入功能，该功能支持选择多个对象

注意：当添加、删除自制件后，请在通知右键菜单执行【更新通知关联的零部件】功能
