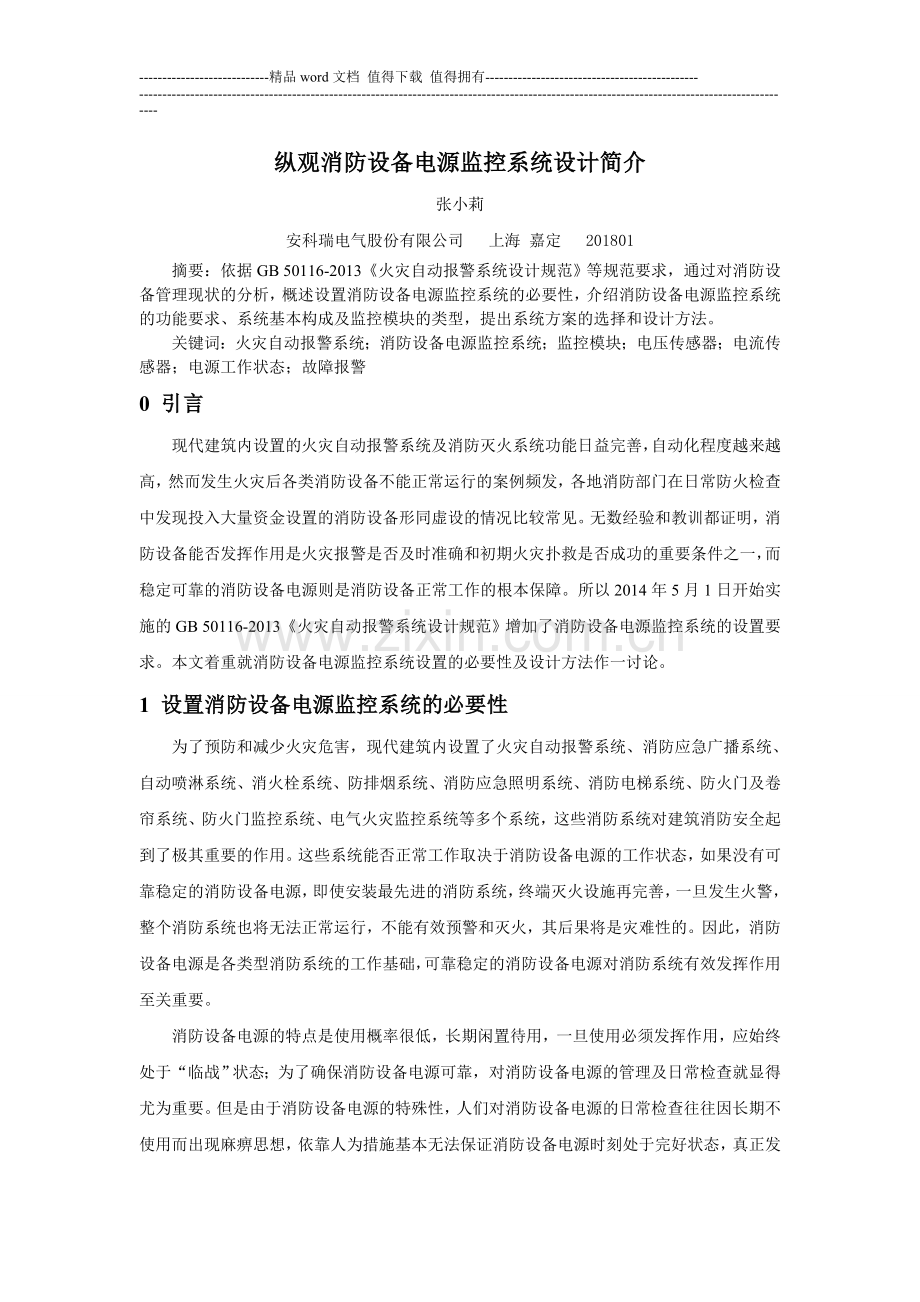

-精品word文档 值得下载 值得拥有-纵观消防设备电源监控系统设计简介张小莉安科瑞电气股份有限公司 上海 嘉定 201801摘要：依据GB 50116-2013火灾自动报警系统设计规范等规范要求，通过对消防设备管理现状的分析，概述设置消防设备电源监控系统的必要性，介绍消防设备电源监控系统的功能要求、系统基本构成及监控模块的类型，提出系统方案的选择和设计方法。关键词：火灾自动报警系统；消防设备电源监控系统；监控模块；电压传感器；电流传感器；电源工作状态；故障报警0 引言现代建筑内设置的火灾自动报警系统及消防灭火系统功能日益完善，自动化程度越来越高，然而发生火灾后各类消防设备不能正常运行的案例频发，各地消防部门在日常防火检查中发现投入大量资金设置的消防设备形同虚设的情况比较常见。无数经验和教训都证明，消防设备能否发挥作用是火灾报警是否及时准确和初期火灾扑救是否成功的重要条件之一，而稳定可靠的消防设备电源则是消防设备正常工作的根本保障。所以2014年5月1日开始实施的GB 50116-2013火灾自动报警系统设计规范增加了消防设备电源监控系统的设置要求。本文着重就消防设备电源监控系统设置的必要性及设计方法作一讨论。1 设置消防设备电源监控系统的必要性为了预防和减少火灾危害，现代建筑内设置了火灾自动报警系统、消防应急广播系统、自动喷淋系统、消火栓系统、防排烟系统、消防应急照明系统、消防电梯系统、防火门及卷帘系统、防火门监控系统、电气火灾监控系统等多个系统，这些消防系统对建筑消防安全起到了极其重要的作用。这些系统能否正常工作取决于消防设备电源的工作状态，如果没有可靠稳定的消防设备电源，即使安装最先进的消防系统，终端灭火设施再完善，一旦发生火警，整个消防系统也将无法正常运行，不能有效预警和灭火，其后果将是灾难性的。因此，消防设备电源是各类型消防系统的工作基础，可靠稳定的消防设备电源对消防系统有效发挥作用至关重要。消防设备电源的特点是使用概率很低，长期闲置待用，一旦使用必须发挥作用，应始终处于“临战”状态；为了确保消防设备电源可靠，对消防设备电源的管理及日常检查就显得尤为重要。但是由于消防设备电源的特殊性，人们对消防设备电源的日常检查往往因长期不使用而出现麻痹思想，依靠人为措施基本无法保证消防设备电源时刻处于完好状态，真正发生火情时，消防设备的供电可靠性无法得到有效保障。所以除加强管理外，很有必要采取技术措施尽早发现并解决问题。如何从技防手段上实现对消防设备供电电源的实时监测，一直受到公安消防部门的高度重视。在深刻吸取火灾事故教训之后，为了切实加强消防控制室管理，公安部消防局组织编制了国家标准GB 25506-2010消防控制室通用技术要求，并于2011年7月1日开始贯彻实施，其中作出了“消防电源监控器应能显示消防用电设备的供电电源和备用电源的工作状态和欠压报警信息”的强制性规定，与之相对应也就规定了消防控制室内应设置消防设备电源监控系统。该系统对于确保建筑消防设施运行状态完好，提高各单位消防安全管理水平和及时发现消防设备故障，预防和减少火灾危害具有非常重要的作用。国家标准GB 28184-2011消防设备电源监控系统于2012年8月1日实施，该标准强制规定了消防设备电源监控系统的基本功能、试验和检验规则等内容。2014年5月1日实施的GB 50116-2013火灾自动报警系统设计规范第3.4.2条也增加了设置消防设备电源监控系统的相关规定。2. 消防设备电源监控系统的构成GB 28184-2011消防设备电源监控系统第3.1条给出了消防设备电源的定义：“消防设备电源为各类消防设备供电的交流或直流电源，包括主电源和备用电源”；第3.2条对消防设备电源监控系统提出来要求：“消防设备电源监控系统用于监控消防设备电源工作状态，在电源发生过压、欠压、过流、缺相等故障时能发出报警信号的监控系统。”消防设备电源监控系统是集工业计算机技术、通信、抗电磁干扰、数字传感技术于一体的智能化产品，系统由消防设备电源状态监控主机、监控模块、电压传感器、电流传感器、电压/电流传感器等部分或全部设备组成。采用高灵敏度多种信号传感器，对监测的消防设备电源进行24h实时自动巡检。监测。通过监测消防设备电源是否有中断供电、过压、欠压、过流、缺相等故障，并进行声光报警和记录。消防设备电源的工作状态，均在消防控制室内的消防设备电源状态监控主机上集中显示，故障报警后可及时进行处理，排除故障隐患，使消防设备电源始终处于正常状态，从而有效避免火灾发生时消防设备由于电源故障而无法正常工作的情况，最大限度地保障消防设备的可靠运行。根据国家标准GB 28184-2011消防设备电源监控系统要求，针对各类消防设备电源的特点，全国各地消防公司积极研发，成功研制出了多种类型的消防设备电源监控系统主机和监控模块。安科瑞应时代主流要求，开发了AFPM100消防设备电源监控系统，并取得了相当可观的业绩2.1系统基本结构系统基本结构一般是监控主机+监控模块两层结构，系统构架简洁。整个监控系统功能全面，每个监控模块有一个独立的地址编码，系统内部采用RS485网络通信，对外提供通信，以满足接入其他消防系统的要求。消防设备电源监控系统结构示意如图1所示。图1 AFPM100消防设备电源监控系统结构示意图2.2 消防设备电源监控模块分类消防设备电源监控模块根据监控对象不同，分为直流、交流、单相、三相、一路电源、两路电源等几种类型，见表1.表1 消防设备电源监控模块分类有的产品每个监控模块只能监控一路电源，有的产品一个监控模块可以同时监控两路电源，图2是多功能消防电源监控模块电路图，可监控两路交流电源电压、电流。图2是多功能消防电源监控模块电路图消防设备电源监控模块在建筑电气施工图中设计应用示例见图3图3 配电系统图（有消防设备电源监控模块）2.3消防设备电源监控系统功能2.3.1 故障报警 监控器与模块（电压/电流信号开入开出传感器）之间的连接线断路、短路； 监控器主电源欠压（80%主电源电压）或过压（110%主电源电压）； 监控器与其分体电源间连接线断路、短路； 当监控器出现以上故障时，能发出与监控报警信号有明显区别的声光故障报警信号； 故障报警响应时间：100s； 故障报警声信号：手动消除，当再次有报警信号输入时，能再次启动； 故障报警光信号：黄色LED指示灯常亮； 故障期间，非故障回路的正常工作不受影响2.3.2 消防设备电源故障报警 被监控设备电源回路开关状态； 被监控设备电源的工作状态（电压、电流及开关状态信息）； 报警响应时间：30s； 报警声信号：可手动消除，当再次有报警信号输入时，能再次启动； 报警光信号：红色LED指示灯常亮。2.3.3 控制输出 对个别或全部被监控设备的报警继电器进行远程遥控操作； 监控器控制输出：常开无源触点，容量：AC250V 3A或DC30V 3A。2.3.4 报警记录 记录999条相关故障报警信息； 报警类型：故障类型、发生时间、故障描述； 报警事件查询； 报警记录打印。2.3.5监控主机功能 主电源为AC 220V, 50Hz； 采用蓄电池作为备用电源，主电对备电充电24h的容量满足整个系统工作超时8h； 监控模块工作电源必须由监控主机供电，不能直接取市电，监控主机为连接的所有监控模块供电DC 24V对外通信采用RS485接口。3 监控系统主机及监控模块的安装位置3.1监控系统主机的安装位置小型系统主机壁挂式安装，应设置在消防控制室内，未设置消防控制室的小型建筑，监控系统应设置在有人值班的场所。大型系统可采用台式或柜式，监控系统主机及图形显示装置应设置在消防控制室内。3.2监控模块的安装位置监控模块安装在被监控消防设备供电电源附近的专用箱内，也可以安装在被监控消防设备供电电源箱内；监控模块应设置在末端，系统的电压传感器和电流传感器的设置应保证整个消防系统的供电电源工作状态均能在监控模块或消防控制室内实时显示。4 消防设备电源监控系统的形式选择和设计要求消防设备电源监控系统作为一个相对独立的监控系统，其系统构架与火灾自动报警系统相似。小型建筑可采用监控主机系统，如图4所示；图4 中小型监控系统网络拓扑结构图大型建筑或建筑群可采用集中监控主机加多个区域监控主机系统，如图5所示。图5 大型监控系统网络拓扑结构图主机至监控模块间传输距离大于产品要求是，需加中继器占用1个监控模块地址，中继器AC 220V电源由现场消防电源或消防监控室监控主机提供，每个中继器可带32个监控模块。监控主机电源为AC 220V，备用电源可自带，也可现场提供。设计中应注意监控模块工作电源必须由监控主机或中继器供电，不能直接取市电，监控主机或中继器为连接的所有监控模块供电（DC 24V）。5 结束语火灾自动报警系统设计规范和消防设备电源监控系统等规范标准为设计单位进行消防设备电源监控系统的设计提供了技术规范依据。消防设备能否正常工作取决于消防设备供电电源的工作状态是否稳定良好运行。为了保证建筑物内的消防电源在任何时候任何情况下不断电，切实消除消防安全隐患、保障消防安全，设置消防设备电源监控系统是必要的。设置消防设备电源监控系统能对整个建筑消防安全实施科学管理，让消防设备做到真正意义上的“预防为主、防消结合”。作者简介：张小莉，女，本科，安科瑞电气股份有限公司，主要研究方向为电气安全13918924310Emai：2880157855合同管理制度1 范围本标准规定了龙腾公司合同管理工作的管理机构、职责、合同的授权委托、洽谈、承办、会签、订阅、履行和变更、终止及争议处理和合同管理的处罚、奖励；本标准适用于龙腾公司项目建设期间的各类合同管理工作，厂内各类合同的管理，厂内所属各具法人资格的部门，参照本标准执行。2 规范性引用中华人民共和国合同法龙腾公司合同管理办法3 定义、符号、缩略语无4 职责4.1 总经理：龙腾公司经营管理的法定代表人。负责对厂内各类合同管理工作实行统一领导。以法人代表名义或授权委托他人签订各类合法合同，并对电厂负责。4.2 工程部：是发电厂建设施工安装等工程合同签订管理部门；负责签订管理基建、安装、人工技术的工程合同。4.3 经营部：是合同签订管理部门，负责管理设备、材料、物资的订购合同。4.5 合同管理部门履行以下职责：4.5.1 建立健全合同管理办法并逐步完善规范；4.5.2 参与合同的洽谈、起草、审查、签约、变更、解除以及合同的签证、公证、调解、诉讼等活动，全程跟踪和检查合同的履行质量；4.5.3 审查、登记合同对方单位代表资格及单位资质，包括营业执照、经营范围、技术装备、信誉、越区域经营许可等证件及履约能力（必要时要求对方提供担保），检查合同的履行情况；4.5.4 保管法人代表授权委托书、合同专用章，并按编号归口使用；4.5.5 建立合同管理台帐，对合同文本资料进行编号统计管理；4.5.6 组织对法规、制度的学习和贯彻执行，定期向有关领导和部门报告工作；4.5.7 在总经理领导下，做好合同管理的其他工作，4.6 工程技术部：专职合同管理员及材料、燃料供应部兼职合同管理员履行以下职责：4.6.1 在主任领导下，做好本部门负责的各项合同的管理工作，负责保管“法人授权委托书”；4.6.2 签订合同时，检查对方的有关证件，对合同文本内容依照法规进行检查，检查合同标的数量、金额、日期、地点、质量要求、安全责任、违约责任是否明确，并提出补充及修改意见。重大问题应及时向有关领导报告，提出解决方案；4.6.3 对专业对口的合同统一编号、登记、建立台帐，分类整理归档。对合同承办部门提供相关法规咨询和日常协作服务工作；4.6.4 工程技术部专职合同管理员负责收集整理各类合同，建立合同统计台帐，并负责
