特种设施验收标准娱乐业.doc

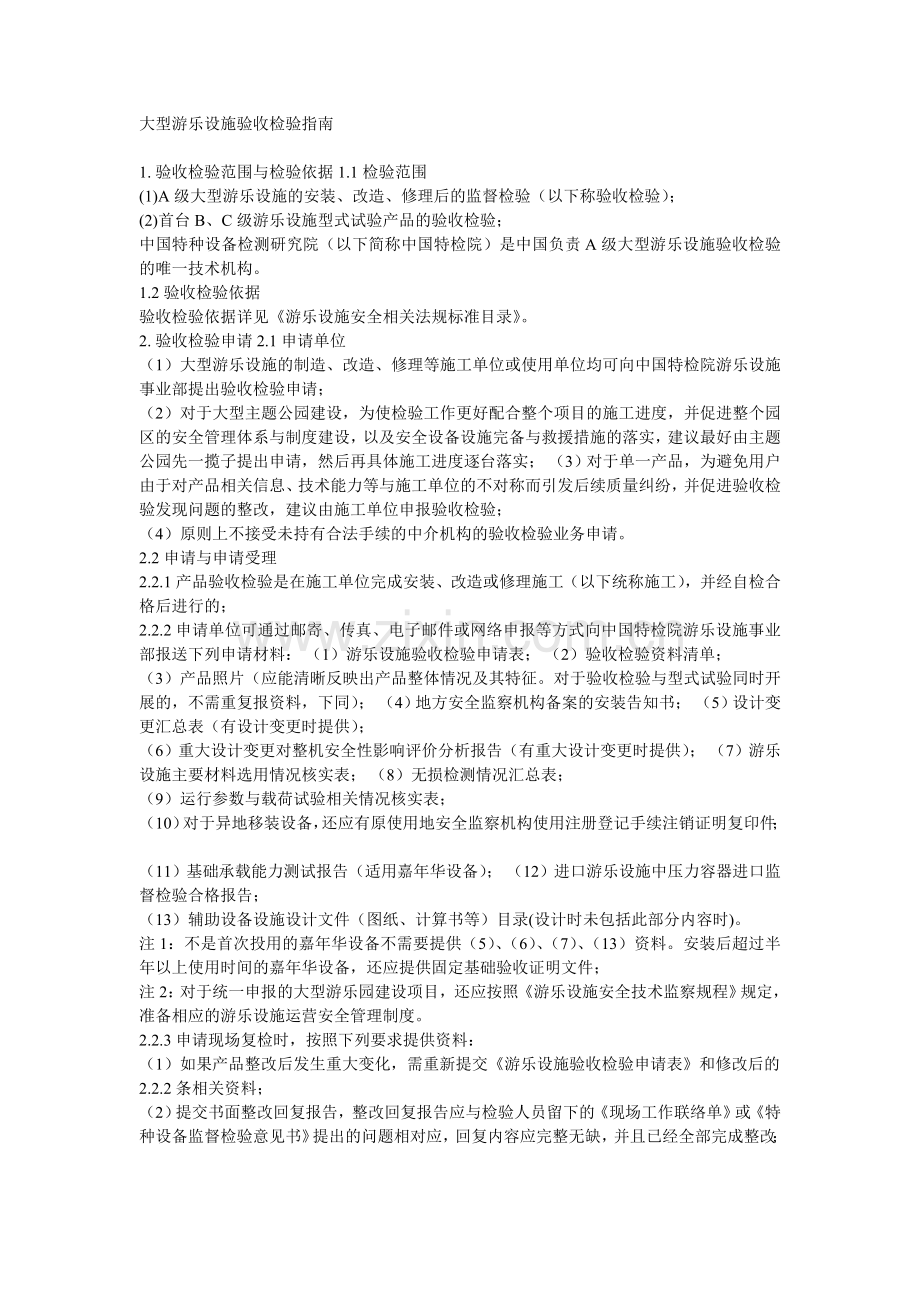

大型游乐设施验收检验指南

1. 验收检验范围与检验依据 1.1检验范围
(1)A级大型游乐设施的安装、改造、修理后的监督检验（以下称验收检验）；
(2)首台B、C级游乐设施型式试验产品的验收检验；
中国特种设备检测研究院（以下简称中国特检院）是中国负责A级大型游乐设施验收检验的唯一技术机构。
1.2验收检验依据
验收检验依据详见《游乐设施安全相关法规标准目录》。
2. 验收检验申请 2.1申请单位
（1）大型游乐设施的制造、改造、修理等施工单位或使用单位均可向中国特检院游乐设施事业部提出验收检验申请；
（2）对于大型主题公园建设，为使检验工作更好配合整个项目的施工进度，并促进整个园区的安全管理体系与制度建设，以及安全设备设施完备与救援措施的落实，建议最好由主题公园先一揽子提出申请，然后再具体施工进度逐台落实； （3）对于单一产品，为避免用户由于对产品相关信息、技术能力等与施工单位的不对称而引发后续质量纠纷，并促进验收检验发现问题的整改，建议由施工单位申报验收检验；
（4）原则上不接受未持有合法手续的中介机构的验收检验业务申请。
2.2申请与申请受理
2.2.1产品验收检验是在施工单位完成安装、改造或修理施工（以下统称施工），并经自检合格后进行的；
2.2.2 申请单位可通过邮寄、传真、电子邮件或网络申报等方式向中国特检院游乐设施事业部报送下列申请材料： （1）游乐设施验收检验申请表； （2）验收检验资料清单；
（3）产品照片（应能清晰反映出产品整体情况及其特征。对于验收检验与型式试验同时开展的，不需重复报资料，下同）； （4）地方安全监察机构备案的安装告知书； （5）设计变更汇总表（有设计变更时提供）；
（6）重大设计变更对整机安全性影响评价分析报告（有重大设计变更时提供）； （7）游乐设施主要材料选用情况核实表； （8）无损检测情况汇总表；
（9）运行参数与载荷试验相关情况核实表；
（10）对于异地移装设备，还应有原使用地安全监察机构使用注册登记手续注销证明复印件；
（11）基础承载能力测试报告（适用嘉年华设备）； （12）进口游乐设施中压力容器进口监督检验合格报告；
（13）辅助设备设施设计文件（图纸、计算书等）目录(设计时未包括此部分内容时)。
注1：不是首次投用的嘉年华设备不需要提供（5）、（6）、（7）、（13）资料。安装后超过半年以上使用时间的嘉年华设备，还应提供固定基础验收证明文件；
注2：对于统一申报的大型游乐园建设项目，还应按照《游乐设施安全技术监察规程》规定，准备相应的游乐设施运营安全管理制度。
2.2.3申请现场复检时，按照下列要求提供资料：
（1）如果产品整改后发生重大变化，需重新提交《游乐设施验收检验申请表》和修改后的2.2.2条相关资料；
（2）提交书面整改回复报告，整改回复报告应与检验人员留下的《现场工作联络单》或《特种设备监督检验意见书》提出的问题相对应，回复内容应完整无缺，并且已经全部完成整改；
（3）整改回复报告应由制造单位具有相应权限的人员签字并加盖单位公章。 2.2.4《游乐设施验收检验申请表》应填写齐全、真实，表中约定的开展验收检

验时间应相对准确，并加盖申请单位公章；
2.2.5申请单位所提供的申请表、资料与信函，均应用中文或英文书写； 2.2.6中国特检院游乐设施事业部在收到全部验收检验（复检）申请资料后，对验收检验（复检）申请情况进行初步审定，5个工作日内做出受理、继续补充资料或不予受理的通知。受理人员在确认验收检验（复检）申请资料符合要求后的，与申请方商定验收检验（复检）具体时间。
3. 验收检验的一般性要求
验收检验的一般通用性要求，以及针对嘉年华设备，在用设备移装等特殊要求等，详见《验收检验一般性要求》（本指南附件）。
4．文件资料准备
4.1申请单位应在验收检验现场为检验人员准备下列文件资料： （1）《验收检验资料清单》规定的文件资料；
（2）用于游乐设施上的特种设备出厂文件、产品合格证与监督检验报告（需要监督检验的）；
（3）特种设备安全技术规范规定或检验人员要求的其它相关资料（如焊接量较大或有一定难度的，还应提供焊接详图、焊接工艺评定、焊接工艺、施焊记录等）； （4）复检时，产品如果发生重大变更，应重新准备修改后的上述相关资料。
4.2申请单位提供资料和自行开展的检验试验记录应符合《验收检验资料清单》说明要求。
4.3建议申请单位按照本指南提供的《受检产品技术资料目录（建议格式）》、《材料质量证明文件目录（建议格式）》、《机电产品质量证明文件目录（建议格式）》、《载荷试验记录表（建议格式）》等，整理受检产品的相关技术资料。对于验收检验后有整改要求的，按照《受检单位整改报告（建议格式）》填写整改回复。
5．验收检验小组组成与对申请单位配合要求

5.1验收检验小组组成
大型游乐设施验收检验小组由具有游乐设施检验资格的专业技术人员组成。通常情况2人为一组，对于较大或复杂项目，3～4人为一组。
5.2申请单位配合要求
5.2.1 施工单位应当在施工现场向监检机构及其检验人员提供必要的验收检验条件（包括安全条件）。根据验收检验项目情况，需要在现场设立临时办公场所的，应当提供必要的办公条件；
5.2.2配备相关人员参加验收检验，负责验收检验工作的安全监护、紧急救援、验收检验配合，以及负责解决验收检验中遇到的技术问题等。验收检验产品的操作应当由申请单位派持有特种设备作业人员证件的人员进行，作业人员应该熟悉设备状况、操作规程、紧急救援程序和救援工器具，并且能熟练处理验收检验过程中可能遇到的紧急情况；
5.2.3做好验收检验前的各项准备工作。检验场地应坚实平整，固定式设备基础符合有关规定，移动式设备地基承载能力满足要求，防滑动和倾覆措施有效。满载试验所需载重物和验收检验所需的水、电、工具等物质满足要求，验收检验所需要的电压（流）在产品设计允许的波动范围内；
5.2.4验收检验现场应设置进行验收检验的警示牌，不应当有影响验收检验的物品、设施、无关人员；
5.2.5为验收检验人员和配合人员配备试验作业必需的个体防护用品。
6．验收检验工作程序、工作时限与结论 6.1工作程序
6.1.1 开展验收检验工作的可行性与安全性检查
检验人员检查验收检验环境条件（设计确定的适用环境，如温度、湿度等）、产品准备情况、验收检验条件（包括安全条件）、紧急救援措施与设施等情况，以及实际考察操作人员的技能和操作熟练程度，确认开展验收检验工作的可行性与安全性。当现场不具备检验条件，且超过1天不能准备好的，验收检验人员向

电子邮件
（3）作风纪律（中国特检院党委办公室） 联系电话：（010） 联系传真：（010） 电子邮件

附件
               验收检验的一般性要求 1．资料要求
1.1应提供完整的制造与安装质量证明文件。对于制造与安装由同一家单位进行的，产品的最终质量证明文件可以将制造与现场安装质量证明文件合在一起，但必须分段叙述清楚，且由制造单位有签发权的人员最终签发。对于安装由其他许可单位进行，安装质量证明文件至少应包括安装检验记录、调试记录、运转试验记录、运转试验后再次检验检查记录，以及经现场施工负责人签发的安装合格证书等；
1.2产品《游乐设施主要材料选用情况核实表》、《运行参数与载荷试验相关情况记录表》、《无损检测情况汇总表》、《重大设计变更对整机安全性影响评价分析》、《设计文件变更汇总表》等应填写真实、准确；
1.3施工单位应保证设计资料、制造资料、出厂文件、安装资料四者之间的一致性，每种资料之间的一致性（如设计计算书、设计图纸、使用维护说明书），产品实物与产品施工图纸的一致性（包括产品名称、级别、设备种类或设备类型、主要技术参数、结构型式、重要几何尺寸、主要材料牌号与规格尺寸、传动方式、自动控制模式、焊接等制造加工方式、检验检测要求，以及图纸版本号和有效性等方面）；
1.4材料质量证明文件（或复印件）应清晰完整，机械性能与化学成分均应在材料质量证明文件得到正确无误反映，必须在复印件上注明用于何种结构或部件上；
1.5凡运行参数可调的转动类游乐设施，应在自检记录和出厂文件上明确限制的最大运行参数，并采取措施或加添限速装置，保证设备运行时不会超过限定参数。对于不能采取有效措施或加添限速装置，且一旦超速会造成严重事故的，建议设置用户不能打开调整的运行参数记录仪表。
1.6对于需要外协的非标准部件（特别是钢结构件和关键部件），制造单位应首先寻求具有特种设备制造许可资格单位的合作，且必须由协作单位出具部件产品合格证；
1.7对于进口设备进口二手固定设备和嘉年华设备，必须有充足的证据资料证明其为仍在使用的设备而不是报废设备。应提供全套原始出厂质量证明文件、所在国检验机构出具的设计审查报告、首次检验报告和最近一次的定期检验合格报告；以及进口报关和检验检疫合格文件。

2．检验试验要求
2.1产品制造和安装时，其质量检验检测与试验项目、合格标准应由制造安装单位根据设计要求、相应法规标准和产品制造安装特点确定，检验项目、内容应不低于安全技术规范、标准所规定的项目与内容，并能真实准确地反映该类型产品的重要安全质量特征；
2.2检验与试验记录应包括主要材料与主要部件进厂验收检验、制造过程中检验检测记录和隐蔽项目检验记录，产品完工出厂的最终检验与测试记录，安装时主要部件进场验收检验、安装过程中检验、隐蔽项目工程检验、安装后终检记录，调试记录、载荷运行后检查记录；
2.3自检记录应能明确地反映出所检验测试的部件、部位和实测数据，实测数据应具有再现性。主要受力结构和部件、载客装置、安全装置（部件、附件）必须100%检验；
2.4调试记录应包括电气与控制系统、机械系统、液压与气动系统、提升与传动系统和安全装置分别调试和整机安装完毕后的最终调试内容，应对调试过程中发生的故障予以详细分类记载，统计出各类故障的分布概率；
2.5载荷试验记录应反映出满载试验是在“满载荷”（设计最大载荷）、“满参数”（在设计允许的最大参数）、“满次数”（80次）运行下完成的，80次满载试验，每次均应无任何故障，否则应重新开始计算次数；
2.6对于主要受力结构与部件是由异种钢焊接的，施工单位应提供焊接工艺评定资料、焊接工艺规程、重要焊缝施焊记录与检验检测记录；
2.7对于高大与危险程度较高的游乐设施，应对紧急救援设备设施有效性、救援方法和救援时间进行自检确认，留有记录；
3．无损检测
3.1对于现场难以拆卸的重要轴（销轴）、重要隐蔽受力部件和被覆盖的重要焊缝，制造厂应在制造过程中申请进行无损检测抽查；
3.2施工单位开展的无损探伤应采用照片记录和文字记录两种型式，应能够根据记录、照片或探伤报告查到所抽查部件或部位（定位或定部件），且必须对发现缺陷的部位（无论修理与否）做出明显标识，并在探伤记录中详细准确定件、定位描述（包括照片记载）；

3.3施工单位应对重大修理后的主要焊缝或更换的重要部件重新探伤合格，并在记录中予以定位详细记载；
3.4首次使用的境外进口移动式游乐设施，如果出厂和安装时没有对关键零部件和重要焊缝进行100%无损探伤，安装单位应进行100%无损探伤。并在设备开始投入使用的前2年时间内，每次安装需要进行20%以上的无损探伤抽查； 3.5使用超过2年，少于10年且不超过设计使用寿命的移动式游乐设施，每间隔2次安装至少对关键零部件和重要焊缝进行一次100%无损探伤自检（其余安装时，企业自检探伤至少20%的关键零部件和重要焊缝，对安全装置进行100%探伤）；
3.6对于无设计寿命的移动式设备，当使用年限10年及以上时，每次安装时，安装单位必须对关键零部件、重要焊缝、安全装置进行100%无损探伤； 3.7对于在用的移动式设备，安装单位应加强对主轴，吊挂轴重要受力件，连接销轴和高强度螺栓以及重要焊缝的探伤，其抽查比例应视设备使用年限、状况及是否有缺陷而确定。
4．移动式游乐设施其它要求
4.1移动式设备安装前，高大设备应由具有资格的单位做基础承载能力实验，提交承载能力报告，同时，应采取防倾覆和防侧移的措施；
4.2对于使用6个月以上的高大移动设备或其它危险性较大的设备，应对基础进行设计，明确提出基础寿命（如采用临时结构），或其基础采用混凝土整体结构，并经相应监理机构检查确认；
4.3高大设备以外的其它移动设备基础应满足其安装使用维护说明书要求，说明书无基础要求，或不能满足安全要求的，原设计单位或其它设计单位应重新提交基础要求。移动式游乐设施基础垫板不能采用容易腐烂的木板或松疏材料，垫板应固定并有防腐措施；
4.4在同一地点使用6个月以上的移动式游乐设施，要对在移动时经常拆卸的轴、销加强养护并提高自检频次。对一些影响安全的辅助设施应有固定措施； 4.5固定式设备改为移动式设备使用的，必须满足原设计规定的固定式设备基础要求，并根据使用环境条件的变化（如适用温度湿度、风载、地震载荷、海拔高

度等），补充必要的设计计算或说明；
4.6固定式设备作为移动使用时，不得对其本体、支柱、基座等随意切割改装。
5.铭牌要求
制造单位应在游乐设施明显部位装设铭牌，铭牌内容至少应包括制造单位名称、地址、产品名称、产品编号、设备级别、制造时间、制造许可证号（适合国内产品），以及速度、高度、额定乘客数等技术参数。
