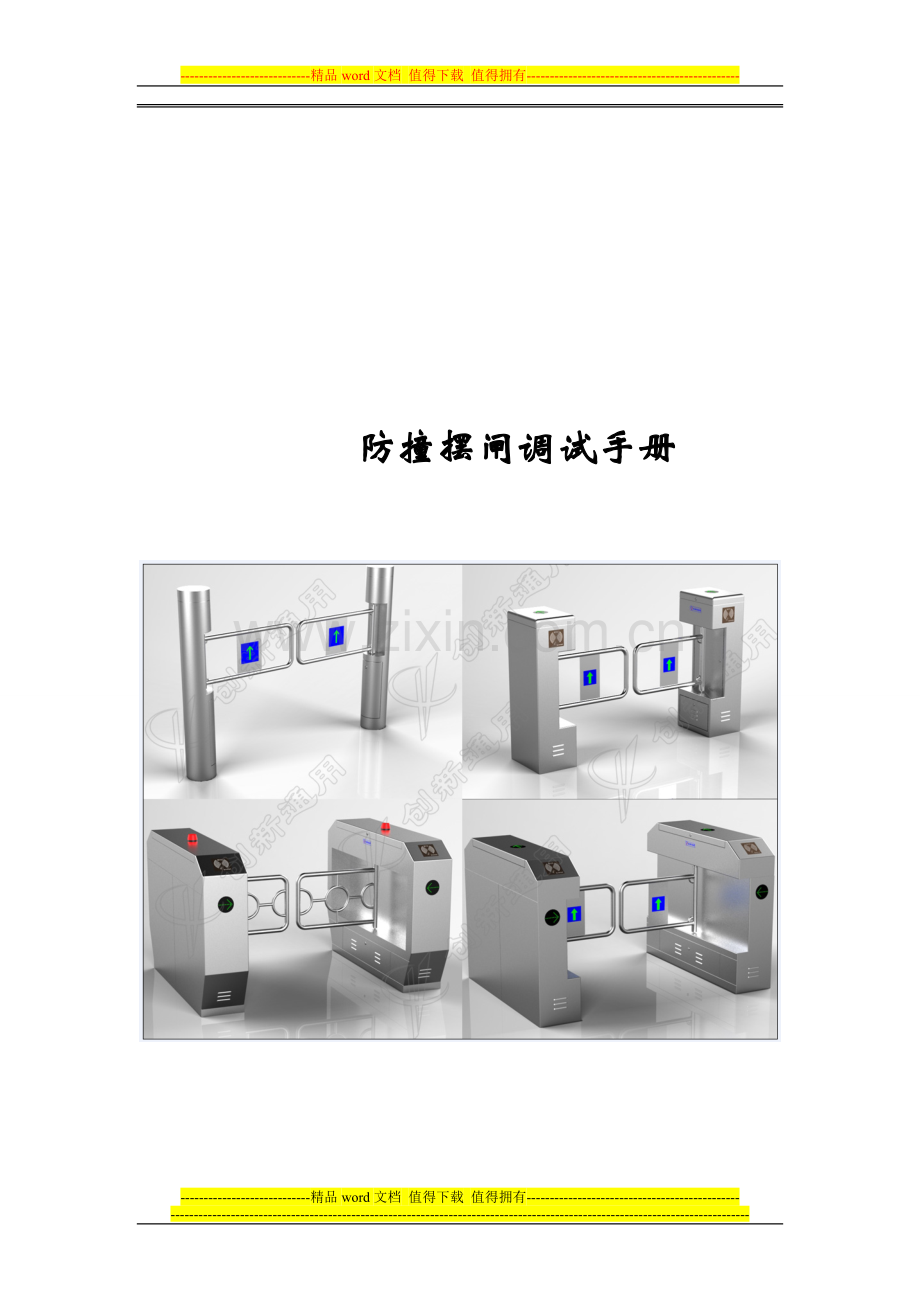

防撞摆闸调试手册

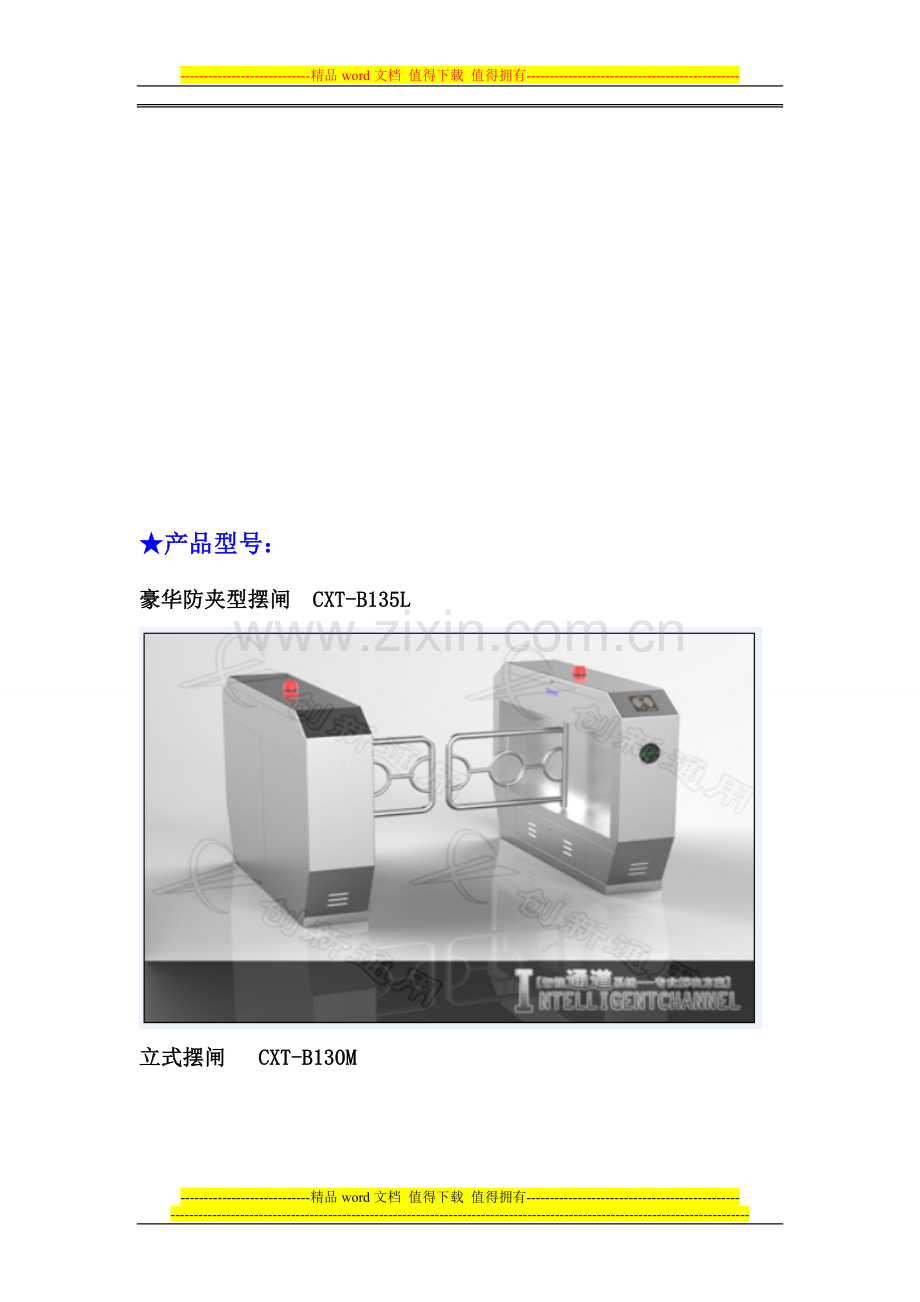

★产品型号：
豪华防夹型摆闸 CXT-B135L

立式摆闸 CXT-B130M

桥式摆闸 CXT-B130L

圆柱摆闸 CXT-B130S

豪华防夹型智能摆闸除具有普通摆闸的功能外，还具有对人员、物体、车辆的严格防夹功能，适用于过自行车、摩托车、手推车、拖带行李等通道，而普通摆闸则通常会出现夹车、夹物等现象。

★ 技术参数：
1. 具有故障自检和报警提示功能；
2. 通过主控板上的拨码开关，可在线编程设备的运行状态；
3. 严密的防夹功能，具有合理的逻辑判断功能，可分辨通行方向；
4. 防冲功能，在没有接收到开闸信号时，摆臂自动锁死；
5. 摆臂开启或关闭同步，具有闯入报警、尾随报警功能；
6. 具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限；
7. 主板有保护电机功能，摆臂开闸受阻主板具有五次检测功能迫使电机停止工作，满足消防的要求；
8. 可与多种读卡设备相挂接，接收继电器开关信号工作；
9. 单、双向开启功能，可单向或双向控制人员进出；
10. 可直接通过管理计算机实现远程控制与管理；
11. 声、光报警功能，含非法闯入、尾随、防夹报警等；
12. 具有常开功能，提供一个长期闭合的信号，将闸机长期打开，达到常开功能；

主要结构组成：
不锈钢机箱、摆臂、主控制板、变压器、电机、机芯及传动部分、红外对射探头。
标准技术参数：
机箱尺寸： 豪华1400长*280宽*1000高（MM），立式380长*280宽*1000高（MM），桥式1200长*280宽*1000高（MM）；
摆臂长：    600mm（可定制）
重量：     50kg~~80Kg/单台
摆臂传动角度：90/180度
摆动方向：  单向或双向
机箱材料：  标准304号不锈钢
电源电压：  AC220±10% V,50HZ
驱动电机：  直流无刷步进电机 140W/24V
电机转速：  1600转/分
输入接口：  继电器开关信号或RS485电平信号
通行速度：  40人/分钟（常开），25-30人/分钟（常闭）
闸门开、关时间： 1-2秒
上电后进入通行状态所需时间： 3秒
出现故障后的自动复位时间：10秒
工作环境：室内、室外
温度：-40℃—— 80℃
湿度：5％—— 90％
设备噪音：≤52db，开关门≤55db
传动模式：伺服移动驱动器
助力驱动：直流有刷电机
★ 产品安装与调试
摆闸安装分为线路预埋、固定摆闸、控制器接线三个部分。
线路预埋
● 按客户的要求将机箱位置定好，在机箱固定位置的中心点到控制室之间选择好最佳走线途径，预埋或开挖电缆线沟。
● 在挖好的线路沟里放入适当直径的走线管（PVC管或钢管），穿入设备所需的电源线和控制线（控制线包括：手动按钮线3芯、RS485通讯信号线3芯）。如距离较远，电源线和控制线必须分开走管（2管距离应在50CM以上）。
● 如通道为两台连机使用，则还需要在两台闸机之间布一根网线连机（水晶头两头压线相对）。
● 所有线路布好后，最好在调试成功以后填埋混凝土。
固定摆闸
● 两台摆闸插好连机线，连机使用，则应先调试，以防调试过程中需要微调机箱位置。
● 首先，使2台摆闸上电，使摆臂运行至关闭状态，然后对齐两台摆闸的摆臂，使摆臂在同一直线上，摆臂与摆臂之间的距离是3CM至5CM。
● 此闸机有加装防夹红外电眼，需要测试红外是否对准，等全部功能都调试完毕，最后再固定机箱。

摆闸接线
● 按摆闸接线图接好设备电源线（220V电压接入空气开关上）
● 如果该设备需加装其他控制系统(如门禁管理系统、指纹管理系统、消费管理系统等)则需要把控制系统输出信号线接入接线排的1(IN)、2(GND) 、3(OUT) ，2(OUT)是公共端，4（AML）
● 如需用手动按钮控制闸机，则将出厂原配的小按钮线延长即可。
● 红外接入方法，电源接在12V上，信号由面对闸机从右至左为IR1、IR2、IR3、IR4、IR5。最少为3对或3对以上，若为3对将接入到IR1、IR3、IR5.

★闸机上电：
上电前，应仔细检查闸机主板的各个接线端，是否有松动，确保机械部分没有卡死，运转灵活，设备是否已可靠接地，是否存在短路现象等，确认无误后方可上电。
★ 功能调试
●此闸为双向常闭摆闸.外接进向刷卡信号、出向刷卡信号。
●摆闸人行和车行模式可调：如人进入通道红外感应会报警但这时刷卡也可顺着人走的方向开闸，如刷反方向则不会开闸，人行刷卡通过通道时闸门会立即关门。车行进入通道前两个红外则不会报警，但是如果有人从反方向刷卡也不会开闸 ，车从通道通过时闸门不会立即关门而会延时2秒关闸。具体见参数设置
防尾随功能: 智能通道摆闸的防尾随功能，主要是依靠闸机的红外感应能有效的分析出刷卡的次数和在刷卡时间内依靠系统默认10秒内红外能被隔断几次.如刷卡人只刷1次卡.通道敞开 这时这个通道内只可以通行一人如有其他人尾随,闸机红外感应到则立即报警,
防夹功能：智能通道摆闸的防夹功能，主要是依靠闸机的红外感应能有效的分析出通道内是否有人员存在，如果有人员在通道内，则摆臂不会复位，以免夹伤到人；只有感应到没有人员在通道内，摆臂才会复位锁死
反向进入报警：智能通道摆闸的反向进入报警功能，主要是依靠闸机上的红外感应逻辑分析出有效刷卡人的进出方向，如刷卡人刷卡准备进入，通道敞开，此时如果有其他人从反向进入，闸机红外感应到则会立即报警。反之一样。
自动检测：遇到物体阻碍，自动检测5次，然后停止阻碍位置上，再给同一方向信号，则闸机恢复正常。若刚开始上电闸机找不到零位时，将进行5次检测，5次检测后，将停止运作，以免造成闸机零部件损坏；
通道提示：每个通道都有通道提示，每次通行都会以通行的方向而改变，引导行人通行。方向指示能接收3组信号，（正向、反向和非法信号）分别给出不通提示
●行人刷卡通行:闸门打开开始延时, 在设定通行时间内行人通行则闸门关闭，若超时行人仍不通行则闸门关闭。
●行人通行时如两人太近具体以时间为限则当作一人处理.
●摆闸开关运行速度可调.具体见参数设置.
★ 上电运行
标准闸机出厂为常闭型摆闸,上电后闸门自动关闭，断电自动打开。

★系统参数设置操作说明
一、通用描述
1. 此主板为工业级主板通过拨码开关进行编程共两位，每位共8个拨码开关
2. KEY1拨码开关为摆闸功能设置(功能拨码),KEY2拨码开关为摆闸速度设置（延时和速度拨码）
二、菜单的设定（KEY1）
1拨码为信号灯转换（闪亮与常亮转换）。
2拨码为红外简配与标配的转换。
3、4拨码自由通行方向
5拨码为记忆功能。一次刷卡多次，可以过多人。如一次刷卡5次，则可通行5人。默认是关闭的。
6拨码调整静止位置。
6.7.8拨码为闸机所需程序：000 为三辊闸，100 为翼闸，011 为120度旋转门，001 为90度旋转门，111为初始化，备注：0代表断开（off），1代表闭合（on）。
三、关门延时与开闸速度（KEY2）
⑴：1.2.为延时拨码，1.2 OFF 10S 1 ON 2 OFF 3S 1 OFF 2 ON 5S 1.2 ON 20S
⑵：3.4.5为摆动的速度，000：30% 100：40% 010：50% 110：60% 001：70% 101：80% 011：90% 111：100%备注：0代表断开（off），1代表闭合（on）。

功能拨码器
速度调节拨码器

摆臂安装；
需调好底部大螺丝的高度，选择适合型号的摆臂，在再将摆臂轴承套住底座的大螺丝，对齐机芯上的孔位，将螺丝扭紧。（如下图）

外接设备；
1， 语音控制板标准提示为进入时提示“欢饮光临”出去时提示“祝您一路顺风”
2， 信号输入为开关量，外界输入为3路信号（左向、右向、非法）详细接线参照下图。

遥控接入法；
遥控接收器信号输出为开关量（常开），进出分别为两路独立的信号，将对闸机进出分开控制，将信号接入到闸机的开闸信号上，接线方式参照以下接线图。

主板接线图，如下图：

机芯图，如下图：

★安全事项：
◆在读卡期间，用户在通行指示灯未转为绿灯之前，严禁挤、靠、推动摆臂，以免影响设备的正常运行。
◆设备在未使用时，严禁坐或靠在摆臂上，以免引起闸机不必要的损坏。
◆建议设备安装处砌上50mm～100mm高的水泥安装平台，
◆不要将设备直接使用在露天或潮湿、有腐蚀的环境下，以免因雨水、潮气或腐蚀物影响设备使用寿命，当设备用于户外时，应加阳棚等遮雨设施。
◆在通行时，用户只需刷卡通过，不要在通行过程中强力推动摆臂运动。
◆有雷电时请勿使用本机，以防损坏闸机。
◆应确保系统的保护地可靠的接上，以防伤害人身安全等意外情况的发生。
◆本设备外壳为304#不锈钢，须经常用轻柔织物擦洗外表，保持干净光洁，切勿用坚硬物品擦洗外表，以免划伤影响美观，同时应禁止用水冲洗，以免造成电控系统短路，而损坏设备。
◆定期检查设备各个运动部位的连接情况，如发现有松动的螺母、螺钉等紧固件应及时拧紧，以免长时间运行造成闸机故障。
◆定期检查系统保护地连接处的情况，确保其可靠的接入。
◆定期检查连接线路的接插件与接线点，确保连接可靠。

★ 售后服务：
● 承诺：凡在本公司的产品，如按规范操作，非人为因素造成的产品出现了故障或损坏，本公司免费维修一年。
● 服务范围：按规范操作的情况下产品出现故障，属免费维修范围；如违规操作导致产品出现故障，不属免费维修范围，本公司进行有偿维修（遇不可抗力、自然灾害造成产品出现的故障，本公司则收取维修成本费）
● 本公司生产的产品严禁非专业人士拆修，如有特殊情况可经我公司同意才可以拆修。
● 本公司负责产品的终身维修和维修咨询。
● 用户发现产品出现故障，可来电、来涵、来人通知本公司维修，并说明用户的地址、故障状况及联系方式。

摆闸常见故障及分析

故障现象
检测方法/原因分析
排除方法
摆闸断电，摆臂不开
1. 用万用表量蓄电池有没有电压
2. 主板是否正常
1. 摆闸上电给蓄电池充电
2. 更换主板板
红外对射灯常亮
1. 红外对射是否对好
2. 红外对射已坏
1. 对好红外对射
2. 更换红外对射
给摆闸信号不能开闸
1. 线是否接好，主板是否收到开信号
2. 主板的接收信号灯是否正常亮起
★ 检查线路
★ 更换主板
上电后，主板没有电
1. 检查市电接头脱落
2. 主板保险管是否烧坏
3. 变压器是否烧坏
4. 主板是否烧坏
1. 重新接好市电电线
2. 更换保险管
3. 更换变压器
4. 更换主板
上电后，电机不工作
1. 插槽有没有插紧或插错位了
2. 主板保险管是否烧坏。
1. 重新插紧
2. 更换保险管
刷卡后摆闸有一台开，有一台不开。
连机线是否连接好
重新接连机线
方向指示箭头跟摆臂的方向不一致或不显示
1. 方向指示板的接线是否正确
2. 方向指示板坏
1. 重新接线
2. 更换方向指示板
6、联机使用时一隔断红外对射就开闸，及红外的简述；
1）检查联机线是否没有一一对应相连接，红外线路与开闸信号线路是否有短路现象；
接红外对射线，一对红外对射分为两种：一个是发射端（两条线），一个是接收端（三条线）。
红外对射接机芯线如下：
棕色线 +12V 12V红色线
A红外对射接收端 蓝色线 GND 闸机主板 GND黑色线
黑色线 信号线 对射信号 IR1
棕色线 +12V 12V红色线
B红外对射接收端 蓝色线 GND 闸机主板 GND黑色线
黑色线 信号线 对射信号IR3
棕色线 +12V 12V红色线
C红外对射接收端 蓝色线 GND 闸机主板 GND黑色线
黑色线 信号线 对射信号IR5

棕色线 +12V 12V红色线
A红外对射发射端 闸机主板
蓝色线 GND GND黑色线

棕色线 +12V 12V红色线
B红外对射发射端 闸机主板
蓝色线 GND GND黑色线

棕色线 +12V 12V红色线
C红外对射发射端 闸机主板
蓝色线 GND GND黑色线

注意：进出的红外对射在安装的过程中一定要对准、对齐，否则闸机无法正常工作，蜂鸣器会长鸣。

备注：红外对射是否对准、参照以下方法可以检测出来：
A、 红外对射对准、对齐接收端红灯不亮，如果没有对准，接收端红灯常亮。
B、 红外对射没有对准、对齐，主板对应主板1号灯至5号灯亮，蜂鸣常鸣，反之1号至5号灯不亮。不蜂鸣，闸机正常工作。

功能对照表：
序号
名称
通用系列
奔腾系列
1
定位原理
光偶定点
1/500解码
2
定位方式
齿轮定位
水平位置、不锁定
3
缓冲
无
有
4
防逆转
无
有
5
运行速度
匀速
减速
6
机械磨损
大
无
7
非法报警（无红外时）
无
有
8
使用寿命
1-3年
5-10年
9
传动方式
自动
自动
10
记忆
无
有
11
消防输入
有
有
12
反馈信号输出
有
有
13
断电常开
有
有

12、标准配置

★ （单台）标准配置

名称
数量
摆闸整机
1台/2台
手动按钮（测试用）
1个
连机线
1根
合格证
1张
接线图
1张
摆闸用户手册（电子档网络发送）
1张

声 明
为了不断推陈出新，开发新产品，本公司全权负责该手册的修订及说明，并保留该手册资料更改后不另行通知的权利。若所订购的产品与说明书中的图片参数及表格参数有不符之处，有实物为主，敬请谅解！
本说明书版权属深圳市创新通科技发展有限公司所有
