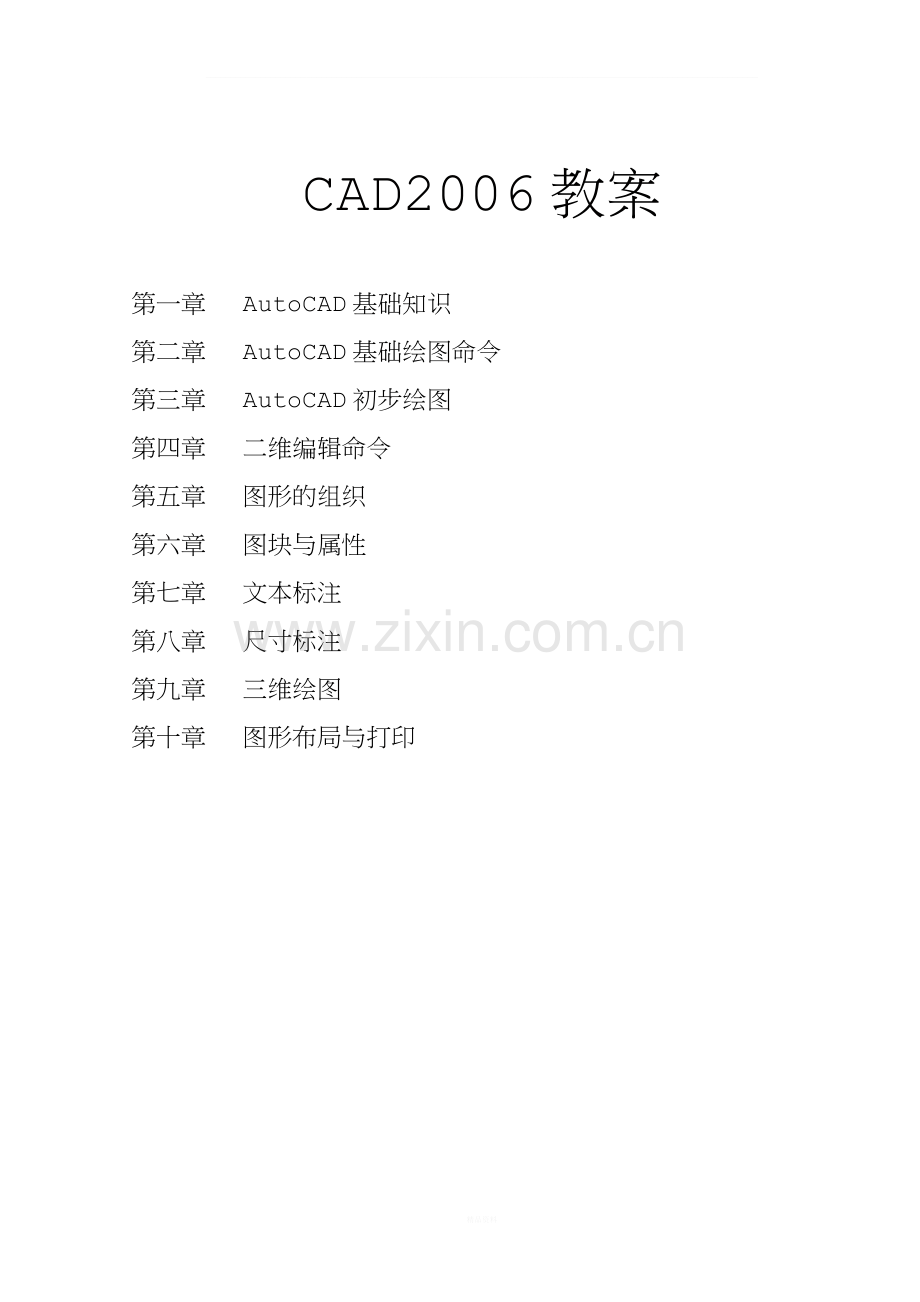

_CAD2006教案第一章 AutoCAD基础知识第二章 AutoCAD基础绘图命令第三章 AutoCAD初步绘图第四章 二维编辑命令第五章 图形的组织第六章 图块与属性第七章 文本标注第八章 尺寸标注第九章 三维绘图第十章 图形布局与打印第一章 AutoCAD基础知识一、学习目标1、CAD基本概念、技术发展历程及其系统组成等。2、AutoCAD的发展历史及软件特点。3、AutoCAD的主要功能。4、AutoCAD相关软件介绍及坐标讲解二、功能简介本章主要介绍CAD的基础知识及AutoCAD的发展历史和基本功能。通过本章的学习，读者可以了解CAD技术的内涵、发展过程及系统组成等，并熟悉AutoCAD软件的特点和主要功能。三、本章主要内容总结1、CAD基本概念CAD是随着计算机及其外围设备和软件的发展而形成的一门新兴技术，是计算机技术与工程设计技术相结合的产物。CAD技术现已广泛应用于机械、航空、电子、汽车、船舶、轻工、纺织及建筑等各个领域，成为提高产品质量、降低消耗、缩短产品开发周期及大幅提高劳动生产率等的重要手段。2、CAD技术的发展历程CAD作为一门学科始于20世纪60年代初，由于受到计算机技术的限制，它的发展非常缓慢。进入80年代以来，计算机技术的突飞猛进和软件技术的不断创新，极大地推动了CAD技术的发展。目前，CAD技术正向着开放、集成、智能及标准化的方向发展。3、CAD系统的组成CAD系统由硬件和软件两部分组成，高性能的硬件和功能强大的软件是充分发挥CAD作用的前提。AutoCAD是美国Autodesk公司为微机开发的一个交互式绘图软件，它既具备二维工程绘图软件较强的绘图及编辑功能，也具备部分三维造型功能。此外，它还提供了多种二次开发工具。目前，该软件是世界上应用最广泛的CAD软件。四、软件简介及基础知识：1、Auto CAD的含义：计算机辅助设计制图软件。Auto CAD是Autodesk公司开发的专门用于计算机绘图的设计软件。2、Auto CAD是Autodesk公司出产的，主要是用于有形制造业的专业及通用软件。3、应用的行业：建筑、机械、电子、服装、工程等设计领域。4、软件分类：（1）矢量图：是由有规则的矩形、圆形、表格等物体的总和。（2）位图：由一个个发光的点状物体的总和。这个点状物体又叫像素。（3）CAD属于矢量图，是典型的二维点、线框平面图。（4）矢量图的特点： 单位：是可计量的单位 ；不矢真：物体放大、缩小不发生变化。5、CAD的格式：（1）、CAD: DXF DWG DWT（2）、CORELDRAW： CDR（3）、3DMAX： MAX 3DS（4）、PHOTOTSHOP： PSD通用格式：矢量图：DXT位 图：JPG/JPEG6、CAD的坐标介面（1）Auto CAD是采用三维笛卡儿坐标系统CCS来准确定位的。由“X”轴水平向右“Y”轴垂直向上“Z”轴正方向垂直屏幕（2）世界坐标二维WCS （3）用户坐标三维UCS7、CAD的坐标输入（1）CAD的坐标是用X、Y来定义输入的，中间用“，”隔开。例0，0（2）绝对坐标:以“0”点来说的绝对高度也是唯一数值。（3）相对坐标：以它的前一点来说的相对高度，坐标之前加“”符号，代表相对它的前一点坐标。8、CAD的工作模式：（1）命令+参数+确定（2）菜单栏、工具栏点击、命令栏输入（3）键盘输入、鼠标捕捉9、CAD效果图出图步骤：二维：CAD建平面图CORELDRAW中将矢量图转化为位图PHOTOTSHOP进行润色三维：CAD建模3D进行灯光材质PHOTOSHOP润色处理第二章 AutoCAD基础绘图命令一、学习目标调用AutoCAD命令的方法。选择对象的常用方法。快速缩放、移动图形及全部缩放图形。重复命令和取消已执行的操作。新建、打开及保存文件。AutoCAD用户界面。二、启动与退出AutoCAD1、双击桌面上CAD图标，启动2、开始菜单程序AUTODESKCAD三、AutoCAD界面1、四组工具栏：标准工具栏、标注工具栏、绘图工具栏、修改工具栏2、显示与隐藏工具栏鼠标指向任何一条工具栏右键单击显示所有工具栏。视图菜单栏工具栏显示所有工具栏。3、工具组分类绘图工具组 修改工具组辅助工具组4、标准工具栏新建（CTRL+N）打开（CTRL+O）保存（CTRL+S）撤消（CTRL+Z）恢复（CTRL+Y）实时平移（P）确定：回车、空格退出命令：ESC、右键单击退出5、鼠标状态十字加矩形：没有执行任何操作 单十字：正在执行操作 矩形小口：选择状态6、图形界限（空间）格式菜单栏图形界限设定空间坐标标准工具栏全部缩放。7、视图的缩放（Z）全部（A）：屏幕中间缩放显示整个图形界限的范围。若所绘图形尺寸大于图形界限，将最大范围地显示所绘图形。 中心（C）：显示窗口在整个图形范围中的位置：由输入中心坐标来确定，显示区范围的大小：由指定窗口高度来确定。动态（D）：构造一个视图框支持平移视图和缩放视图。范围（E）：将所有图形尽可能大地显示在窗口内。上一个（P）：返回前一视图。如：为精确绘图将某区域放大，完成后返回原来的视图，不一定是全图。比例（S）：按比例缩放视图。在 (nX 或 nXP) 提示下，0.5x：图形缩小一半；2x：图形放大二倍。 窗口（W）：尽可能大的显示由两个角点窗口区域内的图像。对象（O）：尽可能大地在窗口内显示选择的对象。 实时：上下拖动鼠标，可以连续地放大或缩小图形。8、“启动”对话框的显示设置是否显示【启动】对话框的方法：（1）单击下拉菜单栏中的【工具】|【选项】|【系统】。（2）在【启动】下拉列表中设置启动对话框的显示与否9、设置绘图单位图形的单位设置方法：单击菜单【格式】|【单位】第三章 AutoCAD初步绘图一、学习目标 输入线段端点的坐标画线。 打开正交模式画水平和竖直线段。 使用对象捕捉、极轴追踪及捕捉追踪功能画线。 画平行线和垂线。 调整线条长度和延伸线条。 修剪多余线条。 画圆、圆弧连接及圆的切线等。 倒圆角和倒斜角。二、绘图工具栏 直线（L） 点 辅助工具栏：正交（F8）：绘图水平或垂直线 极轴（F10）：绘图有角度的线。 对象捕捉（F3）：捕捉操作的相应点 对象追综（F11）追综捕捉点或延长线点。 绘图工具栏：圆（C）1、圆心半径绘圆2、圆心直径绘圆3、通过二点绘圆4、通过三点绘圆5、通过相切相切半径绘圆6、相切相切相切绘圆 圆弧（A） 矩形(REC): 1、直角矩形2、倒角矩形3、圆角矩形. 正多边形(POL) 注意：内接于圆：已知圆心点到端点距离 外切于圆：已知圆心点到节点距离 椭圆、椭圆弧（EL) 五、修改工具栏： 复制（CO） 镜像（MI） 移动(M) 修剪(TR) 注：相交之外的线段 偏移(O) 注：已知距离求对象 分解(X) 倒角(CHA) 圆角(F) 注：设置点样式,格式菜单栏下设置点样式.然后在绘图菜单栏下去操作点.六、对象编组键盘输入GROUP或G，回车，弹出【对象编组】对话框，输入组的名称，单击【新建】按钮，选择对象并单击右键确定，回到【对象编组】对话框，单击【确定】按钮。第四章 二维编辑命令一、学习目标 创建对象的矩形和环形阵列。 画具有对称关系的图形。 绘制剖面图案。 控制剖面线的角度和疏密。 编辑剖面图案。 画工程图中的断裂线。二、绘图工具栏 多段线(PL) 样条曲线(SPL) 圆环(DO) 多线（ML）注：双击多线可编辑多线样式 图案填充（H） 面域(REG) 注：面域要求:1、封闭式的图形2、求修剪过的封闭的图形3、样条曲线不能相交。注：面域的布尔运算： 并集（UNI） 差集（SU）交集（IN）三、修改工具栏 延伸(EX) 删除（E） 拉伸： 拉长(LEN)注：修改菜单栏中设置. 打断于点、打断 阵列（AR）注阵列：分为两种形式（矩形阵列和环形阵列） 缩放工具（SC） 旋转（RO）四、对象特性工具栏启动工具栏方法：1、在视图中选择工具栏，打勾的代表已经调出的，没有打勾的代表没有调出来的。2、单击任意工具栏右键出现所有工具栏选项打勾的代表已经调出的，没有打勾的代表没有调出来的。 设置所选对象的颜色 设置所选对象的线形 设置所选对象的线宽第五章 图形的组织一、学习目标 创建图层，设置图层颜色、线型及线宽等属性。 改变对象所在的图层、颜色、线型及线宽等。 观察图形的各种方法。 绘制复杂平面图形的一般方法。二、图层概述很多图形软件都利用图层来组织和管理图形。AutoCAD中的图层好像是一张一张无色透明的纸，每层中的图形对性质相同的或者相似的对象集合。AutoCAD中的图形必须建立在某个图层上。每一图层都可设置各自的特性，如：颜色、线型、线宽等。通过建立图层，可以很方便地对某一层上的图形进行修改和编辑，而不会影响到其他图层上的图形。图层的特点 “0”层为系统默认图层 ，不能被删除； 单击新建图层按钮可建立其余图层，数量不限。 各图层具有相同的坐标系；每个图层对应一个图层名、一种颜色、一种线型。 只能在当前图层绘制图形。 图层具有打开、关闭、冻结、解冻、锁定和解锁等特征。三、图层操作1、激活命令的方式 格式菜单下启动图层 启动图层工具栏 快捷键：LA2、功能创建与管理图层3、操作方法执行启动图层命令后，系统弹出图层对话框。 新建图层用于创建新图层，系统默认只有一个图层，即0层。单击新建按钮，可创建一个新的图层。 删除图层删除图层，选择某图层，然后单位删除按钮，但是0层、当前层及图形中已使用的图层均无法删除。 当前图层设置当前图层，点击某个图层，使之亮显，再单击当前按钮，即将该图层设为当前层，新绘制的图形对象将隶属于该图层。：控制图层的开关状态，通过单击小灯光图标可实现图层的开关，打开的图层灯光为黄色，关闭的图层灯光为灰色。：控制图层的冻结与解冻。系统默认是解冻状态。小图标为太阳点击它将转成冻结的雪花。：设置图层的锁定与解锁。小图标中一把小锁形象地表达了图层状态。：设置图层的颜色，点击图层中对应图标，即可改变所需的颜色。：设置图层中的线型，单击些项可以通过加载方式更改各种线型。：设置线型宽度，单击些项可以更改需要的线宽。第六章 图块与属性一、学习目标 创建图块、插入图块。 创建及编辑块属性。 引用外部图形。 查询距离、面积及周长等信息。二、图块创建与使用图块可使用对话框与命令行两种方式建立。图块建立后，保存在当前图形中，并且可插入图块、分解图块和多重插入图块。对话框方式创建图块1、激活命令方式绘图菜单：块中选择创建快捷键：内部块（block） 外部块（wblock）2、功能创建图块3、操作方法（1）内部图块操作方法执行内部块（block）命令后，AutoCAD将弹出如图对话框。注：内部块只能在当前页面使用，当前窗口关闭后内部块将会消失。：给当前需要保存的图块起名字。：选择需要拾取图块的基点。注：基本是指物体上的捕捉点。：选择需要建立图块的对象。注：保留指建立图块后保留原做图顺序。转换为块指建立图块后原对象也变成图块，也就是一个整体。删除指建立图块后原对象将就被删除。：指所有属性设置完毕后执行操作。（2） 外部图块操作方法执行外部块（wblock）命令后，AutoCAD将弹出如图对话框。注：外部块可以长久的保存在文件夹内。在任何一个页面都可以打开使用。：选择需要拾取图块的基点。注：基本是指物体上的捕捉点。：选择需要建立图块的对象。注：保留指建立图块后保留原做图顺序。转换为块指建立图块后原对象也变成图块，也就是一个整体。删除指建立图块后原对象将就被删除。：选择保存建立图块的路径。：指所有属性设置完毕后执行操作。五、图形的插入1、激活命令方式插入菜单：块快捷键：内部块、外部块（wblock）都是I2、功能在图形文件中插入图块。用户将已定义的块或块文件插入到所需位置。3、操作方法执行快捷命令I后，AutoCAD将弹出如图：需要插入图块的名称。注：1）内部块插入，名称框中将显示已建立图块的名称。2）外部块插入，将在中选择已建立图块的名称。六、图块的分解图块插入后是作为一个整体存在的，选择图块中的任一对象，整个块便被选中，如果要对块中的对象进行编辑修改，必须采用分解命令将块分解为单个实体对象。1、激活命令方式修改菜单：分解快捷键：X2、功能分解图形中需要分解的对象。3、操作方法执行分解命令后，系统将提示为：选择需要分解的图块后按回车建即可，此时再单击任一对象，会发现不再归属于某个整体，块对象已被分解成一个一个独立的图形对象，当然可对它们进行修改，修改完成以后，如有必要，还可再重新把它们定义成块。七、块属性及应用1、建立块属性激活命令方式绘图菜单：块属性建立快捷键：ATT2、功能定义块属性。注：只有对象中可变动的，才可以使用定义属性快。如果是固体的不会变的则可不用定义属性块。3、操作方法执行ATT（块属性）命令后，AutoCAD弹出如图：可变对象处显示标记。：在已标记处显示不是本数据的值，做出提示。：做出最终显示的数据值。注：一般情况下可以视“标记、提示、值”为同一数值。：显示需要插入对象的捕捉定位点。：输入需要插入对象的大小。：输入需要插入对象的角度。：指所有属性设置完毕后执行操作。第七章 文本与表格一、学习目标 创建文字样式。 书写单行和多行文字。 编辑文字内容和属性。 创建表格二、文字介绍文字是图形中不可缺少的一部份，它可以表达许多重要的非图形信息。注释的文字将成为文本对象，而分为单行文本和多行文本两种类型。1、文字样式设置（1）激活命令方式下拉菜单：格式菜单中选择文字样式快捷键：ST（2）功能创建、修改或设置命名文字样式（3）操作方法执行ST设置文字样式命令后，系统将弹出下列窗口： ：默认样式名为，可通过建立需要使用的样式名。：设置需要的字体名。注：一般情况下我们使用的常规字体都不是使用大字体，所以在设置字体时不能勾选使用大字体。 ：设置最终设置的文字效果。2、文字输入（1）激活命令方式下拉菜单：绘图菜单中选择文字。注：可以选择单行文字或多行文字快捷键：单行文字（DT） 多行文字（MT）（2）功能创建、修改多行文字和单行文字（3）操作方法执行多行文字（MT）命令后，系统将弹出下列窗口：设置需要书写文字的基础属性。：可以书写需要的文字内容。：书写文字的标尺。4）操作方法执行单行文字（DT）命令后，系统将弹出下列窗口：注：在命令输入栏中直接书写文字。5）创建“数字”文字样式用于标注尺寸等部分的数字，采用“Simplex.shx”字体；不设字高；宽度比例为0.8；3、特殊符号的输入在AutoCAD中，有些符号不能用标准键盘直接输入，如下划线、上划线、正负号、直径符号、角度符号、百分比符号等。AutoCAD提供了一种途径，可以先输入特殊代码，然后将其转换为所需的符号，下表是特殊符号输入的代码列表。特殊符号代号特殊符号备注%百分比符号%P公差符号%O上划线%U下划线%C直径符号%D角度符号五、文本修改（1）激活命令方式下拉菜单：修改菜单中选择特性（2）功能修改已创建的文字特性。（3）操作方法激活特性命令后，系统将弹出下列窗口：设置需要修改对象的基本信息。：设置需要修改对象属性。4）快捷方式修改文本单行文本、多行文本的修改：1、直接双击需要修改的文字2、先选中需要修改的文字，修改菜单栏下去选择特性。六、绘制表格默认表格样式 Standard ，其默认字体为“txt.shx”，该字体不识别汉字，因此表格样式的预览窗口中的数据显示为“？”，将“txt.shx”字体修改成能识别汉字的字体，如“仿宋_GB2312”字体等，即可显示汉字。创建表格样式前，应先创建“汉字”文字样式创建方法：单击【格式】工具栏|表格样式，弹出【表格样式】对话框。单击【新建】按钮，弹出【创建新的表格样式】对话框：【新样式名】：输入“表格样式1”单击【继续】，进入【新建表格样式：表格样式1】对话框:【数据】：【文字样式】：汉字 【文字高度】：6【列标题】：【文字样式】：汉字【文字高度】：6【标题】：【文字样式】：汉字【文字高度】：8单击【确定】按钮，返回【表格样式】对话框：【样式】：选择“表格样式1”单击【置为当前】单击【绘图】工具栏|表格命令，弹出【插入表格】对话框：列数：4列宽：50数据行：4行高：2单击【确定】，在绘图区内单击左键，进入表格编辑状态：表格中输入文字，单击【确定】第八章 尺寸标注一、学习目标 创建标注样式。 标注直线型、角度型、直径及半径型尺寸等。 标注尺寸公差和形位公差。 编辑尺寸文字和调整标注位置。二、尺寸标注概述及标注类型标注显示了对象的测量值、对象之间的距离或角度或者特征自指定原点的距离。AutoCAD提供了三种基本的标注类型：线型、半径和角度。标注可以是水平、垂直、对齐、坐标、基线或连续。1、标注的基本组成尺寸标注的基本元素包括：标注文字、尺寸线、箭头和尺寸界线。2、标注的类型AutoCAD中的尺寸标注可以分为以下类型：直线标注、角度标注、径向标注、坐标标注、引线标注、公差标注、中心标注以及快速标注等。（1）直线标注： 直线标注包括线性标注、对齐标注、基线标注和连续标注。线性标注：线性标注是测量两点的直线距离。按尺寸线的放置可分为水平标注、垂直标注和旋转标注三个基本类型。对齐标注：对齐标注是创建尺寸线平行于尺寸界线起点的线性标注。基线标注：基线标注是创建一系列的线性、角度或者坐标标注，每个标注都从相同原点测量出来。连续标注：连续标注是创建一系列连续的线性、对齐、角度或者坐标标注，每个标注都是从前一个或者最后一个选定的标注的第二尺寸界线处创建，共享公共的尺寸界线。（2）角度标注角度标注用于测量角度（3）径向标注径向标注包括半径标注和直径标注半径标注：半径标注是用于测量圆和圆弧的半径直径标注：直径标注是用于测量圆和圆弧的直径。（4）引线标注引线标注用于创建注释和引线，将文字和对象在视觉上链接在一起。（5）公差标注公差标注用于创建形位公差标注。（6）快速标注快速标注是通过一次选择多个对象，创建标注排列。一般用来标注线型标注（7）编辑标注修改已升成的标注.修改标注文字内容。（8）编辑标注文字修改已升成的标注中的文字放置方向三、尺寸标注样式设置标注样式设置（1）激活命令方式下拉菜单：格式菜单中选择标注样式（2）功能修改或设置标注样式（3）操作方法执行格式菜单中的标注样式命令后，系统将弹出下列窗口：默认的标注名称。：该按钮用于定义新的标注样式。：该按钮可以修改所选的标注样式。：该按钮可以用来将标注样式设置为当前标注第十章 图形布局与打印在AutoCAD完成绘图后，最后一步工作就是将图形打印出来。要打印草图，用户可直接在模型空间选择打印工具。但是，在很多情况下，用户都希望对图形进行适当处理，比如：在一张图纸中输出多个视图、添加标题栏、不同比例的图形在同一张图纸上输出等。因此，图形输出打印时就需要用到图纸空间。一、模型空间与图纸空间AutoCAD状态栏中的模型按钮，即模型空间与图纸空间的切换按钮。此按钮用于设置用户的工作空间状态。模型空间是用户完成绘图及设计的三维绘图环境。而图纸空间主要用于打印版面中添加边框、注释、标题栏等内容的二维环境。二、模型选项卡中直接打印激活打印命令后，系统弹出下列对话框：1、激活命令方式：文件下拉菜单：选择打印（Ctrl+P）2、在【打印-模型】对话框中的【打印机/绘图仪】选项区域中的【名称】下拉列表框中选择系统所使用的绘图仪类型。3、打印到文件：在【打印-模型】对话框中直接勾选【打印到文件】（*.plt文件）。这种打印就可以在没有安装Auto CAD环境的计算机中进行打印。4、在【图纸尺寸】选项区域中的【图纸尺寸】下拉列表框内选择需要打印的相印尺寸例：“ISO A3（420.00297.00mm）”图纸尺寸。 5、在【打印比例】选项区域内选择【布满图纸】复选框。6、在【打印区域】选项区域的【打印范围】下拉列表框中选择“图形界限”。7、在设置完的【打印-模型】对话框中单击【预览】按钮，进行预览，8、如对预览结果满意，就可以单击预览状态下工具栏中的打印按钮进行打印输出。转换输出图形文件 可以将CAD文件转换成通用图片格式JPG。操作步骤：1、 打开需要转换的CAD格式。2、 选择打印（Ctrl+P），在【打印-模型】对话框中的【打印机/绘图仪】选项区域中，选择3、 选择使用默认图纸尺寸4、 确定后显示该窗口Welcome ToDownload !欢迎您的下载，资料仅供参考！精品资料
